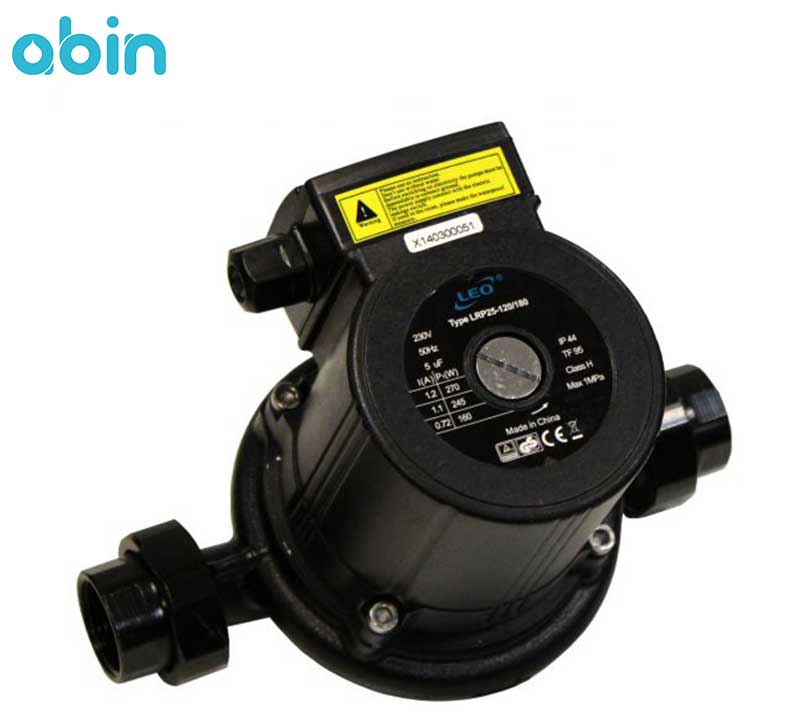

پمپ سیرکولاتور لئو (LEO) مدل LRP25-120/180

پمپ سیرکولاتور با سه هد لئو مدل LRP25-120/180

پمپ سیرکولاتور لئو مدل LRP25-120/180 از پمپ های سری LRP با قابلیت تغییر سرعت موتور با تنظیم به صورت دستی می باشد. سه سرعته بدن الکتروموتور پمپ سیرکولاتور این امکان را می دهد، که در فصولی از سال که نیاز به سرعت بالا و توان کامل موتور نیست، با تنظیم موتور در دور پائین، مصرف انرژی را تا حد زیادی کاهش داد.
مزیت سه سرعته بودن موتور الکتریکی پمپ های سری LRP لئو، علاوه بر مصرف کم انرژی، باعث تولید صدای کمتر از موتور پمپ در حین کار می شود. در دور پایین موتور، دبی آب عبوری از پمپ سیرکولاتور کمتر شده و در نتیجه صدای پمپ نیز کمتر می شود. پمپ سیرکولاتور خطی لئو در کاربردهایی مانند مصرف آب و منابع آبی، نیروگاه ها، صنعت پتروشیمی، معدن، سیستم های مدار بسته سرمایشی و گرمایشی و  بسیاری از کاربردهای دیگر برای گردش سیالی مشابه آب در سیستم مورد استفاده قرار می گیرد.
از دیگر مزیت های پمپ سیرکولاتور LRP25-120/180 لئو مجهز بودن به تکنولوژی موتور آب خنک می باشد، که از داغ شدن موتور و سیم پیچ آن در بار کاری بالا جلوگیری کرده و مقاومت حرارتی پمپ سیرکولاتور را افزایش می دهد.

انواع پمپ های سیرکولاتور با توجه به محل نصب

پمپ های سیرکولاتور را بر اساس محل نصب آنها، به دو دسته پمپ های سیرکولاتور خطی و زمینی تقسیم بندی می کنند. پمپ های سیرکولاتور خطی، وزن کم تری نسبت به نوع زمینی دارند، به همین دلیل بر روی مدار نصب می شوند. زاویه بین دهانه ورودی و خروجی در این نوع از پمپ های سیرکولاتور، 180 درجه می باشد. پمپ های سیرکولاتور خطی شامل انواع تک قلو، دو قلو، تک دور یا چند دور می باشند. پمپ های سیرکولاتور خطی بیش ترین کاربرد را در موتورخانه های گرمایشی و سرمایشی ساختمان ها و مجتمع های کوچک دارند. مزیت های پمپ سیرکولاتور خطی لرزش و صدای کم، اشغال فضای کمتر و نصب راحت آنها می باشد.
زمانی که دبی سیال عبوری از سیستم افزایش پیدا کند، قدرت الکتروموتور نیز باید به همان اندازه افزایش یابد. در این حالت، دیگر نمی توان از پمپ سیرکولاتور خطی استفاده کرد. بنابر این در ظرفیت های بالا از پمپ های سیرکولاتور زمینی برای گردش آب در سیستم استفاده می شود. پمپ های سیرکولاتور زمینی به دلیل وزن بالایی که دارند، بر روی زمین قرار می گیرند و برای کم کردن ارتعاشات آنها در حین کار از ضربه گیرها استفاده می شود.
برای عملکرد صحیح پمپ های سیرکولاتور، شفت موتور آنها باید در راستای افق قرار گیرد. نحوه عملکرد پمپ سیرکولاتور LRP25-120/180 لئو برای گردش آب در سیستم، به این صورت است که حرکت چرخشی موتور الکتریکی و انتقال نیرو به شفت پمپ باعث به حرکت در آمدن پروانه آن می شود. آب از راه دهانه ورودی وارد پمپ شده و با حرکت آن بین پره های پروانه، پره ها شروع به چرخیدن می کنند؛ آب پس از گرفتن انرژی جنبشی از طریق پروانه های پمپ سیرکولاتور، در اثر نیروی گریز از مرکز به سمت محیط خارجی پروانه حرکت می کند. این که سیال توسط پمپ سیرکولاتور تا چه مسافتی می تواند منتقل شود، به هد پمپ بستگی دارد، که در حین خرید پمپ های سیرکولاتور باید به آن توجه کرد.

نقاط قوت پمپ سیرکولاتور خطی لئو مدل LRP25-120/180

پمپ سیرکولاتور خطی لئو مدل LRP25-120/180 از پمپ های سیرکولاتور بسیار با کیفیت در بازار ایران می باشد. این پمپ سیرکولاتور دارای نقاط قوت زیادی از جمله موارد زیر است:

1- موتور الکتریکی مجهز به تکنولوژی آب خنک برای حفاظت از سیم پیچ موتور
2- قابلیت تنظیم دور و سرعت موتور برای صرفه جویی در مصرف انرژی
3- سیم پیچ مسی الکتروموتور
4- ضمانت نامه 12 ماهه
5- صدای کم موتور در هنگام کار به خصوص در دور پایین
6- قابلیت پمپاژ آب در دمای بالا (تا 150 درجه سانتی گراد)
7- پمپ سیرکولاتور ارزان قیمت و دارای عملکرد مطلوب

مشخصات کلی پمپ سیرکولاتور خطی لئو مدل LRP25-120/180

مشخصات کلی پمپ سیرکولاتور سه سرعته لئو مدل LRP25-120/180 در جدول زیر آمده است:

مدل های مختلف پمپ های سیرکولاتور خطی لئو، با توجه به کد شناسایی ارائه شده توسط شرکت سازنده از یکدیگر تفکیک می شوند. اعداد و عبارات استفاده شده در مدل پمپ سیرکولاتور چدنی لئو مدل LRP25-120/180 بیانگر مشخصه ای از پمپ به شرح زیر می باشند:


مشخصات الکتروموتور پمپ سیرکولاتور LRP25-120/180

پمپ های سیرکولاتور از دو بخش موتور الکتریکی و بخش مکانیکی تشکیل شده است. الکتروموتور بخشی از پمپ است که با چرخش شفت و انتقال این نیرو به پروانه های پمپ باعث گردش سیال در سیستم می شود. الکتروموتور پمپ سیرکولاتور LRP25-120/180 لئو از نوع موتورهای الکتریکی تک فاز می باشد و دارای مشخصات زیر است:

•    کلاس عایق بندی: کلاس H که بالاترین کلاس عایق بندی موتورهای الکتریکی می باشد.
•    کلاس حفاظتی: IP44
•    یاتاقان سرامیکی از جنس آلومینا (آلومینیوم اکسید) 99%
•    موتور سه سرعته برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی

کلاس عایق حرارتی H قابلیت تحمل دمای سیم پیچ موتور تا 140 درجه سانتی گراد و قابلیت تحمل دمای محیط  تا 40 درجه سانتی گراد را نشان می دهد؛ که مجموع این دو عدد قابلیت تحمل دمای 180 درجه سانتی گراد می باشد.
کلاس حفاظتی IP44 نیز نشان دهنده درجه حفاظت پمپ و قسمت های مختلف آن در برابر عوامل مختلف داخلی و خارجی است. رقم 4 اول نشان دهنده حفاظت قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر است. رقم 4 دوم نیز بیانگر این است که الکتروموتور پمپ در برابر پاشش آب در هر جهت و زاویه به بدنه حفاظت شده است (مدت زمان تست این مورد 5 دقیقه بوده است)

مهم ترین پارامترها در انتخاب پمپ سیرکولاتور

در یک سیستم سیرکولاسیون، از لوله هایی با اندازه مختلف، انواع شیرهای دو راهه و سه راهه و مدارهای سری و موازی با اندازه های مختلف استفاده می شود، با اسن اوصاف محاسبه عملکرد پمپ کار ساده ای نیست. اما به هر حال برای پمپ های سیرکولاتور پارامترهایی وجود دارد، که می توان عملکرد پمپ را بر اساس آن مورد سنجش و بررسی قرار داد. از مهم ترین پارامترها در خرید پمپ های سیرکولاتور، توان طولی ارسال پمپ یا همان هد پمپ و دبی آن می باشد.
برای محاسبه هد پمپ باید دورترین وسیله ای در سیستم که قرار است، آب گرم یا سرد به آن برسد را در نظر گرفت. سپس بر اساس انرژی کل مورد نیاز ساختمان، محاسبات هد پمپ سیرکولاتور را انجام داد.

روش محاسبه هد پمپ سیرکولاتور

نکته مهم در رابطه با پمپ های سیرکولاتور این است که به دلیل بسته بودن مدار سیستم های سرمایشی و گرمایشی، این پمپ ها باعث افزایش فشار سیستم نمی شوند، بلکه وظیفه این پمپ تنها جبران افت فشارهای طولی است که به دلیل مشکلات در بخش های مختلف از جمله سیستم لوله کشی، شیر آلات، رادیاتورها، دیگ و ... ممکن است اتفاق بیافتد.

هد پمپ سیرکولاتور به عنوان یکی از مهم ترین پارامترها در انتخاب و خرید پمپ شناخته می شود. هد پمپ های سیرکولاتور بر حسب متر، طبق فرمول زیر محاسبه می شود:

H= ((L+0.5L)*0.03)+H1

اعداد و عبارات استفاده شده در فرمول محاسبه هد پمپ سیرکولاتور در زیر توضیح داده شده اند:

•    L: طول مسیر رفت و برگشت لوله کشی تا دور ترین نقطه سرمایشی یا گرمایشی در سیستم که شامل طول های عمودی و  افقی لوله کشی نیز می شود.
•    ضریب 0.5: برای تلفات اتصالات و شیر آلات که به صورت سر انگشتی معادل 50% مسیر رفت و برگشت لوله کشی در نظر گرفته می شود.
•    مقدار 0.03: نشان دهنده تلفات اصطکاکی لوله می باشد، که با توجه به جنس و قطر لوله در هر 100 متر لوله عددی بین 2.5 تا 4 متر در نظر گرفته می شود.
•    H1: مقدار این پارامتر به تلفات تجهیزات مکانیکی موتورخانه مثل دیگ، مبدل، منبع کویلی و ... بستگی دارد. این پارامتر با توجه به پیچیدگی تجهیزات بین 1.5 تا 2.5 در نظر گرفته می شود. برای به دست آوردن مقدار دقیق تلفات اصطکاکی تجهیزات موتورخانه، می توان به کاتالوگ شرکت سازنده آنها مراجعه کرد.

نحوه محاسبه دبی پمپ سیرکولاتور

دبی پمپ های سیرکولاتور شامل حجم آب عبوری مورد نیاز مبدل های حرارتی مانند رادیاتورها، فن کویل و ... می باشد. محاسبه دبی پمپ های سیرکولاتور به این صورت انجام می شود که با مراجعه به کاتالوگ مبدل ها، مقدار دبی مورد نیاز هر مبدل یا وسیله گرمایشی را با توجه به ظرفیت آن محاسبه می کنند و در انتها این مقادیر با هم جمع می شوند. محاسبه سرانگشتی دبی مورد نیاز پمپ های سیرکولاتور را می توان با استفاده فرمول زیر انجام داد:

Q= P/10،000

•    Q: دبی پمپ سیرکولاتور (گالن در دقیقه)
•    P: مقدار توان حرارتی مورد نیاز ساختمان که بر حسب BTU بر ساعت محاسبه می شود. اگر ساختمان دارای دیگ آب گرم باشد، توان حرارتی دیگ ملاک محاسبات قرار می گیرد. اما اگر دیگ آب گرم برای ساختمان در نظر گرفته شده باشد، به ازای هر متر مربع مساحت ساختمان، با ارتفاع سقف 3 متر مقدار 499 تا 500 BTU بر ساعت لحاظ می شود.

*** در صورتی که در ساختمان از پمپ سیرکولاتور برای گردش آب در هر دو سیستم گرمایشی و تهویه مطبوع به صورت همزمان استفاده می شود، به این دلیل که در سیستم های گرمایشی دبی دو برابر سیستم های سرمایشی مورد نیاز است؛ ملاک محاسبات هد و دبی برای انتخاب پمپ سیرکولاتور مناسب، در نظر گرفتن نیاز سیستم گرمایشی می باشد.

آیا پمپ سیرکولاتور LRP25-120/180 لئو انتخاب مناسبی است؟

پمپ سیرکولاتور LRP25-120/180 لئو از پمپ های سری LRP با قابلیت تنظیم سرعت موتور در سه حالت مختلف است، که باعث صرفه جویی قابل ملاحظه ای در مصرف انرژی می شود. این پمپ سیرکولاتور علاوه بر مصرف کم  انرژی، دارای موتور آب خنک می باشد که در بار کاری بالا، مقاومت حرارتی بالایی به پمپ داده و از سوختن سیم پیچ موتور جلوگیری می کند.
پمپ سیرکولاتور لئو مدل LRP25-120/180 دارای قطر ورودی و خروجی 25 میلی متر و حداکثر هد 120 متر می باشد. فاصله بین ورودی و خروجی (طول پمپ) نیز 18 سانتی متر است.
پمپ های سیرکولاتور موجود در بازار دارای مدل ها و برندهای متنوعی می باشند، این موضوع انتخاب پمپ سیرکولاتور مناسب سیستم را برای خریدار سخت کرده است. بنابر این برای انتخاب صحیح پمپ سیرکولاتور، قبل از اقدام به خرید حتما با افراد با تجربه در این زمینه مشورت کنید.
