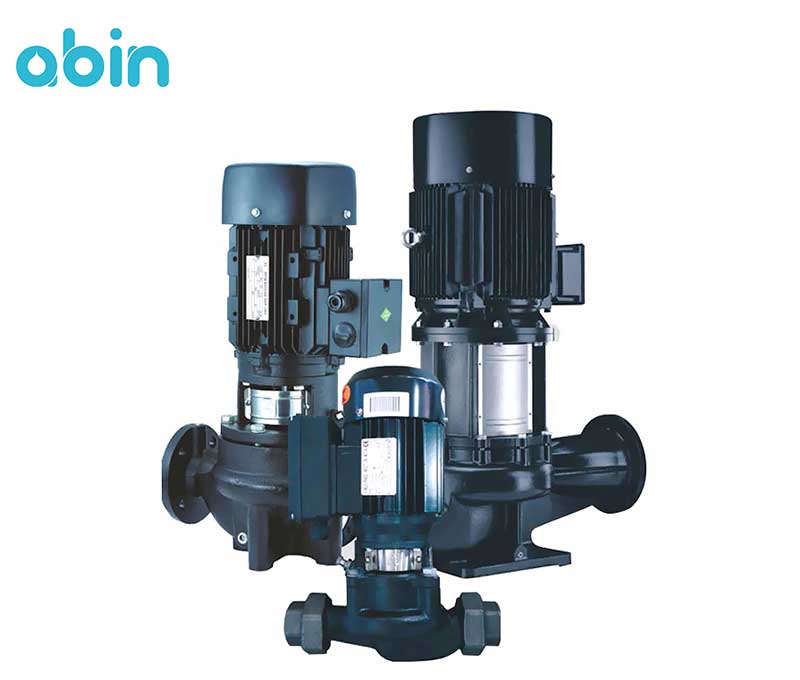

پمپ سیرکولاتور CNP مدل TD40-16/2
پمپ سیرکولاتور خطی CNP مدل TD40-16/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد و هد (حداکثر فاصله انتقال سیال) 16 متر می باشد. موتور الکتریکی پمپ سیرکولاتور CNP مدل TD40-16/2 از نوعTEFC (Totally Enclosed , Fan-cooled) می باشد. مزیت این نوع الکتروموتور این است که با توجه به طراحی خاصی که دارد، اجازه نمی دهد هوای بیرون آزادانه در فضای داخلی موتور بچرخد. هم چنین برای خنک سازی موتور پمپ، یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. موتورهای الکتریکی TEFC معمولا نسبت به موتورهای الکتریکی باز قیمت بالاتری دارند، اما در عوض در برابر شرایط آب و هوایی، آلودگی و رطوبت محیط، از پمپ و قطعات داخلی آن محافظت بیش تری می کنند.
الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD40-16/2 به دلیل دو قطبی بودن سرعت بالای 2900 دور در دقیقه را دارد و با استانداردهای ایمنی بالا و طراحی منحصر به فردی که از آن صحبت کردیم، افزایش طول عمر پمپ را تضمین می کند. پمپ سیرکولاتور خطی CNP مدل TD40-16/2 تنها برای سیرکوله کردن سیالی با خواصی مشابه آب قابل استفاده می باشد، در غیر این صورت وجود ذرات معلق در سیال ورودی ممکن است آسیب های جدی به پمپ وارد کند. ویژگی های سیالی که به پمپ های سیرکولاتور سری TD40 برند CNP وارد می شود شامل رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن می باشد.
پمپ سیرکولاتور خطی CNP مدل TD40-16/2 با برق سه فاز (380 ولت) یا تک فاز (220 ولت) کار می کند. هم چنین با توجه به محدوده دمای مجاز سیال (-15 تا 110 درجه سانتی گراد)، در هر دو سیستم سیرکولاسیون آب گرم و آب سرد قابل استفاده می باشد. پمپ سیرکولاتور خطی TD40-16/2 برند CNP به دلیل ابعاد کمی که دارد، فضای کمی را در محیط به خود اختصاص می دهد.
نقاط قوت پمپ سیرکولاتور خطی CNP مدل TD40-16/2
پمپ سیرکولاتور خطی CNPمدل TD40-16/2، مطابق با به روز ترین تکنولوژی های روز دنیا در تولید پمپ های سیرکولاتور طراحی و ساخته شده است. از جمله مزیت های پمپ سیرکولاتور CNP مدل TD40-16/2 می توان به موارد زیر اشاره کرد:
1- صرفه جویی در مصرف انرژی
2- صدای بسیار کم پمپ در حین کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد و در صورت بروز ایراد یا نقص فنی، تنها با باز کردن بالای پمپ می توان آن را تعمیر کرد و نیازی نیست پمپ به طور کامل از خطوط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
10- دارای موتور الکتریکی TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. این کار در افزایش طول عمر پمپ تاثیر زیادی دارد.
مشخصات پمپ سیرکولاتور CNP مدل TD40-16/2
پمپ سیرکولاتور خطی CNP مدل TD40-16/2 از نظر راندمان و بازدهی معادل بسیاری از برندهای مطرح اروپایی می باشد. بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که باعث افزایش استقامت پمپ را در برابر عوامل و ضربات خارجی می شود. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD40-16/2 با رنگ دو لایه پوشیده شده است، که باعث محافظت از پمپ در برابر رطوبت محیط می شود.
قدرت موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD40-16/2 برابر با 1.1 کیلو وات می باشد. دیگر مشخصات مربوط به الکتروموتور این پمپ سیرکولاتور خطی در زیر آمده است:
نوع موتور | کلاس عایق بندی | کلاس حفاظتی | ولتاژ | جنس پوسته موتور | جنس پایه موتور |
TEFC | F | IP55 | 380 ولت یا 220 ولت | آلومینیوم | چدن |
پمپ سیرکولاتور TD40-16/2 برند CNP از دو بخش پمپ و در واقع بخش مکانیکی و موتور الکتریکی تشکیل شده است. بخش پمپ می تواند به راحتی از بخش الکتروموتور جدا شود. سری TD پمپ های سیرکولاتور CNP به موتور و سیک مکانیکی استاندارد مجهز می باشند. بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، باعث عملکرد نرمال پمپ می شود.
برای اتصال پمپ به موتور از هد پمپ استفاده می شود که با یک اورینگ آب بندی می گردد. جنس اجزای مختلف پمپ سیرکولاتور خطی CNP مدل TD40-16/2 مطابق با شماره گذاری تصویر در زیر آمده است:
• جنس شفت: استنلس استیل 420
• حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
• محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
• شماره 1: بدنه: چدن HT200
• شماره 2: پروانه: HT200 یا ZG07C19Ni9
• شماره 3: سر پمپ: HT200
• شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
• شماره 5: صفحه محافظ: 06Cr19Ni10
• شماره 6: شفت: 20Cr13
• شماره 7: پیچ هواگیری: 06Cr19Ni10
• شماره 8: رینگ: NBR
• شماره 9: توپی: 06Cr19Ni10
موارد استفاده از پمپ سیرکولاتور خطی CNP مدل TD40-16/2
پمپ سیرکولاتور خطی CNP مدل TD40-16/2 در بخش انتهایی مدل، دارای عبارت و اعدادی می باشد، که هر یک نشان دهنده یک مشخصه فنی از پمپ به شرح زیر می باشند:
• TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
• رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
• رقم بعد از خط تیره: هد پمپ بر حسب متر
• عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی که در سرعت موتور تاثیر دارد.
پمپ سیرکولاتور خطی CNP مدل TD40-16/2 دارای کاربردهای متنوعی از جمله موارد زیر می باشد:
- برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:
• پمپ سیرکولاتور اصلی
• پمپ بویلر با خروجی مختلف
• پمپ مدار ترکیبی
• پمپ سیستم های فشار ثابت
• سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی و موارد مشابه نیز دارای کاربردهای زیر می باشد:
• تامین مایع
• تقویت فشار سیستم
• سیستم های سیرکولاسیون مدار ترکیبی
مشخصات الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD40-16/2
همان طور که گفته شد، موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD40-16/2 از نوع موتورهای الکتریکی TEFC می باشد، که دارای یک محفظه فن خنک کننده است. الکتروموتورهای TEFC معمولی AC، از دو بخش استاتور و روتور تشکیل می شوند. استاتور بخش ثابت موتور الکتریکی می باشد که از روی هم قرار گرفتن ورقه های نازک تشکیل شده است. جنس استاتور معمولا از فولاد سیلیس دار می باشد.
بر روی ساختار استوانه ای استاتور، شیارهایی وجود دارد که سیم پیچ موتور در این شیارها قرار می گیرد. القای بار الکتریکی به استاتور باعث ایجاد میدان مغناطیسی و چرخش روتورها می شود.
روتور به عنوان بخش دیگر یک موتور الکتریکی، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور تعیین می شود. در الکتروموتورهای TEFC، محفظه در وضعیت بسته قرار دارد و یک فن نیز به انتهای آن متصل است، که وظیفه خنک سازی الکتروموتور را بر عهده دارد.
آیا پمپ سیرکولاتور خطی CNP مدل TD40-16/2 برای من مناسب است؟
پمپ سیرکولاتور خطی CNP مدل TD40-16/2 از پمپ های سانتریفیوژ خطی تک مرحله ای طراحی شده با موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD40-16/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به این پمپ سیرکولاتور باید ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره را داشته باشد.
موتور الکتریکی پمپ سیرکولاتور CNP مدل TD40-16/2 از نوع موتورهای TEFC معمولی است، که با استفاده از یک فن هوای بیرون را به داخل پمپ انتقال داده و از داغ شدن موتور پمپ جلوگیری می کند. این مزیت باعث افزایش طول عمر سیم پیچ و موتور پمپ در بار کاری بالا می شود.
اگر شما نیز قصد خرید پمپ های سیرکولاتور خطی را دارید، لازم است بدانید انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس و با تجربه انجام شود.
