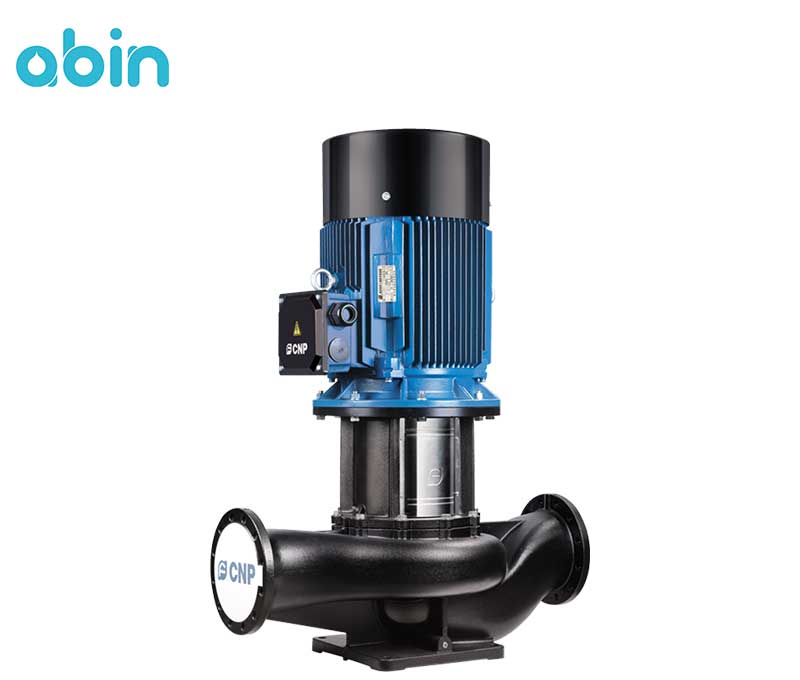

پمپ سیرکولاتور CNP مدل TD50-18/2
پمپ سیرکولاتور خطی CNP مدل TD50-18/2 از پمپ های سانتریفیوژ تک مرحله ای با طراحی منحصر به فرد و حداقل مصرف انرژی می باشد. این پمپ سیرکولاتور خطی به دلیل طراحی مطابق با تکنولوژی روز دنیا و سطح کیفی و ایمنی بالا، طول عمر بالایی داشته و به دلیل سهولت در نصب، در سال های اخیر در بازار ایران با استقبال زیادی مواجه شده است. پمپ سیرکولاتور خطی CNP مدل TD50-18/2 با توجه به طراحی محفظه بسته ای که دارد، نسبت به پمپ های سیرکولاتور خطی دیگر کمتر در معرض آلودگی محیط قرار می گیرد.
علاوه بر این نوع طراحی خاص پمپ سیرکولاتور خطی CNP مدل TD50-18/2 باعث نگهداری و تعمیرات آسان پمپ شده است، زیرا می توان با باز کردن Head و بدون نیاز به جدا کردن کامل پمپ از خطوط لوله کشی، تعمیرات لازم را انجام داد.
پمپ سیرکولاتور خطی CNP مدل TD50-18/2 با توان 2.2 کیلو وات قابلیت کار کردن با برق سه فاز (380 ولت) یا تک فاز (220 ولت) را دارد. طراحی این پمپ سیرکولاتور خطی باعث شده است، نسبت به برندهای مشابه موجود در بازار فضای کمی اشغال کند، بنابر این برای نصب در سیستم های سیرکولاسیون ساختمان هایی که با کمبود فضا مواجه هستند، گزینه مناسبی در میان پمپ های سیرکولاتور می باشد.
سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-18/2 باید خواصی مشابه با خواص آب داشته و دارای هیچ گونه ذرات معلق و درشت نیز نباشد. در غیر این صورت ذرات معلق موجود در آب ورودی می تواند احتمال آسیب دیدگی پمپ و قطعات داخلی آن را افزایش دهد. مشخصات سیال مجاز برای ورود به پمپ های سیرکولاتور CNP شامل: رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن می باشد.
موتور الکتریکی TEFC پمپ سیرکولاتور خطی CNP مدل TD50-18/2
موتور الکتریکی نوع (TEFC (Totally Enclosed, Fan-cooled با محفظه کاملا بسته طراحی می شود، بنابر این از ورود آزادانه هوا و آلودگی های محیطی به داخل پمپ جلوگیری می کند. این موضوع در کنار کیفیت عملکرد، باعث افزایش طول عمر پمپ سیرکولاتور نیز می شود.
مزیت الکتروموتورهای TEFC این است که از یک فن برای خنک سازی بدنه پمپ استفاده می کنند. این فن هوای خنک بیرون را به بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کرده و عملکرد پمپ را بهبود دهد.
الکتروموتورهای نوع TEFC از دو بخش روتور و استاتور تشکیل شده اند. استاتور بخش ثابت موتور الکتریکی می باشد، که از روی هم قرار گرفتن ورقه های نازک تشکیل شده است.
بر روی ساختار استوانه ای استاتور، شیارهایی قرار دارد، که سیم پیچ موتور در این شیارها قرار می گیرد. با القای بار الکتریکی به استاتور میدان مغناطیسی ایجاد می شود، که باعث چرخش روتور و انتقال حرکت به محور پمپ می شود. روتور به عنوان بخش دیگری از موتور الکتریکی، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور الکتریکی تعیین می شود. موتورهای الکتریکی TEFC حفاظت بالایی از پمپ دارند، ولی در عین حال نسبت به موتورهای باز قیمت بالاتری دارند.
مزایای پمپ سیرکولاتور خطی CNP مدل TD50-18/2
پمپ سیرکولاتور خطی CNP مدل TD50-18/2، بر اساس به روز ترین تکنولوژی روز دنیا طراحی و ساخته شده است. مزیت اصلی این پمپ سیرکولاتور خطی، جنس قطعات آن است که در کنار طراحی منحصر به فرد، تضمین کننده دوام و طول عمر بالای پمپ می باشد. دیگر مزیت های پمپ سیرکولاتور خطی CNP مدل TD50-18/2 در زیر آمده است:
1- صرفه جویی در مصرف انرژی
2- صدای کم پمپ در زمان کار به دلیل جنس قطعات داخل پمپ و بالانس بودن پروانه
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد، بنابر این باعث سهولت در عملیات تعمیر پمپ می شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی با طول عمر بالا
6- نصب سریع و آسان
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- قابل استفاده در هر دو سیستم سیرکولاسیون آب گرم و سرد
9- دارای موتور الکتریکی از نوع TEFC با محفظه کاملا بسته و یک فن برای خنک سازی بدنه پمپ سیرکولاتور
10- دارای سطح استاندارد کیفی و ایمنی بالا و کسب استانداردهای مربوطه از سازمان های اروپایی و آمریکایی
11- دارای ابعاد کم در زمان طراحی و بهترین گزینه برای مکان هایی که با کمبود فضا مواجه هستند.
12- قابلیت کار کردن با برق تک فاز و سه فاز
مشخصات و جنس قطعات پمپ سیرکولاتور خطی CNP مدل TD50-18/2
پمپ های سیرکولاتور خطی CNP از قطعات داخلی با کیفیت و تکنولوژی به روز در ساخت پمپ های سیرکولاتور بهره مند می باشد. همه موارد ذکر شده در بخش مزایای این پمپ های سیرکولاتور خطی باعث شده است، این پمپ ها به یکی از پر استفاده ترین پمپ های سیرکولاتور تبدیل شوند. در ادامه با جنس قطعات مختلف پمپ سیرکولاتور خطی CNP مدل TD50-18/2، که یکی از دلائل عمده در عملکرد بهینه پمپ می باشد، آشنا می شویم.
بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که باعث افزایش استقامت پمپ و حفاظت از قطعات آن در برابر عوامل خارجی می شود. بدنه پمپ سیرکولاتور خطی CNP مدل TD50-18/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت و شرایط محیطی، باعث حفاظت بیش تر از پمپ می شود. جنس پروانه این پمپ سیرکولاتور از چدن ضد زنگ می باشد که در برابر خوردگی مقاوم می باشد و صدای پمپ در حین کار را کاهش می دهد. شافت موتور پمپ نیز از استیل 420 می باشد، که دارای بالاترین گرید سختی در میان گریدهای دیگر استنلس استیل می باشد.
پمپ سیرکولاتور TD50-18/2 برند CNP از دو بخش مکانیکی و الکتروموتور تشکیل شده است. بخش مکانیکی از طریق head به موتور متصل شده است و به راحتی از بخش موتور جدا می شود. برای آب بندی و جلوگیری از نشتی سیال به موتور پمپ در این بخش از یک اورینگ استفاده می شود. بعد از نصب پمپ سیرکولاتور CNP مدل TD50-18/2، بدنه پمپ به موازات خطوط لوله قرار گرفته که در صورت نیاز به تعمیرات، نقش زیادی در عملکرد نرمال پمپ دارد.
قطعات مختلف پمپ سیرکولاتور خطی CNP مدل TD50-18/2 به ترتیب شماره های تصویر در زیر آمده است:
• شماره 1: بدنه: چدن HT200
• شماره 2: پروانه: HT200 یا ZG07C19Ni9
• شماره 3: سر پمپ: HT200 یا همان چدن ضد زنگ
• شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
• شماره 5: صفحه محافظ: 06Cr19Ni10
• شماره 6: شفت: 20Cr13
• شماره 7: پیچ هواگیری: 06Cr19Ni10
• شماره 8: رینگ: NBR با کشش و مقاومت بالا در برابر پارگی و مقاوم در برابر سایش
• شماره 9: توپی: 06Cr19Ni10
کاربردهای مهم پمپ سیرکولاتور خطی CNP مدل TD50-18/2
پمپ سیرکولاتور خطی CNP مدل TD50-18/2 برای تفکیک از سایر مدل های پمپ های سیرکولاتور خطی CNP، یک کد شناسایی در عبارت مدل خود دارد، که هر بخش از آن نشان دهنده یک مشخصه از پمپ به شرح زیر می باشد:
• TD: پمپ سیرکولاتور خطی CNP
• رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
• رقم بعد از خط تیره: هد پمپ بر حسب متر
• عدد 2 بعد از ممیز: تعداد قطب الکتروموتور
پمپ سیرکولاتور خطی CNP مدل TD50-18/2 جهت سیرکوله کردن سیال در سیستم برای موارد زیر قابل استفاده می باشد:
- کاربرد های پمپ سیرکوله خطی CNP مدل TD50-18/2 برای سیرکولاسیون سیال در موارد تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، شامل موارد زیر می باشد:
• پمپ سیرکولاتور اصلی
• پمپ بویلر با خروجی های مختلف
• پمپ مدار ترکیبی
• پمپ سیستم های فشار ثابت
• سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، غذایی، رنگ سازی و موارد مشابه نیز کاربردهای پمپ سیرکولاتور TD50-18/2 برند CNP شامل موارد زیر می باشد:
• تامین سیال
• تقویت فشار سیستم
• سیستم های سیرکولاسیون مدار ترکیبی
حداقل فشار ورودی NPSH برای پمپ های سیرکولاتور خطی CNP
(NPSH (Net Posetive Suction Head هد مکش مثبت خالص، پمپ می باشد. اگر فشار پمپ از فشار بخار استفاده شده برای انتقال مایع کمتر باشد، پدیده کاویتاسیون رخ می دهد. برای جلوگیری از پدیده کاویتاسیون، حداقل فشار در قسمت ورودی به پمپ باید تضمین شود.
حداکثر ضربه مکش با استفاده از فرمول زیر محاسبه می شود:
H=Pb*10.2-NPSH-Hf-Hv-Hs
هر کدام از عبارات این فرمول نشان دهنده یک مشخصه به صورت زیر می باشند:
• H: حداکثر هد مکش بر حسب متر
• Pb: فشار جو بر حسب بار (در سیستم های بسته، Pb به معنی فشار سیستم می باشد)
• NPSH: هد مکش مثبت خالص
• Hf: اتلاف خطوط لوله کشی در ورودی پمپ بر حسب متر (مطابق با حداکثر جریان ممکن در خط لوله)
• Hv: فشار بخار که به دمای سیال و مقدار فشار بخار بستگی دارد.
• Hs: حاشیه ایمنی (حداقل 0.5 متر)
اگر نتیجه به دست آمده برای H مثبت باشد، این احتمال وجود دارد که پمپ در شرایط زیر حداکثر ضربه مکشی H کار می کند. اما در صورتی که مقدار آن منفی باشد، تامین حداقل هد فشار ورودی ضروری است.
در شرایط معمولی نیازی به انجام محاسبات بالا نمی باشد. از فرمول بالا برای محاسبه H در شرایط زیر استفاده می شود:
1- دمای سیال از حد معمول بالاتر باشد.
2- مقدار جریان سیال از جریان اسمی بیش تر باشد.
3- هد مکش از حد معمول بیش تر یا طول خط لوله خیلی زیاد باشد.
4- فشار سیستم خیلی پایین باشد.
5- شرایط بد و نامساعد ورودی
آیا پمپ سیرکولاتور خطی CNP مدل TD50-18/2 برای من مناسب است؟
پمپ سیرکولاتور خطی CNP مدل TD50-18/2 از پمپ های سانتریفیوژ تک مرحله ای با هد 18 متر می باشد. سیال ورودی به این پمپ سیرکولاتور خطی، باید خواصی نزدیک به آب داشته باشد، در غیر این صورت احتمال وارد آمدن آسیب جدی به پمپ و قطعات آن افزایش می یابد. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-18/2 باید تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد.
پمپ های سیرکولاتور خطی CNP، با ویژگی هایی از قبیل مصرف کم انرژی، طراحی به روز، اتصالات ایمن، سهولت در نصب، قابلیت استفاده برای هر دو سیستم سیرکولاسیون آب سرد و گرم و ... به یکی از پر استفاده ترین و با کیفیت ترین پمپ های سیرکولاتور موجود در بازار ایران تبدیل شده است.
برای انتخاب و خرید پمپ های سیرکولاتور باید پارامترها و مشخصات سیستم مانند نوع پمپ سیرکولاتور، برند و مدل آن، مقدار هد و دبی را در نظر گرفت. به همین دلیل انتخاب پمپ متناسب با نیازتان ممکن است کمی مشکل به نظر برسد. در صورت نیاز به دریافت مشاوره برای خرید پمپ سیرکولاتور مناسب برای سیستم خود می توانید از طریق تماس تلفنی با کارشناسان بازار آنلاین تجهیزات آبی آبین، از امکان مشاوره رایگان تلفنی برای انتخاب محصولی متناسب با سیستم تان استفاده کنید.
