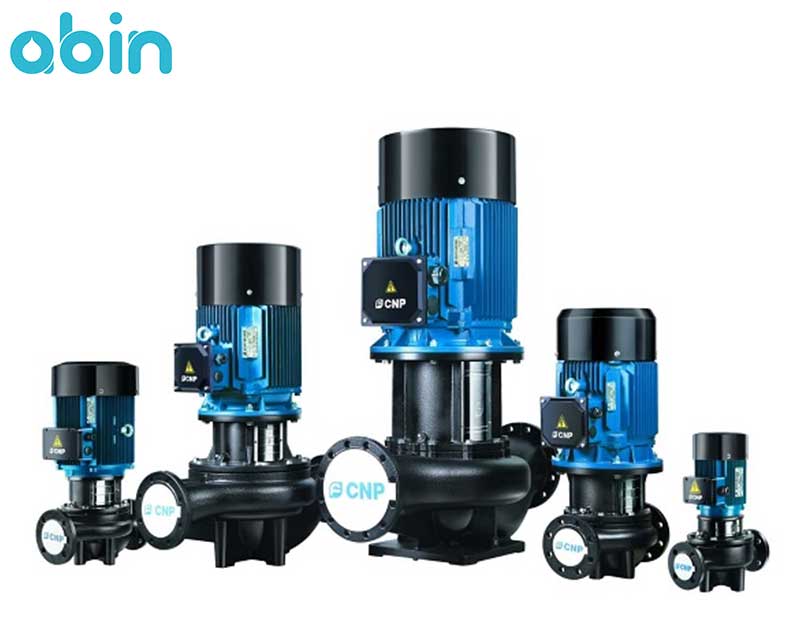

پمپ سیرکولاتور خطی CNP مدل TD50-15/2

پمپ سیرکولاتور CNP مدل TD50-15/2

پمپ سیرکولاتور خطی CNP مدل TD50-15/2 از پمپ های سانتریفیوژ تک مرحله ای با طراحی منحصر به فرد و حداقل مصرف انرژی می باشد. این پمپ سیرکولاتور خطی به دلیل طراحی مطابق با تکنولوژی روز دنیا و سطح کیفی و ایمنی بالا، طول عمر بالایی داشته و به دلیل سهولت در نصب، در سال های اخیر در بازار ایران با استقبال زیادی مواجه شده است. مزیت های پمپ سیرکولاتور خطی CNP مدل TD40-20/2 شامل: مصرف کم انرژی، قابل استفاده برای هر دو سیستم سیرکولاسیون آب سرد و گرم، تکنولوژی موتور TEFC با فن هوای خنک و بسیاری از موارد دیگر می باشد.
پمپ سیرکولاتور خطی CNP مدل TD50-15/2 با توان 1.5 کیلو وات قابلیت کار کردن با برق سه فاز (380 ولت) یا تک فاز (220 ولت) را دارد. الکتروموتور این پمپ سیرکولاتور خطی، با قدرت 2900 دور دقیقه و طراحی منحصر به فردی که دارد، تضمین کننده طول عمر و عملکرد صحیح پمپ می باشد.

پمپ سیرکولاتور خطی TD50-15/2 نسبت به برندهای مشابه موجود در بازار به دلیل طراحی ویژه فضای کمی اشغال می کند، در نتیجه برای نصب در ساختمان هایی که با کمبود فضا مواجه هستند، گزینه مناسبی می باشد. از پمپ سیرکولاتور خطی CNP مدل TD50-15/2 تنها برای گردش سیالی با خواصی مشابه آب می توان استفاده کرد، زیرا وجود ذرات آلاینده و معلق در آب ورودی می تواند آسیب های جدی به پمپ و قطعات آن وارد کند. سیال ورودی به پمپ سیرکولاتور خطی TD50-15/2 باید رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد. اطلاعات دقیق سیال مجاز برای ورود به پمپ های سیرکولاتور CNP در دیتاشیت ارائه شده از طرف کارخانه سازنده آمده است.

الکتروموتور TEFC پمپ سیرکولاتور خطی CNP مدل  TD50-15/2

موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD50-15/2 از نوع موتورهای الکتریکی (TEFC (Totally Enclosed, Fan-cooled و اصطلاحا محفظه بسته می باشد. موتورهای الکتریکی TEFC از ورود آزادانه هوا به داخل موتور پمپ سیرکولاتور جلوگیری می کنند و در عوض برای خنک سازی موتور به یک فن مجهز می باشند؛ این فن هوای خنک بیرون را به بدنه پمپ می دمد و از داغ شدن آن جلوگیری می کند.
الکتروموتورهای نوع TEFC از دو بخش روتور و استاتور تشیل شده اند. استاتور بخش ثابت موتور الکتریکی می باشد، که از روی هم قرار گرفتن ورقه های نازک تشکیل شده است.
بر روی ساختار استوانه ای استاتور، شیارهایی وجود دارد که سیم پیچ موتور در این شیارها قرار می گیرد. با القای بار الکتریکی به استاتور میدان مغناطیسی ایجاد می شود، که باعث چرخش روتور و انتقال حرکت به محور پمپ می شود. روتور به عنوان بخش دیگر یک موتور الکتریکی، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور تعیین می شود. موتورهای الکتریکی TEFC در عین حفاظت بالایی که از پمپ دارند، نسبت به موتورهای باز دارای قیمت بالاتری نیز می باشند.

ویژگی های منحصر به فرد پمپ سیرکولاتور خطی CNP مدل TD50-15/2

پمپ سیرکولاتور خطی CNP مدل TD50-15/2، مطابق با تکنولوژی روز دنیا در تولید پمپ های سیرکولاتور طراحی و ساخته شده است. مزیت اصلی این پمپ سیرکولاتور خطی، جنس قطعات آن است که در کنار طراحی منحصر به فرد، باعث دوام و افزایش طول عمر پمپ شده است. علاوه بر این، پمپ سیرکولاتور خطی CNP مدل TD50-15/2 مزیت های دیگر از جمله موارد زیر را نیز دارد:

1- بهینه سازی مصرف انرژی
2- صدای کم پمپ در زمان کار به دلیل جنس قطعات داخل پمپ و بالانس بودن پروانه
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد. بنابر این در صورت نیاز به تعمیرات، دیگر نیازی به جدا کردن کامل پمپ از خطوط لوله نمی باشد و با جدا کردن هد می توان مشکل را برطرف کرد.
5- یکی از پر استفاده ترین پمپ های سیرکولاتور خطی با طول عمر بالا
6- نصب سریع و آسان
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- قابل استفاده در هر دو سیستم سیرکولاسیون آب گرم و سرد
9- دارای موتور الکتریکی از نوع TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. در این صورت طول عمر موتور پمپ نیز افزایش می یابد.
10- دارای سطح استاندارد کیفی و ایمنی بالا و کسب استانداردهای مربوطه از سازمان های اروپایی و آمریکایی
11- با توجه به ابعاد کم در زمان طراحی، بهترین گزینه برای مکان هایی است که با کمبود فضا مواجه هستند.
12- قابلیت کار کردن با برق تک فاز و سه فاز

قطعات پمپ سیرکولاتور خطی CNP مدل TD50-15/2

پمپ سیرکولاتور خطی CNP مدل  TD50-15/2 از نظر راندمان و بازدهی، قابلیت رقابت با برندهای مطرح سازنده پمپ های آب در جهان را دارد. بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که باعث افزایش استقامت پمپ و قطعات آن در برابر ضربات و آسیب های خارجی می شود. بدنه پمپ سیرکولاتور خطی CNP مدل  TD50-15/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت و شرایط محیطی، باعث حفاظت بیش تر از پمپ می شود. جنس پروانه این پمپ سیرکولاتور از چدن ضد زنگ می باشد که در برابر خوردگی مقاوم می باشد. شافت موتور پمپ نیز از استیل 420 می باشد، که دارای بالاترین گرید سختی در میان گریدهای دیگر استنلس استیل می باشد.
مشخصات موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل  TD50-15/2در جدول زیر آمده است:

پمپ سیرکولاتور TD50-15/2 برند CNP از دو بخش مکانیکی و الکتروموتور تشکیل شده است. بخش مکانیکی از طریق head به موتور متصل شده است و می تواند به راحتی از آن جدا شود. برای آب بندی و جلوگیری از نشتی سیال به موتور پمپ در این بخش از یک اورینگ استفاده می شود. بعد از نصب پمپ سیرکولاتور CNP مدل TD50-15/2، بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، نقش زیادی در عملکرد نرمال پمپ دارد. در زمان تعمیرات نیز نیازی به جدا کردن کامل پمپ از خطوط لوله نیست و می توان هد را برداشت و بعد از انجام تعمیرات دوباره موتور را به بخش مکانیکی پمپ متصل کرد.

قطعات مختلف پمپ سیرکولاتور خطی CNP مدل TD50-15/2 در شکل زیر شماره گذاری شده است. جنس هر قطعه از این پمپ سیرکولاتور در زیر آمده است:

•    شماره 1: بدنه: چدن HT200
•    شماره 2: پروانه: HT200 یا ZG07C19Ni9
•    شماره 3:  سر پمپ: HT200 یا همان چدن ضد زنگ
•    شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
•    شماره 5: صفحه محافظ: 06Cr19Ni10
•    شماره 6: شفت: 20Cr13
•    شماره 7: پیچ هواگیری: 06Cr19Ni10
•    شماره 8: رینگ: NBR با کشش و مقاومت بالا در برابر پارگی و مقاوم در برابر سایش
•    شماره 9: توپی: 06Cr19Ni10

پمپ سیرکولاتور خطی CNP مدل TD50-15/2 چه کاربردهایی دارد؟

پمپ سیرکولاتور خطی CNP مدل TD50-15/2 دارای اعداد و عباراتی در مدل خود می باشد، که هر یک معرف مشخصه ای از پمپ به شرح زیر است:

•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب الکتروموتور (موثر در سرعت موتور)
پمپ سیرکولاتور خطی CNP مدل TD50-15/2 جهت سیرکوله کردن سیال در سیستم برای موارد زیر کاربرد دارد:

- پمپ سیرکوله خطی CNP مدل TD50-15/2 برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، دارای موارد استفاده زیر می باشد:

•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی، رنگ سازی و موارد مشابه نیز کاربردهای پمپ سیرکولاتور TD50-15/2 برند CNP شامل موارد زیر می باشد:

•    تامین مایع
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی

آیا پمپ سیرکولاتور خطی CNP مدل TD50-15/2 انتخاب مناسبی است؟

پمپ سیرکولاتور خطی CNP مدل TD50-15/2 از پمپ های سانتریفیوژ تک مرحله ای با هد 15 متر می باشد. از این پمپ سیرکولاتور خطی می توان تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق استفاده کرد؛ پمپ سیرکولاتور خطی TD50-15/2 برند CNP نسبت به ذرات معلق آب ورودی بسیار حساس است و در صورت ورود این ذرات به پمپ، احتمال وارد آمدن آسیب های جدی به قطعات داخل پمپ وجود دارد . سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-15/2 باید تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد.
پمپ سیرکولاتور خطی CNP مدل TD50-15/2، با مصرف کم انرژی، طراحی به روز، اتصالات ایمن ، سهولت در نصب، قابلیت استفاده برای هر دو سیستم سیرکولاسیون آب سرد و گرم و ... به عنوان یکی از پرکاربردترین پمپ های سیرکولاتور خطی موجود در بازار ایران، همواره مورد استقبال مشتریان قرار گرفته است.
برای انتخاب و خرید پمپ های سیرکولاتور باید پارامترها و مشخصات سیستم مانند نوع پمپ سیرکولاتور، برند و مدل آن، مقدار هد و دبی را در نظر گرفت. بنابر این ممکن است انتخاب پمپ مناسب کمی مشکل به نظر برسد. در صورت نیاز به دریافت مشاوره برای خرید پمپ سیرکولاتور مناسب برای سیستم خود می توانید از طریق تماس تلفنی با کارشناسان وب سایت تصفیه آب آبین، از امکان مشاوره رایگان تلفنی برای انتخاب محصولی متناسب با سیستم تان استفاده کنید.
علاوه بر این، فرصت مشاوره رایگان برای اطلاع از قیمت و شرایط طراحی و ساخت آب شیرین کن های صنعتی RO نیز از طرف مجموعه آبین برای خدمت رسانی بهتر و سهولت در امر خرید، فعال شده است.
