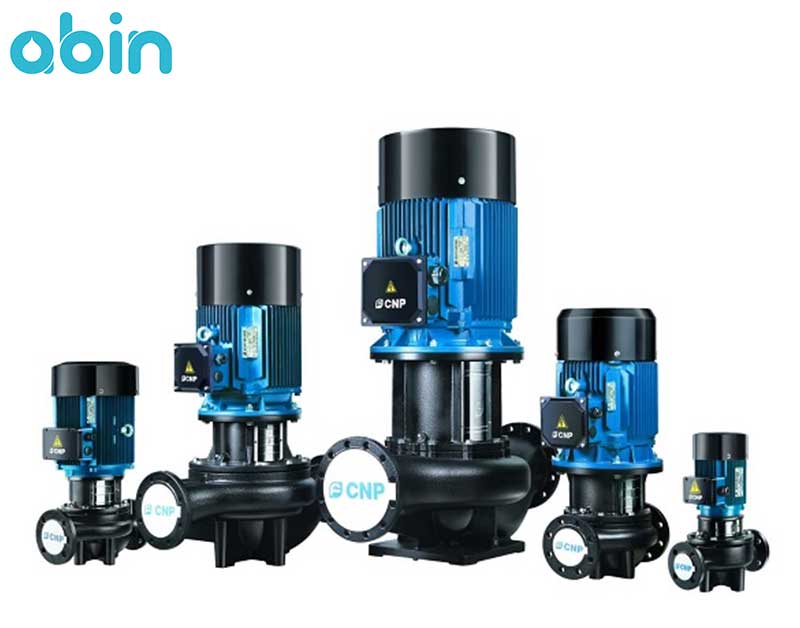

پمپ سیرکولاتور خطی CNP مدل TD40-18/2

پمپ سیرکولاتور CNP مدل TD40-18/2

پمپ سیرکولاتور خطی CNP مدل TD40-18/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد و هد (حداکثر فاصله انتقال سیال) 18 متر می باشد. از پمپ سیرکولاتور خطی CNP مدل TD40-18/2 برای گردش سیال در سیستم های سیرکولاسیون آب گرم یا آب سرد استفاده می شود. این پمپ سیرکوله خطی موارد استفاده متعددی دارد، که از جمله آن می توان به کاربرد آن در سیستم های سرمایشی و گرمایشی ساختمان ها اشاره کرد.
موتور الکتریکی پمپ سیرکولاتور CNP مدل TD40-18/2 از نوع (TEFC (Totally Enclosed, Fan-cooled می باشد. مزیت این نوع الکتروموتور این است که با توجه به طراحی خاصی که دارد، اجازه نمی دهد هوای بیرون آزادانه در فضای داخلی موتور بچرخد و برای خنک سازی موتور پمپ، دارای یک فن خارجی می باشد، که هوای بیرون را به بدنه موتور انتقال می دهد تا از داغ شدن آن جلوگیری کند. موتورهای الکتریکی TEFC معمولا نسبت به موتورهای الکتریکی باز قیمت بالاتری دارند، اما در عوض در برابر شرایط آب و هوایی، آلودگی و رطوبت محیط، از پمپ و قطعات داخلی آن محافظت بیش تری می کنند.

الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD40-18/2 به دلیل دو قطبی بودن سرعت بالای 2900 دور در دقیقه را دارد و با استانداردهای ایمنی بالا و طراحی منحصر به فردی که دارد، افزایش طول عمر پمپ را تضمین می کند. پمپ سیرکولاتور خطی CNP مدل TD40-18/2 تنها برای سیرکوله کردن سیالی با خواصی مشابه آب قابل استفاده می باشد و ورود سیالی که دارای ذرات معلق باشد، می تواند باعث وارد آوردن آسیب جدی به پمپ شود. از جمله ویژگی های سیال مجاز برای ورود به پمپ سیرکولاتور TD40-18/2 می توان به  رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن اشاره کرد.
پمپ سیرکولاتور خطی CNP مدل TD40-18/2 با برق سه فاز (380 ولت) یا تک فاز (220 ولت) کار می کند. پمپ سیرکولاتور خطی TD40-18/2 برند CNP به دلیل ابعاد کمی که دارد، برای نصب در محیط هایی که با کمبود فضا مواجه هستند، گزینه بسیار مناسبی می باشد.

مزایای منحصر به فرد پمپ سیرکولاتور خطی CNP مدل TD40-18/2

پمپ سیرکولاتور خطی CNP مدل TD40-18/2، مطابق با به روز ترین تکنولوژی روز دنیا در تولید پمپ های سیرکولاتور طراحی و ساخته شده است. مزیت های پمپ سیرکولاتور CNP مدل TD40-18/2 شامل موارد زیر می باشد:

1- بهینه سازی مصرف انرژی
2- صدای کم پمپ در زمان کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد و در صورت بروز ایراد یا نقص فنی، تنها با باز کردن بالای پمپ می توان آن را تعمیر کرد و نیازی به جدا کردن کامل پمپ از خطوط لوله نیست.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
10- دارای موتور الکتریکی TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. این کار در افزایش طول عمر پمپ نقش به سزایی دارد.
11- دارای سطح استاندارد کیفی و ایمنی بالا و کسب استانداردهای مربوطه از سازمان های اروپایی و آمریکایی

مشخصات فنی و عمکلردی پمپ سیرکولاتور CNP مدل TD40-18/2

پمپ سیرکولاتور خطی CNP مدل TD40-18/2 از نظر راندمان و بازدهی معادل بسیاری از برندهای مطرح اروپایی می باشد. بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که باعث افزایش استقامت پمپ و قطعات آن در برابر ضربات و عوامل خارجی می شود. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD40-18/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت و شرایط محیطی از پمپ محافظت می کند.
 قدرت موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD40-18/2 برابر با 2.2 کیلو وات می باشد. دیگر مشخصات مربوط به الکتروموتور این پمپ سیرکولاتور خطی در زیر آمده است:

پمپ سیرکولاتور TD40-18/2 برند CNP از دو بخش پمپ و در واقع بخش مکانیکی و الکتروموتور تشکیل شده است. بخش پمپ می تواند به راحتی از بخش الکتروموتور جدا شود. سری TD پمپ های سیرکولاتور CNP به موتور و سیل مکانیکی استاندارد مجهز می باشند. بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، باعث عملکرد نرمال پمپ می شود.
برای اتصال پمپ به موتور از هد پمپ استفاده می شود که با یک اورینگ آب بندی می گردد. جنس اجزای مختلف پمپ سیرکولاتور خطی CNP مدل TD40-18/2 مطابق با شماره گذاری تصویر در زیر آمده است:

•    جنس شفت: استنلس استیل 420
•    حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
•    محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
•    شماره 1: بدنه: چدن HT200
•    شماره 2: پروانه: HT200 یا ZG07C19Ni9
•    شماره 3:  سر پمپ: HT200 یا همان چدن ضد زنگ
•    شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
•    شماره 5: صفحه محافظ: 06Cr19Ni10
•    شماره 6: شفت: 20Cr13
•    شماره 7: پیچ هواگیری: 06Cr19Ni10
•    شماره 8: رینگ: NBR
•    شماره 9: توپی: 06Cr19Ni10


مهم ترین کاربردهای پمپ سیرکولاتور خطی CNP مدل TD40-18/2

پمپ سیرکولاتور خطی CNP مدل TD40-18/2 در بخش انتهایی مدل، دارای عبارت و اعدادی می باشد، که هر یک نشان دهنده یک مشخصه فنی از پمپ به شرح زیر می باشند:

•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی که در سرعت موتور تاثیر دارد.

پمپ سیرکولاتور خطی CNP مدل TD40-18/2 دارای کاربردهای متنوعی در سیستم های سیرکولاسیون و صنایع مختلف از جمله موارد زیر می باشد:

- برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:
•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی، رنگ سازی و موارد مشابه نیز دارای کاربردهای زیر می باشد:
•    تامین مایع
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی

الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD40-18/2

همان طور که گفته شد، موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD40-18/2 از نوع موتورهای الکتریکی TEFC می باشد، که دارای یک محفظه فن خنک کننده است. الکتروموتورهای TEFC معمولی AC، از دو بخش استاتور و روتور تشکیل می شوند. استاتور بخش ثابت موتور الکتریکی می باشد که از روی هم قرار گرفتن ورقه های نازک تشکیل شده است. جنس استاتور معمولا از فولاد سیلیس دار می باشد.
بر روی ساختار استوانه ای استاتور، شیارهایی وجود دارد که سیم پیچ موتور در این شیارها قرار می گیرد. القای بار الکتریکی به استاتور باعث ایجاد میدان مغناطیسی و چرخش روتورها می شود.
روتور به عنوان بخش دیگر یک موتور الکتریکی، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور تعیین می شود. در الکتروموتورهای TEFC، محفظه در وضعیت بسته قرار دارد و یک فن نیز به انتهای آن متصل است، که وظیفه خنک سازی الکتروموتور را بر عهده دارد.
در میان انواع الکتروموتورها، موتورهای TEFC به دلیل نوع طراحی خاصی که دارند از نظر تطبیق پذیری با سیستم های سیرکولاسیون مختلف، گزینه بسیار مناسبی می باشند.

آیا پمپ سیرکولاتور CNP مدل TD40-18/2 برای من مناسب است؟

پمپ سیرکولاتور خطی CNP مدل TD40-18/2 از پمپ های سانتریفیوژ تک مرحله ای با هد 18 متر می باشد. کاربرد پمپ سیرکولاتور خطی CNP مدل TD40-18/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق می باشد. سیال ورودی به این پمپ سیرکولاتور باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن باشد.
موتور الکتریکی پمپ سیرکولاتور CNP مدل TD40-18/2 از نوع موتورهای TEFC معمولی است، که با استفاده از یک فن هوای بیرون را به داخل پمپ انتقال داده و از داغ شدن موتور پمپ جلوگیری می کند. این ویژگی باعث افزایش طول عمر سیم پیچ و موتور پمپ در بار کاری بالا می شود.
برای خرید پمپ های سیرکولاتور خطی CNP و برندهای دیگر پمپ های سیرکولاتور می توانید از طریق تماس تلفنی با کارشناسان وب سایت abin از قیمت به روز این محصولات اطلاع پیدا کنید. این نکته را در نظر داشته باشید که خرید پمپ های سیرکولاتور باید با در نظر گرفتن پارامترهای متعددی مانند هد و دبی پمپ و مقدار مورد نظر این دو پارامتر در سیستم سیرکولاسیون، انجام شود.
بنابر این قبل از خرید حتما با افراد کارشناس و با تجربه در این زمینه مشورت کنید. مجموعه آبین در جهت سهولت در امر خرید محصولات خود، امکان مشاوره رایگان قبل از انتخاب و خرید محصولات مختلف را فعال کرده است. علاوه بر این می توانید برای دریافت مشاوره در امر طراحی، پیاده سازی و خرید دستگاه های آب شیرین کن صنعتی از طریق تماس تلفنی با شماره های درج شده در پایین صفحه با کارشناسان تصفیه آب آبین در ارتباط باشید.
