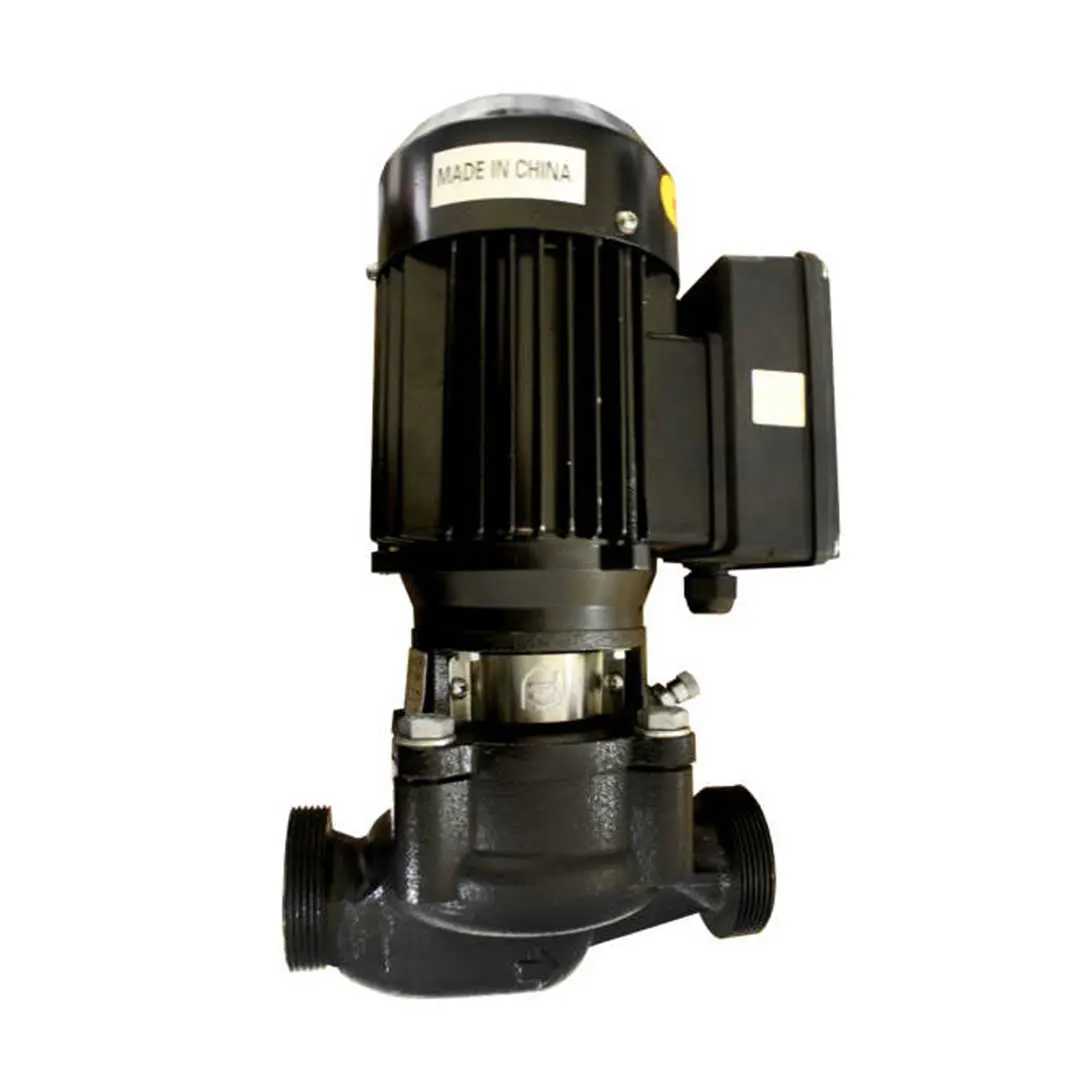

پمپ سیرکولاتور خطی CNP مدل TD32-9/2

پمپ سیرکولاتور CNP مدل TD32-9/2

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد با هد حداکثر فاصله انتقال سیال 9 متر می باشد. الکتروموتور پمپ سیرکولاتور CNP مدل TD32-9/2 از نوع موتور الکتریکی  TEFC (Totally Enclosed, Fan-cooled) می باشد، که با توجه به طراحی منحصر به فردی که دارد، اجازه نمی دهد هوای بیرون آزادانه در فضای داخلی موتور بچرخد. هم چنین برای خنک سازی موتور پمپ، یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. موتورهای الکتریکی TEFC معمولا گران تر از موتورهای باز هستند، اما حفاظت بیش تری از پمپ در برابر شرایط آب و هوایی، آلودگی و رطوبت محیط دارند.
الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD32-9/2با قابلیت سرعت 2900 دور در دقیقه و با استانداردهای ایمنی بالا و طراحی منحصر به فردی که از آن صحبت کردیم، طول عمر و بازدهی بالایی نیز دارد. پمپ سیرکولاتور خطی CNP مدل TD32-9/2 تنها قادر به سیرکوله کردن سیالی با خواصی مشابه آب می باشد، در صورت وجود ذرات معلق در آب ورودی احتمال وارد آمدن آسیب جدی به پمپ و قطعات آن وجود دارد. سیالی که به پمپ های سیرکولاتور سری TD32 برند CNP وارد می شود، باید دارای ویژگی های نظیر رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن باشد.

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 با برق سه فاز کار می کند. هم چنین با توجه به محدوده دمای سیال مجاز برای ورود به این پمپ سیرکولاتور، می توان از آن هم برای سیستم های سیرکولاسیون آب گرم و هم آب سرد استفاده کرد. پمپ سیرکولاتور خطی TD32-9/2 برند CNP ابعاد کمی دارد و به همین دلیل فضای کمی در محیط اشغال می کند. بنابر این در محیط هایی مانند موتورخانه ساختمان ها، در صورتی که فضا برای نصب تجهیزات سیستم سیرکولاسیون کم باشد، با استفاده از پمپ های سیرکولاتور خطی CNP می توان به راحتی سیستم سیرکولاسیون را پیاده سازی کرد.

مزیت های پمپ سیرکولاتور خطی CNP مدل TD32-9/2

پمپ سیرکولاتور خطی CNP مدل TD32-9/2، مطابق با مکانیزم های طراحی مدرن پمپ های سیرکولاتور و تکنولوژی های روز دنیا طراحی و ساخته شده است. از جمله مزیت های پمپ سیرکولاتور CNP مدل TD32-9/2 می توان به موارد زیر اشاره کرد:

1- بهینه سازی مصرف انرژی
2- صدای بسیار کم پمپ در حین کار به دلیل جنس قطعات مختلف پمپ
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که در صورت بروز عیب در پمپ، تنها با باز کردن بالای پمپ می توان پمپ را تعمیر کرد و نیازی نیست پمپ به طور کامل از خطوط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
10- دارای موتور الکتریکی TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. این کار در افزایش طول عمر پمپ تاثیر زیادی دارد.

مشخصات پمپ سیرکولاتور CNP مدل TD32-9/2

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 از نظر راندمان و بازدهی معادل بسیاری از برندهای مطرح اروپایی می باشد. بدنه پمپ از جنس چدن HT200 می باشد، که استقامت پمپ را در برابر عوامل و ضربات خارجی افزایش می دهد. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD32-9/2 با رنگ دو لایه پوشیده شده است، که باعث محافظت از پمپ در برابر رطوبت محیط می شود.

قدرت موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD32-9/2 برابر با 250 وات می باشد. دیگر مشخصات مربوط به الکتروموتور این پمپ سیرکولاتور خطی در زیر آمده است:

پمپ سیرکولاتور TD32-9/2 برند CNP از دو بخش پمپ و در واقع بخش مکانیکی و موتور الکتریکی تشکیل شده است. بخش پمپ می تواند به راحتی از بخش الکتروموتور جدا شود. سری TD پمپ های سیرکولاتور CNP به موتور و سیل مکانیکی استاندارد مجهز می باشند. بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، باعث عملکرد نرمال پمپ می شود.

برای اتصال پمپ به موتور از هد پمپ استفاده می شود که از طریق یک اورینگ آب بندی می شود. جنس اجزای مختلف پمپ سیرکولاتور خطی CNP مدل TD32-9/2 مطابق با شماره گذاری تصویر در زیر آمده است:

•    جنس شفت: استنلس استیل 420
•    حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
•    محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
•    شماره 1: بدنه: چدن HT200
•    شماره 2: پروانه: HT200 یا ZG07C19Ni9
•    شماره 3:  سر پمپ: HT200
•    شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
•    شماره 5: صفحه محافظ: 06Cr19Ni10
•    شماره 6: شفت: 20Cr13
•    شماره 7: پیچ هواگیری: 06Cr19Ni10
•    شماره 8: رینگ: NBR
•    شماره 9: توپی: 06Cr19Ni10

مشخصات سیال ورودی به پمپ سیرکولاتور CNP مدل TD32-9/2

دمای سیال ورودی به پمپ های سیرکولاتور، یکی از ویژگی های مهمی است که در انتخاب و خرید پمپ های سیرکولاتور باید به آن توجه شود. پمپ های سیرکولاتور ممکن است تنها برای گردش آب سرد یا آب گرم در سیستم های سیرکولاسیون طراحی شده باشند. البته در بسیاری از برندها مانند CNP، پمپ های سیرکولاتور برای گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد طراحی و ساخته می شوند.
کارخانه چینی سازنده پمپ های سیرکولاتور CNP، مشخصات سیال مجاز برای ورود به پمپ های سری TD32 را در جدولی به شکل زیر ارائه کرده است.

*** اگر گرانروی سیال ورودی به پمپ سیرکولاتور، از حد مجاز بیش تر باشد، منحنی بازدهی پمپ کاهش یافته و مصرف انرژی آن افزایش پیدا می کند.

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 چه کاربردهایی دارد؟

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 در بخش انتهایی مدل، دارای عبارت و اعدادی می باشد، که هر یک نشان دهنده یک مشخصه فنی از پمپ به شرح زیر می باشند:

•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی که در سرعت موتور تاثیر دارد.

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 دارای کاربردهای متنوعی از جمله موارد زیر می باشد:

- پمپ سیرکولاتور خطی CNP مدل TD32-9/2 برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:

•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی و موارد مشابه نیز دارای کاربردهای زیر می باشد:
•    تامین مایع
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی

آیا پمپ سیرکولاتور خطی CNP مدل TD32-9/2 برای من مناسب است؟

پمپ سیرکولاتور خطی CNP مدل TD32-9/2 از پمپ های سانتریفیوژ خطی تک مرحله ای طراحی شده با موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD32-9/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به این پمپ سیرکولاتور باید ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره را داشته باشد. در غیر این صورت، ورود ذرات به پمپ سیرکولاتور باعث خوردگی و آسیب های جدی به قطعات داخل پمپ می شود.
در صورتی که قصد خرید پمپ های سیرکولاتور را دارید، لازم است بدانید انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس در این زمینه انجام شود.
