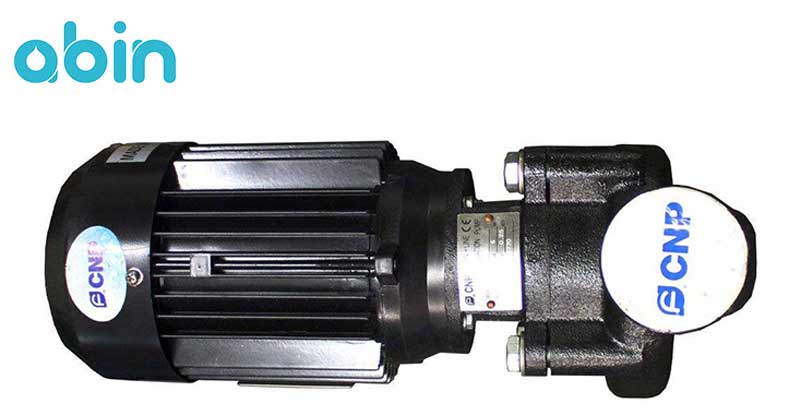

پمپ سیرکولاتور خطی CNP مدل TD32-21/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای می باشد که به موتور الکتریکی و سیل مکانیکی استاندارد مجهز است. پمپ سیرکولاتور خطی CNP مدل TD32-21/2 مانند پمپ های سیرکولاتور خطی مشابه دیگر، تنها برای سیرکوله کردن سیالی با خواص نزدیک به آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به پمپ سیرکوله خطی CNP مدل TD32-21/2 باید دارای ویژگی های شامل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن باشد.
علاوه بر این سیال وارد شده به پمپ های سیرکولاتور نباید دارای هیچ ماده جامدی باشد، که باعث وارد آوردن آسیب به پمپ سیرکولاتور شود. علت این است که پمپ های سیرکولاتور در برابر ذرات معلق موجود در آب ورودی بسیار حساس می باشند. الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD32-21/2 قابلیت سرعت 2900 دور در دقیقه را دارد.
پمپ سیرکولاتور خطی CNP مدل TD32-21/2، از پمپ های سیرکولاتور خطی بسیار با کیفیت در ایران است، که به دلیلی طراحی بسیار عالی و کیفیت مواد اولیه استفاده شده در ساخت آن، به عنوان پمپ سیرکولاتور مناسب برای سیستم های سیرکولاسیون صنعتی مختلف قابل استفاده می باشد. طراحی خاص پمپ سیرکولاتور خطی TD32-21/2 باعث شده است این پمپ، ابعاد کمی داشته باشد و فضای کمی اشغال کند، بنابر این در مکان هایی که با کمبود فضا مواجه هستند، استفاده از پمپ سیرکولاتور چینی CNP برند TD32-21/2 پاسخگوی نیاز سیستم است.
پمپ سیرکولاتور خطی CNP مدل TD32-21/2، با استفاده از مکانیزم های طراحی مدرن پمپ های سیرکولاتور و تکنولوژی های نوین طراحی و ساخته شده است، به همین دلیل سازگاری خوبی با سیستم های سیرکولاسیون مختلف دارد. نقاط مثبت پمپ سیرکولاتور CNP مدل TD32-21/2 در زیر آمده است:
1- صرفه جویی در مصرف انرژی
2- صدای بسیار کم پمپ در حین کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که در صورت بروز عیب در پمپ، تنها با باز کردن بالای پمپ می توان پمپ را تعمیر کرد و نیازی نیست پمپ به طور کامل از خطوط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- مدل TD32-21/2 پمپ سیرکولاتور خطی CNP هم با موتور الکتریکی تک فاز و هم سه فاز طراحی می شود.
پمپ سیرکولاتور خطی CNP مدل TD32-21/2 از نظر راندمان و بازدهی در رده پمپ های با کیفیت و پر کاربرد موجود در بازار ایران قرار می گیرد. یکی از دلایل پر استفاده بودن پمپ های سیرکولاتور خطی CNP، راحتی و سرعت نصب آنها می باشد؛ علاوه بر این، به دلیل طراحی خاص تعمیرات پمپ نیز به راحتی قابل انجام است.
بدنه پمپ از جنس HT200 می باشد، که باعث افزایش استقامت پمپ در برابر عوامل و ضربات خارجی می شود. علاوه بر این بدنه پمپ سیرکولاتور خطی CNP مدل TD32-21/2 با رنگ دو لایه پوشیده شده است، که باعث حفاظت از پمپ در برابر خوردگی در شرایط رطوبت محیط می شود.
مشخصات کلی سیرکولاتور خطی CNP مدل TD32-21/2 و تغییرات دبی و هد پمپ نسبت به یکدیگر در زیر آمده است:
- توان موتور: 2 اسب بخار (1.5 کیلو وات)
- تغییرات دبی نسبت به هد پمپ نیز در جدول زیر آمده است:
دبی (متر مکعب در ساعت) | 2 | 4 | 6 | 8 | 10 | 12.5 | 14 | 16 |
هد (متر) | 24.5 | 24.2 | 23.9 | 23.3 | 22.5 | 21 | 19.4 | 15.9 |
مشخصات فنی پمپ سیرکولاتور خطی CNP مدل TD32-21/2 شامل موارد زیر می باشد. جنس قطعات مختلف پمپ نیز طبق شماره گذاری تصویر زیر در این بخش آمده است:
• جنس شفت: استنلس استیل 420
• حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
• محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
• جنس بدنه (1): HT200
• جنس پروانه (2): HT200 یا ZG07C19Ni9
• جنس سر پمپ (3): HT200
• جنس سیل مکانیکی (4): کربن یا کاربید سیلیکون
• جنس صفحه محافظ (5): 06Cr19Ni10
• جنس شفت (6): 20Cr13
• جنس پیچ هواگیری (7): 06Cr19Ni10
• جنس رینگ (8): NBR
• جنس توپی (9): 06Cr19Ni10
در رابطه با دمای سیال ورودی به پمپ جدول زیر برای انواع سیال و محدوده دمای مجاز در هر حالت توسط کارخانه سازنده پمپ های سیرکولاتور CNP ارائه شده است:
سیال حداکثر دما | حداکثر دما | خصوصیات لازم سیال | |
آب | آب های زیر زمینی | کمتر از 90 درجه سانتی گراد | - |
آب ورودی به بویلرها آب ورودی به بویلرها | کمتر از 110 درجه سانتی گراد | - | |
آب تغذیه منطقه ای | کمتر از 110 درجه سانتی گراد | - | |
آب چگال شده (غلیظ شده) | کمتر از 90 درجه سانتی گراد | - | |
آب نرم شده | 15- تا 110 درجه سانتی گراد | - | |
آب قلیایی | - | قلیائیت پایین | |
روان کننده ها و خنک کننده ها | - | ناخالصی ها کم و اضافی در سیال می تواند به آب بند شفت آسیب بزند. | |
خنک کننده ها | ضد یخ بر پایه هیدرو کربن | کمتر از 50 درجه سانتی گراد | یخ زدگی کم می تواند باعث آسیب به شفت شود. |
ترکیبات الکلی | کمتر از 50 درجه سانتی گراد برای ترکیبات 50% | - | |
30% شورابه (محلول کلسیم کلراید و ...) | کمتر از 50 درجه سانتی گراد | یخ زدگی کم می تواند باعث آسیب به شفت شود. | |
محلول های ارگانیک | الکل ایزوپروپیل | کوچکتر و مساوی 60 درجه سانتی گراد | سیال اشتعال پذیر |
الکل پروپیل | کوچکتر و مساوی 60 درجه سانتی گراد | - | |
اکسید کننده ها | هیدروژن پراکسید | کوچکتر و مساوی 60 درجه سانتی گراد (برای ترکیبات 20%) | |
*** در صورتی که گرانروی یا ویسکوزیته یا چگالی سیال بیش از حد مجاز باشد، منحنی بازدهی پمپ کاهش یافته و مصرف انرژی آن افزایش می یابد.
پمپ سیرکولاتور خطی CNP مدل TD32-21/2 مانند سایر مدل های تولیدی کارخانه CNP چین از طریق یک کد شناسایی از مدل های دیگر تفکیک می شود. برای پمپ سیرکولاتور خطی CNP مدل TD32-21/2 این اعداد نشان دهنده مشخصه ای از پمپ به شرح زیر می باشند:
• TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
• رقم قبل از خط تیره: قطر دهانه ورودی و خروجی
• رقم بعد از خط تیره: هد پمپ بر حسب متر
• عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی
پمپ سیرکولاتور خطی CNP مدل TD32-21/2 دارای کاربردهای متنوعی از جمله موارد زیر می باشد:
- پمپ سیرکولاتور خطی CNP مدل TD32-21/2 برای سیرکولاسیون انواع آب (طبق جدول ارائه شده در بالا) در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:
• پمپ سیرکولاتور اصلی سیستم
• پمپ مدار ترکیبی
• پمپ جریان ترکیبی بویلر
• پمپ سیستم فشار ثابت
• سیرکولاسیون آب گرم منازل و ساختمان ها
- همان طور که در جدول بالا گفته شد، پمپ سیرکولاتور خطی CNP مدل TD32-21/2 در صنایع شیمی، دارویی، تولید مواد غذایی و .. برای موارد نیز کاربرد دارد:
• تغذیه سیال به سیستم
• پمپ سیرکولاتور مدار ترکیبی
نصب و راه اندازی پمپ های سیرکولاتور حتما باید توسط فرد کارشناس و با تجربه در این زمینه انجام شود. اما برخی از نکات نصب پمپ های سیرکولاتور که توسط کارخانه سازنده ارائه شده است، می تواند باعث سهولت در عملیات نصب پمپ سیرکولاتور شود.
1- در صورتی که خطوط لوله کشی بتوانند وزن پمپ را تحمل کنند، پمپ با قدرت موتور 2.2 کیلو وات می تواند به صورت خطی در مدار لوله کشی نصب می شود؛ اما در صورتی که لوله کشی متصل به پمپ قادر به تحمل وزن آن نباشد یا توان موتور پمپ بیش از 2.2 کیلو وات باشد، پمپ باید روی براکت یا پایه نصب گردد.
2- پمپ هایی با توان موتور کمتر از 2.2 کیلو وات می توانند به صورت افقی یا عمودی بر روی خطوط لوله نصب شوند. اما در صورتی که پمپ سیرکولاتور توان موتوری بیش از 2.2 کیلووات داشته باشد، تنها امکان نصب افقی آن بر روی خط لوله وجود دارد.
3- نصب پمپ سیرکولاتور خطی CNP باید به گونه ای انجام شود، که اجازه ندهد فشار کششی خطوط لوله به بدنه پمپ منتقل شود.
4- پمپ سیرکولاتور CNP باید در محیطی با درجه حرارت کم و هوای تازه زیر 40 درجه سانتی گراد نصب شود.
5- اگر پمپ در مکان باز نصب می شود، باید قسمت های الکتریکی آن در برابر رطوبت و ورود آب محافظت شوند.
6- برای نگهداری از پمپ سیرکولاتور CNP، باید بالا و زیر پمپ فضای کافی وجود داشته باشد. برای پمپ های سیرکولاتور با توان موتور کمتر از 5.5 وات، حداقل 300 میلی متر و برای پمپ هایی با توان موتور بیش از 5.5 وات باید حداقل 1000 میلی متر فاصله در پایین و زیر پمپ وجود داشته باشد.
7- برای جلوگیری از صدا و ارتعاشات پمپ سیرکولاتور CNP و عمکلرد بهتر آن، از ضربه گیرها استفاده می شود. در حالت کلی، پایه سیمانی با وزن 1.5 برابر وزن پمپ سیرکولاتور برای این کار مناسب است.
پمپ سیرکولاتور خطی CNP مدل TD32-21/2 از پمپ های سانتریفیوژ خطی تک مرحله ای مجهز به موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD32-21/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD32-21/2 باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد. هم چنین سیال نباید دارای هیچ ماده جامدی باشد، که باعث وارد آوردن آسیب به پمپ سیرکولاتور شود.
در صورتی که قصد خرید پمپ های سیرکولاتور را دارید، لازم است بدانید پمپ های سیرکولاتور خطی سری TD برند CNP از برندهای شناخته شده و با کیفیت در بازار ایران می باشد. اما این نکته را در نظر بگیرید، که انتخاب و خرید پمپ های سیرکولاتور CNP باید با در نظر گرفتن محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس در این زمینه انجام شود.
به همین دلیل وب سایت تصفیه آب آبین، امکان مشاوره رایگان تلفنی برای خرید محصولات مختلف خود را برای شما خریداران محترم ایجاد کرده است. هم چنین می توانید برای آشنایی با دیگر محصولات و قیمت آب شیرین کن های صنعتی RO نیز از امکان مشاوره رایگان مجموعه ما بهره مند شوید.
