پمپ طبقاتی عمودی لئو (LEO) مدل LVR 4-8

5
دسته بندی:

لئو (LEO)

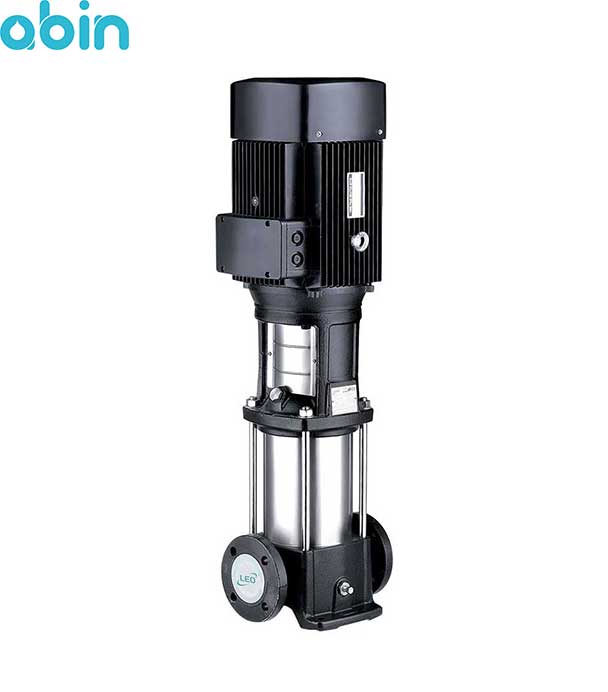

پمپ طبقاتی عمودی لئو مدل LVR 4-8

پمپ طبقاتی عمودی مدل LVR 4-8 شرکت لئو دارای ویژگی هایی نظیر حداکثر ارتفاع 74 متر و توان 2 اسب به بخار است و توانایی پمپاژ آب با دبی 8 متر مکعب بر ساعت را نیز دارا می باشد. این پمپ طبقاتی LEO به صورت چند پروانه ای (چند طبقه) طراحی و ساخته شده است و در مقابل بروز خوردگی و فشارهای عملیاتی در سیستم مقاومت بالایی دارد. پمپ عمودی لئو مدل LVR 4-8 از نوع پمپ های طبقاتی استیل است که تمام قطعات دستگاه به جز پایه و هد پمپ از استیل ضد زنگ گرید 304 ساخته شده است. کاور و پایه این پمپ طبقاتی عمودی نیز از جنس چدن ضد زنگ گرید HT200 است. پمپ های طبقاتی لئو تیپ LVR توانایی تولید هدها و دبی های بالا آب با کمترین مصرف انرژی را از خود بروز می دهند. این پمپ طبقاتی لئو به صورت عمودی نصب می شود و حداقل سطح مقطع ممکن را اشغال می کند. بنابراین استفاده از آن در مکان های کوچک گزینه مناسبی محسوب می شود.

شرکت LEO محدوده وسیعی از پمپ های پرکاربرد متناسب با نیاز بازار تولید می کند که محصولاتی نظیر پمپ های خانگی، پمپ های سانتریفیوژ، سیرکولاتور، انواع پمپ های طبقاتی (افقی و عمودی)، پمپ های کف کش، لجن کش و پمپ های شناور است که در چاه های عمیق مورد استفاده قرار می گیرد. پمپ های صنعتی و خانگی شرکت LEO به علت کیفیت بالا و قیمت مناسب در مقایسه با نمونه های مشابه خود در بازار ایران محبوبیت بالایی را کسب نموده اند. استفاده از قطعات مرغوب و طراحی مناسب پمپ های تولیدی شرکت معتبر LEO موجب کسب استانداردهای معتبر جهانی نظیر استاندارد اتحادیه اروپا و استاندارد ACS شده است که تضمین کننده کیفیت، ایمنی و عدم خطر زیست محیطی در این محصولات است.

پمپ طبقاتی عمودی لئو مدل LVR 4-8


کاربرد پمپ طبقاتی عموی LVR 4-8

پمپ عمودی طبقاتی لئو LVR 4-8 به دلیل استفاده از قطعات مرغوب و باکیفیت قادر به تولید فشارها و دبی های بالایی از آب نیز می باشد. کاربردهای مهم پمپ طبقاتی عمودی LEO به شرح زیر است:


•    سیستم های حرارتی و برودتی و سیستم های تهویه مطبوع
•    دستگاه های تصفیه آب RO و UF و تصفیه آب استخرها
•    افزایش فشار آب در خطوط آبرسانی در برج ها مسکونی و اداری
•    به منظور آبرسانی به دیگ های بخار و مخازن تحت فشار
•    افزایش فشار آب در فواره ها و آب نماها
•    تجهیزات آبیاری تحت فشار در حوزه باغبانی و کشاورزی
•    تامین آب موردنیاز بوستر پمپ در سیستم های آبرسانی و اطفای حریق

باید توجه نمود که به منظور از استفاده از پمپ طبقاتی عمودی لئو LVR 4-8 لازم است که آب یا سیال مورد نظر کاملاً تمیز و عاری از هرگونه ذرات جامد نظیر شن و ماسه باشد. علاوه بر این سیال پمپاژ شده باید اشتعال ناپذیر، انفجار ناپذیر و دارای ویسکوزیته و مشخصاتی نزدیک به آب باشد.


نقاط قوت پمپ طبقاتی عمودی لئو مدل LVR 4-8

پمپ طبقاتی عمودی لئو مدل LVR 4-8 دارای ویژگی های منحصر به فردی است که آن را از نمونه های مشابه خود متمایز می کند. برخی از این مزیت ها شامل موارد زیر هستند:


•    پمپاژ یکنواخت تر آب (نسبت به پمپ های افقی)
•    دارای مقاومت بالا نسبت به خوردگی و فشارهای عملیاتی
•    دارای قطعاتی بسیار مقاوم از جنس استنلس استیل و چدن ضد زنگ
•    دارای کارکرد کم صدا در مقایسه با پمپ های افقی
•    کوپلینگ پمپ با بالانس  بالا و کاهش مشکلات ناشی از آن
•    نیاز کمتر به پمپی با توان بالا در پمپاژ سیال
•    اشغال حداکثر فضای ممکن توسط پمپ

پمپ طبقاتی (Multistage pump)

پمپ های طبقاتی دسته ای از پمپ های مهم در حوزه صنعتی پمپ های سانتریفیوژ هستند که براساس نیروی گریز از مرکز عمل می کنند. مکانیزیم این پمپ ها به ترتیب است که مایع پس از ورود به مرکز پمپ، از پروانه ها و طبقات متوالی در دستگاه عبور نموده و فشار سیال مورد نظر افزایش می یابد. دسته از پمپ های سانتریفیوژ دارای انواع مختلفی هستند که یکی از این انواع پمپ های طبقاتی (multistage pump) می باشند. نام پمپ های طبقاتی بدین علت است که در ساخت و طراحی آنها از طبقات و پروانه های متعددی استفاده شده است. به طور کلی در پمپ های طبقاتی الکتروموتور می تواند به صورت افقی یا عمودی در دستگاه نصب شود و بر این اساس دارای دو دسته طبقاتی عمودی و طبقاتی افقی هستند. کارکرد پمپ به این صورت است که در پمپ های طبقاتی پروانه توسط موتور یا الکتروموتور با سرعت بالایی دوران کرده و همراه با پره های پروانه سیال نیز به دوران در می آید. در نتیجه انرژی جنبشی سیال افزایش یافته و به دلیل نیروی گریز از مرکز به بیرون پرتاب می گردد. بنابراین این امر موجب افزایش فشار و انجام فرایند پمپاژ سیال خواهد شد.

پمپ طبقاتی سری LVR لئو

پمپ های تولیدی کمپانی لئو در انواع و کاربردهای متنوعی تولید می شوند که گستره وسیعی از مهمترین پمپ های صنعتی، خانگی و کشاورزی را در بر می گیرند. از جمله این محصولات، پمپ های استیل طبقاتی هستند که دارای انواع و مدل های مختلف نظیر پمپ های طبقاتی افقی تیپ ECH و EDH و پمپ های طبقاتی عمودی تیپ LVR، LVS و LVB می باشند.
بدنه اصلی پمپ های طبقاتی LEO سری LVR از جنس استیل ضد زنگ با گرید 304 است و که می تواند به طور وسیعی در مصارف خانگی، صنعتی و تجاری جهت آبرسانی و تقویت فشار مورد استفاده قرار گیرد. این پمپ های طبقاتی لئو قادر به پمپاژ سیال با ماکزیمم دمای 65 درجه سلسیوس هستند که علت راندمان و قدرت بالای موتور و بهره گیری از سیم پیچ مسی در موتور دستگاه می باشد. بعلاوه جهت از این پمپ های طبقاتی حداکثر دمای محیط باید 40 درجه سانتی گراد باشد. در دماهای بالاتر از 40 درجه و با ارتفاعات بالاتر از 1000 متر از سطح دریا استفاده از پمپی با موتور قوی تر امری ضروری است.

به دلیل طراحی چند پروانه ای در پمپ های سانتریفیوژ، فشار کلی پمپ معمولاً از مجموع فشارهای هر طبقه حاصل می شود. بنابراین می توان دریافت که این پمپ ها می توانند مقدار معینی از یک سیال را توسط موتوری با توان کمتر نسبت به پمپ های تک پروانه به ارتفاع معین پمپاژ کرد. پمپ های طبقاتی آب برطبق وضعیت الکتروموتور در پمپ به طور کلی در دو نوع افقی و عمودی تولید شده و به بازار عرضه می گردند. تفاوتی که عمدتاً این پمپ های طبقاتی را از یکدیگر متمایز می کند، این است که در دبی و هد معین، پمپ های عمودی طبقاتی نسبت به نوع افقی سطح مقطع کوچکتری را اشغال کرده و دارای موتور کم صدا و استهلاک و خرابی کمتری هستند. اما باید دقت داشت که در پمپ های طبقاتی عمدتاً پروانه ها و بدنه دستگاه به یکدیگر نزدیک هستند، بنابراین امکان صدمه بر بدنه پمپ های طبقاتی وجود خواهد داشت.

اجزای مهم پمپ طبقاتی عمودی مدل LVR 4-8

پمپ طبقاتی عمودی مدل LVR 4-8 لئو از اجزای مهم تشکیل شده است:


•    الکتروموتور (electro motor): به بخش الکتریکی پمپ طبقاتی اصطلاحاً الکتروموتور آن گفته می شود که در واقع وظیفه تولید انرژی در پمپ را به عهده دارد.
•    کاور اصلی (بدنه پمپ): بدنه پمپ در واقع کاور اصلی دستگاه می باشد و تمام اجزای پمپ را در خود جای می دهد.
•    پروانه ها (vane-impeller): پروانه ها در پمپ طبقاتی وظیفه تامین انرژی موردنیاز برای پمپاژ سیال را بر عهده دارند.
•    دیفیوزر: پمپ های طبقاتی از تعدادی دیفیوزر تشکیل شده اند که با پروانه های دستگاه در ارتباط است.
•    شفت (شافت): به محور اصلی پمپ را اصطلاحاً شفت در پمپ می گویند که سایر اجزا نظیر پروانه ها، کاسه ها و دیفیوزر ها را در محوری واحد قرار می دهد.
•    کوپلینگ یا مکانیکال سیل (mechanic seal): در پمپ های طبقاتی جهت آب بندی و جلوگیری از نشت سیال در پمپ از فرایندی به نام کوپلینگ صورت می گیرد. این فرایند توسط جزی به نام مکانیکال سیل در پمپ طبقاتی انجام می گردد.

تعمیر و نگهداری از پمپ های طبقاتی لئو


تعمیر و نگهداری از پمپ های طبقاتی (افقی و عمودی) به دلیل داشتن تعدادی پروانه و کاسه پروانه که درون شفت و محور اصلی پمپ قرار می گیرند، از حساسیت بالایی برخوردار است. این مساله در تمامی پمپ های طبقاتی یا چند پروانه ای از جمله پمپ های طبقاتی لئو دارای اهمیت بسزایی می باشد. اگر پمپ های طبقاتی LEO در دوره های منظم سرویس و تعمیر شود، در هر دوره فرایند تعمیر دستگاه چندان دشوار نخواهد بود و از استهلاک و خرابی دستگاه پس از زمان کوتاهی پرهیز می شود. در این راستا، تامین قطعات اصلی، تجهیزات ضروری و نیز انجام عملیات توسط نیروی با تجربه لازمه تعمیر و نگهداری از پمپ است که موجب افزایش طول عمر پمپ خواهد شد.


برخی اجزای پمپ های طبقاتی لئو به مرور زمان با استهلاک مواجه خواهند شد و باید تعویض گردند. از جمله این اجزا می توان به پروانه ها و مکانیکال سیل (Mechanical seals) در پمپ اشاره کرد. مکانیکال سیل یکی از اجزای پمپ های سانترفیوژی (گریز از مرکز) است که در فرایند پکینگ یا جلوگیری از خروج سیال تحت فشار درون پمپ به بیرون مورد استفاده قرار می گیرند. فرایند پکینگ در واقع به معنی استفاده از تعدادی حلقه های نرم و انعطاف پذیر در محفظه آب بندی پمپ است. اگر عملیات تعمیر پمپ های طبقاتی به درستی انجام نشود، پس از مونتاژ پروانه ها در شفت (محور) مرکزی پمپ و عدم ایجاد تلورانس مورد نظر تولید کننده احتمال بروز نشت در پمپ وجود دارد. به ترتیب پس از شروع به کار پمپ بلافاصله در بخش مکانیکال سیل دستگاه نشتی ایجاد شده، در نهایت سبب خرابی بوش سرامیکی در پمپ خواهد شد.

ویژگی های پمپ طبقاتی لئو مدل LVR 4-8

مشخصات فنی پمپ های طبقاتی مدل LVR 4-8 به شرح زیر هستند:

بازه دبی پمپ

8 متر مکعب بر ساعت

توان

2 اسب بخار

ماکزیمم هد

74 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1/4- 1 اینچ (DN25)

دهانه خروجی

1/4- 1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها (طبقات)

8

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)




آیا پمپ طبقاتی عمودی لئو مدل LVR 4-8 انتخاب مناسبی است؟

پمپ طبقاتی عمودی مدل LVR 4-8 شرکت لئو دارای مشخصاتی نظیر حداکثر فشار 74 متر و توان 2 اسب به بخار است و توانایی پمپاژ آب با جریان 8 متر مکعب بر ساعت را نیز دارا می باشد. این پمپ طبقاتی LEO به صورت چند پروانه ای طراحی و ساخته شده است و در مقابل خوردگی و فشارهای عملیاتی در سیستم مقاومت بالایی دارد. پمپ عمودی لئو مدل LVR 4-8 از نوع استیل است که تمام قطعات دستگاه به جز پایه و هد دستگاه از استیل ضد زنگ درجه 304 ساخته شده اند. پمپ های طبقاتی لئو دارای نصب عمودی است و علاوه بر اشغال فضای کمتر، توانایی تولید هدها و دبی های بالا آب با کمترین مصرف انرژی دارا می باشد.


کمپاتی تولید کننده LEO محدوده وسیعی از پمپ های پرکاربرد و متناسب با نیاز بازار را تولید می کند که محصولاتی نظیر پمپ های خانگی، پمپ های سانتریفیوژ، سیرکولاتور، انواع پمپ های طبقاتی (افقی و عمودی)، پمپ های کف کش، لجن کش و پمپ های شناور هستند. استفاده از قطعات مرغوب و طراحی مناسب پمپ های تولیدی شرکت معتبر LEO موجب کسب استانداردهای معتبر جهانی نظیر استاندارد اتحادیه اروپا و استاندارد ACS شده است که تضمین کننده کیفیت، ایمنی و عدم خطر زیست محیطی در این محصولات است.


فروشگاه تصفیه آب آبین عرضه کننده انواع پمپ های صنعتی با برندهای معتبر است که برای رفاه مشتریان خود امکان دریافت مشاوره رایگان نیز قرار داده است. چنانچه قصد خرید و دریافت مشاوره رایگان کارشناسان مجرب را دارید به سایت abin.ir مراجعه کنید.

پمپ های طبقاتی LEO

ماکزیمم دبی پمپ
8 متر مکعب بر ساعت
توان موتور
2 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1/4- 1 اینچ (DN25)
ماکزیمم هد پمپ
74 متر
