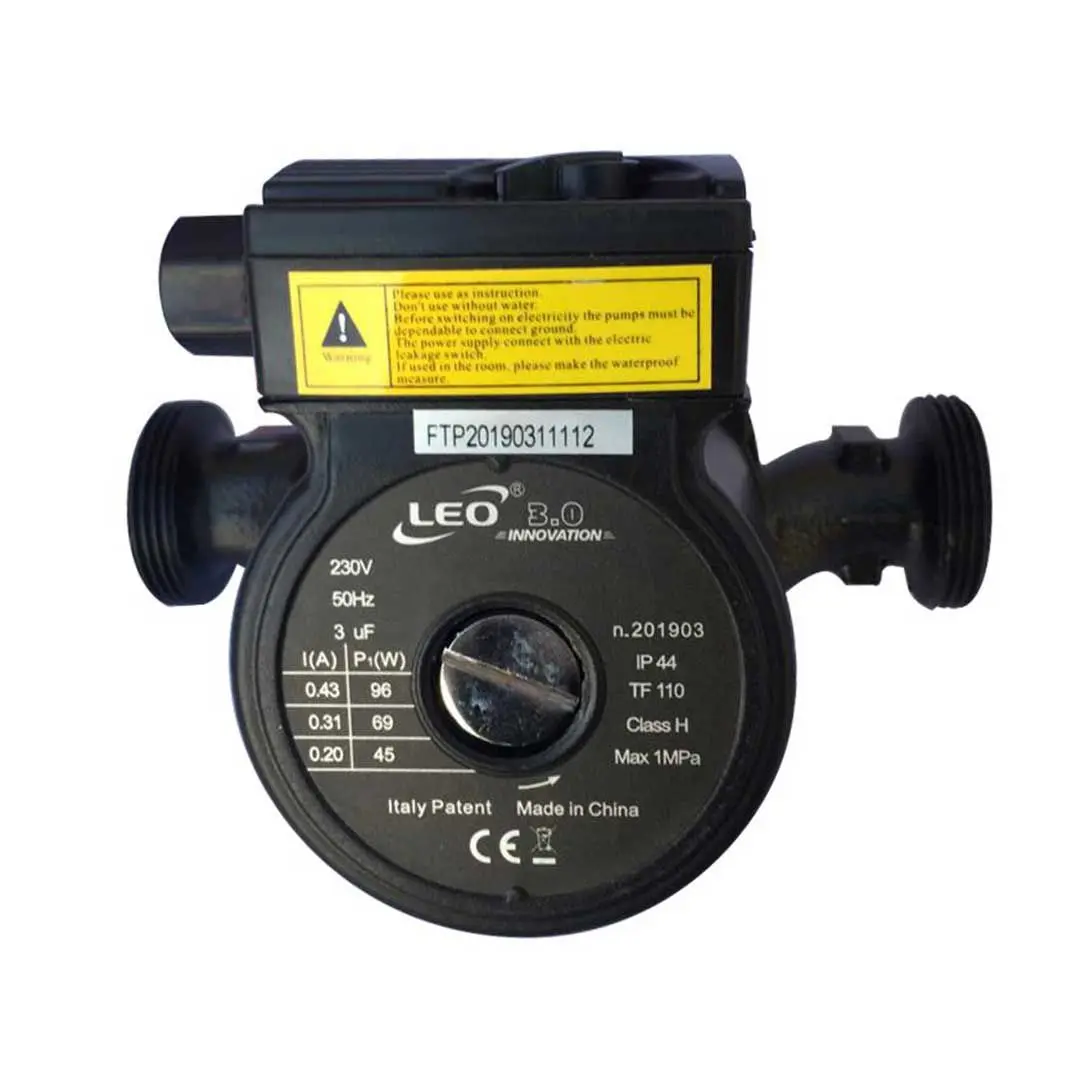

پمپ سیرکولاتور با سه دبی لئو مدل LRP15-60/130 از پمپ های سری LRP لئو که به عنوان پمپ های پکیج نیز شناخته می شوند، می باشد. ویژگی منحصر به فرد این پمپ سیرکولاتور سه سرعته بودن موتور پمپ است که امکان تنظیم دستی آن برای سه سرعت با تامین سه هد و دبی متفاوت وجود دارد. این مزیت باعث صرفه جویی در مصرف انرژی می شود، زیرا امکان تنظیم دور موتور در فصولی که نیاز به توان کامل نیست وجود دارد.
علاوه بر این در حالت سرعت کم موتور، دبی آب عبوری از پمپ پکیج لئو کمتر شده و در نتیجه صدای تولید شده توسط پمپ نیز کمتر می شود. پمپ سیرکولاتور سه سرعته LRP15-60/130 لئو مانند سایر پمپ های سیرکولاتور برای گردش آب در سیستم های سرمایشی و گرمایشی مورد استفاده قرار می گیرد.
پمپ های سری LRP لئو به تکنولوژی موتور آب موتور آب خنک مجهز می باشند، که به خنک سازی موتور و سیم پیچ آن کمک می کند. این مزیت باعث افزایش طول الکتروموتور پمپ می شود و از موتور در بار بالا محافظت می کند.
نحوه عملکرد پمپ سیرکولاتور سه سرعته LRP15-60/130 لئو به این صورت است که حرکت چرخشی موتور پمپ باعث به حرکت در آمدن پروانه آن می شود. با ورود آب از راه دهانه ورودی و حرکت آن بین پره های پروانه، پره ها شروع به چرخش می کنند؛ و پس از گرفتن انرژی جنبشی از طریق پروانه های پمپ سیرکولاتور، حرکت جریان آب در اثر نیروی گریز از مرکز به سمت محیط خارجی پروانه شروع می شود. برای کارکرد صحیح پمپ سیرکولاتور لئو، شفت الکتروموتور آن باید در راستای افق قرار گیرد.
با توجه به موقعیت نصب پمپ سیرکولاتور، می توان این پمپ ها را به دو دسته پمپ خطی و زمینی سیرکولاتور تقسیم بندی کرد. پمپ خطی سیرکولاتور که بر روی مدار نصب می شوند و می توانند تک قلو، دو قلو، تک دور یا چند دور باشند. پمپ های سیرکولاتور زمینی که برای سیرکوله کردن آب در ظرفیت های بالای مورد استفاده قرار می گیرد و به دلیل سنگین بودن بر روی زمین قرار می گیرند. برای کم کردن ارتعاشات این نوع پمپ های سیرکولاتور از ضربه گیرهای مخصوص استفاده می شود.
پمپ سیرکولاتور leo مدل LRP15-60/130 دارای مزیت های زیر می باشد:
1- الکتروموتور با تکنولوژی آب خنک برای جلوگیری از داغ شدن موتور
2- قابلیت تنظیم موتور در سه حالت مختلف (با تغییر در دبی و هد) که باعث کاهش هزینه های انرژی مصرفی می شود.
3- سیم پیچ الکتروموتور مسی
4- یک سال گارانتی
5- ایجاد صدای کم در هنگام کار
6- قابلیت پمپاژ آب در دمای بالا
7- پمپ سیرکولاتور ارزان قیمت و با کیفیت
پمپ سیرکولاتور پکیج لئو مدل LRP15-60/130 مانند سایر پمپ های پکیج (LRP) دارای مشخصات و ویژگی های کلی به صورت زیر می باشد.
بدنه پمپ (Body) | چدن ضد زنگ |
پروانه (Impller) | نوریل با قابلیت تحمل دما تا 150 درجه سانتی گراد |
شفت (Shaft) | سرامیکی (آلومینیوم اکسید 99%) |
دمای مجاز سیال | 2 تا 110 درجه سانتی گراد |
برق ورودی | تک فاز 220 ولت و فرکانس 50 هرتز |
وزن پمپ | 2.32 کیلوگرم |
نوع اتصالات | رزوه ای |

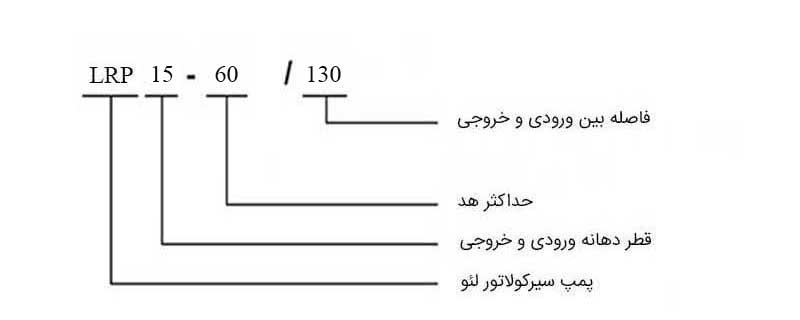

برای تفکیک مدل های مختلف پمپ های سیرکولاتور سری LRP لئو، کارخانه سازنده این پمپ ها از یک کد شناسایی شامل اعداد و عبارات استفاده کرده است. در پمپ سیرکولاتور LRP15-60/130 هر عدد یا عبارت نشان دهنده مشخصه ای از پمپ به شرح زیر می باشد:
الکتروموتور تک فاز پمپ سیرکولاتور LRP15-60/130 لئو نیز دارای مشخصات فنی زیر می باشد:
• کلاس عایق بندی (Protection Class): کلاس H
• کلاس حفاظتی (Isolation Class): کلاس IP44
• یاتاقان (Bearing) سرامیکی از جنس آلومینا (آلومینیوم اکسید) 99%
• دارای سیم پیچی مسی
• موتور سه سرعته (سه حالت برای دبی و هد) برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی
• سیال مجاز: سیال تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ به عبارت دیگر سیالی با خواصی نزدیک به آب
کلاس عایق بندی و حفاظتی پمپ پکیج سه سرعته لئو LRP15-60/130 در جدول زیر با توضیح آنها آمده است.
نوع کلاس | درجه | توضیح |
کلاس حفاظتی | IP44 | عدد 4 اول: نشان دهنده این است که قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر حفاظت می شود (حفاظت در برابر سیم و نوار)؛ |
کلاس عایق بندی | H (بالاترین کلاس در بین کلاس های عایق حرارتی) | قابلیت تحمل دمای سیم پیچ موتور: 140 درجه سانتی گراد |
در یک سیستم گردشی و مدار بسته، از لوله هایی با اندازه مختلف، انواع شیرهای دو راهه و سه راهه و مدارهای سری و موازی با اندازه های مختلف استفاده می شود، بنابر این محاسبه عملکرد پمپ کار ساده ای نیست، اما برای پمپ های سیرکولاتور پارامترهایی وجود دارد که عملکرد پمپ را بر اساس آن می سنجند. از مهم ترین پارامترها در خرید پمپ های سیرکولاتور توان طولی ارسال پمپ یا همان هد پمپ است.
برای محاسبه هد پمپ باید دورترین وسیله ای که قرار است آب گرم یا سرد به آن برسد را در نظر گرفت. سپس بر اساس انرژی کل مورد نیاز ساختمان، محاسبات هد و دبی پمپ سیرکولاتور را انجام داد.
قبل از هر چیز باید بدانیم: به دلیل بسته بودن مدار سیستم های سرمایشی و گرمایشی، پمپ سیرکولاتور باعث افزایش فشار سیستم نمی شود، بلکه وظیفه پمپ سیرکوله جبران افت فشارهای طولی است که به دلیل مشکلات در بخش های مختلف از جمله سیستم لوله کشی، شیر آلات، رادیاتورها، دیگ و ... اتفاق می افتد.
H= ((L+0.5L)*0.03)+H1
در محاسبه هد پمپ های سیرکولاتور که بر حسب متر بیان می شود، طبق فرمول بالا پارامترهای زیر نقش دارند:
• L: طول مسیر رفت و برگشت لوله کشی تا دور ترین نقطه سرمایشی یا گرمایشی، شامل طول های عمودی و افقی لوله کشی
• ضریب 0.5: برای تلفات اتصالات و شیر آلات که به صورت سر انگشتی معادل 50% مسیر رفت و برگشت لوله کشی در نظر گرفته می شود.
• مقدار 0.03: نشان دهنده تلفات اصطکاکی لوله می باشد که با توجه به جنس و قطر لوله عددی بین 2.5 تا 4 متر در هر 100 متر لوله در نظر گرفته می شود.
• H1: مقدار این پارامتر به تلفات تجهیزات مکانیکی موتورخانه مثل دیگ، مبدل، منبع کویلی و ... بستگی دارد. این پارامتر با توجه به پیچیدگی تجهیزات بین 1.5 تا 2.5 در نظر گرفته می شود. برای به دست آوردن مقدار دقیق تلفات اصطکاکی تجهیزات موتورخانه، می توان به کاتالوگ شرکت سازنده آنها مراجعه کرد.

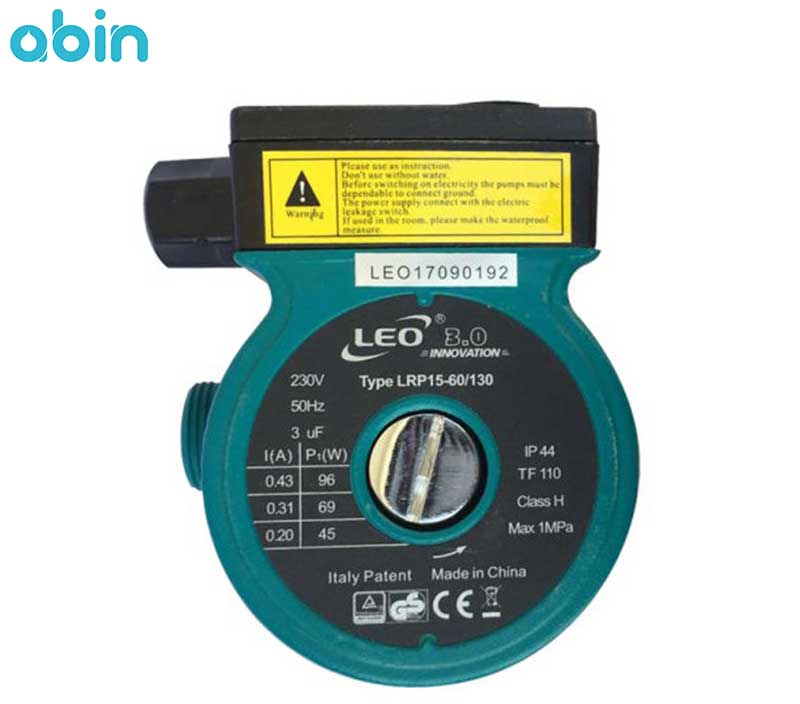

پمپ سیرکولاتور 13 سانتی متری LRP15-60/130 لئو از پمپ های سه سرعته با قابلیت تنظیم سرعت موتور در سه حالت مختلف برای هد و دبی می باشد. این مزیت پمپ های سیرکوله سری LRP لئو باعث می شود در صورتی که کل توان پمپ از نظر هد و دبی، در سیستم مورد نیاز نباشد، بتوان با کاهش سرعت و دور موتور، مصرف انرژی را تا حد قابل توجهی کاهش داد.
از پمپ سیرکولاتور LRP15-60/130 برای به گردش در آوردن و به اصطلاح سیرکوله کردن آب در سیستم های مدار بسته گرمایشی و سرمایشی استفاده می شود. این پمپ سیرکوله لئو دارای تکنولوژی جدید موتور آب خنک می باشد که چرخش آب داخل روتور آن باعث خنک شدن موتور آن می شود؛ به همین دلیل هم به آن پمپ روتور خیس (wetted rotor) نیز گفته می شود، که در شرایط بار کاری بالا در برابر حرارت مقاومت بالایی دارد.
پمپ سیرکولاتور لئو مدل LRP15-60/130 دارای قطر ورودی و خروجی 15 میلی متر و حداکثر هد (فشار اعمال شده بر آب) 6 متر می باشد. هم چنین فاصله بین ورودی و خروجی (طول پمپ) 13 سانتی متر است.
پمپ های سیرکولاتور لئو دارای مدل های متنوعی می باشند که ممکن است انتخاب پمپ متناسب با نیاز سیستم مورد نظر را مشکل کند. در صورتی که برای خرید پمپ سیرکولاتور نیاز به مشاوره دارید، می توانید از طریق تماس تلفنی با کارشناسان سایت تصفیه آب abin.ir در ارتباط باشید.
