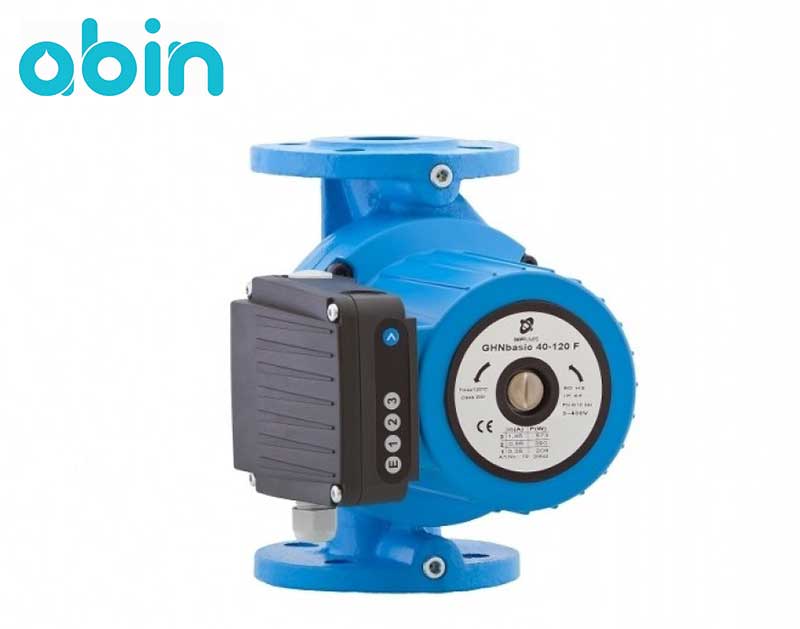

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 80-120F

پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNbasic II 80-120F

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 80-120F از پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور قابلیت تنظیم برای سه سرعت مختلف را دارد و دارای عملکرد سه فاز می باشد، به همین دلیل به آن پمپ سیرکولاتور سه سرعته آبی نیز گفته می شود. از پمپ سیرکولاتور خطی GHNbasic II 80-120F برای گردش آب در سیستم های مدار بسته سرمایشی، گرمایشی و تهویه مطبوع استفاده می شود. از مزیت های پمپ های سری GHNbasic II تولید برند IMP داشتن اتصالات فلنجی می باشد.
پمپ سیرکولاتور خطی GHNbasic II 80-120F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت پمپ در حالات مختلف، امکان استفاده از آن در سیستم برای فصول مختلف سال امکان پذیر شده است. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNbasic II 80-120F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 80-120 گراندفوس را داشته باشد. در عنوان پمپ های سیرکولاتور IMP از لغات و اعدادی استفاده شده است که هر کدام معرف یک مشخصه فنی از پمپ می باشند، برای پمپ سیرکولاتور خطی GHNbasic II 80-120F این اعداد و حروف نشان دهنده مشخصات زیر می باشند:

•    GHNbasic II: مدل پمپ
•    عدد 65: سایز اتصالات پمپ بر حسب میلی متر
•    عدد 190: نشان دهنده حداکثر ارتفاع پمپاژ یا همان هد پمپ بر حسب دسی متر می باشد.
•    F: نشان دهنده فلنجی بودن اتصالات

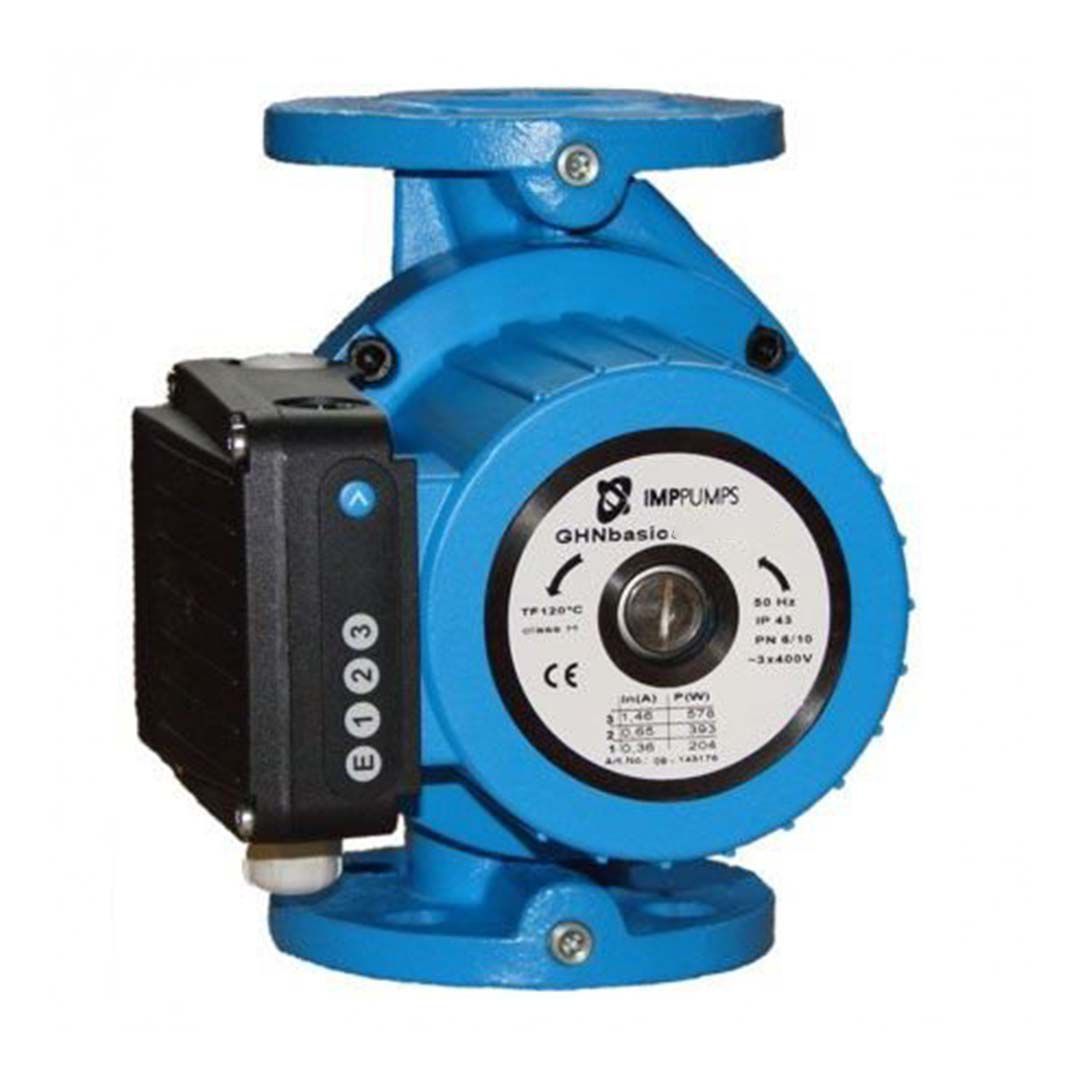

همان طور که از شکل این نوع پمپ مشخص است، زاویه بین فلنج ورودی و خروجی آن 180 درجه می باشد، به همین دلیل به پمپ GHNbasic II 80-120F، پمپ سیرکولاتور خطی گفته می شود. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند که قابلیت غوطه ور ماندن در آب را دارد.
 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، سیل مکانیکی این نوع پمپ ها با پمپ های معمول تفاوت دارد. جام روتور و درپوش استیل این نوع پمپ تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. مزایای اصلی پمپ هایی با موتور آبگرد شامل: صرفه جویی در مصرف انرژی و سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب می باشد.

نکته مهم در بهره برداری و استفاده از پمپ های سری GHNbasic II برند IMP این است که این نوع پمپ به هیچ وجه نباید بدون آب کار کند، این پمپ ها زمانی باید راه اندازی شوند که داخل آنها حتی برای چند ثانیه از آب پر شده باشد.

کیفیت و نوع سیال ورودی به پمپ

پمپ های سیرکولاتور در مسیر رفت آب به داخل لوله ها باید نصب شوند. این پمپ ها تابع بار حرارتی می باشند و هر چه ظرفیت حرارتی پمپی بیش تر باشد، اندازه آن بزرگ تر می شود. واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از پمپ های سیرکولاتور تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% برای سری GHNbasic II  نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNbasic II 80-120F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:

1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.

2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.

حداقل فشار ورودی در دهانه مکش پمپ

برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNbasic II 80-120F، میزان فشار با توجه به دمای سیال در گردش مطابق جدول زیر می باشد.

مزایای پمپ سیرکولاتور خطی GHNbasic II 80-120F

پمپ سیرکولاتور خطی GHNbasic II 80-120F از پمپ های تولید شرکت IMPPumps می باشد که تولید کننده بسیاری از برندهای معروف پمپ های آب و سیرکولاتور در اروپا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده از تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند و قابلیت جایگزینی با پمپ های سایر برندها را دارا می باشند. جایگزینی این پمپ سیرکولاتور با پمپ های سایر برندها، بدون نیاز به تغییرات در نصب و تحمیل هزینه اضافی قابل انجام است. از جمله مزیت های پمپ سیرکولاتور خطی GHNbasic II 80-120F می توان به موارد زیر اشاره کرد:

1-    صدای بسیار کم در زمان روشن بودن
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما (حداکثر 120 درجه سانتی گراد)
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال (محافظ یا رله حرارتی) داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی (Flange)
14-    قابلیت تنظیم در سه سرعت ثابت

مشخصات پمپ سیرکولاتور خطی IMP مدل GHNbasic II 80-120F

پمپ سیرکولاتور خطی IMP مدل GHNbasic II 80-120F یک پمپ دارای عملکرد سه فاز (380 ولت) می باشد. این پمپ آب دارای فرکانس 50 هرتز و موتوری با قدرت 1200-2800 دور در دقیقه (1/PRM) است. سایر مشخصات فنی و عملکردی پمپ GHNbasic II 80-120F شامل موارد زیر می باشد:

•    حداکثر دبی آب: 70 متر مکعب در ساعت
•    حداکثر ارتفاع پمپاژ: 12 متر
•    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
•    دمای محیط: 40 درجه سانتی گراد
•    کلاس عایق بندی: N
•    کلاس حفاظتی: IP44
•    جنس بدنه: چدن خاکستری
•    جنس پروانه: AISI 304
•    جنس شافت: AISI 431
•    جنس یاتاقان:  گرافیت
•    سایز اتصالات: 3 اینچ
•    توان موتور: 2263 وات
•    طول پمپ: 360 میلی متر

ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNbasic II 80-120F مطابق با اطلاعات جدول زیر می باشد.

اهمیت استفاده از پمپ با محدوده مناسب هد و دبی

پمپ های آب باید در محدوده مجاز هد و دبی که توسط شرکت سازنده بر روی بدنه پمپ ثبت شده است فعالیت کنند. استفاده از پمپ در محدوده غیر مجاز هد و دبی در میان مدت یا بلند مدت صدمات جبران ناپذیری را به آن وارد می کند. استفاده از پمپ در دبی های بالاتر و پایین تر از حد مجاز می تواند آسیب های جدی را به بخش های مختلف آن وارد کند.
استفاده از پمپ در محدوده دبی پایین تر از حد مجاز، آسیب ها و موارد زیر را در پی دارد:

•    به دلیل ایجاد عدم توازن در محور پمپ، فشار وارد شده به یاتاقان های پمپ افزایش پیدا می کند.
•    با افزایش فشار، مکانیکال سیل ها نیز آسیب می بینند و بازدهی پایین تری خواهند داشت. این مسئله می تواند باعث ایجاد نشتی در پمپ نیز شود.
•    هم چنین بدنه پمپ به شدت گرم می شود.

اما استفاده از پمپ در دبی های بالاتر از حد مجاز نیز می تواند باعث ایجاد مشکلات زیر شود:

•    ایجاد پدیده کاویتاسیون
•    تبخیر موضعی سیال به دلیل بالا رفتن سرعت ورود سیال به پمپ
•    سیالی که تبخیر می شود با رسیدن به پروانه پمپ، به علت بالا رفتن فشار موضعی به حباب های کوچکی تبدیل خواهد شد و با ضربه های وارد شده از تبخیر سیال، پروانه دچار خوردگی می شود.

آیا این محصول برای من مناسب است؟

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 80-120F از پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور قابلیت تنظیم برای سه سرعت مختلف را دارد و دارای عملکرد سه فاز می باشد، به همین دلیل به آن پمپ سیرکولاتور سه سرعته آبی نیز گفته می شود. از پمپ سیرکولاتور خطی GHNbasic II 80-120F برای گردش آب در سیستم های مدار بسته سرمایشی، گرمایشی و تهویه مطبوع استفاده می شود. از مزیت های پمپ های سری GHNbasic II تولید برند IMP داشتن اتصالات فلنجی می باشد.
پمپ سیرکولاتور خطی GHNbasic II 80-120F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNbasic II 80-120F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 80-120 گراندفوس را داشته باشد.
با توجه به تنوع و مدل های مختلف پمپ های سیرکولاتور IMP، ممکن است در انتخاب پمپ متناسب با نیاز خود دچار اشتباه یا سردرگمی شوید. بنابر این توصیه می شود جهت انتخاب و خرید پمپ سیرکولاتور متناسب با نیاز خود از طریق تماس تلفنی از راهنمایی و مشاوره کارشناسان مجموعه آبین استفاده کنید.
