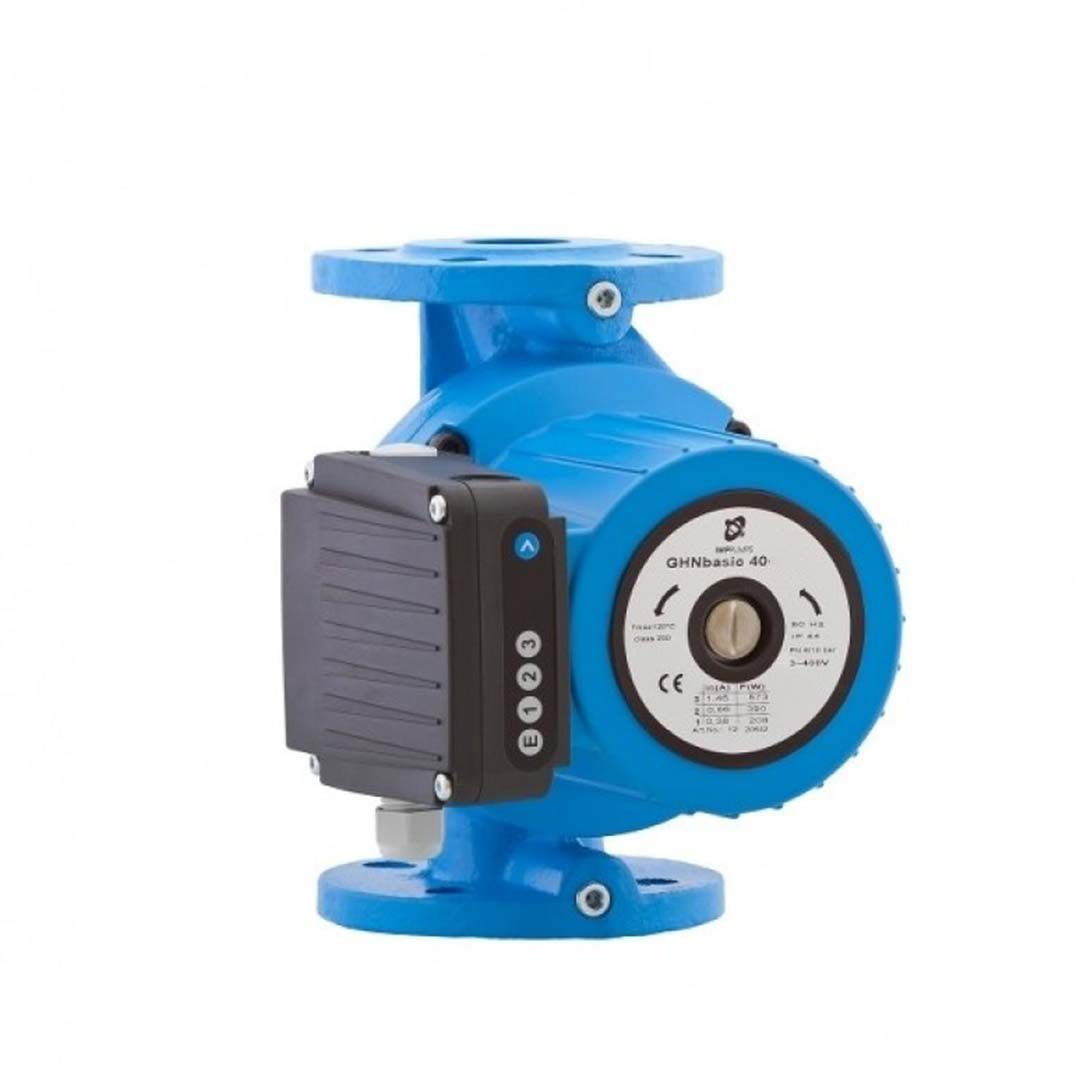

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 40-40F

پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNbasic II 40-40F

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 40-40F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. پمپ سیرکولاتور خطی GHNbasic II 40-40F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف، امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد.

لغات و اعداد مورد استفاده در عنوان پمپ سیرکولاتور خطی GHNbasic II 40-40F هر کدام معرف مشخصات زیر می باشند:

•    GHNbasic II: مدل پمپ
•    40 اول: سایز اتصالات بر حسب میلی متر
•    40 دوم: نشان دهنده حداکثر هد یا ارتفاع پمپاژ آب بر حسب متر به اضافه یک صفر در جلوی آن
•    F: نشان دهنده فلنجی بودن نوع اتصالات می باشد.

دلیل استفاده از واژه خطی در عنوان پمپ سیرکولاتور GHNbasic II 40-40F، زاویه 180 درجه ای است که بین فلنج ورودی و خروجی این پمپ وجود دارد. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.

 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. از مزیت های اصلی پمپ هایی با موتور آبگرد می توان به موارد زیر اشاره کرد:

•    صرفه جویی در مصرف انرژی
•    سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب

واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNbasic II 40-40F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:

1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.

2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.

حداقل فشار ورودی در دهانه مکش پمپ

برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNbasic II 40-40F مطابق جدول زیر می باشد.

مزایای پمپ سیرکولاتور خطی GHNbasic II 40-40F

پمپ سیرکولاتور خطی GHNbasic II 40-40F از پمپ های تولید شرکت IMP می باشد، این شرکت تولید کننده بسیاری از برندهای معروف پمپ مانند ابارا ایتالیا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده ار تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند. از جمله مزیت های پمپ سیرکولاتور خطی GHNbasic II 40-40F می توان به موارد زیر اشاره کرد:

1-    کارکرد بسیار کم صدا
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی
14-    قابلیت تنظیم در سه سرعت ثابت

مشخصات پمپ سیرکولاتور خطی IMP مدل GHNbasic II 40-40

پمپ سیرکولاتور خطی IMP مدل GHNbasic II 40-40F یک پمپ دارای عملکرد سه فاز می باشد. فرکانس کاری آن 50 هرتز و دارای موتوری با قدرت 660-1440 دور در دقیقه است. سایر مشخصات فنی و عملکردی پمپ GHNbasic II 40-40F شامل موارد زیر می باشد:

1-    حداکثر دبی آب: 10 متر مکعب در ساعت
2-    حداکثر ارتفاع پمپاژ: 3.5 متر
3-    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
4-    دمای محیط: 40 درجه سانتی گراد
5-    کلاس عایق بندی: N
6-    کلاس حفاظتی: IP44
7-    جنس بدنه: چدن خاکستری
8-    جنس پروانه: نوریل 1630V
9-    جنس شافت: AISI 431
10-    جنس یاتاقان:  گرافیت
11-    سایز اتصالات: ½-1 اینچ
12-    توان موتور: 209 وات
13-    طول پمپ: 250 میلی متر
14-    حداکثر فشار: 10 بار

ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNbasic II 40-40F مطابق با اطلاعات جدول زیر می باشد.

خطاهای احتمالی در زمان بهره برداری از پمپ

قبل از بیان خطاهای احتمالی در زمان بهره برداری از پمپ های GHNbasic II شرکت IMP، باید به نکته مهم نصب این پمپ ها اشاره کنیم. درست است که نصب این پمپ های آسان می باشد، اما لازم و ضروری است که نصب و بهره برداری از آنها توسط فرد کارشناس و با تجربه در این زمینه انجام شود، تا از آسیب به پمپ و سیستم جلوگیری کند. مراحل نصب این پمپ ها در کاتالوگ فارسی شرکت وارد کننده این محصول آمده است. در هر صورت برای آشنایی با برخی از خطاهای احتمالی در هنگام بهره برداری از پمپ های سیرکولاتور سه سرعته GHNbasic II سری 200 مطالعه جدول زیر توصیه می شود.

آیا این محصول برای من مناسب است؟

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 40-40F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. پمپ سیرکولاتور خطی GHNbasic II 40-40F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد.
از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. پمپ GHNbasic II 40-40F برند IMP برای گردش سیالات با ویژگی های ذکر شده در متن بالا در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد.
نکته مهم در رابطه با پمپ های سیرکولاتور خطی IMP این است که با توجه به تنوع و مدل های مختلفی که این پمپ ها دارند، برای انتخاب صحیح و متناسب با نیاز باید از راهنمایی افراد کارشناس و خبره در این زمینه استفاده کرد. کارشناسان مجموعه آبین پاسخگوی نیاز شما در انتخاب پمپ می باشند، بنابر این قبل از انتخاب و خرید پمپ می توانید از طریق تماس تلفنی از راهنمایی آنها در این زمینه استفاده کنید.
