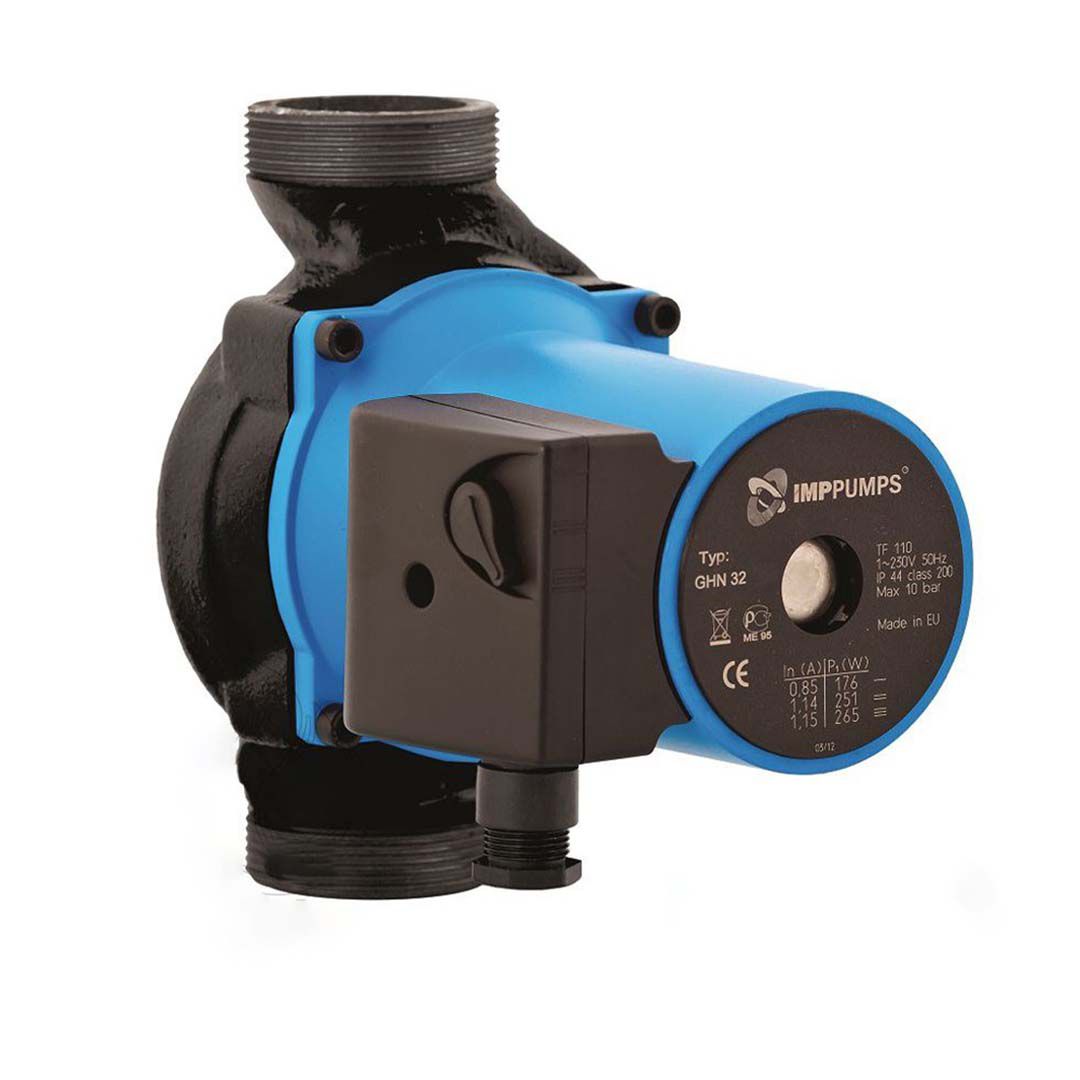

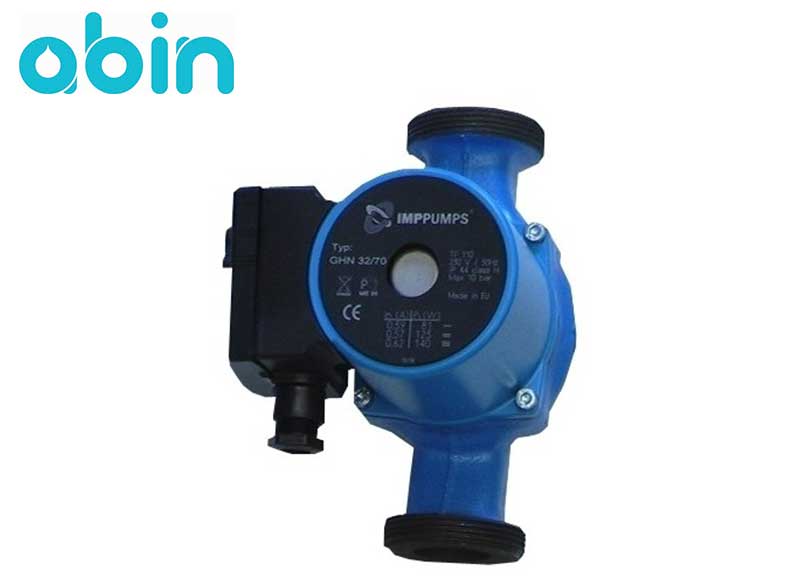

پمپ سیرکولاتور خطی مدل GHN 32/70-180 از پمپ های سیرکولاتور سه سرعته آبی تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از انواع پمپ سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. مواد اولیه با کیفیت بالا و مرغوب مورد استفاده در ساخت این پمپ های سیرکولاتور، طول عمر بالای پمپ را تضمین خواهند کرد. پمپ های ساخت شرکت IMP تحت استانداردهای بین المللی طراحی و توسعه یافته اند، به همین دلیل جایگزین مناسبی برای پمپ های سایر برندها بدون نیاز به هزینه اضافی یا تغییرات در نصب می باشند.
به این علت که زاویه بین ورودی و خروجی این پمپ ها 180 درجه می باشد به آنها پمپ خطی نیز می گویند. پمپ سیرکولاتور خطی GHN 32/70-180 قابلیت غوطه ور شدن در آب را دارد، به همین دلیل به آن پمپ آبگرد نیز گفته می شود. سوئیچ سه حالته پمپ سیرکولاتور خطی GHN 32/70-180 امکان انتخاب و تنظیم موتور در سه حالت با توان مختلف مطابق با نیاز سیستم های سرمایشی و گرمایشی در فصول مختلف سال را می دهد.
از این پمپ آب GHN 32/70-180 برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. در عنوان مدل پمپ های سیرکولاتور سری GHN برند IMP از اعدادی استفاده شده است که هر کدام مفهومی دارند، برای مثال برای پمپ سیرکولاتور GHN 32/70-180 اعداد معرف مشخصات زیر می باشند:
• GHN: نشان دهنده مدل پمپ
• عدد 32: نشان دهنده سایز خارجی دهانه مکش/ رانش بر حسب میلی متر می باشد.
• عدد 70: نشان دهنده حداکثر ارتفاع پمپاژ بر حسب متر به اضافه یک صفر در جلو عدد می باشد.
• عدد 180: نشان دهنده طول پمپ بر حسب میلی متر می باشد.
نکته مهم جهت نصب و راه اندازی پمپ سیرکولاتور آبی GHN 32/70-180 این است که برای نصب آن باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
برای عملکرد صحیح پمپ سیرکولاتور خطی IMP مدل GHN 32/70-180 دمای آب و محیط باید در محدوده مشخصی تنظیم باشد. محدوده دمایی مجاز برای این پمپ سیرکولاتور خطی در جدول زیر آمده است.
دمای محیط (درجه سانتی گراد | دمای آب (درجه سانتی گراد) | رطوبت نسبی |
35 | 110 | کمتر از 95% |
50 | 100 | |
60 | 90 | |
70 | 80 |
در پمپ های سری 100 GHN برند IMP برای جلوگیری از صدای غیر معمول، ایجاد پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ، باید فشار در قسمت مکش پمپ یا همان فشار ورودی به حداقل برسد. این فشار در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود، که در دماهای مختلف سیال مطابق با اطلاعات موجود در جدول زیر می باشد:
دمای آب (درجه سانتی گراد) | حداقل فشار ورودی پمپ |
50 | 0.05 بار معادل 0.5 متر ستون آب |
80 | 0.4 بار معادل 4.1 متر ستون آب |
110 | 1.1 بار معادل 11.2 متر ستون آب |
پدیده کاویتاسیون زمانی به وجود می آید که فشار مطلق در ورودی پمپ کمتر یا مساوی فشار بخار مایع شود. در این حالت مایع بخار شده و حباب های بخار به همراه جریان سیال با عبور از پروانه پمپ و قرارگیری در فشار بالا، در اثر چرخش پروانه و فشار بالای پمپ منفجر شده و صدای زیاد و ارتعاشات تولید می کند. علاوه بر این پدیده کاویتاسیون باعث کاهش بازدهی پمپ و وارد آمدن آسیب جدی به آن و هم چنین ایجاد خوردگی در بدنه و پروانه می شود.
علاوه بر تبخیر سیال، پدیده کاویتاسیون می تواند با مکش هوا به داخل پمپ نیز ایجاد گردد. برای مثال مشکلاتی مانند آب بندی نبودن پمپ و غیره باعث می شود، هوا همراه سیال به داخل پمپ کشیده شود و باعث ایجاد این پدیده گردد.
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 32/70-180 باعث شده است از نظر دبی و نوع هد با پمپ سیرکولاتور خطی UPS 32-70 گراندفوس قابلیت رقابت داشته باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم و مصرف کم انرژی در هنگام کار کردن است.
به دلیل کیفیت بسیار بالای مواد اولیه مورد استفاده در طراحی و ساخت پمپ های ساخت شرکت IMPPUMPS، پمپ GHN 32/70-180 از نظر قیمت، کیفیت و سایر ویژگی ها با پمپ گراندفوس مدل UPS 32/70 قابلیت رقابت دارد. از مزیت های این پمپ سیرکولاتور خطی این است که در تکنولوژی جدید این پمپ نیاز به پیچ هواگیری نمی باشد. در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد. از دیگر مزایای پمپ GHN 32/70-180 می توان به موارد زیر اشاره کرد:
• کارکرد بسیار کم صدا (میزان نویز ایجاد شده توسط این پمپ کمتر از 43 دسی بل می باشد)
• مصرف برق بسیار پایین
• دارای 12 ماه گارانتی
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
• قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
• نصب آسان
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
پمپ سیرکولاتور خطی مدل GHN 32/70-180 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ 50 هرتز و تعداد دور موتور آن در یک دقیقه برابر با 1109 تا 2340 می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور سه سرعته آبی GHN 32/70-180 شامل موارد زیر می باشد:
1- حداکثر دبی آب: 6 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 7 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: H
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: AISI 420
8- جنس یاتاقان: گرافیت
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): 1/4-1 اینچ
10- سایز داخلی دهانه مکش/ رانش: 2 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 140 وات
15- طول پمپ: 180 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
ارتفاع آبدهی پمپ سیرکولاتور خطی GHN 32/70-180 بر اساس دبی آب ورودی به پمپ مطابق جدول زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
6.5 | 0 |
5.6 | 1 |
4.7 | 2 |
3.8 | 3 |
2.8 | 4 |
1.7 | 5 |
0.5 | 6 |
قبل از انتخاب و خرید یک پمپ سیرکولاتور لازم است ابتدا به کمک یک کارشناس به سوالات زیر پاسخ دهید:
1- به یک پمپ خطی نیاز دارید یا یک پمپ زمینی برای کاربرد شما مناسب تر است؟
2- نوع اتصال مورد نیاز شما از نوع دنده ای است یا فلنجی؟
3- میزان هد (ارتفاع پمپاژ) و دبی آب در گردش مورد نیاز برای سیستم شما چقدر است؟
4- با توجه به ساختمان به چه نوع موتوری نیاز دارید؟
5- قدرت و دور موتور پمپ مورد نیاز شما باید چقدر باشد؟
6- میزان آبدهی پمپ باید چقدر باشد؟
7- قطر دهانه ورودی و خروجی پمپ سیرکوله چقدر است؟
8- کدام برند و مدل برای کاربرد مورد نظر مناسب تر است؟
نصب صحیح و مطابق با استاندارد پمپ سیرکولاتور بر عمکلرد پمپ تاثیر زیادی دارد. بنابر این در ادامه متن سعی شده است مهم ترین نکات برای نصب صحیح یک پمپ سیرکولاتور بیان شوند. لازم به ذکر است که در عین ساده بودن نصب این نوع پمپ، نصب آنها باید حتما توسط یک کارشناس و فرد خبره انجام شود.
1- برای نصب پمپ سیرکولاتور در خط لوله، باید مطابق با جهت فلش حک شده بر روی پمپ که نشان دهنده جهت جریان ورودی می باشد، نصب پمپ در جهت درست انجام شود.
2- زمانی که آب با دمای بالا وارد پمپ شود، عملکرد آن با لرزش و صدا همراه می شود. در این حالت ممکن است، پروانه پمپ در معرض پدیده کاویتاسیون قرار گیرد که باعث خوردگی در پروانه می شود. بنابر این باید هد مثبت خالص مکش در دسترس (NPSHA) را افزایش داد. برای بالا بردن NPSHA، باید تا جایی که امکان دارد طول مسیر لوله کشی را کاهش داد و یا از لوله هایی با زبری کمتر مانند لوله های PVC استفاده کرد. علاوه بر این استفاده حداقل از اتصالات در لوله ها و کاهش تعداد زانویی های به کار رفته در مدار نیز در افزایش NPSHA موثر خواهد بود.
3- قبل از راه اندازی پمپ حتما چک شود که جهت حرکت آب داخل پمپ مطابق با جهت فلش حک شده بر روی بدنه پمپ باشد.
4- برای پمپ هایی که دارای سوئیچ انتخاب دور می باشند، در بیش تر موارد می توان دور پمپ را پایین آورد، بدون این که گرمایش ساختمان کم شود، این کار باعث می شود میزان مصرف برق به مقدار قابل توجهی کاهش یابد.
پمپ سیرکولاتور خطی مدل GHN 32/70-180 از پمپ های سیرکولاتور سه سرعته آبی تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. مواد اولیه با کیفیت بالا و مرغوب مورد استفاده در ساخت این پمپ های سیرکولاتور، طول عمر بالای پمپ را تضمین خواهند کرد.
از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMPPUMPS برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. با توجه به سه سرعته بودن پمپ GHN 32/70-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور در فصول مختلف سال وجود دارد.
کیفیت بالای مواد اولیه استفاده شده در طراحی و ساخت پمپ سیرکولاتور خطی GHN 32/70-180 باعث شده است از نظر دبی و نوع هد معادل پمپ UPS 32-70 گراندفوس باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن و مصرف کم انرژی می باشد.
نصب پمپ سیرکولاتور خطی GHN 32/70-180، حتما باید توسط یک تکنسین مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کند، انجام شود. توصیه می شود، جهت انتخاب پمپ سیرکولاتور مناسب از راهنمایی کارشناسان مجرب در این زمینه استفاده کنید، برای این منظور می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید.
