پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 15/60-130 از نوع پمپ های سانتریفیوژی تولید شرکتIMPPUMPS اسلوونی می باشد. علت نامگذاری این پمپ به نام پمپ خطی، این است که زاویه بین ورودی و خروجی آن 180 درجه می باشد. از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. پمپ های سری GHN برند IMP برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع کاربرد دارند. با توجه به سه سرعته بودن پمپ GHN 15/60-130، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف وجود دارد.
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 15/60-130 باعث شده است از نظر دبی و نوع هد معادل پمپ خطی گراندفوس مدل UPS 15-60 باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم آن در هنگام کار کردن است. هم چنین به دلیل این که الکتروموتور این پمپ توانایی تامین 1980 دور در دقیقه را دارد، بنابر این می تواند بدون نیاز به استراحت به کار خود ادامه دهد.
برای نصب و راه اندازی پمپ سیرکولاتور آبی GHN 15/60-130 باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
پمپ سیرکولاتور از دسته پمپ های سانتریفیوژ و از پر مصرف ترین پمپ ها در بخش تاسیسات می باشد. نام های دیگر این پمپ شامل پمپ خطی، پمپ آب گرم و یا پمپ سیرکوله می باشد. پمپ سیرکولاتور وظیفه گردش آب در سیستم های سرمایشی، تهویه مطبوع و گرمایشی را دارد که در آنها، آب تا دمای 140 درجه سانتی گراد به گردش در می آید.
به بیان دیگر پمپ های سیرکولاتور، بعد از تامین آب گرم در دیگ های حرارت مرکزی و هم چنین آب سرد در چرخه سرمایشی چیلر و سیستم سرمایشی ساختمان، وظیفه حرکت آب گرم یا سرد در لوله های از موتورخانه تا محل های تبادل حرارت مثل رادیاتورها، فن کویل ها و سیستم های هواساز را بر عهده دارد. از خصوصیات مهم پمپ های سیرکولاتور، صدای کم آنهاست. این پمپ ها دارای مکش منفی نیستند و برای پمپاژ، سیال باید حتما بر روی پمپ مسلط یا اصطلاحا بر آن سوار باشد.
پمپ های سیرکولاتور آب برای سیستم های سرمایشی و گرمایشی ساختمان های کوچک و متوسط کاربرد دارند. این پمپ ها دارای انواع خطی و زمینی می باشند و نسبت به پمپ های آبرسانی مشابه موجود در بازار توان الکتریکی بسیار کمی مصرف می کنند. پمپ های خطی با اتصالات رزوه ای یا فلنجی بر روی لوله نصب می شوند. پمپ های زمینی نیز بر روی بولت های لرزه گیر و شاسی مناسب تراز شده و مورد استفاده قرار می گیرند.
به دلیل این که اصولا پمپ های سیرکولاتور تنها برای گردش آب در سیستم های گرمایشی و سرمایشی مورد استفاده قرار می گیرند، اصطلاحا آب بر روی آنها سوار می باشد و دیگر نیازی به توانایی مکش آب از سطوح پایین تر (مانند آنچه در پمپ های آبیاری و آبرسانی اتفاق می افتد) را ندارند.

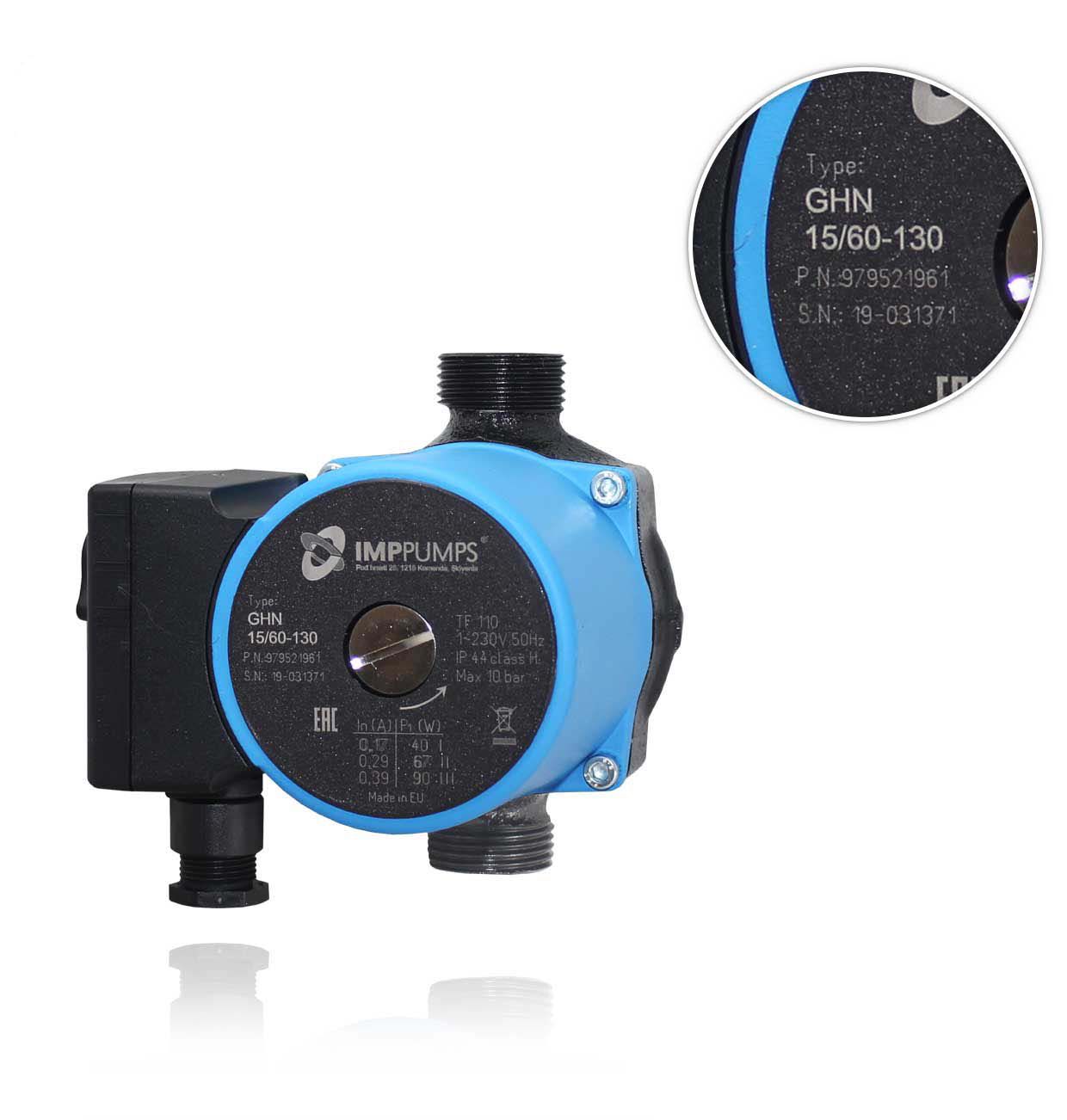

پمپ سیرکولاتور خطی مدل GHN 15/60-130 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ 50 هرتز و تعداد دور موتور آن در یک دقیقه برابر با 1080 تا 1980 می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور خطی شامل موارد زیر می باشد:
1- حداکثر دبی آب: 3.5 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 6 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: H
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: AISI 420
8- جنس یاتاقان: گرافیت
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): ½ اینچ
10- سایز داخلی دهانه مکش/ رانش: 1 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 90 وات
15- طول پمپ: 130 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
جدول ارتفاع آبدهی پمپ GHN 15/60-130 بر اساس دبی آب ورودی به پمپ به صورت زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
5.8 | 0 |
4.7 | 1 |
3.2 | 2 |
1.1 | 3 |
به دلیل کیفیت بسیار بالای مورد استفاده در طراحی پمپ های ساخت شرکت IMPPUMPS، این پمپ ها از نظر قیمت، کیفیت و سایر ویژگی ها با برند هایی مانند گراندفوس قابلیت رقابت دارند. از جمله مزایای این پمپ شامل موارد زیر می باشد:
• کارکرد بسیار کم صدا (میزان نویز ایجاد شده توسط این پمپ کمتر از 43 دسی بل می باشد)
• مصرف برق بسیار پایین
• دارای 18 ماه گارانتی
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• دارای کارکرد مداوم
• بدون نیاز به پیچ هواگیری در تکنولوژی جدید این پمپ: در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد.
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
از پارامترهای مهم در انتخاب یک پمپ سیرکولاتور می توان به: خطی یا زمینی بودن، محاسبه دقیق میزان دبی و هد پمپ، نوع اتصالات (رزوه ای یا فلنجی)، قطر دهانه ورودی و خروجی، دور و قدرت موتور، برند و مدل پمپ اشاره کرد.
برای محاسبه دبی آب در سیستم های سرمایشی و گرمایشی جهت انتخاب پمپ از دو فرمول زیر برای محاسبه دبی هر مقطع از سیستم استفاده می شود، که از نتیجه آن قطر لوله و دبی پمپ سیرکولاتور مورد نیاز محاسبه می شود:
1- سیستم های گرمایشی: با تقسیم کیلوکالری هر مقطع از سیستم بر عدد 2500، دبی یا حجم آب در گردش همان مقطع از سیستم گرمایش بر حسب گالن در دقیقه (GPM) به دست می آید:
Kcal/2500 = BTU/10000 = GPM
2- سیستم های سرمایشی: با تقسیم کیلوکالری هر مقطع از سیستم بر عدد 1250، دبی یا حجم آب در گردش همان مقطع از سیستم گرمایش بر حسب گالن در دقیقه (GPM) به دست می آید:
Kcal/1250 = BTU/5000 = GPM
یکی از نکات مهم در استفاده از پمپ های سیرکولاتور این است که چون تنها وظیفه این پمپ ها در سیستم های سرمایشی و گرمایشی، جبران افت فشار اصطکاکی جریان آب در طول لوله ها، اتصالات و دیگر بخش های سیستم می باشد. بنابر این هد مورد نیاز پمپ های سیرکولاتور نسبت به پمپ های آبرسانی مورد استفاده در پروژه بسیار کمتر بوده و باعث می شود پمپ سیرکولاتوری با توان و قدرت موتور کمتر برای پروژه نیاز باشد.
در صورتی که از طرح لوله کشی برگشت معکوس در ساختمان های متوسط و بزرگ استفاده شده باشد، امکان دست یابی به حداقل توان و قدرت موتور مورد نیاز پمپ سیرکولاتور وجود دارد؛ علاوه بر این مناسب ترین توزیع یکنواخت جریان در لوله کشی سیستم های گرمایشی و سرمایشی توسط پمپ سیرکولاتور تامین می شود.
این نکته را فراموش نکنید که در صورت تامین نشدن فشار یا هد کافی توسط پمپ سیرکولاتور، آب سرد یا گرم سیستم قادر به عبور از لوله ها و رسیدن به سیستم های گرمایشی و سرمایشی نخواهد بود و سیستم ها نیز با ظرفیتی کمتر از توان واقعی خود قادر به تامین سرمایش و گرمایش می باشند. هم چنین در صورتی که دبی یا هد پمپ سیرکولاتور بیش از اندازه محاسبه شود، امکان سرریز آب از منبع انبساط باز سیستم گرمایش یا سرمایش نیز وجود دارد.
بنابر این برای انتخاب پمپ سیرکولاتور مورد نیاز و متناسب با کاربرد خود می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید.
پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 15/60-130 از نوع پمپ های سانتریفیوژی تولید شرکت IMPPUMPS اسلوونی می باشد. علت نامگذاری این پمپ به نام پمپ خطی، این است که زاویه بین ورودی و خروجی آن 180 درجه می باشد. از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMPPUMPS برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. با توجه به سه سرعته بودن پمپ GHN 15/60-130، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف وجود دارد.
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 15/60-130 باعث شده است از نظر دبی و نوع هد معادل پمپ خطی گراندفوس مدل UPS 15-60 باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن است. هم چنین به دلیل این که الکتروموتور این پمپ توانایی تامین 1980 دور در دقیقه را دارد، بنابر این می تواند بدون نیاز به استراحت به کار خود ادامه دهد.
برای انتخاب پمپ های سیرکولاتور خطی باید پارامترهایی شامل این موارد را در نظر گرفت: خطی یا زمینی بودن، محاسبه دقیق میزان دبی و هد پمپ، نوع اتصالات (رزوه ای یا فلنجی)، قطر دهانه ورودی و خروجی، دور و قدرت موتور، برند و مدل پمپ
هم چنین توصیه می شود جهت انتخاب پمپ سیرکولاتور مناسب از راهنمایی کارشناسان مجرب در این زمینه استفاده کنید. نصب پمپ نیز حتما باید توسط تکنسین های مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کنند، انجام شود.
