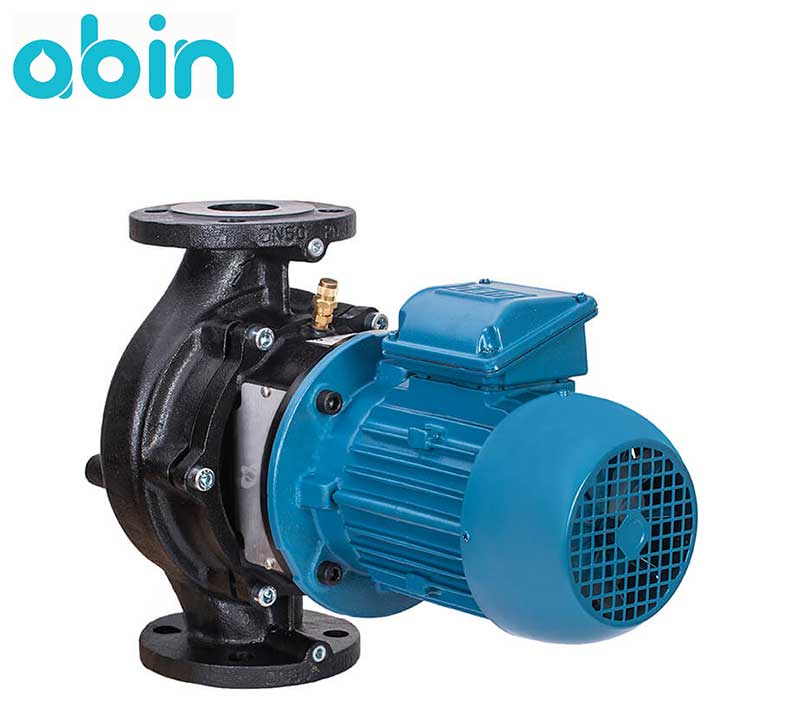

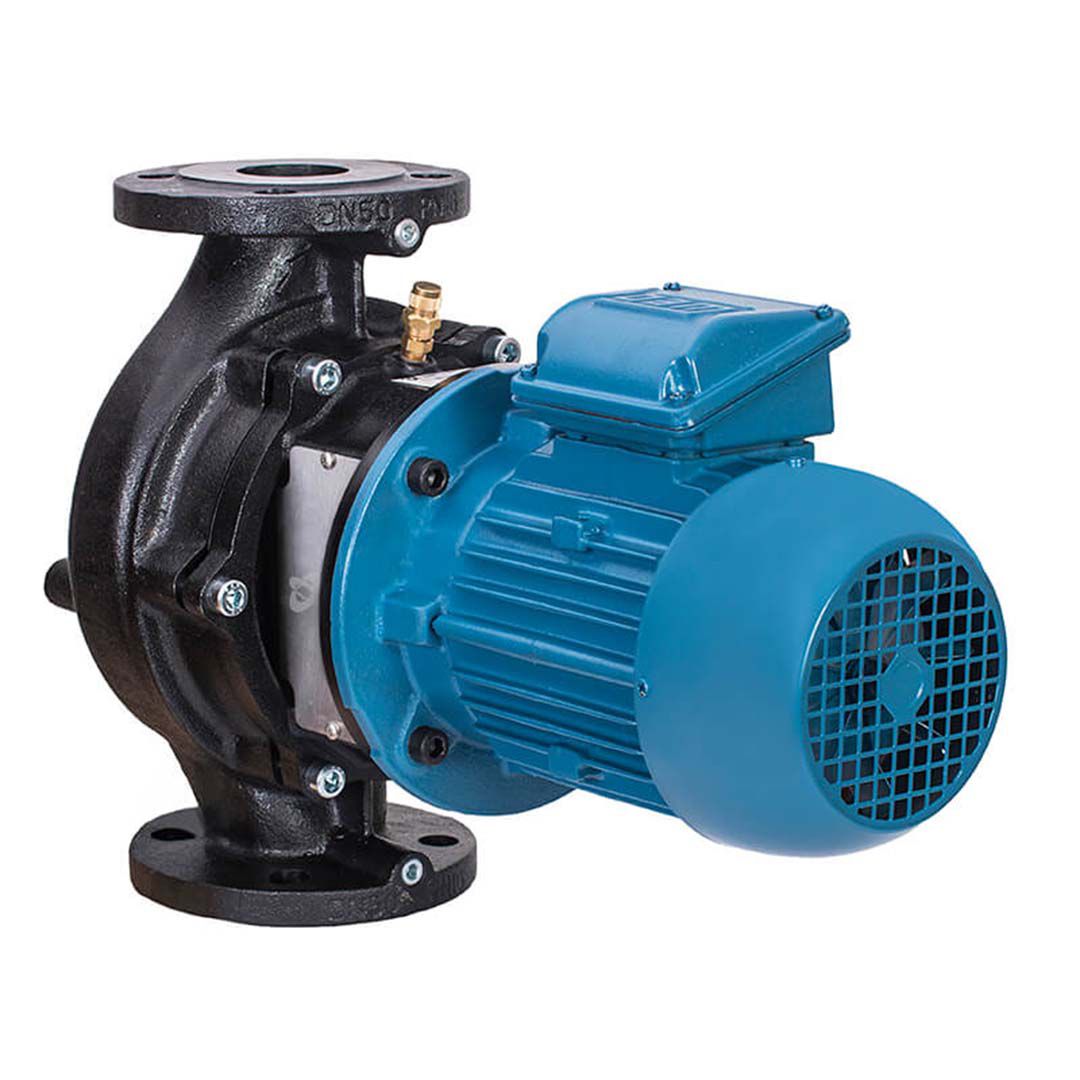

پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دو قطب مغناطیسی دارند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ CL 50-160/2/1.1 از سری های رایج پمپ سیرکولاتور IMP است که دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد.
پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند است. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-160/2/1.1 ساخت برند Weg آلمان می باشد.
پمپ های دوپل خطی IMPPUMPS از پمپ های کوپل بسته، با یک پروانه و از نوع پمپ های سانتریفیوژی با موتور الکتریکی استاندارد دارای شافت با طول زیاد می باشد. محفظه این پمپ های سیرکولاتور خطی با اتصالات مکش و رانش دارای قطر یکسان و در یک امتداد (علت نامگذاری پمپ به نام پمپ سیرکولاتور خطی) طراحی شده است.
کلیه پمپ های سری CL برند IMP را می توان در دو وضعیت افقی و عمودی نصب و استفاده کرد. در عنوان مدل های این سری از اعداد و حروفی استفاده شده است که هر کدام بیانگر یک مشخصه از پمپ می باشند. برای پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 اعداد و حروف معرف مشخصات زیر می باشند:
• CL: مدل و سری پمپ
• عدد 50: سایز اتصالات پمپ بر حسب میلی متر
• 160: هد یا حداکثر ارتفاع پمپاژ آب بر حسب دسی متر
• عدد 2: نشان دهنده دوپل بودن موتور پمپ
• 1.1: نشان دهنده توان موتور بر حسب کیلووات می باشد.
پمپ تک سرعته موتور خشک CL 50-160/2/1.1 دارای مزایای زیر می باشد:
• صدای کم نسبت به پمپ های سیرکولاتور خطی سایر برندها
• قابلیت کارکرد مداوم
• طراحی مطابق با آخرین تکنولوژی ساخت پمپ های سیرکولاتور
• نصب آسان و هزینه نگهداری پایین
• مصرف کم انرژی
• محصول اورجینال ساخت کشور اسلوونی
• قابلیت نصب در دو حالت افقی و عمودی
• دارای اتصالات فلنجی
• دارای الکتروموتور برند Weg آلمان
• دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار
پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 دارای موتوری با قدرت 2830 دور در دقیقه می باشد. سیال مورد استفاده در این پمپ می تواند آب مطابق با استاندارد VDI 2035 و یا گلیکول 50% باشد. فرکانس کاری آن برابر با 50 هرتز و دارای وزنی برابر با 49 کیلوگرم می باشد. سایر مشخصات مربوط به پمپ CL 50-160/2/1.1 در زیر آمده است:
1- حداکثر دبی آب: 22 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ: 15 متر
3- محدوده دمای سیال: 10- تا 140 درجه سانتی گراد
4- دمای محیط: 40 درجه سانتی گراد
5- کلاس عایق بندی: F
6- کلاس حفاظتی: IP55
7- جنس هیدرولیک: EN-GJL-250
8- جنس پروانه: EN-GJL-250
9- جنس شافت: استنلس استیل (SS)
10- جنس یاتاقان: AQ1EGG
11- سایز اتصالات: 2 اینچ
12- توان موتور: 1100 وات
13- طول پمپ: 340 میلی متر
جدول ارتفاع آبدهی بر اساس دبی آب ورودی به پمپ سیرکولاتور خطی CL 50-160/2/1.1 نیز در جدول زیر آمده است.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
14.3 | 4 |
14 | 8 |
13.5 | 12 |
12.5 | 16 |
11 | 20 |
برای انتخاب یک پمپ سیرکولاتور متناسب با نیاز و کاربرد خود، قبل از هر چیز باید با کمک یک کارشناس به سوالات زیر پاسخ دهید:
1- میزان هد و دبی آب در گردش با توجه به نیاز سیستم چقدر است؟
2- به چه نوع پمپ سیرکولاتوری نیاز دارید؟ نوع خطی یا زمینی؟
3- قدرت و دور موتور پمپ باید چقدر باشد؟
4- نوع اتصالات مورد نیاز، فلنجی یا دنده ای؟
5- قطر لوله های ورودی و خروجی از پمپ سیرکولاتور
6- و در آخر برند و مدل پمپی که نیاز دارید؟
نصب پمپ های سیرکولاتور باید حتما توسط فرد کارشناس و خبره در این زمینه انجام شود. در هر صورت پس از نصب پمپ سیرکولاتور ممکن است با برخی از خطاهای احتمالی مواجه شوید. برخی از این خطاها و روش رفع آنها در جدول زیر آمده است.
خطا | علت | روش رفع خطا |
صدای زیاد در سیستم لوله کشی | وجود هوا در سیستم لوله کشی ساختمان | سیستم و پمپ سیرکولاتور هواگیری شود. |
بالا بودن هد یا دبی پمپ | در صورت امکان، سرعت چرخش موتور را کم کنید یا شیر خروجی پمپ را اندکی ببندید. در غیر این صورت پمپ را به یک مدل کوچک تر تعویض کنید. | |
صدای زیاد در پمپ | وجود هوا در پمپ | هواگیری پمپ |
ایجاد پدیده کاویتاسیون | افزایش فشار آب ورودی به پمپ. باید کنترل شود که منبع انبساط قبل از پمپ نصب شده باشد و فشار کافی برای مکش پمپ تامین شود. | |
وجود جسم خارجی داخل پمپ | موتور و پروانه پمپ را خارج کرده و کنترل کنید. از یک صافی مناسب در مدار استفاده کنید. | |
باز نبودن کامل شیر پمپ | باز کردن شیر | |
ایراد مکانیکی داخلی | پمپ را باز کرده و یاتاقان ها و دیگر قطعات دوار آن را کنترل و در صورت نیاز یاتاقان ها را تعویض کنید. | |
گرم نبودن سیستم گرمایشی | وجود هوا در سیستم لوله کشی | هواگیری سیستم و پمپ |
کوچک بودن پمپ برای سیستم | در صورت امکان سرعت موتور را افزایش دهید یا پمپ را با یک پمپ بزرگ تر جایگزین کنید. | |
کامل باز نبودن شیر پمپ | شیرهای قبل و بعد از پمپ را کاملا باز کنید. | |
اتصال نادرست برق موتور | در موتورهای سه فاز، نحوه اتصال موتور را با پلاک مشخصات کنترل کنید. | |
آمپر بالای موتور | بزرگ بودن پمپ برای سیستم | کم کردن سرعت چرخش موتور و یا بستن شیر خروجی در صورت امکان. در غیر این صورت پمپ را با پمپ کوچک تری جایگزین کنید. |
برخورد قطعات دوار و ثابت | باز کردن پمپ و بررسی وضعیت روتور، یاتاقان ها و چرخش شافت | |
نشتی از پمپ | ایراد در آب بند مکانیکی | در پمپ های گلنددار، آب بند مکانیکی را تعویض کنید. |
ایراد در اتصال پمپ به خط لوله | استفاده از واشر مناسب بین دهانه پمپ و خط لوله. به اضافه این که کنترل کنید موقع بستن پیچ ها هیچ بار اضافی از خطوط لوله به پمپ وارد نشود. اگر وزن وارد شده به پمپ زیاد است، برای تحمل آن پایه ای زیر پمپ قرار دهید. |
پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دو قطب مغناطیسی دارند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد.
پمپ سیرکولاتور خطی IMP مدل CL 50-160/2/1.1 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-160/2/1.1 ساخت برند Weg آلمان می باشد. به دلیل کفیت بالا و طراحی با استفاده از مواد اولیه مرغوب، پمپ سیرکولاتور خطی CL 50-160/2/1.1 معادل پمپ سیرکولاتور خطی TP 50-160/2 گراندفوس می باشد.
به دلیل تنوع بسیار بالا و مدل های مختلف پمپ های سیرکولاتور خطی، در انتخاب و خرید این پمپ ها نیاز به استفاده از مشاوره یک فرد کارشناس در این زمینه توصیه می شود. کارشناسان abin.ir، جهت مشاوره و انتخاب پمپ متناسب با کاربرد، از طریق تماس تلفنی پاسخگوی شما می باشند.
