پمپ سیرکولاتور خطی CNP مدل TD32-12/2 از پمپ های سانتریفیوژ خطی و تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد با هد (حداکثر فاصله انتقال سیال) 12 متر می باشد. الکتروموتور پمپ سیرکولاتور CNP مدل TD32-12/2 از نوع موتور TEFC (Totally Enclosed, Fan-cooled) می باشد. مزیت این نوع الکتروموتور این است که با توجه به طراحی خاصی که دارد، اجازه نمی دهد هوای بیرون آزادانه در فضای داخلی موتور بچرخد. هم چنین برای خنک سازی موتور پمپ، یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. موتورهای الکتریکی TEFC معمولا نسبت به موتورهای الکتریکی باز قیمت بالاتری دارند، اما در عوض در برابر شرایط آب و هوایی، آلودگی و رطوبت محیط محافظت بهتری را از پمپ ارائه می دهند.
الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD32-12/2 با قابلیت سرعت 2900 دور در دقیقه و با استانداردهای ایمنی بالا و طراحی منحصر به فردی که از آن صحبت کردیم، افزایش طول عمر پمپ را تضمین می کند. پمپ سیرکولاتور خطی CNP مدل TD32-12/2 تنها برای سیرکوله کردن سیالی با خواصی مشابه آب قابل استفاده می باشد، در غیر این صورت وجود ذرات معلق در آب ورودی ممکن است آسیب های جدی به پمپ وارد کند. سیالی که به پمپ های سیرکولاتور سری TD32 برند CNP وارد می شود باید دارای ویژگی های مانند رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن باشد.
پمپ سیرکولاتور خطی CNP مدل TD32-12/2 با برق سه فاز (380 ولت) کار می کند. هم چنین با توجه به محدوده دمای سیال مجاز برای ورود به این پمپ سیرکولاتور، در هر دو سیستم سیرکولاسیون آب گرم و هم آب سرد قابل استفاده می باشد. پمپ سیرکولاتور خطی TD32-12/2 برند CNP ابعاد کمی دارد و به همین دلیل فضای کمی در محیط اشغال می کند.
پمپ سیرکولاتور خطی CNP مدل TD32-12/2، مطابق به روز ترین تکنولوژی روز دنیا برای ساخت پمپ های سیرکولاتور طراحی و ساخته شده است. از جمله مزیت های پمپ سیرکولاتور CNP مدل TD32-12/2 می توان به موارد زیر اشاره کرد:
1- صرفه جویی در مصرف انرژی
2- صدای بسیار کم پمپ در حین کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد و در صورت بروز ایراد یا نقص فنی، تنها با باز کردن بالای پمپ می توان آن را تعمیر کرد و نیازی نیست پمپ به طور کامل از خطوط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و راحت
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی و اتصالات ایمن که باعث افزایش طول عمر و ایمنی پمپ می شود.
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
10- دارای موتور الکتریکی TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. این کار در افزایش طول عمر پمپ تاثیر زیادی دارد.
پمپ سیرکولاتور خطی CNP مدل TD32-12/2 از نظر راندمان و بازدهی معادل بسیاری از برندهای مطرح اروپایی می باشد. بدنه پمپ از جنس چدن HT200 می باشد، که استقامت پمپ را در برابر عوامل و ضربات خارجی افزایش می دهد. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD32-12/2 با رنگ دو لایه پوشیده شده است، که باعث محافظت از پمپ در برابر رطوبت محیط می شود.
قدرت موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD32-12/2 برابر با 250 وات می باشد. دیگر مشخصات مربوط به الکتروموتور این پمپ سیرکولاتور خطی در زیر آمده است:
نوع موتور | کلاس عایق بندی | کلاس حفاظتی | ولتاژ | جنس پوسته موتور | جنس پایه موتور |
TEFC | F | IP55 | 380 ولت | آلومینیوم | چدن |
پمپ سیرکولاتور TD32-12/2 برند CNP از دو بخش پمپ و در واقع بخش مکانیکی و موتور الکتریکی تشکیل شده است. بخش پمپ می تواند به راحتی از بخش الکتروموتور جدا شود. سری TD پمپ های سیرکولاتور CNP به موتور و سیل مکانیکی استاندارد مجهز می باشند. بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، باعث عملکرد نرمال پمپ می شود.

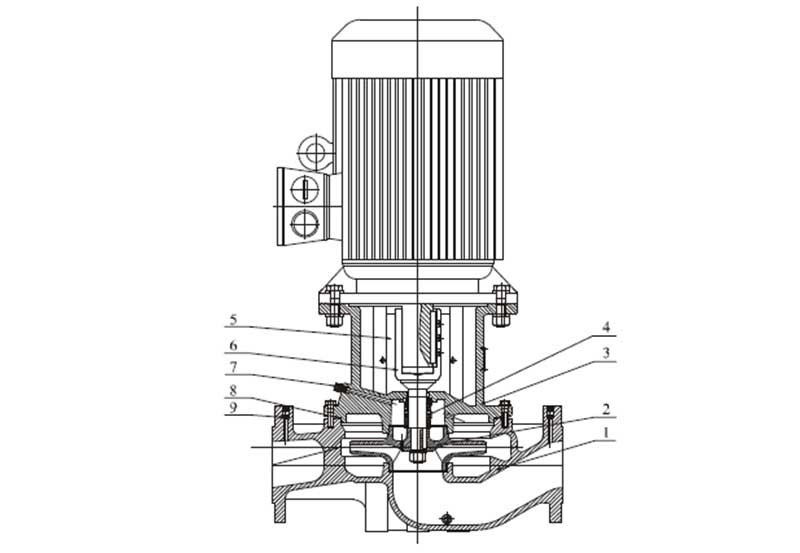

برای اتصال پمپ به موتور از هد پمپ استفاده می شود که با یک اورینگ آب بندی می گردد. جنس اجزای مختلف پمپ سیرکولاتور خطی CNP مدل TD32-12/2 مطابق با شماره گذاری تصویر در زیر آمده است:
• جنس شفت: استنلس استیل 420
• حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
• محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
• شماره 1: بدنه: چدن HT200
• شماره 2: پروانه: HT200 یا ZG07C19Ni9
• شماره 3: سر پمپ: HT200
• شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
• شماره 5: صفحه محافظ: 06Cr19Ni10
• شماره 6: شفت: 20Cr13
• شماره 7: پیچ هواگیری: 06Cr19Ni10
• شماره 8: رینگ: NBR
• شماره 9: توپی: 06Cr19Ni10
دمای سیال ورودی به پمپ های سیرکولاتور، یکی از ویژگی های مهمی است که در انتخاب و خرید پمپ های سیرکولاتور باید به آن توجه شود، زیرا برخی از پمپ های سیرکولاتور به گونه ای طراحی می شوند که قابل استفاده در هر دو سیستم آب گرم و سرد نیستند. البته در بسیاری از برندها مانند CNP، پمپ های سری TD سیرکولاتور برای گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد طراحی و ساخته شده اند
مشخصات سیال مجاز برای ورود به پمپ های سری TD32 برند CNP در جدول زیر آمده است:
سیال حداکثر دما | حداکثر دما | خصوصیات لازم سیال | |
آب | آب های زیر زمینی | کمتر از 90 درجه سانتی گراد | - |
آب ورودی به بویلرها آب ورودی به بویلرها | کمتر از 110 درجه سانتی گراد | - | |
آب تغذیه منطقه ای | کمتر از 110 درجه سانتی گراد | - | |
آب چگال شده (غلیظ شده) | کمتر از 90 درجه سانتی گراد | - | |
آب نرم شده | 15- تا 110 درجه سانتی گراد | - | |
آب قلیایی | - | قلیائیت پایین | |
روان کننده ها و خنک کننده ها | - | مقدار کمی ناخالصی ها در سیال می تواند به آب بند شفت آسیب بزند. | |
خنک کننده ها | ضد یخ بر پایه هیدرو کربن | کمتر از 50 درجه سانتی گراد | یخ زدگی می تواند باعث آسیب به شفت شود. |
ترکیبات الکلی | کمتر از 50 درجه سانتی گراد برای ترکیبات 50% | - | |
30% شورابه (محلول کلسیم کلراید و ...) | کمتر از 50 درجه سانتی گراد | یخ زدگی می تواند باعث آسیب به شفت شود. | |
محلول های ارگانیک | الکل ایزوپروپیل | کوچکتر و مساوی 60 درجه سانتی گراد | سیال اشتعال پذیر |
الکل پروپیل | کوچکتر و مساوی 60 درجه سانتی گراد | - | |
اکسید کننده ها | هیدروژن پراکسید | کوچکتر و مساوی 60 درجه سانتی گراد (برای ترکیبات 20%) | |
*** اگر گرانروی سیال ورودی به پمپ سیرکولاتور، از حد مجاز بیش تر باشد، منحنی بازدهی پمپ کاهش یافته و مصرف انرژی آن افزایش پیدا می کند.
پمپ سیرکولاتور خطی CNP مدل TD32-12/2 در بخش انتهایی مدل، دارای عبارت و اعدادی می باشد، که هر یک نشان دهنده یک مشخصه فنی از پمپ به شرح زیر می باشند:
• TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
• رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
• رقم بعد از خط تیره: هد پمپ بر حسب متر
• عدد 2 بعد از ممیز: تعداد قطب موتور الکتریکی که در سرعت موتور تاثیر دارد.
پمپ سیرکولاتور خطی CNP مدل TD32-12/2 دارای کاربردهای متنوعی از جمله موارد زیر می باشد:
- برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، کاربردهای زیر را پوشش می دهد:
• پمپ سیرکولاتور اصلی
• پمپ بویلر با خروجی مختلف
• پمپ مدار ترکیبی
• پمپ سیستم های فشار ثابت
• سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی و موارد مشابه نیز دارای کاربردهای زیر می باشد:
• تامین مایع
• تقویت فشار سیستم
• سیستم های سیرکولاسیون مدار ترکیبی
پمپ سیرکولاتور خطی CNP مدل TD32-12/2 از پمپ های سانتریفیوژ خطی تک مرحله ای طراحی شده با موتور الکتریکی و سیل مکانیکی استاندارد می باشد. پمپ سیرکولاتور خطی CNP مدل TD32-12/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق قابل استفاده می باشد. سیال ورودی به این پمپ سیرکولاتور باید ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره را داشته باشد.
موتور الکتریکی پمپ سیرکولاتور CNP مدل TD32-12/2 از نوع موتورهای TEFC معمولی است، که با استفاده از یک فن هوای بیرون را به داخل پمپ انتقال داده و از داغ شدن موتور پمپ جلوگیری می کند. این مزیت باعث افزایش طول عمر سیم پیچ و موتور پمپ در بار کاری بالا می شود.
اگر شما نیز قصد خرید پمپ های سیرکولاتور را دارید، لازم است بدانید انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن محاسباتی برای اندازه گیری پارامترهایی مانند دبی و هد مورد نیاز سیستم و با راهنمایی افراد کارشناس در این زمینه انجام شود.
