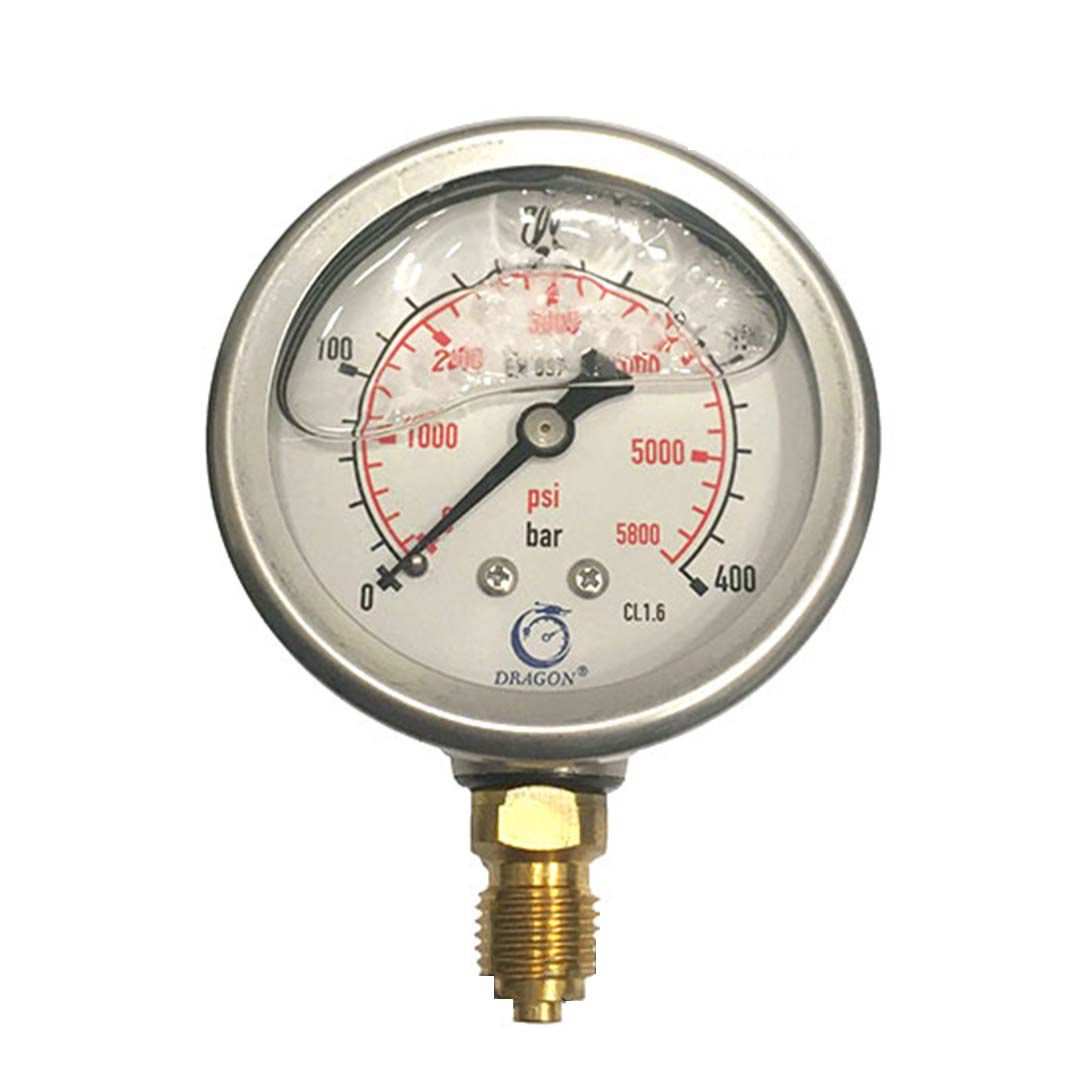

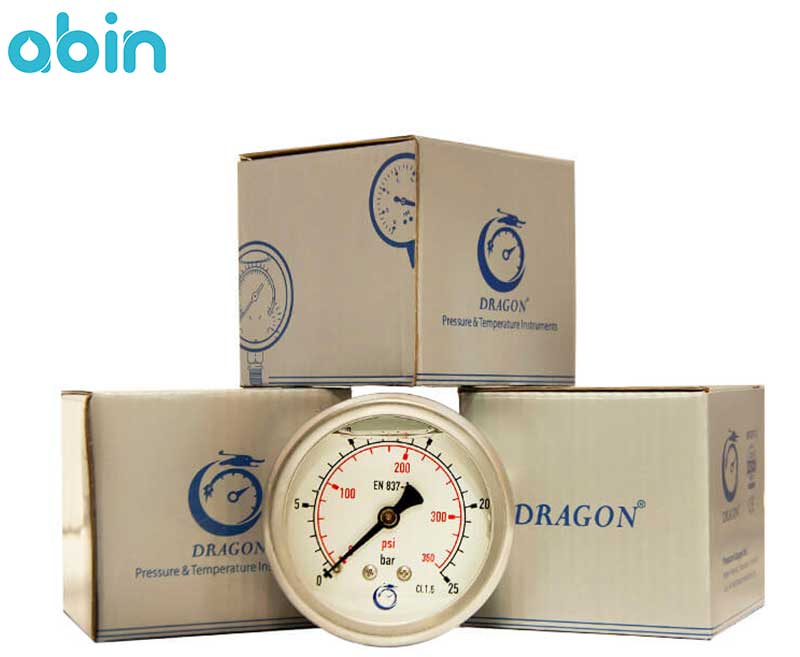

گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت (DRAGON)

گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت

گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت، برای اندازه گیری فشار در سیستم های تحت سیال پنوماتیک مورد استفاده قرار می گیرند. این ابزار اندازه گیری فشار برای نصب در خط لوله تحت فشار سیال مناسب است و قادر به اندازه گیری فشار در محدوده 0 تا 400 بار می باشد. صفحه نمایشگر عقربه ای این فشارسنج 6 سانت است که اندازه ای مناسب برای بررسی گیج و خواندن مقادیر فشار می باشد.
گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت بر اساس دو واحد سنجش فشار، بار و PSI درجه بندی شده است که برای تشخیص راحت تر هر کدام با یک رنگ بر روی صفحه نمایشگر فشارسنج نمایش داده شده است. نحوه عملکرد این مانومتر به صورت روغنی می باشد، که در ادامه به بررسی مزیت های آن نسبت به دیگر انواع فشارسنج می پردازیم.

فشار اندازه گیری شده بر اساس انواع زیر دسته بندی می شوند:

•    فشار مطلق: فشاری است که بر مبنای خلا کامل اندازه گیری می شود و خلا کامل در آن به عنوان مبدا یا مرجع اندازه گیری در نظر گرفته می شود.
•    فشار سنجش: این فشار بر حسب فشار اتمسفر سنجیده می شود و به عنوان مرجع اندازه گیری فشار یا صفر مبنا در نظر گرفته می شود.
•    فشار تفاضلی یا اختلاف فشار: این نوع فشار از اختلاف فشار بین دو نقطه متمایز یک سیستم به دست می آید.

دقت کنید که در انتخاب یک فشارسنج آنالوگ باید نکات زیر را در نظر بگیرید:

1- محدوده مورد نظر فشارسنج
2- قطر صفحه نمایش فشارسنج
3- نوع، محل و اندازه اتصالات فشارسنج
4- دقت فشارسنج
5- جنس فشارسنج (معمولا از جنس استیل یا برنج)
6- افقی یا عمودی بودن در نصب فشارسنج

ویژگی ها و مزایای گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت

گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت دارای ویژگی ها و مزایای زیر می باشد:

•    دارای قیمت مناسب
•    دارای کیفیت و دقت بالا در طراحی و ساخت
•    محصول تولید کشور چین
•    محدوده اندازه گیری تا 400 بار
•    مناسب برای سیستم های تحت سیال پنوماتیک
•    مدرج شده با دو واحد PSI و بار
•    از نوع گیج های فشار روغنی
•    جنس بدنه: از استیل
•    جنس عقربه: آلومینیوم
•    دارای عملکرد: روغنی با دقت بالاتر نسبت به گیج های فشار خشک

مایعات مورد استفاده در گیج های فشار روغنی

در اکثر گیج های روغنی از گلیسیرین استفاده می شود. استفاده از گلیسیرین برای لرزش های گیج و دقت بالای اندازه گیری آن بسیار مفید است. گیج های فشار دارای کلیسیرین در دمای بین 20- تا 60 درجه سانتی گراد به خوبی کار می کنند. علاوه بر گلیسیرین از مایعات دیگری نیز در گیج های فشار استفاده می شود.
یکی از پرکاربرد ترین این مواد سیلیکون می باشد. نسبت به دیگر روغن ها، سیلیکون در دماهای بسیار پایین ویسکوزیته کمتری دارد. بنابر این از گیج های فشار پر شده از سیلیکون، برای کاربردهایی که تغییرات دمای شدیدی دارند و در هوای سرد و یخبندان، کارکرد موثرتری دارند.
از دیگر مواد مورد استفاده برای پر کردن فشارسنج ها، هالوکربن می باشد. گیج های فشار پر شده از هالوکربن برای کاربردهایی مناسب است که عوامل اکسید کننده مانند کلر، اکسیژن و پراکسید هیدروژن در آنها زیاد است. این ماده نیز مانند گلیسیرین در دمای بین 20- تا 60 درجه سانتی گراد دارای عمکلرد مناسبی می باشد.

چرا در فشارسنج ها از روغن استفاده می کنند؟

استفاده از روغن برای پر کردن گیج های فشار، مزایای زیر را دارد:

1- جذب ارتعاشات وارد شده از محیط توسط روغن
2- خوانش سریع و دقیق فشار، در شرایط لرزش و یا هنگام بار پویا
3- مایع روغنی تمام عناصر متحرک داخل گیج را روغنکاری می کند که از سایش و پارگی در حرکت جلوگیری خواهد کرد.
4- اکثر گیج های فشار پر شده با روغن، در محیط های خورنده کار می کنند، بنابر این با استفاده از روغن رطوبت و یخ زدگی و اثرات شوک در آنها کاهش می یابد.
5- گیج های پر شده از مایعات، قابلیت اطمینان و یکپارچگی سیستم اندازه گیری را در شرایط شدید عملیاتی و برای مدت زمان طولانی تقویت می کند.

نحوه انتخاب مایع مناسب برای گیج فشار

نوع روغن مورد استفاده در گیج ها برای کاربردهای مختلف، متفاوت است. توصیه های زیر در این مورد می تواند برای شما مفید باشد:

•    اگر مشکل هوای سرد و یخ زدگی می باشد، از گیج های فشار دارای روغن سیلیکون یا دیگر مایعات مشابه استفاده کنید.
•    اگر سیستم دارای لوازم جانبی الکتریکی مانند کنتاکت می باشد، از روغن های عایق استفاده کنید.
•    اگر دمای محیط یا سیستم دارای نوسانات شدید می باشد، از روغن های سیلیکونی استفاده می شود.

عملکرد گیج های فشار

گیج های فشار که به آنها فشارسنج و مانومتر نیز گفته می شود، معمولا برای سنجش فشار مخزنی که به آنها متصل است استفاده می شوند. فشار داخل مخزن یا لوله تحت فشار به یک المان محرک وارد می شود و باعث حرکت آن می گردد. این المان محرک به یک عقربه متصل شده است که بر روی یک صفحه مدرج نصب شده است. برای آشنایی با انواع گیج های فشار و مکانیزم عملکرد آنها با ما همراه باشید.
در این مدل گیج ها، یک لوله با انتهای بسته وجود دارد که زاویه آن حدود 250 درجه می باشد. هنگامی که سیال با فشار وارد می شود، به دلیل اختلاف اندازه محیط درونی و بیرونی، لوله تمایل به راست شدن پیدا می کند. تغییر وضعیت لوله با فشار اندازه گیری شده متناسب می باشد. گیج های فشار معمولا فشار گازها و مایعات را اندازه گیری می کنند. قیمت آنها نیز با توجه به پارامترهای مختلفی از جمله مکانیزم عملکردی آنها تعیین می شود.
مکانیزم لوله بوردون که از نام دانشمندی به همین نام گرفته شده است، در گیج های فشار به کار می رود. جنس لوله های بوردون از برنز، مس، فولاد ضد زنگ و یا نیکل سخت می باشد. در این نوع گیج فشار، همان طور که گفته شد یک لوله خمیده وجود دارد که یک انتهای آن بسته و انتهای دیگر آن به سیالی که قرار است فشار آن اندازه گیری شود وصل است.
گیج های فشار دیافراگمی نیز نوعی دیگر از گیج های فشار است. گیج های فشار دیافراگمی از یک پوسته مدور ساخته شده است و می تواند تخت یا موج دار باشد. دیافراگم به صورت مکانیکی به مکانیزم انتقال متصل شده، نوسانات کوچک دیافراگم را تقویت می کند و آن را به عقربه انتقال داده و باعث حرکت آن می شود.
در گیج های فشار کپسولی نیز از دو دیافراگم موج دار تشکیل شده است، که محیط آن ها به هم دیگر جوش داده شده اند و یک کپسول را تشکیل داده اند. فشار برای اندازه گیری از طریق مرکز اولین دیافراگم وارد کپسول می شود. مرکز دیافراگم دوم به مکانیزم انتقال متصل است و از این طریق نوسانات المان مورد نظر به عقربه منتقل می شود.

آیا گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت برای من مناسب است؟

گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت (DRAGON)، برای اندازه گیری فشار در سیستم های تحت سیال پنوماتیک مورد استفاده قرار می گیرند. این ابزار اندازه گیری فشار برای نصب در خط لوله تحت فشار سیال مناسب است و قادر به اندازه گیری فشار در محدوده 0 تا 400 بار می باشد. صفحه نمایشگر عقربه ای این فشارسنج 6 سانت است که اندازه ای مناسب برای بررسی گیج و خواندن مقادیر فشار می باشد.
گیج فشار روغنی دراگون 400 بار- صفحه 6 سانت بر اساس دو واحد سنجش فشار، بار و PSI درجه بندی شده است که برای تشخیص راحت تر هر کدام با یک رنگ بر روی صفحه نمایشگر فشارسنج نمایش داده شده است.
در صورت نیاز به دریافت مشاوره برای انتخاب و خرید دستگاه ها و ابزار اندازه گیری، می توانید از طریق تماس تلفنی با کارشناسان فروشگاه اینترنتی آبین، از امکان مشاوره رایگان مجموعه ما بهره مند شوید.
