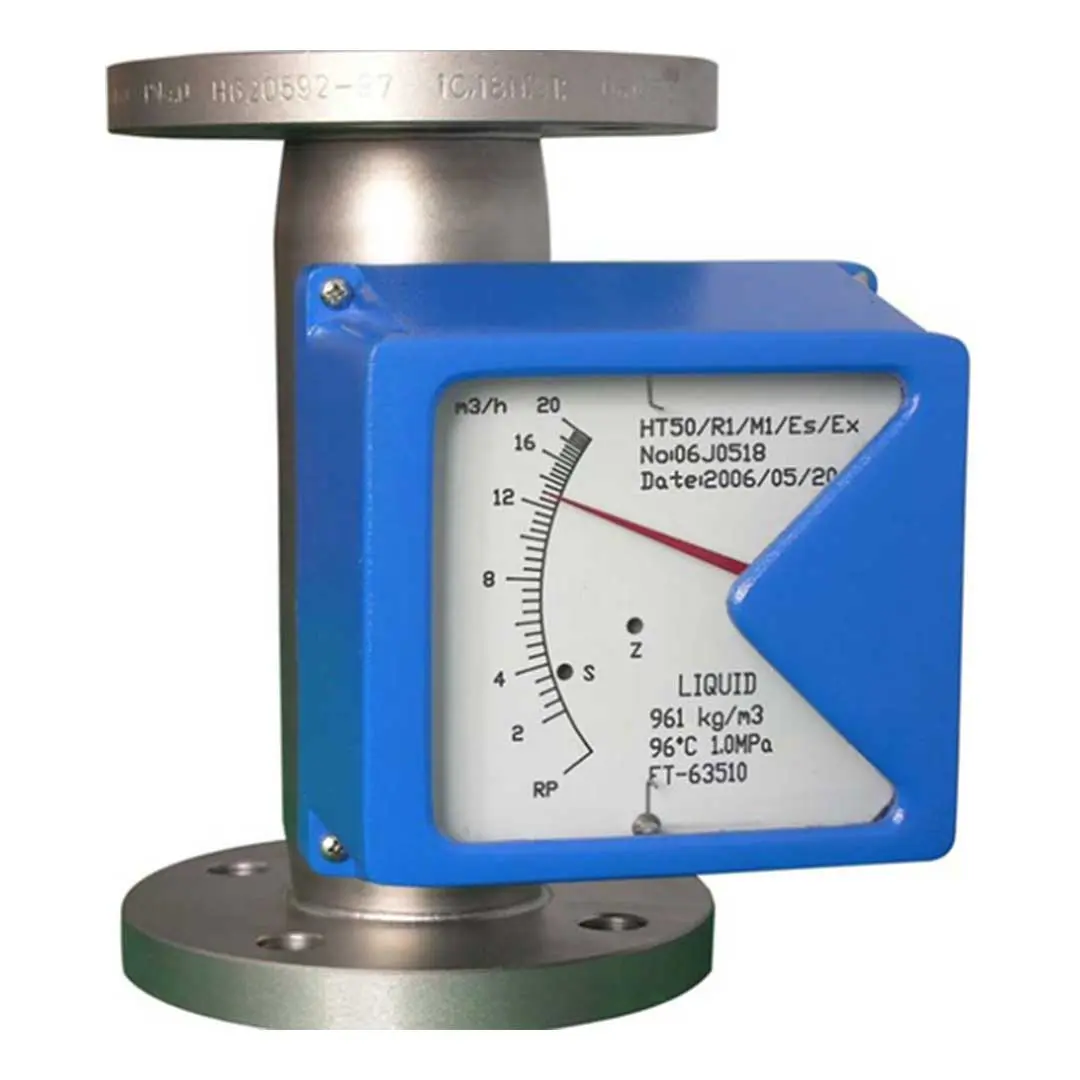

فلومتر فلوتک (Flowtech) 400 تا 4000 لیتر در ساعت از فلومترهای قابل استفاده برای مایعات و گازها می باشد و با دقت بالایی که دارد، قابلیت اطمینان بالایی در اندازه گیری پارامتر ایجاد می کند. این فلومتر نصب آسانی دارد و از فلومترهای سری KF800 فلوتک می باشد. مهم ترین مورد استفاده از فلومتر 400 تا 4000 لیتر در ساعت در سیستم های تصفیه آب صنعتی می باشد. بدنه این فلومتر از استنلس استیل ساخته شده و برای اندازه گیری مقدار جریان عبوری در واحد زمان استفاده می شود. فلومتر 400 تا 4000 لیتر در ساعت فلوتک، فلومتر محیط متغیر با تیوب فلزی است که برای کاربردهایی با فشار و دمای بالا و یا احتمال خوردگی می توان از آن استفاده کرد. این محصول از انواع فلومترها می باشد که برای اندازه گیری نرخ جریان عبوری مایعات، گازها و جریان ها تحت شرایط مختلف مورد استفاده قرار می گیرند.
فلومتر فلوتک 400-4000 L/h شامل یک لوله فلزی مخروطی، یک مجموعه نشان دهنده و یک شناور می باشد. عملکرد آن نیز به این گونه است، که آهن ربا در زوج های شناور با آهنربای چرخشی متصل به یک اشاره گر نشان داده شده است، بنابر این حرکت شناور از نظر میزان جریان به طور دقیق نمایش داده می شود. وقتی مایع یا گاز از طریق لوله مخروطی حاوی شناور جریان یابد، اختلاف فشار P1 و P2 بین بالا و پائین شناور ایجاد می شود. شناور با نیرویی که از ضرب اختلاف فشار در حداکثر سطح مقطع شناور به دست می آید به سمت بالا حرکت می کند.
به دلیل مخروطی شدن لوله، زمانی که شناور به سمت بالا حرکت می کند، ناحیه عبور سیال افزایش می یابد و در نتیجه اختلاف فشار کاهش می یابد. حرکت رو به بالای شناور زمانی متوقف می شود، که بار مرده به طور پویا با اختلاف فشار متعادل شود. مخروطی شدن لوله اندازه گیری به گونه ای طراحی شده است، که حرکت عمودی شناور به طور خطی با سرعت جریان عبوری متناسب باشد و مقیاس خواندن موقعیت شناور فراهم شود، به این ترتیب سرعت جریان عبوری مشخص می شود.
مشخصات فنی فلومتر 400-4000 لیتر در ساعت فلوتک در جدول زیر آمده است:
|
قطر (mm) |
محدوده اندازه گیری |
افت فشار (KPa) |
||||
|
آب (L/h) |
هوا (Nm3/h) |
صفحه روزنه |
لوله مخروطی |
|||
|
آب |
هوا |
آب |
هوا |
|||
|
25 |
400-4000 | 11-110 | 4.5 | 3 | 19 | 9.2 |
فلومتر 400-4000 لیتر در ساعت فلوتک دارای مزایای زیر می باشد:
• مناسب برای مایعات و گازها
• مقاوم در برابر فشار بالا
• مقاوم در برابر دمای بالا
• دقت بالا
• دارای کاربردهای وسیع
• نگهداری آسان
• دارای زنگ های هشدار بالا/ پائین
فلومترهای فلوتک دقت بالایی دارند و برای اندازه گیری میزان جریان عبوری در واحد زمان از یک لوله مورد استفاده قرار می گیرند. دبی جریان عبوری هر نوع ماده ای از مایعات و گازها قابل با این فلومترها قابل اندازه گیری می باشد. کلیه فلومترهای سری KF800 فلوتک از استنلس استیل و نمایشگری با قابلیت استفاده آسان تولید شده اند.
علاوه بر این فلومترهای فلوتک را می توان به یک خروجی آنالوگ 4-20 میلی آمپر، جمع کننده با نمایشگر LCD با سرعت جریان و محدود کردن زنگ تجهیز کرد. بنابر این در صنایع شیمیایی، نفت، متالورژی، نیروگاه، حفاظت از محیط زیست، علوم پزشکی و بسیاری دیگر از کاربردها می توان از آنها استفاده کرد. فلومتر فلوتک مدل 400-4000 لیتر در ساعت دارای اتصالات فلنجی می باشد و استاندارد حفاظتی آن IP66 است.
فلومتر فلوتک مدل 400-4000 لیتر در ساعت برای اندازه گیری میزان سیال عبوری از یک لوله در واحد زمان کاربرد دارد. یکی از مهم ترین کاربردهای فلومترها اندازه گیری دبی در بخش های مختلف سیستم تصفیه آب صنعتی و اطلاع از عملکرد صحیح دستگاه می باشد. فلومترها با توجه به شرایط آب عبوری از لوله، تغییر وضعیت می دهند و این تغییر وضعیت را به داده های آنالوگ یا دیجیتال تبدیل می کنند. با توجه به شرایط آب مانند چگالی، دما، محل اندازه گیری و فاکتورهای دیگر متغیر، فلومترها نیز در انواع مختلفی تولید می شوند.
پارامترهای عملیاتی زیر در عملکرد فلومتر تاثیر گذار می باشند:
۱- فشار: فشار نیرویی است که بر سطح وارد می شود و در شبکه های آبرسانی از مهم ترین پارامترهای هیدرولیکی می باشد. فشار در اثر وجود اختلاف سطح در جریان سیالات به وجود می آید.
۲- چگالی: چگالی بر طبیعت جریان و رفتار سیال تاثیر زیادی دارد و برای اندازه گیری دیگر پارامترهای سیال نیز استفاده می شود.
۳- گرانروی سیال: گرانروی میزان مقاومت سیال در برابر جریان را نشان می دهد. گرانروی باعث ایجاد نیروهای برشی می شود، که در سرعت های پائین نقش بیش تری دارند. این پارامتر باعث می شود جریان سیال در لایه های مرزی دیواره های ثابت مثل سطح لوله به صفر برسد.
۴- سرعت جریان سیال: این پارامتر بیانگر سرعت میانگین سطح جریان می باشد.
۵- سطح جریان بدون مایع: دقت در اندازه گیری سطح جریان نقش مهمی در دقت اندازه گیری جریان دارد.
۶- دمای سیال: تغییر در دمای سیال باعث تغییر گرانروی، چگالی و فشار سیال می شود، این موارد نیز می توانند باعث خطا در اندازه گیری شوند.
۷- رسانایی الکتریکی: به توانایی سیال در هدایت جریان الکتریسته رسانایی الکتریکی می گویند. آب خالص رسانا نیست، اما آب موجود در شبکه آبرسانی به دلیل مواد محلول قابلیت رسانایی پیدا می کند.
۸- سرعت صوت: سرعت صوت داخل مایعات و به خصوص آب، از سرعت آن در گازها بیش تر است.
۹- رسانایی صوتی: رسانایی صوتی، توانایی سیال در هدایت صوت می باشد. این خصوصیت معمولا در صنعت آب مورد استفاده قرار می گیرد.
فلومترها انواع مختلفی دارند، که برای کاربردهای متنوع مورد استفاده قرار می گیرند. نمی توان از یک فلومتر برای همه کاربردها استفاده کرد. در زمان انتخاب فلومتر مناسب باید از تکنولوژی اندازه گیری استفاده شود که نیازهای آن کاربرد را به طور کامل پوشش دهد. سوالات زیر از مهم ترین موارد برای خرید فلومتر می باشند:
• فلومتر برای اندازه گیری مایع استفاده می شود یا گاز؟
• حداقل و حداکثر جریان مورد نیاز چقدر است؟
• دما و گرانروی سیال چه اندازه می باشد؟
• آیا سیال با مواد استفاده شده در ساخت فلومتر سازگاری دارد؟
• حداکثر افت فشار قابل تحمل توسط فلومتر چقدر است؟
• مقدار افت فشار مجاز چقدر است؟
• آیا فلومتر برای محیطی که ممکن است گازهای منفجره در آن وجود داشته باشد، استفاده می شود؟
• جریان سیال عبوری پیوسته است یا گسسته؟
• چه نوع سیگنال خروجی مورد نیاز می باشد؟
فلومتر فلوتک 400 تا 4000 لیتر در ساعت از فلومترهای قابل استفاده برای مایعات و گازها می باشد و با دقت بالایی که دارد، قابلیت اطمینان بالایی در اندازه گیری دبی سیال ایجاد می کند. این فلومتر نصب آسانی دارد و مهم ترین مورد استفاده از فلومتر 400 تا 4000 لیتر در ساعت در سیستم های تصفیه آب صنعتی می باشد. بدنه این فلومتر از استنلس استیل ساخته شده و برای اندازه گیری مقدار جریان عبوری در واحد زمان استفاده می شود. فلومتر 400 تا 4000 لیتر در ساعت فلوتک، فلومتر محیط متغیر با تیوب فلزی است که برای کاربردهایی با فشار و دمای بالا و یا احتمال خوردگی انتخاب مناسبی می باشد.
اگر قصد خرید فلومتر را دارید، می توانید برای دریافت اطلاعات بیش تر و مشاوره جهت انتخاب محصول مناسب از طریق شماره های سایت با کارشناسان بازار آنلاین تصفیه آب آبین در ارتباط باشید. استفاده از فرصت مشاوره رایگان تنها راه اطمینان از خرید محصول مناسب می باشد.
