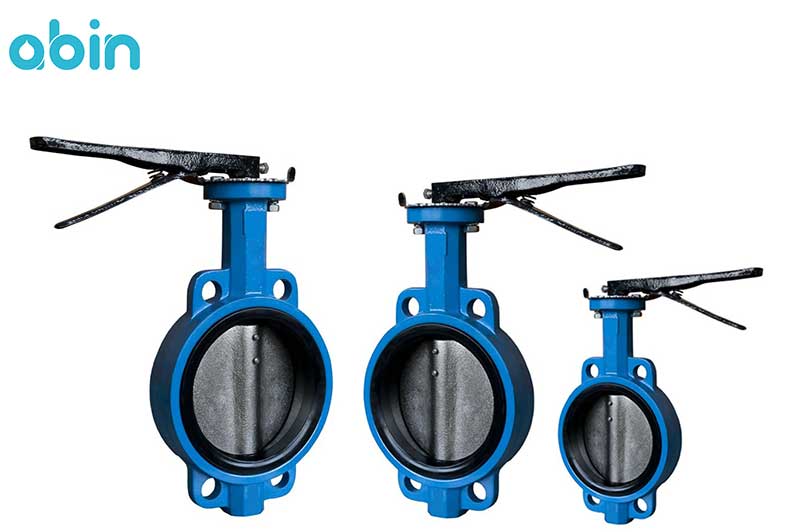

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ

شیر پروانه ای ویفری اهرمی PN16 وگ امید سایز 5 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ در دسته شیر آلات صنعتی ربع گرد قرار دارد و از آن برای باز و بسته کردن و تنظیم جریان سیال (آب) استفاده می شود. شیر پروانه ای ویفری از ساده ترین شیر آلات صنعتی می باشد، که به دلیل مزیت های از قبیل قیمت مناسب، وزن و ابعاد کم در کاربردهای مختلف صنعتی به ویژه واحدهای نفت و پتروشیمی مورد استفاده قرار می گیرد. شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ دارای یک بدنه از جنس چدن می باشد، که یک صفحه مدور در وسط آن قرار گرفته است، از دیسک این شیر پروانه ای ویفری برای باز و بسته کردن مسیر عبور سیال استفاده می شود. در واقع با حرکت اهرم و چرخش محور، دیسک در زاویه 90 درجه قرار گرفته و شیر باز می شود.
نکته مهم این است، که شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ برای آب با دمای 80 درجه سانتی گراد قابل استفاده می باشد و برای دماهای بالاتر طبق سفارش مشتری، امکان تامین محصول از طرف کارخانه سازنده وجود دارد. این شیر پروانه ای ویفری اهرمی توسط یکی از معتبرترین تولید کنندگان شیر آلات صنعتی در ایران تولید شده است. شیر پروانه ای ویفری اهرمی 5 اینچی بدون فلنج می باشد و برای اتصال به خطوط لوله بین دو فلنج نصب می شود، به همین دلیل به آن شیر پراونه ای ویفری بین فلنجی نیز گفته می شود.

 برای استفاده از شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ و باز و بسته کردن آن کافی است اهرم شیر پروانه ای را به اندازه 90 درجه حول محور بچرخانید، تا شیر به آسانی باز شود. این شیر پروانه ای ویفری افت فشار کمی ایجاد می کند، زیرا با این که در طی باز و بسته شدن جریان سیال در مسیر قرار دارد، اما در حالت باز با خط لوله و محور حرکت سیال به صورت موازی قرار می گیرد.

مزیت های شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ

دیسک شیرهای پروانه ای کنترل نشده است و قابلیت عملکردی شیر به خصوصیات جریان عبوری بستگی دارد. در نتیجه شیر پروانه ای را نباید در بخش پایین دستی منابع تلاطم جریان مانند نازل تخلیه پمپ، زانو و شیر کنترل قرار داد. برای کاهش اثرات تلاطم جریان سیال، باید شیر را به اندازه 4 تا 6 برابر قطرش دورتر از منبع تلاطم جریان نصب کنیم. به این دلیل که شیر پروانه ای یک شیر دو طرفه است، ممکن است در شرایط دما و فشار بالا و یا دما و فشار پایین، به دلیل وجود بار رزروی که بر روی دیسک است، گشتاور و نیروی بیش تری برای باز و بسته کردن شیر لازم باشد. مزیت های شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ شامل موارد زیر می باشد:

1- وزن و ابعاد کم
2- بدون نیاز به تکیه گاه اضافی
3- پیاده سازی سریع و افت فشار کم
4- استفاده از محرک برای کاربری ساده و آسان
5- سهولت در باز و بسته کردن شیر
6- تولید شده بر اساس استاندارد DIN 3202 آلمان
7- دارای استانداردهای بین المللی و ایزو
8- دارای تست هیدرو استاتیک مطابق با استاندارد DIN 5208 آلمان و ISIRI 3644
9- رنگ آمیزی شده با سیستم کاموایر (پودری الکترواستاتیک) مطابق با استاندارد DIN 30677
10- آب بندی مناسب دو طرف دیسک
11- قابلیت نصب در حالت های افقی، عمودی و زاویه دار
12- قیمت پایین نسبت به سایر جنس های شیرهای پروانه ای ویفری
13- دارای 5 سال گارانتی و 20 سال خدمات پس از فروش

چنان چه قصد خرید شیر پروانه ای ویفری را دارید، برای آشنایی با دیگر محصولات مشابه می توانید به بخش شیر آلات صنعتی شرکت وگ امید در وب سایت آبین مراجعه کنید.

مشخصات و جنس اجزای شیر پروانه ای ویفری PN16 سایز 5 اینچ

شیر پروانه ای ویفری اهرمی PN16 وگ امید گلستان سایز 5 اینچ دارای مشخصات زیر می باشد:

•    جنس بدنه: چدن داکتیل یا نشکن با استحکام بالا نسبت به انواع چدن
•    جنس پروانه: چدن نشکن- GGG40 با پوشش نیکل و مس (پوشش رنگ الکترواستاتیک طبق سفارش مشتری)
•    رنگ بدنه: اپوکسی پودری آبی به روش الکترواستاتیک مطابق با استاندارد DIN 30667
•    امکان نصب بدنه بین فلنج هایی که سوراخ کاری آنها با استاندارد DIN 2501 part 1 تا فشار 10 الی 16 بار مطابقت داشته باشد.
•    امکان تعویض لاستیک آب بندی داخل بدنه شیر
•    ضخامت شیر: مطابق با 20-EN558 یا 20-ISO 5752
•    اهرم قطع و وصل جریان به همراه نشانگر آلومینیومی تولید شده با روش ریخته گری تحت فشار (دایکاست). در روش دایکاست، فلز مذاب داخل حفره ای به شکل قطعه ریخته می شود و بعد از سرد شدن قطعه مورد نظر تولید می شود.

جنس اجزای شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ نیز شامل موارد زیر می باشد:

1- جنس بدنه: چدن نشکن یا داکتیل GGG40
2- بوش ها: از جنس برنز
3- لاستیک آب بندی: از جنس EPDM یا NBR
4- پروانه ای از جنس GGG40 با پوشش نیکل و مس
5- شفت: از جنس استیل 1/4021 با مقاومت بالا در برابر خوردگی، استحکام بالا و قابلیت عملیات حرارتی
6- اورینگ ها: استیل NBR
7- پیچ ها با گرید آلیاژی A2

*** توجه به نوع کاربرد و درجه حرارت کارکرد مدل های مختلف شیر آلات صنعتی وگ امید گلستان در زمان خرید این محصولات دارای اهمیت زیادی می باشد.

کاربردهای شیر پروانه ای PN16 وگ امید گلستان سایز 5 اینچ

همان طور که گفته شد، از شیر پروانه ای اهرمی PN16 وگ امید گلستان سایز 5 اینچ برای باز و بسته کردن و کنترل جریان آب تا دمای 80 درجه سانتی گراد استفاده می شود. این شیر پروانه ای ویفری دارای عملکرد سریع و افت فشار پایینی است و از آن می توان هم برای جریانات سیال با دما و فشار پایین و هم برای جریانات پر فشار و دمای بالا استفاده کرد.
شیر پروانه ای اهرمی PN16 وگ امید گلستان سایز 5 اینچ برای سیستم هایی که در آنها جلوگیری از افت فشار دارای اهمیت زیادی می باشد، گزینه مناسبی است. شیر پروانه ای ویفری اهرمی سایز 5 اینچ هزینه های کم و تعمیر و نگهداری ساده تری دارد. مهم ترین کاربردهای این شیر پروانه ای ویفری شامل موارد زیر می باشد:

1- سیستم های خنک کننده و اطفای حریق
2- سرویس های وکیوم و مکش
3- سیستم های مورد استفاده در صنایع غذایی، دارویی، نفت و گاز، پتروشیمی و ....
4- سیستم های پر فشار و دمای بالای آب و بخار
5- سیستم های گاز و هوای فشرده
6- لوله کشی های آب و فاضلاب
7- سیستم های هیدرولیکی

خرید شیر پروانه ای ویفری

برای انتخاب و خرید شیر پروانه ای ویفری، باید به نوع سیال، فشار و دمای کاری و نوع اتصال مورد نظر به خطوط لوله توجه کنید. هم چنین فضا و محیطی که شیر قرار است در آن نصب شود نیز برای انتخاب دارای اهمیت می باشد. بیش ترین خرابی شیرهای پروانه ای ویفری مربوط به لاستیک آب بندی و سیت آنهاست، بنابر این علاوه بر جنس بدنه و دیسک، جنس سیت که در واقع محل قرار گرفتن دیسک در حالت بسته شیر می باشد نیز دارای اهمیت زیادی است.
در صورتی که قصد خرید شیر پروانه ای ویفری را دارید، بعد از بررسی مشخصات محصول برای انتخاب محصولی متناسب با نیازتان و اطلاع از قیمت روز محصول می توانید از طریق تماس تلفنی با کارشناسان سایت تصفیه آب آبین در ارتباط باشید و از فرصت مشاوره رایگان مجموعه ما بهره مند شوید. تنها راه برای خریدی مطمئن مراجعه به فروشگاه ها و یا سایت های معتبری است، که در کنار ارائه محصولات اصل و مرغوب، گارانتی و خدمات پس از فروش مناسبی نیز به شما ارائه می دهند.

آیا شیر پروانه ای ویفری PN16 سایز 5 اینچ بهترین انتخاب است؟

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 5 اینچ از شیر آلات صنعتی داخلی با کیفیت عالی می باشد. عملکرد این شیر پروانه ای ویفری برای باز و بسته شدن به صورت چرخش ربع گرد دیسک در مرکز بدنه شیر است. شیر پروانه ای ویفری اهرمی PN16 سایز 5 اینچ برای باز و بسته کردن جریان آبی با حداکثر دمای 80 درجه سانتی گراد قابل استفاده می باشد.
بدنه این شیر پروانه ای ویفری از چدن داکتیل یا نشکن است، به همین دلیل به آن شیر پروانه ای ویفری چدنی نیز گفته می شود. شیرهای پروانه ای با توجه به نوع سیال، دما و فشار سیستم از جنس های مختلفی تهیه و تولید می شوند و نوع ویفری آنها یکی از انواع پرکاربرد این شیر می باشد.
