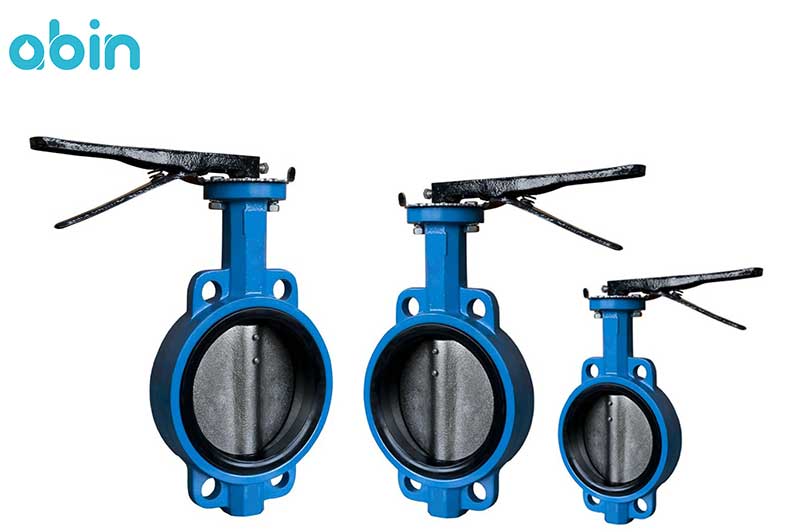

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 2 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 2 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 2 اینچ با بدنه ای از جنس چدن داکتیل خاکستری و پروانه ای از جنس چدن نشکن- GGG40 تولید شده است. از این شیر پروانه ای ویفری می توان برای آب تا دمای 80 درجه سانتی گراد استفاده کرد؛ دماهای بالاتر طبق سفارش مشتری قابل تامین می باشد. هم چنین یکی از موارد کاربرد شیر پروانه ای ویفری PN16 وگ امید گلستان در کاربردهای صنعتی مانند واحدهای نفت و پتروشیمی می باشد. ساختمان شیر پروانه ای ویفری وگ امید گلستان از یک بدنه معمولی و یک صفحه مدور که تقریبا در وسط قرار دارد تشکیل شده است.
صفحه مدور حول با زاویه ای حدود 90 درجه حول میله ای می گردد و از طریق یک اهرم به قسمت حرکت دهنده شیر وصل می شود؛ محرک شیر به صورت دستی می باشد. این نوع از شیرهای قطع و وصل جریان سیال، بدون فلنج ساخته شده اند و به همین دلیل به آنها شیر پروانه ای بدون فلنج نیز گفته می شود، که بین دو فلنج نصب می شوند. هم چنین به دلیل قرار گرفتن این شیر بین دو فلنج به آن شیر پروانه ای بین فلنجی نیز گفته می شود. این نوع از شیرهای باترفلای ویفری بیش ترین استفاده را در میان شیرهای پروانه ای دارند.

مزیت های شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 2 اینچ

شرکت وگ امید گلستان در زمینه تولید شیر آلات صنعتی، دارای استاندارد ملی ایران، پروانه بهره برداری از وزات صنعت و معدن، تاییدیه مرکز توسعه مکانیزاسیون اداره کشاورزی و استاندارد CE اروپا می باشد. این شرکت برای تولید شیر آلات صنعتی از بهترین مواد اولیه و تکنولوژی مدرن استفاده می کند، تا کیفیت و مرغوبیت بالاتری را در خصوص تولیدات خود در بخش تاسیسات، آب و فاضلاب و کشاورزی بتواند ارائه دهد. مزیت های شیر پروانه ای وگ امید گلستان با دیسک کروم به عنوان نمونه ای از محصولات ساخت این شرکت، شامل موارد زیر می باشد:

1- وزن و ابعاد کم
2- بدون نیاز به تکیه گاه اضافی
3- پیاده سازی سریع و افت فشار کم
4- استفاده از محرک برای کاربری ساده و آسان
5- استفاده از شیر برای باز و بسته کردن و کنترل جریان سیال
6- تولید شده بر اساس استاندارد DIN 3202 آلمان
7- دارای استانداردهای بین المللی و ایزو
8- دارای تست هیدرو استاتیک مطابق با استاندارد DIN 5208 آلمان و ISIRI 3644
9- رنگ آمیزی شده با سیستم کاموایر (پودری الکترواستاتیک) مطابق با استاندارد DIN 30677
10- آب بندی مناسب دو طرف دیسک
11- قابلیت نصب در تمامی حالات افقی، عمودی و زاویه دار
12- قیمت مناسب

برای مشاهده سایر محصولات مشابه، مطالعه شیرآلات صنعتی وگ امید گلستان به شما پیشنهاد می شود.

مشخصات فنی و قطعات شیر پروانه ای ویفری PN16 سایز 2 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان دارای مشخصات فنی زیر می باشد:

•    بدنه ای از جنس چدن خاکستری
•    پروانه ای از جنس چدن نشکن- GGG40 و با پوشش نیکل و مس یا رنگ الکترواستاتیک طبق سفارش مشتری
•    رنگ بدنه: اپوکسی پودری آبی به روش الکترواستاتیک مطابق با استاندارد DIN 30667
•    امکان نصب بدنه بین فلنج هایی که سوراخ کاری آنها با استاندارد DIN 2501 part 1 تا فشار 10 الی 16 بار مطابقت داشته باشد.
•    پروانه شیر در موقیعت باز کاملا در وسط آن قرار گرفته و بهترین شرایط را برای عبور سیال ایجاد می کند.
•    امکان تعویض لاستیک آب بندی داخل بدنه شیر
•    ضخامت شیر: مطابق با 20-EN558 یا 20-ISO 5752
•    اهرم قطع و وصل جریان به همراه نشانگر آلومینیومی تولید شده با روش ریخته گری تحت فشار (دایکاست)

شیر پروانه ای ویفری PN16 شرکت وگ امید گلستان از 7 قطعه زیر تشکیل شده است:

1- بدنه: GGG40
2- بوش ها: از جنس برنز
3- لاستیک آب بندی: از جنس EPDM یا NBR
4- پروانه ای از جنس GGG40 با پوشش نیکل و مس
5- شفت: از جنس استیل 1/4021 با مقاومت بالا در برابر خوردگی، استحکام بالا و قابلیت عملیات حرارتی
6- اورینگ ها: استیل NBR
7- پیچ ها با گرید آلیاژی A2

توصیه کارخانه سازنده این است، که کارخانه سازنده در زمان خرید این محصول، به نوع کاربرد و درجه حرارت کارکرد توجه کنید.

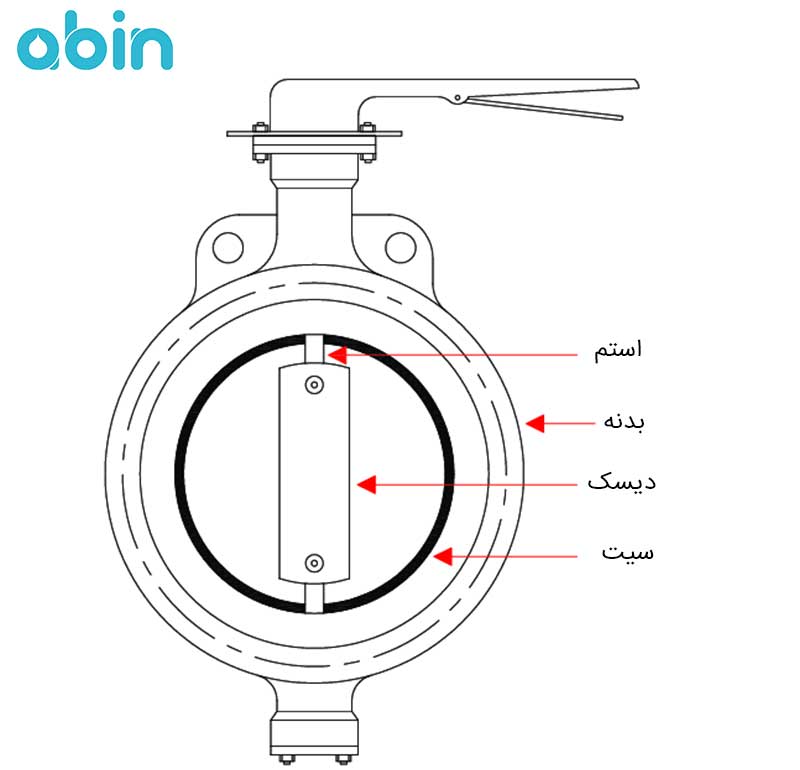

اجزای شیر پروانه ای ویفری

در بخش قبل قطعات شیر پروانه ای ویفری PN16 وگ امید گلستان توضیح داده شد. در این بخش قصد داریم توضیحاتی در رابطه با اصلی ترین قطعات این شیر ارائه کنیم.

1- بدنه شیر پروانه ای ویفری

 بدنه شیر پروانه ای ویفری با توجه به نوع سیال، فشار کاری و درجه حرارت می تواند از چدن نشکن، فولاد، استیل، آلومینیوم، برنز و ... باشد. شیر پروانه ای ویفری PN16 وگ امید گلستان بدنه ای از جنس چدن داکتیل خاکستری دارد. بدنه شیرهای پروانه ای ویفری به دلیل وزن و ابعاد کمی که دارند، تا سایزهای 10 اینچ قابل حمل می باشند. بدنه شیرهای پروانه ای در کلاس های 150، 300، 600، 900 یا PN40، PN25، PN16 و PN10 تولید می شوند. برای بسته شدن شیر پروانه ای ویفری بر روی فلنج، در بالا و پایین آن دو سوراخ وجود دارد.
برای بستن شیر بر روی فلنج، باید سایز سوراخ روی آن با فلنج یکی باشد. هر چه کلاس کاری شیر پروانه ای بالاتر باشد، ضخامت و فشار کاری نیز بیش تر می شود. شیرهای پروانه ای ویفری تا سایز 8 اینچ، با بدنه چدن و عملگر اهرمی معمولا برای آب و فاضلاب شهری استفاده می شوند. سایزهای بالاتر این شیرآلات صنعتی به صورت سفارشی و با عملگر گیربکسی تولید می شوند.

2- دیسک شیر پروانه ای ویفری

دیسک شیرهای پروانه ای ویفری با توجه به نوع سیال می توانند از جنس های استیل، چدن یا فولاد با پوشش کروم باشند. دیسک قطعه ای است که بیش ترین تماس را با سیال دارد، بنابر این جنس آن باید به درستی انتخاب شود. پارامترهای مهم برای انتخاب جنس دیسک شامل نوع سیال، فشار کاری و درجه حرارت می باشد. برای مثال برای آب شور و آب دریا از شیرهای پروانه ای با جنس دیسک آلومینیوم و برنز استفاده می شود. برای سیالات اسیدی نیز از شیرهای پروانه ای با دیسک تفلون استفاده می شود. جنس دیسک شیر پروانه ای بر عملکرد و طول عمر شیر تاثیر مستقیم دارد. دیسک شیر پروانه ای ویفری می تواند به صورت یک تکه با استم (Stem) تولید شود و یا به استم جوش داده شود.

3- سیت (Seat) شیر پروانه ای ویفری

سیت شیر پروانه ای ویفری که به آن لاینر نیز گفته می شود، وظیفه آب بندی شیر را بر عهده دارد. سیت می تواند از جنس لاستیک، تفلون، استیل، برنز و ... باشد، که با توجه به نوع سیال، فشار کاری و درجه حرارت سیال می توان از هریک از جنس های سیت برای شیر پروانه ای ویفری استفاده کرد. بیش ترین خرابی شیر پروانه ای ویفری، مربوط به سیت آن می باشد، بنابر این انتخاب جنس مناسب برای این قطعه با توجه به پارامترهای ذکر شده نیز در عملکرد و طول عمر شیر تاثیر زیادی دارد.

4- استم شیر پروانه ای ویفری

استم قطعه ای است که دارای گریدهای مختلف استیل می باشد و دیسک را به بدنه شیر پروانه ای ویفری متصل می کند. استم از طریق چرخش اهرم یا فلکه گیربکس وظیفه انتقال نیرو به دیسک را انجام می دهد. بعد از چرخش 90 درجه ای دیسک، سیال از شیر عبور می کند.

آیا شیر پروانه ای ویفری PN16 سایز 2 اینچ برای من مناسب است؟

شیر پروانه ای ویفری PN16 وگ امید گلستان با بدنه ای از جنس چدن داکتیل خاکستری و پروانه ای از جنس چدن نشکن- GGG40 تولید شده است. کاربرد این شیر پروانه ای ویفری برای آب تا دمای 80 درجه سانتی گراد می باشد، اما برای دماهای بالاتر نیز محصول طبق سفارش مشتری از طرف شرکت سازنده تامین می شود. از کاربردهای مهم شیر پروانه ای ویفری PN16 وگ امید گلستان در کاربردهای صنعتی و واحدهای نفت و پتروشیمی می باشد.
این شیر پروانه ای ویفری بدون فلنج می باشد و بین دو فلنج نصب می شود. در انتخاب و خرید شیرهای پروانه ای ویفری باید به جنس بخش های مختلف و سازگاری آنها با سیال مورد نظر توجه کرد. از جمله پارامترهای مهم در انتخاب جنس قطعات مختلف شیرهای پروانه ای ویفری، می توان به فشار، دمای سیال و نوع آن اشاره کرد.
در صورتی که قصد خرید شیر پروانه ای ویفری را دارید، می توانید پس از بررسی مشخصات محصول برای اطلاع از قیمت روز محصول و اطمینان از خرید محصولی متناسب با نیاز سیستم، از طریق تماس تلفنی با کارشناسان سایت تصفیه آب آبین از امکان مشاوره رایگان مجموعه ما بهره مند شوید.
