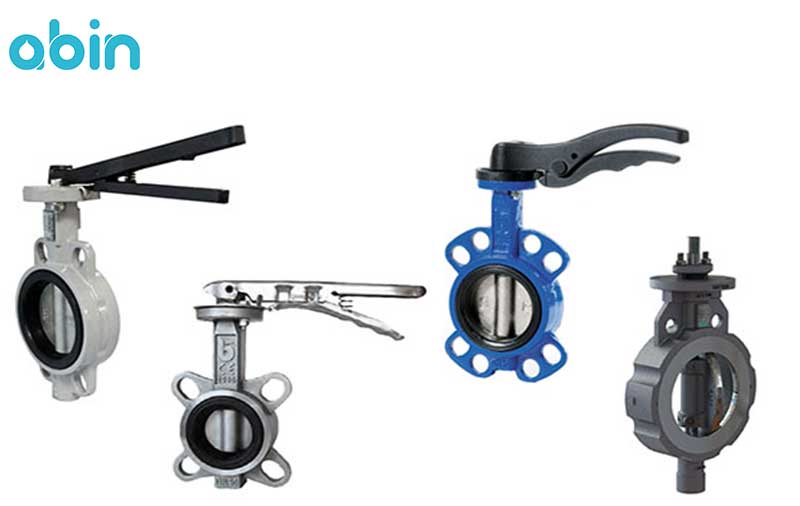

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ از شیرهای پرکاربرد برای آب تا دمای 80 درجه سانتی گراد می باشد؛  البته امکان تامین شیر با دماهای بالاتر طبق سفارش مشتری نیز وجود دارد. بدنه این شیر پروانه ای 2.5 اینچی از جنس چدن داکتیل خاکستری و پروانه آن از جنس چدن نشکن- GGG40 می باشد. یکی از مهم ترین موارد استفاده از شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ برای کاربردهای صنعتی مختلف مانند نفت و پتروشیمی می باشد. ساختمان این شیر باترفلای ویفری از بدنه و یک صفحه مدور در مرکز آن تشکیل شده است.
شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ دارای یک محرک دستی می باشد. صفحه دوار در مرکز بدنه شیر پروانه ویفری وگ امید گلستان، با زاویه 90 درجه حول یک میله یا شفت می چرخد و توسط یک اهرم به قسمت محرک شیر متصل می شود. شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ از نوع شیرهای قطع و وصل جریان سیالی می باشد، که بدون فلنج ساخته می شوند و بین دو فلنج نصب می شوند، به همین دلیل به آن شیر پروانه ای بدون فلنج نیز می گویند. شیرهای پروانه ای بین فلنجی بیش ترین کاربرد را در میان شیرهای پروانه ای دارند.

مزایای شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 2-1/2 اینچ

شرکت وگ امید گلستان با سال ها سابقه در زمینه تولید شیر آلات صنعتی مختلف، موفق به دریافت استاندارد ملی ایران، پروانه بهره برداری از وزات صنعت و معدن، تاییدیه مرکز توسعه مکانیزاسیون اداره کشاورزی و استاندارد CE اروپا شده است. شیر آلات صنعتی تولید این شرکت، با بهترین مواد اولیه و مطابق با تکنولوژی مدرن طراحی و تولید شده اند. از جمله مزایای شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ با دیسک کرومی می توان به موارد زیر اشاره کرد:

1- دارای وزن کم و ابعاد مناسب
2- بدون نیاز به تکیه گاه اضافی
3- پیاده سازی سریع و افت فشار کم
4- استفاده از محرک برای کاربری ساده و آسان
5- استفاده از شیر برای باز و بسته کردن و کنترل جریان سیال
6- تولید شده بر اساس استاندارد DIN 3202 آلمان
7- دارای استانداردهای بین المللی و ایزو
8- دارای تست هیدرو استاتیک مطابق با استاندارد DIN 5208 آلمان و ISIRI 3644
9- رنگ آمیزی شده با سیستم کاموایر (پودری الکترواستاتیک) مطابق با استاندارد DIN 30677
10- آب بندی مناسب دو طرف دیسک
11- قابلیت نصب در تمامی حالات افقی، عمودی و زاویه دار
12- قیمت مناسب در مقابل کیفیت بالا

برای آشنایی با دیگر محصولات شیر آلات صنعتی، مطالعه انواع شیرآلات صنعتی به شما پیشنهاد می شود.

مشخصات و اجزای شیر پروانه ای ویفری PN16 سایز 1/2-2 اینچ

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ دارای مشخصات فنی زیر می باشد:

•    بدنه ای از جنس چدن خاکستری
•    پروانه ای از جنس چدن نشکن- GGG40 و با پوشش نیکل و مس (پوشش رنگ الکترواستاتیک طبق سفارش مشتری)
•    رنگ بدنه: اپوکسی پودری آبی به روش الکترواستاتیک مطابق با استاندارد DIN 30667
•    امکان نصب بدنه بین فلنج هایی که سوراخ کاری آنها با استاندارد DIN 2501 part 1 تا فشار 10 الی 16 بار مطابقت داشته باشد.
•    پروانه شیر در موقعیت باز کاملا در وسط آن قرار گرفته و بهترین شرایط را برای عبور سیال ایجاد می کند.
•    امکان تعویض لاستیک آب بندی داخل بدنه شیر
•    ضخامت شیر: مطابق با 20-EN558 یا 20-ISO 5752
•    اهرم قطع و وصل جریان به همراه نشانگر آلومینیومی تولید شده با روش ریخته گری تحت فشار (دایکاست)

شیر پروانه ای ویفری PN16 سایز 1/2-2 اینچی شرکت وگ امید گلستان از 7 قطعه زیر تشکیل شده است:

1- بدنه: GGG40
2- بوش ها: از جنس برنز
3- لاستیک آب بندی: از جنس EPDM یا NBR
4- پروانه ای از جنس GGG40 با پوشش نیکل و مس
5- شفت: از جنس استیل 1/4021 با مقاومت بالا در برابر خوردگی، استحکام بالا و قابلیت عملیات حرارتی
6- اورینگ ها: استیل NBR
7- پیچ ها با گرید آلیاژی A2

طبق توصیه کارخانه سازنده شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ، در زمان خرید این محصول به نوع کاربرد و درجه حرارت کارکرد توجه کنید.

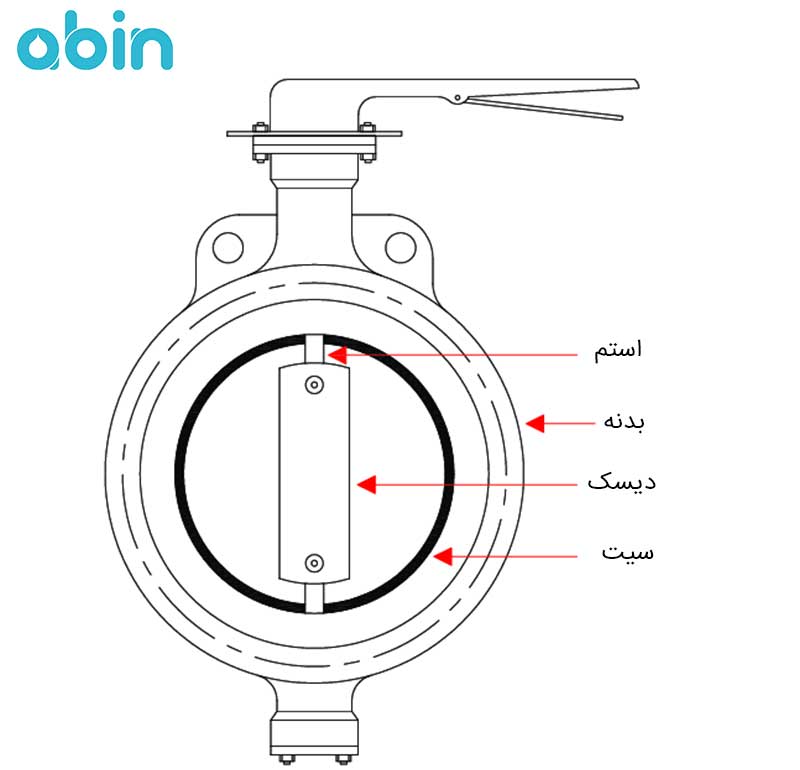

شیر پروانه ای ویفری دارای چه اجزای اصلی می باشد؟

در بخش قبل کلیه قطعات شیر پروانه ای ویفری PN16 وگ امید گلستان توضیح داده شد. در این بخش اصلی ترین اجزای این شیر پروانه ای ویفری را با هم بررسی می کنیم.

1- بدنه

 بدنه شیر پروانه ای ویفری با توجه پارامترهای نوع سیال، فشار کاری و درجه حرارت می تواند از چدن نشکن، فولاد، استیل، آلومینیوم، برنز و ... باشد. بدنه شیر پروانه ای ویفری PN16 وگ امید گلستان از جنس چدن داکتیل خاکستری می باشد. بدنه شیرهای پروانه ای ویفری به دلیل وزن و ابعاد کمی که دارند، تا سایزهای 10 اینچ قابل حمل می باشند. بدنه شیرهای پروانه ای در کلاس های 150، 300، 600، 900 یا PN40، PN25، PN16 و PN10 تولید می شوند. برای بسته شدن شیر پروانه ای ویفری بین دو فلنج فلنج، در دو طرف آن آن دو سوراخ وجود دارد.
برای بستن شیر بر روی فلنج، باید سایز سوراخ روی آن با فلنج یکسان باشد. هر چه شیر پروانه ای ویفری کلاس کاری بالاتری داشته باشد، ضخامت و فشار کاری آن نیز بیش تر می شود. در کاربردهای آب و فاضلاب شهری، از شیرهای ویفری تا سایز 8 اینچ با بدنه چدنی و عملگر اهرمی استفاده می شود. سایزهای بالاتر این شیرها با عملگر گیربکسی و به صورت سفارشی ساخته می شوند.

2- دیسک

دیسک شیرهای پروانه ای ویفری با توجه به نوع سیال ورودی می توانند از جنس های استیل، چدن یا فولاد با پوشش کروم باشند. دیسک قطعه ای است که بیش ترین تماس را با سیال دارد، بنابر این جنس آن باید به درستی انتخاب شود. پارامترهای مهم برای انتخاب جنس دیسک شیر پروانه ای ویفری شامل نوع سیال، فشار کاری و درجه حرارت می باشد. برای مثال برای آب شور و آب دریا از شیرهای پروانه ای با جنس دیسک آلومینیوم و برنز استفاده می شود. برای سیالات اسیدی نیز از شیرهای پروانه ای با دیسک تفلون استفاده می شود. جنس دیسک شیر پروانه ای رابطه مستقیم با عملکرد و طول عمر آن دارد. دیسک شیر پروانه ای ویفری می تواند به صورت یک تکه با استم (Stem) تولید شود و یا به استم جوش داده شود.

3- سیت (Seat)

سیت شیر پروانه ای ویفری که به آن لاینر نیز گفته می شود، وظیفه آب بندی شیر را بر عهده دارد. سیت قطعه ای است که صفحه دوار در صورت بسته بودن شیر پروانه ای ویفری داخل آن قرار می گیرد. سیت می تواند از جنس لاستیک، تفلون، استیل، برنز و ... باشد، که با توجه به نوع سیال، فشار کاری و درجه حرارت سیال می توان از هریک از جنس های سیت ذکر شده استفاده کرد. بیش ترین خرابی شیر پروانه ای ویفری، مربوط به سیت آن می باشد، بنابر این انتخاب جنس مناسب برای این قطعه با توجه به پارامترهای ذکر شده نیز در عملکرد و طول عمر شیر تاثیر قابل توجهی دارد.

4- استم شیر پروانه ای ویفری

استم قطعه ای است که از گریدهای مختلف استیل تولید شده و دیسک را به بدنه شیر پروانه ای ویفری متصل می کند. استم از طریق چرخش اهرم یا فلکه گیربکس وظیفه انتقال نیرو به دیسک را انجام می دهد. بعد از چرخش 90 درجه ای دیسک و باز شدن شیر، سیال از شیر عبور می کند.

آیا شیر پروانه ای ویفری PN16 سایز 1/2-2 اینچ برای من مناسب است؟

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ از بدنه ای چدنی و پروانه ای از جنس چدن نشکن- GGG40 ساخته شده است. از مهم ترین موارد استفاده از این شیر پروانه ای ویفری در کاربردهای صنعتی از جمله نفت و پتروشیمی می باشد. از شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ برای آب با دمای 80 درجه سانتی گراد می توان استفاده کرد؛ در صورت نیاز، شیر با دماهای بالاتر و طبق سفارش مشتری از طرف کارخانه وگ امید گلستان تامین می شود.
شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 1/2-2 اینچ از نوع بدون فلنج می باشد، که بین دو فلنج نصب می شود. این نکته را در نظر داشته باشید، که برای نصب شیر، سوراخ تعبیه شده در دو طرف شیر پروانه ای ویفری باید با سایز لوله یکسان باشد. برای خرید شیر پروانه ای ویفری باید به سازگاری شیر و قطعات آن با سیال مورد نظر توجه کنید. فشار، دما و نوع سیال سه پارامتر مهم در انتخاب جنس هر قطعه از شیر پروانه ای ویفری می باشد.
اگر قصد خرید شیر پروانه ای ویفری را دارید، پیشنهاد می شود بعد از بررسی مشخصات محصول، برای اطمینان از خرید محصولی متناسب با کاربردتان، به فروشگاه ها یا وب سایت های معتبری مراجعه کنید، که امکان مشاوره رایگان قبل از خرید را نیز به شما ارائه دهند. کارشناسان وب سایت تصفیه آب آبین با سال ها سابقه در زمینه فروش دستگاه های تصفیه آب و تجهیزات مرتبط از طریق ارتباط تلفنی، پاسخگوی سوالات شما در زمینه اطلاع از قیمت و خرید محصول می باشند. برای استفاده از فرصت مشاوره رایگان از طریق تماس تلفنی با کارشناسان مجموعه ما در ارتباط باشید.
