پمپ طبقاتی عمودی لئو (LEO) مدل LVR 4-10

5
دسته بندی:

لئو (LEO)

پمپ طبقاتی عمودی لئو مدل LVR 4-10

پمپ عمودی لئو مدل LVR 4-10 دارای ویژگی هایی مانند ماکزیمم ارتفاع 96 متر و توان 3 اسب به بخار است و توانایی پمپاژ آب با دبی 8 متر مکعب بر ساعت را نیز خواهد داشت. این پمپ طبقاتی LEO به صورت چند پروانه ای (چند طبقه) طراحی و ساخته شده است و در مقابل خوردگی و فشارهای عملیاتی بالا در سیستم کاملاً مقاوم می باشد. پمپ عمودی مدل LVR 4-10 لئو نوعی پمپ های طبقاتی استیل است که در آن تمام قطعات دستگاه به جز پایه و هد پمپ از استیل ضد زنگ گرید 304 هستند. جهت استحکام و مقاومت بالای این پمپ عمودی طبقاتی، کاور و پایه این پمپ از جنس چدن ضد زنگ گرید HT200 ساخته شده اند.

پمپ های طبقاتی لئو تیپ LVR با وجود مصرف کمترین انرژی ممکن، قادر به پمپاژ آب با هدها و دبی های بالا نیز می باشند. این پمپ طبقاتی لئو به حالت عمودی نصب می شوند و حداقل سطح مقطع ممکن را دارند، بنابراین استفاده از آنها در مکان های کوچک گزینه مناسبی به شمار می آید. شرکت LEO انواع پمپ های صنعتی را به تناسب با نیاز بازار ارائه می دهد که محصولاتی مانند پمپ های خانگی، پمپ های سانتریفیوژ، سیرکولاتور، انواع پمپ های طبقاتی (افقی و عمودی)، پمپ های کف کش، لجن کش و پمپ های شناور می باشند. پمپ های صنعتی و خانگی شرکت LEO به سبب کیفیت بالا و قیمت مناسب در مقایسه با محصولات مشابه خود در بازار ایران محبوبیت بالایی را کسب نموده اند. طراحی مناسب و استفاده از قطعات مرغوب در فرایند تولید پمپ های شرکت مشهور LEO موجب کسب استانداردهای معتبر جهانی نظیر استاندارد اتحادیه اروپا و استاندارد ACS شده است. این استانداردهای بین المللی، نشان دهنده سطح کیفی بالا، عدم خطر زیست محیطی و ایمن بالا در استفاده از این محصولات می باشند.

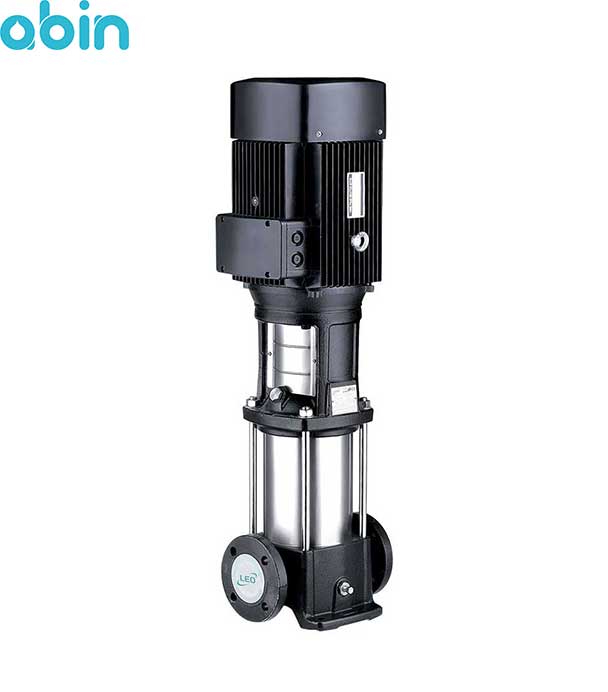

پمپ طبقاتی عمودی لئو LVR 4-10


کاربرد پمپ طبقاتی عموی LVR 4-10

پمپ عمودی طبقاتی لئو LVR 4-10 به سبب استفاده از اجزای مرغوب و با کیفیت توانایی تولید فشارها و دبی های بالای آب را دارد. از پمپ طبقاتی عمودی LEO مدل LVR 4-10 می توان در مصارف زیر استفاده نمود:


•   سیستم های گرمایشی و تهویه مطبوع
•   دستگاه های تصفیه آب RO و UF و تصفیه استخرهای شنا
•   پمپاژ آب در خطوط آبرسانی در برج ها مسکونی و اداری
•   استفاده جهت انتقال آب به دیگ های بخار و مخازن فشار قوی
•   افزایش فشار آب در فواره ها و آب نماها
•   دستگاه ها و تجهیزات آبیاری تحت فشار در حوزه باغبانی و کشاورزی
•   تامین آب مورد نیاز بوستر پمپ ها در تجهیزات آبرسانی و اطفای حریق

باید توجه نمود که به جهت استفاده از پمپ عمودی لئو LVR 4-10 ضروری است که آب (سیال) کاملاً تمیز و بدون هر گونه ذرات جامد نظیر شن و ماسه باشد. علاوه بر این ویسکوزیته پایین این سیال و ویژگی هایی نظیر اشتعال ناپذیری، انفجار ناپذیری برای این سیال کاملاً ضروری است.

نقاط قوت پمپ طبقاتی LVR 4-10 لئو

پمپ طبقاتی عمودی مدل LVR 4-10 لئو دارای خصوصیات منحصر به فردی است که آن را از انواع دیگر متمایز می کند. برخی از این مزیت ها شامل موارد زیر هستند:


•    پمپاژی یکنواخت تر آب نسبت به پمپ های طبقاتی افقی
•    مقاوم نسبت به خوردگی و فشارهای عملیاتی بالا
•    ساخته شده از موادی بسیار مقاوم از جنس استیل و چدن ضد زنگ
•    دارای کارکردی کم صداتر در مقایسه با پمپ های افقی
•    کوپلینگ پمپ با بالانس بالا و کاهش مشکلات ناشی از آن
•    نیاز کمتر به پمپی با توان های بالا در پمپاژ سیال
•    اشغال حداقل فضای ممکن توسط پمپ عمودی

پمپ سانتریفیوژ طبقاتی (Multistage pump)

پمپ های طبقاتی دسته ای از پمپ های مهم صنعتی و پمپ های سانتریفیوژ هستند که مکانیزم عمل آنها بر اساس نیروی گریز از مرکز می باشد. سازوکار این پمپ ها به این صورت است که مایع پس از ورود به مرکز پمپ، از پروانه ها و طبقات متوالی در دستگاه گذر کرده و سیال با فشار بالا پمپاژ خواهد شد. پمپ های سانتریفیوژ بر اساس ساختار و عملکرد خود در انواع مختلفی طبقه بندی می شوند و یکی از این انواع پمپ های طبقاتی (multistage pump) هستند. نام پمپ های طبقاتی به علت نوع ساخت و طراحی آنها بر مبنای استفاده از طبقات و پروانه های متعدد می باشد. به طور کلی در پمپ های طبقاتی موتور پمپ می تواند به حالت افقی یا عمودی در دستگاه نصب گردد و بر این اساس دارای دو دسته طبقاتی عمودی و طبقاتی افقی می باشند. سازوکار پمپ به این صورت است که در پمپ های طبقاتی، پروانه توسط موتور یا الکتروموتور با سرعت بسیار بالا دوران نموده و همراه با حرکت پره پروانه ها در پمپ سیال نیز به چرخش در می آید. انرژی انتقال یافته به سیال سبب افزایش انرژی جنبشی سیال شده و به دلیل نیروی گریز از مرکز سیال به خارج پرتاب می گردد، بنابراین این امر سبب افزایش فشار و انجام عملیات پمپاژ سیال در پمپ خواهد شد.

پمپ طبقاتی سری LVR لئو

پمپ های تولیدی کمپانی لئو دارای انواع و کاربردهای متنوعی هستند و طیف وسیعی از مهم ترین پمپ های صنعتی، خانگی و کشاورزی را شامل می شوند. از جمله این محصولات، پمپ های طبقاتی استیل هستند که در انواع و مدل های مختلفی نظیر پمپ های طبقاتی افقی سری ECH و EDH و پمپ های طبقاتی عمودی سری LVR ،LVS و LVB به بازار عرضه شده اند.

بدنه اصلی پمپ های طبقاتی LEO سری LVR از جنس استیل ضد زنگ با گرید 304 است و می تواند به طور گسترده ای در مصارف خانگی، صنعتی و تجاری به منظور آبرسانی و تقویت فشار سیال مورد استفاده قرار گیرند. این پمپ های طبقاتی کمپانی لئو قادر به پمپاژ سیال در دماهای بالا تا دمای 65 درجه سلسیوس نیز می باشند که این مساله به دلیل راندمان و قدرت بالای موتور و بهره گیری از سیم پیچ مسی در الکتروموتور این پمپ است. از طرف دیگر برای استفاده از پمپ طبقاتی LEO سری LVR دمای محیط حداکثر باید 40 درجه سانتی گراد باشد و در دماهای بیشتر از 40 درجه و یا در ارتفاعات بالاتر از 1000 متر از سطح دریا استفاده از پمپی با موتور قدرتمندتر امری ضروری است.

به دلیل طراحی چند طبقه در پمپ های سانتریفیوژ طبقاتی، فشار کلی پمپ معمولاً توسط مجموع فشارهای هر طبقه محاسبه می شود. مزیت مهم این پمپ های سانتریفیوژ این است که می توانند مقدار معینی از یک سیال را توسط موتوری با توان پایین تر در مقایسه با پمپ های تک پروانه به ارتفاع معین پمپاژ کنند. پمپ های طبقاتی آب بسته به وضعیت الکتروموتور در پمپ به طور کلی در دو نوع افقی و عمودی به بازار عرضه می شوند. ویژگی که عمدتاً این پمپ های طبقاتی را از یکدیگر متمایز می کند، این است که در دبی و هد ثابت، پمپ های طبقاتی عمودی نسبت به پمپ های افقی سطح مقطع کوچک تری را اشغال کرده و دارای الکتروموتوری کم صدا و نیز استهلاک و خرابی کمتری می باشند. اما باید دقت داشت که در پمپ های طبقاتی عمدتاً پروانه ها و بدنه پمپ به یکدیگر نزدیک هستند، بنابراین امکان صدمه بر بدنه پمپ های طبقاتی وجود دارد.

اجزای مهم پمپ طبقاتی عمودی LVR 4-10 لئو

پمپ طبقاتی عمودی مدل LVR 4-10 لئو از اجزای اصلی زیر تشکیل شده است:


•    الکتروموتور پمپ (electro motor): بخش الکتریکی پمپ طبقاتی اصطلاحاً الکتروموتور آن نامیده می شود که در حقیقت وظیفه تولید انرژی مورد نیاز پمپاژ در پمپ را بر عهده دارد.
•    کاور اصلی پمپ: بدنه پمپ در واقع کاور اصلی دستگاه می باشد و تمام اجزای پمپ درون کاور یا بدنه آن قرار می گیرند.
•    پروانه ها (vane-impeller): پس از تولید انرژی الکتریکی توسط الکتروموتور پمپ، پروانه ها در پمپ طبقاتی موجب تولید نیروی مرکز گرا و  پمپاژ سیال به بیرون خواهند شد.
•    دیفیوزرها: پمپ طبقاتی از تعدادی دیفیوزر تشکیل شده است که همراه با پروانه های دستگاه به محور اصلی یا شفت پمپ متصل می گردند.
•    شفت پمپ (شافت): محور اصلی پمپ طبقاتی را اصطلاحاً شفت پمپ می نامند که سایر اجزا نظیر پروانه ها، کاسه ها و دیفیوزرها را بر یک محوری واحد قرار می دهد.
•    کوپلینگ و مکانیکال سیل (mechanic seal): در پمپ های طبقاتی برای آب بندی و جلوگیری از نشت سیال در پمپ از فرایندی به نام کوپلینگ استفاده می شود. این فرایند توسط قطعه ای به نام مکانیکال سیل در پمپ طبقاتی انجام می گردد.

تعمیر و نگهداری از پمپ های طبقاتی LEO


تعمیر و نگهداری از پمپ های طبقاتی (افقی و عمودی) به دلیل داشتن تعدادی بالایی پروانه و کاسه پروانه که درون شفت و محور اصلی پمپ قرار می گیرند، از اهمیت و حساسیت بالایی برخوردار است. این فرایند در تمامی پمپ های  چند پروانه ای نظیر پمپ های طبقاتی لئو اهمیت بسزایی دارد. اگر پمپ های طبقاتی LEO در دوره های منظم سرویس شوند، فرایند تعمیر پمپ در هر دوره چندان دشوار نخواهد بود و از استهلاک و خرابی دستگاه پس از زمان کوتاهی پرهیز می گردد. در این راستا، تامین قطعات اصلی و تجهیزات ضروری جهت تعمیر و نگهداری از پمپ ضروری است که سبب طول عمر بیشتر پمپ شده و باید توسط نیروی مجرب صورت بگیرد.

لازم است بدانید که برخی اجزای پمپ های طبقاتی لئو به مرور زمان با استهلاک مواجه می شوند و باید تعویض گردند. از جمله این اجزا می توان به قطعاتی مانند پروانه ها و مکانیکال سیل (Mechanical seals) در پمپ اشاره نمود. مکانیکال سیل یکی از اجزای مهم پمپ های سانتریفیوژ (گریز از مرکز) است که در فرایند پکینگ و جلوگیری از خروج سیال تحت فشار از درون پمپ استفاده می شود. فرایند پکینگ در واقع به معنی بهره گیری از تعدادی حلقه های نرم و انعطاف پذیر در محفظه آب بندی پمپ می باشد. اگر فرایند تعمیر پمپ های طبقاتی به خوبی انجام نشود، پس از مونتاژ پروانه ها در محور (شفت) مرکزی پمپ و عدم تولید تلورانس مورد نظر سازنده، نشت در پمپ امکان پذیر است. در نتیجه پس از شروع به کار پمپ، بلافاصله در قسمت مکانیکال سیل دستگاه نشتی به وجود آمده، این مسئله در نهایت باعث خرابی بوش سرامیکی در پمپ می گردد.

ویژگی های پمپ طبقاتی لئو مدل LVR 4-10

ویژگی ها و مشخصات کاری پمپ های طبقاتی مدل LVR 4-10 به صورت زیر می باشند:

دبی پمپ

8 متر مکعب بر ساعت

توان

3 اسب بخار

ماکزیمم هد

96 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1-1/4 اینچ (DN25)

دهانه خروجی

1-1/4 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها

10

منبع الکتریکی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس اتصالات پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)




آیا پمپ طبقاتی عمودی لئو مدل LVR 4-10 انتخاب مناسبی است؟

پمپ طبقاتی عمودی مدل LVR 4-10 لئو دارای حداکثر فشار 96 متر و توان 3 اسب به بخار است و توانایی پمپاژ آب با دبی 8 متر مکعب بر ساعت را دارد. این پمپ طبقاتی LEO به صورت چند پروانه ای طراحی شده است و در مقابل خوردگی و فشارهای عملیاتی در سیستم از مقاومت بالایی برخوردار است. پمپ عمودی LVR 4-10 لئو نوعی پمپ استیل است که تمامی اجزای آن به جز پایه و هد دستگاه از استیل ضد زنگ ساخته شده اند. پمپ های طبقاتی لئو به دلیل نصب عمودی سطح مقطع کوچکی را اشغال می کند و توانایی تولید هدها و دبی های بالا آب با کمترین مصرف انرژی را دارد.

طراحی مناسب و استفاده از قطعات مرغوب در پمپ های تولیدی شرکت LEO موجب کسب استانداردهای معتبر بین المللی نظیر استاندارد اتحادیه اروپا و استاندارد ACS شده است که تضمین کننده کیفیت عالی، ایمنی مناسب و عدم خطر زیست محیطی در این محصولات می باشد.

سایت تصفیه آب آبین عرضه کننده انواع پمپ های صنعتی با برندهای معتبر است که برای رفاه مشتریان خود امکان دریافت مشاوره رایگان نیز قرار داده است. چنانچه قصد خرید و مشورت با کارشناسان مجرب آبین  را دارید، به سایت www.abin.ir مراجعه کنید.

پمپ های طبقاتی LEO

ماکزیمم فشار
9.4 بار
ماکزیمم دبی پمپ
8 متر مکعب بر ساعت
توان موتور
3 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1.25 اینچ (DN25)
ماکزیمم هد پمپ
96 متر
