پمپ طبقاتی عمودی لئو (LEO) مدل LVR 2-26

5
دسته بندی:

لئو (LEO)

پمپ طبقاتی عمودی لئو مدل LVR 2-26

پمپ عمودی لئو (LEO) مدل LVR 2-26 نوعی پمپ طبقاتی استیل پرکاربرد است که توانایی انتقال و پمپاژ آب با دبی 3.5 متر مکعب بر ساعت و تا ارتفاع 232 متر را دارد. پمپ های سری LVR به دلیل فشار بالا و متریال بکار رفته در تولید آنها جهت استفاده در فرایندهای صنعتی و انتقال سیال هایی با ویسکوزیته پایین مناسب هستند. پمپ طبقاتی عمودی مدل LVR 2-26 با طراحی چند پروانه ای خود با وجود مصرف انرژی پایین، قادر به تولید فشارها و دبی های بالای آب نیز می باشد. پمپ های طبقاتی عمودی سری LVR معمولاً به صورت عمودی و ایستاده نصب می شوند و به علت مزیت سطح مقطع کوچک و پورتال بودن نسبت به انواع دیگر محبوبیت بیشتری دارند. بنابراین اگر از پمپ طبقاتی در مکانی استفاده می شود که با محدودیت فضا مواجه است، استفاده از پمپ های طبقاتی عمودی انتخاب مناسبی محسوب می گردد.


کاربرد پمپ طبقاتی عمودی (LEO) مدل LVR 2-26 در مواردی مانند سیستم های تصفیه آب اسمز معکوس و اولترافیلتراسیون، تامین آب برای تغذیه مخازن تحت فشار و بویلرها، افزایش فشار در ساختمان های مسکونی و تجاری، انتقال آب در سیستم حرارتی، برودتی و سیرکولاسیون می باشد. شرکت معتبر لئو (LEO) تولید کننده انواع پمپ های خانگی، سیرکولاتور، سانتریفیوژ، پمپ گریز از مرکز و به ویژه پمپ های طبقاتی عمودی و افقی در سراسر دنیا است که کلیه محصولات خود را طبق استانداردهای معتبر بین المللی نظیر استاندارد اتحادیه اروپا و استاندارد ACS تولید می کند. گواهینامه هایی که شرکت لئو در این راستا کسب نموده است، کیفیت، ایمنی و عدم خطر زیست محیطی محصولات تولیدی آن را تضمین می کند.

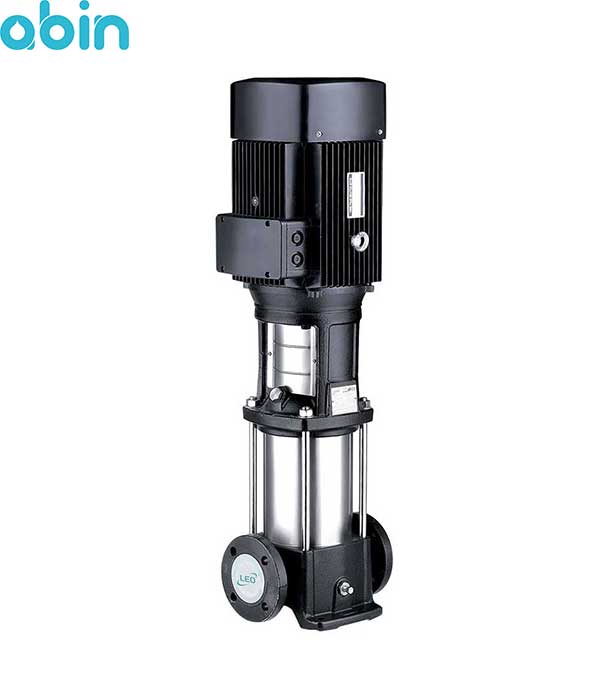

پمپ طبقاتی عمودی لئو مدل LVR 2-26

کاربردهای پمپ های عمودی طبقاتی مدل LVR 2-26

از پمپ های طبقاتی عمودی لئو مدل LVR 2-26 می توان جهت پمپاژ سیال هایی با ویسکوزیته پایین، اشتعال ناپذیر و عاری از ذرات جامد و ناخالصی در موارد زیر استفاده کرد:

•    بوستر پمپ در سیستم های آبیاری فضای سبز و آتش نشانی
•    سیستم های شستشوی صنعتی، تجهیزات آبیاری و فواره ها
•    افزایش فشار در سیستم های آبرسانی
•    انتقال آب در دستگاه های حرارتی، سرمایشی و سیرکولاسیون
•    انتقال آب در اماکن عمومی مانند بیمارستان ودرمانگاه ها، هتل ها و تالارهای پذیرایی
•    سیستم های RO و UF و تصفیه آب استخرها
•    تامین آب مورد نیاز بویلرها و مخازن تحت فشار
•    افزایش فشار آب در برج های اداری و تجاری

مزیت های پمپ های طبقاتی لئو مدل LVR 2-26

ویژگی های مهم پمپ های عمودی سری LVR ساخت شرکت LEO به شرح زیر هستند:

•     پروانه هایی مقاوم در مقابل فشارهای مکانیکی و خوردگی
•     بدنه ضد زنگ پمپ از جنس استیل 304 و نیز 316 (در صورت سفارش)
•    دارای سیم پیچ مسی
•    دارای بلبرینگ های با کیفیت از برند  C & U
•    تولید الکتروموتور برطبق استاندارد بین المللی IE2

پمپ طبقاتی چیست؟


پمپ اصولاً به دستگاه هایی گفته می شود که قادر به دریافت انرژی مکانیکی از یک منبع خارجی و انتقال این انرژی به سیال عبوری از میان خود می باشند. پمپ هایی که معمولاً جهت انتقال و پمپاژ سیال مورد استفاده قرار می گیرند، دارای انواع متفاوتی هستند و عملکرد آنها براساس پارامترهایی مانند طریقه انتقال انرژی به سیال، نوع سیال استفاده شده و مواد اولیه بکار رفته (چدن یا استیل) در ساخت دستگاه متغیر است. پمپ های سانتریفیوژی دارای انواع مختلفی نظیر پمپ های طبقاتی می باشند که کارکرد آنها براساس فرایند گریز از مرکز است.


در پمپ های سانتریفیوژی طبقاتی معمولاً از پروانه های متعددی استفاده می شود که به دلیل فاصله بسیار کم آنها تا بدنه دستگاه ممکن است سبب آسیب به پمپ طبقاتی گردند. پمپ های طبقاتی دارای دو دسته افقی و عمودی هستند که براساس نحوه نصب پمپ دسته بندی می شوند. پمپ های طبقاتی عمودی به پمپ های ایستاده معروف هستند و از اجزای نظیر الکتروموتور، تعدادی پروانه و دیفیوز و نیز اتصالات ورودی و خروجی تشکیل شده اند. در پمپ های سانتریفیوژی عمودی معمولاً الکتروموتور پمپ در بخش فوقانی دستگاه قرار می گیرد و از طریق یک میله طبقاتی به پروانه ها و بخش زیرین پمپ متصل می شود. پمپ های طبقاتی عمودی لئو سری LVR با الکتروموتورهای استاندارد با بازده بالا کوپله شده اند که بازده آنها می توان بسته به فشار و دبی مورد نیاز متغیر باشد.

ساختار پمپ های طبقاتی سری LVR

پمپ های طبقاتی LEO سری LVR از دسته پمپ های عمودی هستند که به صورت ایستاده نصب می شوند. در این پمپ ها الکتروموتور در بخش فوقانی پمپ قرار گرفته و شفت نیز توسط کوپلینگ به آن متصل می گردد. پروانه ها و دیفیوزرهای پمپ نیز بخش زیرین پمپ را تشکیل می دهند. در مدل های بالاتر از پمپ لئو تعداد پروانه ها در دستگاه به 36 عدد نیز می رسد و علاوه بر سایر قطعات نظیر دیفیوزر و بیرینگ های سرامیکی بر روی شفت نصب می شوند. در این پمپ های طبقاتی دهانه ورودی و خروجی جریان سیال در پایین ترین بخش و به شکل خطی واقع شده اند.


 پمپ های طبقاتی لئو در مدل های و تیپ ها یا سری های مختلفی تولید شده اند که از جمله آنها تیپ های LVB ،LVS و LVR هستند. تفاوت عمده این سه تیپ از پمپ های لئو در جنس و متریال مورد استفاده در ساخت قطعات آنها است. در سری LVR تمام قطعات دستگاه به جز هد و پایه پمپ از جنس استیل ضد زنگ (استیل 304) می باشد و پایه پمپ از چدن ضد زنگ HT200 ساخته  شده است. پمپ طبقاتی عمودی مدل  LVR 2-26 از دسته این پمپ های طبقاتی لئو می باشد. البته تیپ LVR پمپ های طبقاتی عمودی LEO از استیل 316 نیز به صورت سفارشی تولید می شوند. پمپ های طبقاتی لئو بر اساس میزان مصرف انرژی به دو نوع تک فاز و سه فاز به بازار عرضه می شوند که پمپ های سری LVR از دسته پمپ های طبقاتی سه فاز می باشند.


در پمپ های طبقاتی عمودی سیال پس از ورود به پروانه ها و دیفیوزرها تحت فشار قرار گرفته و با عبور از پروانه ها و دیفیوزرهای بعدی فشار سیال باز هم افزایش می یابد. به دلیل اینکه لازم است سیال استفاده شده در پمپ کاملاً خالص و حاوی ناخالصی و ذرات جامد نباشد، در برخی مواقع در ورودی پمپ طبقاتی از صافی (Strainer) استفاده می شود تا از ورود ذرات ناخالصی به پمپ و آسیب به آن جلوگیری شود. پمپ های چند پروانه ای به دلیل داشتن طبقات متعدد وزن بالای دارند که یکی از معایب مهم این نوع پمپ ها محسوب می شود و موجب قیمت بالای پمپ های طبقاتی در مقایسه با انواع دیگر می شود.


انواع پمپ های سانتریفیوژی طبقاتی

پمپ های سانتریفیوژی دسته طبقاتی براساس ظاهر و وضعیت قرارگیری شفت به دو نوع طبقاتی عمودی و طبقاتی افقی دسته بندی می شوند:

•    پمپ سانتریفیوژی عمودی


پمپ های طبقاتی عمودی دسته ای از پمپ های سانتریفیوژی هستند. این نوع پمپ های طبقاتی به دلیل نصب عمودی دستگاه به پمپ های ایستاده مشهور هستند و سطح مقطع کمتری را اشغال می کنند. بنابراین کم جا و پورتال بودن پمپ های طبقاتی عمودی یکی از مزیت مهم آن به شمار می آید. در این پمپ های سانتریفیوژی شفت به صورت عمودی نصب می شوند و طبقات پمپ به صورت متناوب بر روی آن قرار می گیرند. پمپ های عمودی معمولاً دارای صافی با روزنه های کوچک هستند بنابراین باید تنها برای پمپاژ سیال های تمیز و با خلوص بالا مورد استفاده قرار گیرند. از طرفی پمپاژ سیال های حاوی ناخالصی و ذرات جامد سبب انسداد و گرفتگی پمپ نیز خواهد شد. علاوه بر سطح مقطع پایین، مزیت های دیگر پمپ های عمودی مصرف انرژی پایین و محدوده بزرگ نسبت جریان بر ارتفاع در آنها می باشد. از پمپ هایی با الکتروموتور عمودی و بدنه و پایه استیل می توان برای انتقال آب شور نیز استفاده کرد. پمپ های طبقاتی سری LVR شرکت لئو از دسته پمپ های طبقاتی عمودی هستند و از آنها می توان در سیستم های حمام و دوش های فشار قوی، تغذیه دیگ های بخار و سوپرهیترها استفاده نمود.

•    پمپ های سانتریفیوژی افقی


در پمپ های سانتریفیوژی افقی شافت عمدتاً به صورت افقی قرار می گیرد و در مواردی می تواند در مکانی میان بلبرینگ ها طراحی شود. در حالی که در پمپ های طبقاتی عمودی، شفت به صورت عمودی نصب می گردد. طراحی مناسب پمپ های طبقاتی افقی سبب شده است که حتی در فشارهای بالا نیز همچنان بالانس عمل کنند. یکی از مزیت های  پمپ های سانتریفیوژی افقی نسبت به نوع عمودی میزان آبدهی بالا و جریان عبوری بیشتر در این انواع است. کاربردهای مهم پمپ های طبقاتی افقی شامل تغذیه دیگ های بخار، استفاده در اسپری ها و افشانه ها ونیز به منظور برف سازی و آبگیری معادن است.



مشخصات فنی پمپ طبقاتی لئو مدل LVR 2-26

مشخصات فنی پمپ های طبقاتی لئو مدل LVR 2-26 به شرح زیر هستند:

بازه دبی پمپ

2 تا 5 متر مکعب بر ساعت

توان

4 اسب بخار

ماکزیمم فشار

232 متر

کلاس حفاظتی موتور

55IP

دهانه ورودی

1 اینچ (DN25)

دهانه خروجی

1 اینچ (DN25)

بازه PH سیال

4-10

بازه دمای سیال

20- تا 120 درجه سانتی گراد (بسته به مدل و توان پمپ می تواند متفاوت باشد)

تعداد پروانه ها (طبقات)

26

منبع انرژی

برق سه فاز، فرکانس Hz50 (هرتز) و V380 (ولت)

جنس کانکشن پمپ

چدن ضد زنگ (HT200)

جنس پروانه و بدنه پمپ

استیل 304 (SS 304)


در هنگام استفاده از پمپ های طبقاتی لازم است اطمینان حاصل کنیم که سیال مورد استفاده کاملاً عاری از ناخالصی و ذرات جامد ساینده باشد، زیرا این مساله در ایجاد گرفتگی و انسداد پمپ و درنتیجه خرابی دستگاه نقش مهمی دارد. علاوه بر این ضرروی است که این سیال کاملاً غیر مخرب، غیر قابل اشتعال و انفجار ناپذیر، غیر چسبناک بوده و از نظر شیمیایی نیز کاملاً خنثی و مشخصاتی نزدیک به آب داشته باشد. اگر از پمپ طبقاتی در ارتفاع بالای استفاده می شود، برای حداکثر ارتفاع مجاز از سطح دریا 1000 متر می باشد و در ارتفاع های بالاتر از آن استفاده از پمپی با الکتروموتور قوی تری نیازمند هستیم. این مساله به دلیل کاهش چگالی و کاهش اثر خنک کنندگی هوا در ارتفاعات و درنتیجه توان خروجی کمتر موتور رخ می دهد. علاوه بر این باید دقت داشت که اگر قصد پمپاز سیالی غلیظ تر از آب را توسط پمپ طبقاتی دارید، از پمپی با الکتروموتور قوی تری استفاده کنید.


آیا پمپ طبقاتی عمودی لئو مدل LVR 2-26 انتخاب مناسبی است؟

پمپ عمودی  لئو  (LEO) مدل LVR 2-26 نوعی پمپ طبقاتی استیل پرکاربرد است که توانایی انتقال و پمپاژ آب با دبی 3.5 متر مکعب بر ساعت و تا ارتفاع 232 متر را دارد. پمپ های سری LVR به دلیل فشار بالا و متریال بکار رفته در تولید آنها جهت استفاده در فرایندهای صنعتی و انتقال سیال هایی با ویسکوزیته پایین مناسب هستند. پمپ طبقاتی عمودی مدل LVR 2-26 با طراحی چند پروانه ای خود با وجود مصرف انرژی پایین، قادر به تولید فشارها و دبی های بالای آب نیز می باشد. این پمپ های طبقاتی معمولاً به صورت عمودی و ایستاده نصب می شوند و برای استفاده در مکان هایی که با محدودیت فضا مواجه هستند، انتخاب مناسبی محسوب می شود.


کاربردهای مهم پمپ طبقاتی عمودی (LEO) مدل LVR 2-26 در مصارفی مانند سیستم های تصفیه آب اسمز معکوس و اولترافیلتراسیون، تامین آب برای تغذیه مخازن تحت فشار و بویلرها، افزایش فشار در ساختمان های مسکونی و تجاری، انتقال آب در سیستم حرارتی، برودتی و سیرکولاسیون هستند. شرکت معتبر لئو (LEO) تولید کننده انواع پمپ های خانگی، سیرکولاتور، سانتریفیوژ، پمپ گریز از مرکز و به ویژه پمپ های طبقاتی عمودی و افقی در سراسر دنیا است که کلیه محصولات خود را طبق استانداردهای معتبر بین المللی نظیر استاندارد اتحادیه اروپا و استاندارد ACS به بازار عرضه می کنند.


مجموعه تصفیه آب آبین تامین کننده انواع پمپ های صنعتی و نیز پمپ های طبقاتی است که امکان استفاده از مشاوره رایگان را نیز برای مشتریان خود فراهم نموده است.

پمپ های طبقاتی LEO

ماکزیمم فشار
23 بار
ماکزیمم دبی پمپ
3.5 متر مکعب بر ساعت
توان موتور
4 اسب بخار
جنس سیم پیچ
مس
جنس پروانه
استیل 304 (SS 304)
جنس بدنه پمپ
استیل 304 (SS 304)
اندازه دهانه ورودی و خروجی
1 اینچ (DN25)
ماکزیمم هد پمپ
232 متر
