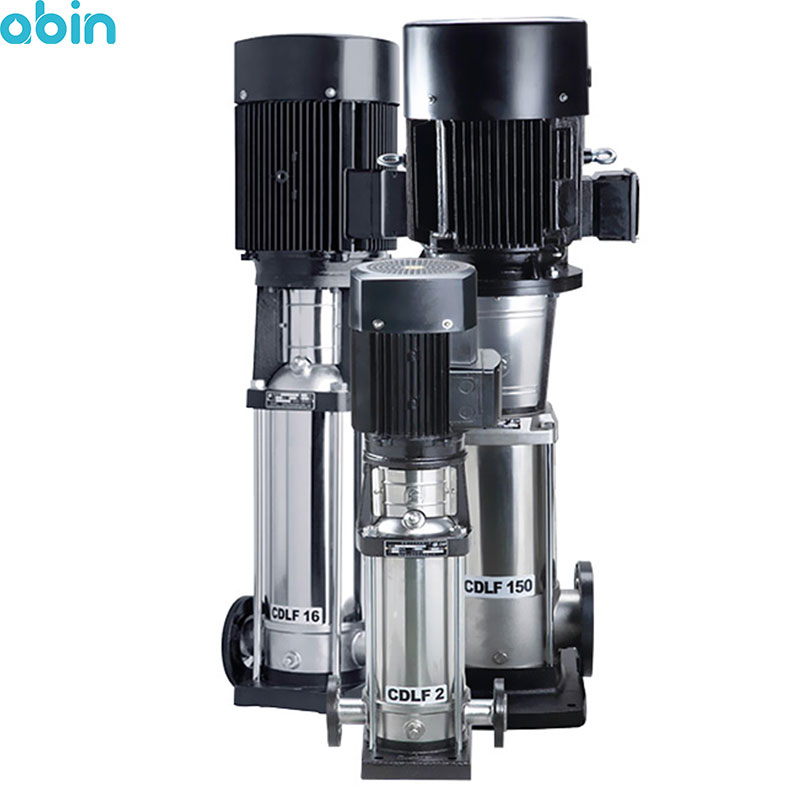

پمپ طبقاتی ایستاده CNP مدل CDLF2-13M تاثیر مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارد و دارای توانایی پمپاژ سیال با مصرف بهینه انرژی می باشد. در ساختار پمپ های طبقاتی عمودی CNP از قطعات استیل با بالاترین سطح کیفی استفاده شده و به همین دلیل در کنار عملکرد مطلوب برای افزایش فشار سیال، نیاز بالایی را هم به سرویس دهی دوره ای ندارد.
پمپ های طبقاتی با طراحی چند پروانه ای تولید شده و به همین دلیل مناسب ترین عملکرد را برای افزایش فشار سیال در صنایع مختلف دارند. از آن جایی که پروانه ها در ساختار پمپ های طبقاتی ایستاده در طبقات فوقانی تعبیه می شوند، فضای کمی را هم در سیستم اشغال می کنند.
پمپ های طبقاتی با توجه به پارامترهایی مثل نوع سیال، ساختار، جنس قطعات و... تنوع بسیار بالایی دارند، به همین دلیل استفاده از کمک افراد متخصص برای دریافت مشاوره در زمینه خرید پمپ های طبقاتی توصیه می شود.
سایت تصفیه آب آبین در کنار ارائه محصولات با سطح کیفی بالا، امکان دریافت مشاوره رایگان را هم در اختیار شما قرار داده است، با مراجعه به وبسایت www.abin.ir با کارشناسان مجموعه ما در ارتباط باشید.
استفاده از قطعات با سطح کیفی بالا و طراحی اصولی پمپ های طبقاتی عمودی CNP موجب شده تا عملکرد مطلوبی را برای افزایش فشار سیال داشته باشند، از دیگر مزیت های پمپ طبقاتی ایستاده CNP مدل CDLF2-13M موارد زیر هستند:
• اشغال فضای بسیار کم در سیستم های مختلف
• ایجاد جریان پیوسته و یکنواخت سیال در سیستم
• صدای بسیار کم
• مصرف انرژی بهینه
• کاربرد بسیار زیاد در صنایع مختلف
• استفاده از قطعات استیل با سطح کیفی بسیار بالا در سیستم
• مقاومت بالا در برابر خوردگی
کاربردهای پمپ طبقاتی عمودی CNP مدل CDLF2-13M شامل موارد زیر می شود:
1. آب شیرین کن های صنعتی
2. تغذیه دیگ های بخار
3. بویلرهای و صنایع مرتبط با سیستم های ترمودینامیکی
4. تصفیه خانه ها و صنایع آب و فاضلاب
5. برج های مسکونی
6. سیستم های شستشوی صنعتی و نظافت
7. گردش آب در سیستم های خنک کننده
8. کاربرد بسیار بالا در گلخانه های صنعتی، آبیاری و آب نماها
توجه به مشخصات فنی برای خرید پمپ های طبقاتی از آن جایی حائز اهمیت می باشد، که تمام عوامل موثر در عملکرد آنها در مشخصات فنی بررسی می شود. مشخصات فنی پمپ طبقاتی عمودی CNP مدل CDLF2-13M در جدول زیر گفته شده است:
اندازه ورودی و خروجی | 1 اینچ |
حداکثر هد | 80 متر |
حداکثر دبی | 3/5 متر مکعب بر ساعت |
توان الکتروموتور | 2 اسب بخار |
کلاس حفاظت | IP55 |
کلاس عایق | F |
جنس سیم پیچ | مس |
برق مصرفی | تک فاز |
دمای محیط | حداکثر 40 درجه سانتی گراد |
ارتفاع سطح از دریا | حداکثر 1000 متر |
دور موتور | 2900 rpm |
وزن | 35 کیلوگرم |
***الکتروپمپ های طبقاتی CNP بر اساس دمای سیال در دو نوع تولید می شوند و بر همین اساس هم می توانند کاربردهای متفاوتی داشته باشند. انواع پمپ های طبقاتی CNP مدل CLDF2-13M بر اساس دمای سیال شامل موارد زیر می شود:
1- دمای سیال در نوع نرمال: 15- تا 70 درجه سانتی گراد
2- دمای سیال در نوع دمای بالا: 15- تا 120 درجه سانتی گراد
بررسی جنس قطعات در ساختار پمپ های طبقاتی به این دلیل حائز اهمیت می باشد، که جنس قطعات در تعیین نوع سیال پمپ های طبقاتی تاثیر گذار است. در جدول زیر جنس قطعات را در ساختار پمپ های طبقاتی CNP مدل CDLF2-13M را بررسی کردیم:
بدنه پمپ | استنلس استیل |
پروانه ها | استنلس استیل |
دفیوزر | استنلس استیل |
تکیه گاه دفیوزر | استنلس استیل |
هد پمپ | چدن |
شفت | استنلس استیل |
سیلندر | استیل استنلس |
صفحه پایه | چدن |
«الکتروموتور در ساختار پمپ های طبقاتی CNP از نوع دو پل و برای سیستم خنک کننده آن، از فن استفاده شده است.»
توجه کنید که پمپ های طبقاتی عمودی CNP تنها برای پمپاژ سیالات عاری از آلاینده های شیمیایی و مشابه به آب به کار می روند. پروانه ها در ساختار پمپ های طبقاتی عمودی با فاصله کمی از بدنه تعبیه می شوند، به همین دلیل ورود سیال با میزان بالای آلاینده های فیزیکی می تواند باعث گیر کردن پروانه ها و خرابی پمپ های طبقاتی شود.
طراحی ساختار پمپ های طبقاتی به صورتی است که در آن از پروانه های چندگانه استفاده می شود و به همین دلیل تاثیر مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارند. داشتن این ویژگی یکی از مهم ترین دلایلی است که باعث شده استفاده از پمپ های طبقاتی عمودی در ساختار دستگاه های تصفیه آب صنعتی کاربرد بالایی داشته باشد. در واقع در ساختار دستگاه های تصفیه آب صنعتی برای فیلتراسیون آلاینده ها در ممبران به فشار اسمزی نیاز است و به همین دلیل استفاده از پمپ سانتریفیوژ که تاثیر مناسبی را برای افزایش فشار سیال داشته باشد حائز اهمیت می باشد.
از دیگر ویژگی های پمپ های طبقاتی این است که توانایی مطلوبی را برای افزایش فشار سیال در کنار مصرف بهینه انرژی دارند. عملکرد پمپ های طبقاتی به صورتی است که الکتروموتور با انتقال انرژی به پروانه ها تاثیر مناسبی را برای افزایش فشار سیال دارد. در ساختار پمپ های طبقاتی عمودی پروانه ها در طبقات فوقانی تعبیه شده و بر همین اساس فضای کمی را در سیستم های مختلف اشغال می کنند و سطح مقطع کمی دارند.
یکی از مهم ترین مواردی که برای استفاده از پمپ های طبقاتی در ساختار آب شیرین کن های صنعتی اهمیت زیادی دارد، سطح کیفی پمپ می باشد. اگر در ساختار آب شیرین کن های صنعتی از قطعات با سطح کیفی بالا استفاده نشود، عملکرد مطلوبی را برای افزایش فشار سیال نداشته و در نهایت باعث خرابی فیلترهای ممبران و سایر قطعات دستگاه می شوند.
از مهم ترین مواردی که بعد از خرید پمپ های طبقاتی توجه به آن به صورت ویژه ای حائز اهمیت می باشد، رعایت نکات لازم برای نگهداری و استفاده از پمپ های طبقاتی می باشد.
اکثر مشکلات در ساختار پمپ های طبقاتی ناشی از عدم توجه به سرویس دهی دوره ای و نکات لازم برای نگهداری و نصب پمپ های طبقاتی می باشد. به همین دلیل توصیه می شود در اولین قدم برای نصب پمپ های طبقاتی از کمک افراد متخصص استفاده کنید، در ادامه هم توجه به برخی نکات که در عملکرد پمپ های طبقاتی تاثیر گذار هستند اهمیت زیادی دارد. با این حال ممکن است مشکلاتی در ساختار پمپ های طبقاتی بروز کند که در ادامه به بررسی دلایل آن می پردازیم:
مشکلات احتمالی در ساختار پمپ های طبقاتی | دلایل بروز مشکل |
افزایش مصرف انرژی به شکل گرما در الکتروموتور پمپ طبقاتی، سوختن سیم پیچ های پمپ | استفاده از پمپ های طبقاتی بدون جریان سیال در ساختار آن |
خرابی کامل پمپ های طبقاتی | ورود سیال با غلظت بالا1 |
گیر کردن پروانه های پمپ | ورود سیال با میزان بالای آلاینده های فیزیکی2 |
سوختن کامل پمپ طبقاتی | ایجاد اتصالی کوتاه در کابل های پمپ |
خرابی کامل و یا انفجار پمپ های طبقاتی | کشیدگی و زخمی شدن کابل های پمپ های طبقاتی |
کاهش دبی و فشار سیال، خرابی کامل پمپ، سوختن سیم پیچ های پمپ | عملکرد برعکس پمپ های طبقاتی |
1. انواع پمپ های طبقاتی توانایی پمپاژ همه سیالات را ندارند و همین موضوع باعث شده تا محدود برای استفاده در کاربردهای مشخصی باشند. همین موضوع باعث شده تا پمپ های طبقاتی توانایی لازم را برای پمپاژ سیالات با غلظت بالا نداشته باشند و ورود سیال با غلظت بالا باعث خرابی آن شود.
2. در ساختار پمپ های طبقاتی، پروانه ها با فاصله بسیار کمی از بدنه تعبیه شده و به همین دلیل توانایی لازم را برای پمپاژ سیالات با میزان بالای آلاینده های فیزیکی و ذرات معلق ندارند. ورود سیالات با آلاینده های فیزیکی باعث گیر کردن پروانه ها و در نهایت خرابی پمپ های طبقاتی عمودی می شود.
در صورتی که میزان آلاینده های فیزیکی و ذرات معلق سیال مورد نظر شما بالاست، توصیه می شود ابتدا از کمک افراد متخصص استفاده کرده و در ادامه از فیلترهای پیش تصفیه برای حذف آلاینده ها استفاده کنید.
*بعد از بروز هر گونه مشکل در ساختار پمپ های طبقاتی عدم استفاده از آن و ادامه استفاده از کمک متخصصان فنی بهترین راهکار است.
در صورت تمایل برای خرید پمپ های طبقاتی توجه و بررسی برخی پارامترها مثل موارد زیر توصیه می شود:
• با توجه به نیاز پمپ های عمودی یا افقی برای شما مناسب تر است؟
• توجه به نوع اتصال و طرح این پرسش که نوع اتصال مورد نیاز برای شما کدام است؟ اتصال دنده ای یا فلنجی؟
• میزان هد و دبی مورد نیاز در سیستم چقدر است؟
• میزان قدرت و دور الکتروموتور برای تعبیه در سیستم باید به چه اندازه ای باشد تا توان لازم را برای پمپاژ سیال فراهم کند؟
• اندازه ورودی و خروجی پمپ چقدر است و آیا با اتصالات در سیستم مطابقت دارد؟
علاوه بر تمام نکاتی که گفته شد، بررسی سطح کیفی و برند پمپ طبقاتی هم برای خرید تا حد زیادی اهمیت دارد. پمپ های طبقاتی CNP از با کیفیت ترین انواع پمپ های طبقاتی هستند، که در ساختار آنها از قطعات با سطح کیفی بالا و بر اساس استانداردهای لازم استفاده شده است.
در ساختار پمپ های طبقاتی CNP از قطعات با سطح کیفی بالا استفاده شده و به همین دلیل عملکرد مطلوبی را برای افزایش فشار سیال در سیستم هایی مثل دستگاه های تصفیه آب صنعتی دارند. برای ساخت پمپ های طبقاتی از طراحی چند پروانه ای استفاده شده و به همین دلیل از موثر ترین انواع پمپ های سانتریفیوژ برای افزایش فشار سیال محسوب می شوند. پروانه ها در پمپ های طبقاتی در طبقات فوقانی تعبیه شده و به همین دلیل سطح مقطح کمی داشته و فضای کمی را در سیستم اشغال می کنند.
پمپ های طبقاتی از نوع سانتریفیوژ با عملکرد گریز از مرکز هستند، که بر اساس ساختار شامل انواع پمپ های طبقاتی افقی و عمودی می شوند. پمپ های طبقاتی عمودی CNP با بالاترین سطح کیفی تولید شده و بر همین اساس هم عملکرد مناسبی را برای پمپاژ سیال دارند. برخی از کاربردهای پمپ های طبقاتی عمودی شامل مواردی مثل دستگاه های تصفیه آب صنعتی، تغذیه دیگ های بخار و... می شود.
