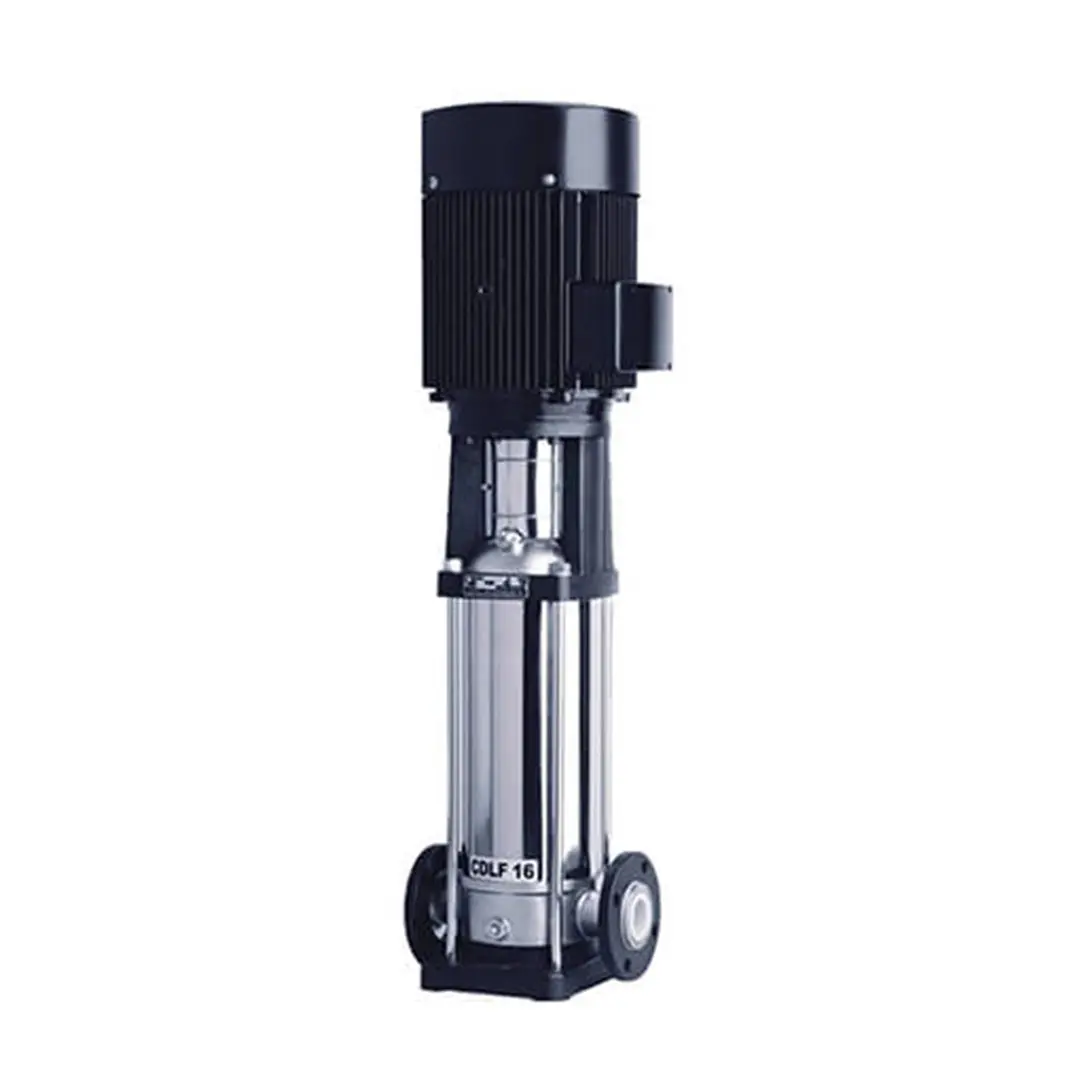

پمپ طبقاتی ایستاده CNP مدل CDLF16-12 بر اساس ساختار، توانایی بسیار مطلوبی را برای افزایش فشار سیال در سیستم های مختلف مثل دستگاه های تصفیه آب صنعتی RO دارد. برخی از مهم ترین مزایای پمپ طبقاتی عمودی CNP شامل مصرف بهینه انرژی، تولید صدای کم، قطعات با مقاومت بالا در برابر حرارت و خوردگی و... می شود. از آن جایی که پمپ های طبقاتی عمودی توانایی بسیار مطلوبی را برای پمپاژ سیال دارند، دارای کاربرد بالایی هم در صنایع مختلف می باشند.
در ساختار پمپ های طبقاتی، از پروانه های چندگانه استفاده شده است، به همین دلیل عملکرد مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارند. انواع پمپ های طبقاتی شامل پمپ های طبقاتی عمودی و افقی می شوند، در ساختار پمپ های طبقاتی عمودی پروانه ها در طبقات فوقانی تعبیه شده و به همین دلیل عملکرد مطلوبی را برای افزایش فشار سیال در سیستم دارند.
برای ساخت پمپ های طبقاتی CNP از اصول و استانداردهای لازم استفاده شده و تنوع بسیار بالایی را هم بر اساس پارامترهای مختلف دارند.
از آن جایی که پمپ های طبقاتی CNP با سطح کیفی بسیار بالایی طراحی و تولید شده اند، دارای مزیت هایی مثل موارد زیر می باشند:
• اشغال فضای بسیار کم در سیستم های مختلف
• ایجاد جریان پیوسته و یکنواخت سیال در سیستم
• صدای بسیار کم
• مصرف انرژی بهینه
• کاربرد بسیار زیاد در صنایع مختلف
• استفاده از قطعات استیل با سطح کیفی بسیار بالا در سیستم
• مقاومت بالا در برابر خوردگی
توانایی بسیار مطلوب پمپ های طبقاتی برای افزایش فشار سیال، باعث شده تا کاربرد بالایی را در صنایع مختلف داشته باشند. برخی از کاربردهای پمپ طبقاتی عمودی CNP مدل CDLF16-12 شامل موارد زیر می شود:
1. آب شیرین کن های صنعتی
2. تغذیه دیگ های بخار
3. بویلرهای و صنایع مرتبط با سیستم های ترمودینامیکی
4. تصفیه خانه ها و صنایع آب و فاضلاب
5. برج های مسکونی
6. سیستم های شستشوی صنعتی و نظافت
7. گردش آب در سیستم های خنک کننده
8. کاربرد بسیار بالا در گلخانه های صنعتی، آبیاری و آب نماها
در مشخصات فنی پمپ های طبقاتی تمام پارامترهای موثر در عملکرد آنها عنوان شده است، همین موضوع باعث شده تا توجه به مشخصات برای خرید پمپ های طبقاتی اهمیت زیادی داشته باشد. مشخصات فنی پمپ طبقاتی عمودی CNP مدل CDLF16-12 در جدول زیر گفته شده است:
اندازه ورودی و خروجی | 2 اینچ |
حداکثر هد | 166 متر |
حداکثر دبی | 22 متر مکعب بر ساعت |
توان الکتروموتور | 15 اسب بخار |
کلاس حفاظت | IP55 |
کلاس عایق | F |
جنس سیم پیچ | مس |
برق مصرفی | سه فاز |
دمای محیط | حداکثر 40 درجه سانتی گراد |
ارتفاع سطح از دریا | حداکثر 1000 متر |
دور موتور | 2900rpm |
وزن | 147 کیلوگرم |
جنس قطعات در ساختار پمپ های طبقاتی عمودی CNP سری CDLF به صورتی است که توانایی پمپاژ همه سیالات را نداشته و تنها برای پمپاژ سیالات با خواص شیمیایی مشابه به آب کاربرد دارند.
*در ساختار پمپ های طبقاتی عمودی پروانه ها با فاصله بسیار کمی از بدنه تعبیه شده اند، به همین دلیل ورود سیال با میزان بالای آلاینده های فیزیکی و ذرات معلق می تواند باعث گیر کردن پروانه ها و خرابی پمپ های طبقاتی شود.
***پمپ های طبقاتی CNP بر اساس ساختار و نوع قطعات توانایی متفاوتی را برای پمپاژ سیالات با توجه به دما دارند، انواع پمپ های طبقاتی عمودی CNP بر این اساس شامل موارد زیر می شوند:
1- دمای سیال در نوع نرمال: 15- تا 70 درجه سانتی گراد
2- دمای سیال در نوع دمای بالا: 15- تا 120 درجه سانتی گراد
بررسی جنس قطعات در ساختار پمپ های طبقاتی یکی از مهم ترین مواردی است که توجه به آن به میزان قابل توجهی حائز اهمیت می باشد، جنس قطعات در پمپ طبقاتی CNP مدل CDLF16-12 در ادامه عنوان می شود:
بدنه پمپ: استنلس استیل
پروانه ها: استنلس استیل
دفیوزر: استنلس استیل
تکیه گاه دفیوزر: استنلس استیل
هد پمپ: چدن
شفت: استنلس استیل
سیلندر: استنلس استیل
کوپلینگ: کربن استیل
صفحه پایه: چدن
پمپ های طبقاتی از نوع سانتریفیوژ هستند و بر اساس ساختار شامل انواع پمپ های طبقاتی عمودی و افقی می شوند. در کنار ساختار، انواع پمپ های طبقاتی می تواند بر اساس جنس قطعات هم متفاوت باشد، جنس قطعات در پمپ های طبقاتی معمولا از چدن یا استیل می باشد. پمپ های طبقاتی عمودی فضای کمی را در سیستم های مختلف اشغال می کنند و در کنار این از موثر ترین انواع پمپ های سانتریفیوژ برای افزایش فشار سیال محسوب می شوند.
تاثیر بسیار مطلوب پمپ های طبقاتی برای افزایش فشار سیال، موجب شده تا کاربرد بالایی را در صنایع مختلف داشته باشند. برخی از مهم ترین کاربردهای پمپ طبقاتی عمودی شامل مواردی مثل دستگاه های تصفیه آب صنعتی، تغذیه دیگ های بخار، سیستم های شستشوی صنعتی و... می شود.
پمپ های طبقاتی معمولا بر اساس نوع و ساختار می توانند عملکرد متفاوتی را هم برای افزایش فشار سیال داشته باشند، به همین دلیل بررسی نوع و ویژگی های پمپ برای خرید به میزان قابل توجهی اهمیت دارد.
برخی از مهم ترین پارامترهایی که تاثیر بالایی را هم در عملکرد پمپ های طبقاتی دارند و توجه به آنها برای خرید پمپ طبقاتی توصیه می شود موارد زیر هستند:
توجه به...
1- برند پمپ: به عنوان اولین قدم برای خرید پمپ های طبقاتی، بررسی سطح کیفی و برند آن می باشد؛ در این زمینه خرید الکتروپمپ های طبقاتی با برند معتبری که سطح کیفی بالایی داشته باشد، بهترین راهکار می باشد.
*پمپ های طبقاتی CNP بر اساس استانداردهای لازم طراحی و تولید شده اند و به همین دلیل عملکرد مطلوبی را برای افزایش فشار سیال در سیستم های مختلف دارند.
2- نوع پمپ: ویژگی های انواع پمپ های طبقاتی بر اساس ساختار، متفاوت است، به همین دلیل بررسی نوع پمپ برای خرید به میزان قابل توجهی حائز اهمیت می باشد. انواع پمپ های طبقاتی را پیش از این بررسی کردیم، در صورت تمایل می توانید مطالبی که گفته شد را مطالعه کنید.
3- مشخصات فنی پمپ: مهم ترین مواردی که تاثیر بالایی هم در عملکرد پمپ های طبقاتی دارند، در بخش مشخصات فنی پمپ های طبقاتی بررسی می شود. این موضوع باعث شده تا توجه به مشخصات فنی برای خرید پمپ های طبقاتی تا حد زیادی حائز اهمیت باشد. برخی از مهم ترین پارامترهایی که مشخصات فنی بررسی می شود، میزان هد و دبی پمپ های طبقاتی هستند.
4- نوع سیال: جنس قطعات در ساختار پمپ های طبقاتی متفاوت و بر همین اساس هم تنها برای پمپاژ برخی سیالات مناسب هستند. همین موضوع باعث شده تا بررسی نوع سیال برای خرید پمپ های طبقاتی و در کنار این توجه به محدودیت های پمپ اهمیت زیادی داشته باشد.
5- توان الکتروموتور: عملکرد پمپ های طبقاتی به صورتی است که الکتروموتور با انتقال انرژی به پروانه ها، باعث افزایش فشار سیال در سیستم می شود. به همین دلیل توان الکتروموتور یکی از مهم ترین پارامترهایی است که توجه به آن برای خرید پمپ های طبقاتی به میزان قابل توجهی حائز اهمیت می باشد.
یکی از مهم ترین نکات بعد از نصب پمپ های طبقاتی، سرویس دهی دوره ای و استفاده از کمک افراد متخصص برای برطرف کردن مشکلات در ساختار پمپ های طبقاتی می باشد. دلایل برخی از مشکلاتی که ممکن است در ساختار پمپ های طبقاتی بروز کند در جدول زیر عنوان شده است:
مشکلات احتمالی در ساختار پمپ | دلایل بروز مشکل |
لرزش پمپ | رسیدن پمپ به سرعت بحرانی یا بیشترین سرعت، نیاز به روغن کاری، فیکس نبودن قطعات در ساختار پمپ |
کاهش پمپاژ و کم شدن جریان خروجی سیال | مسدود شدن لوله ها به دلیل ورود آلاینده های فیزیکی در سیال، نیاز به هواگیری در پمپ، وارد شدن هوا به لوله ها، وجود مشکلات مکانیکی |
کم شدن فشار سیال خروجی | گیر کردن پروانه ها، کاهش سرعت پمپ، برعکس کار کردن پمپ |
قطع شدن عملکرد پمپ | کم بودن ارتفاع، وارد شدن هوا به لوله ها، نشتی سیال از لوله ها |
با توجه به مواردی که گفته شد ورود سیال با غلظت بالا و میزان بالای آلاینده های فیزیکی و ذرات معلق می تواند باعث گیر کردن پروانه ها و خرابی پمپ های طبقاتی شود.
***توجه کنید که بروز اکثر مشکلات در پمپ های طبقاتی ناشی از عدم رعایت برخی از مهم ترین نکاتی است که برای نصب و نگهداری پمپ های طبقاتی اهمیت زیادی دارد. در صورت تمایل برای برطرف کردن مشکلات در ساختار پمپ های طبقاتی استفاده از کمک افراد متخصص در این زمینه توصیه می شود.
در ساختار پمپ های طبقاتی از قطعات با سطح کیفی بالا و به صورت مقاوم در برابر حرارت و خوردگی استفاده شده است، به همین دلیل ضمن عملکرد مطلوب برای افزایش فشار سیال، نیاز بالایی را هم به سرویس دهی بعد از نصب ندارند. از دیگر مزیت های پمپ های چند پروانه ای CNP شامل مصرف بهینه انرژی و تولید صدای کم برای پمپاژ سیال می شود. تاثیر بسیار مطلوب پمپ های طبقاتی عمودی برای افزایش فشار سیال، موجب شده تا کاربرد بالایی را در صنایع مختلف داشته باشند، برخی از مهم ترین کاربردهای پمپ طبقاتی شامل مواردی مثل تغذیه دیگ های بخار، آب شیرین کن های صنعتی، سیستم های شستشوی صنعتی می شود.
از آن جایی که پمپ های طبقاتی بر اساس پارامترهای مختلف، تنوع بسیار بالایی دارند، بررسی دقیق مشخصات فنی و استفاده از کمک افراد متخصص برای دریافت مشاوره در این زمینه تا حد زیادی حائز اهمیت می باشد. در صورت تمایل برای دریافت مشاوره با مراجعه به وبسایت تصفیه آب آبین www.abin.ir با کارشناسان مجموعه ما از طریق تماس تلفنی در ارتباط باشید.
