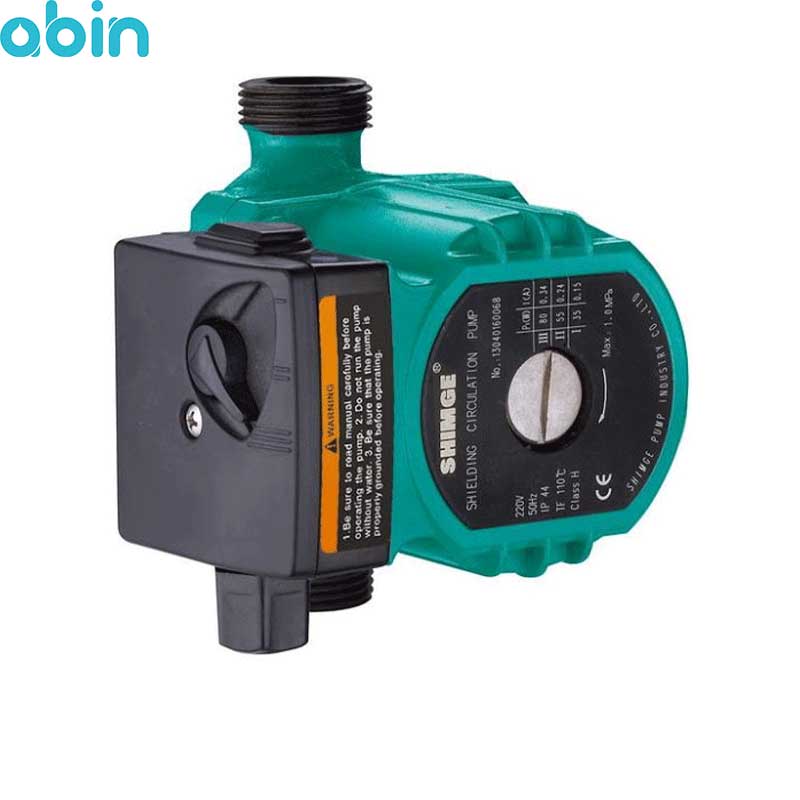

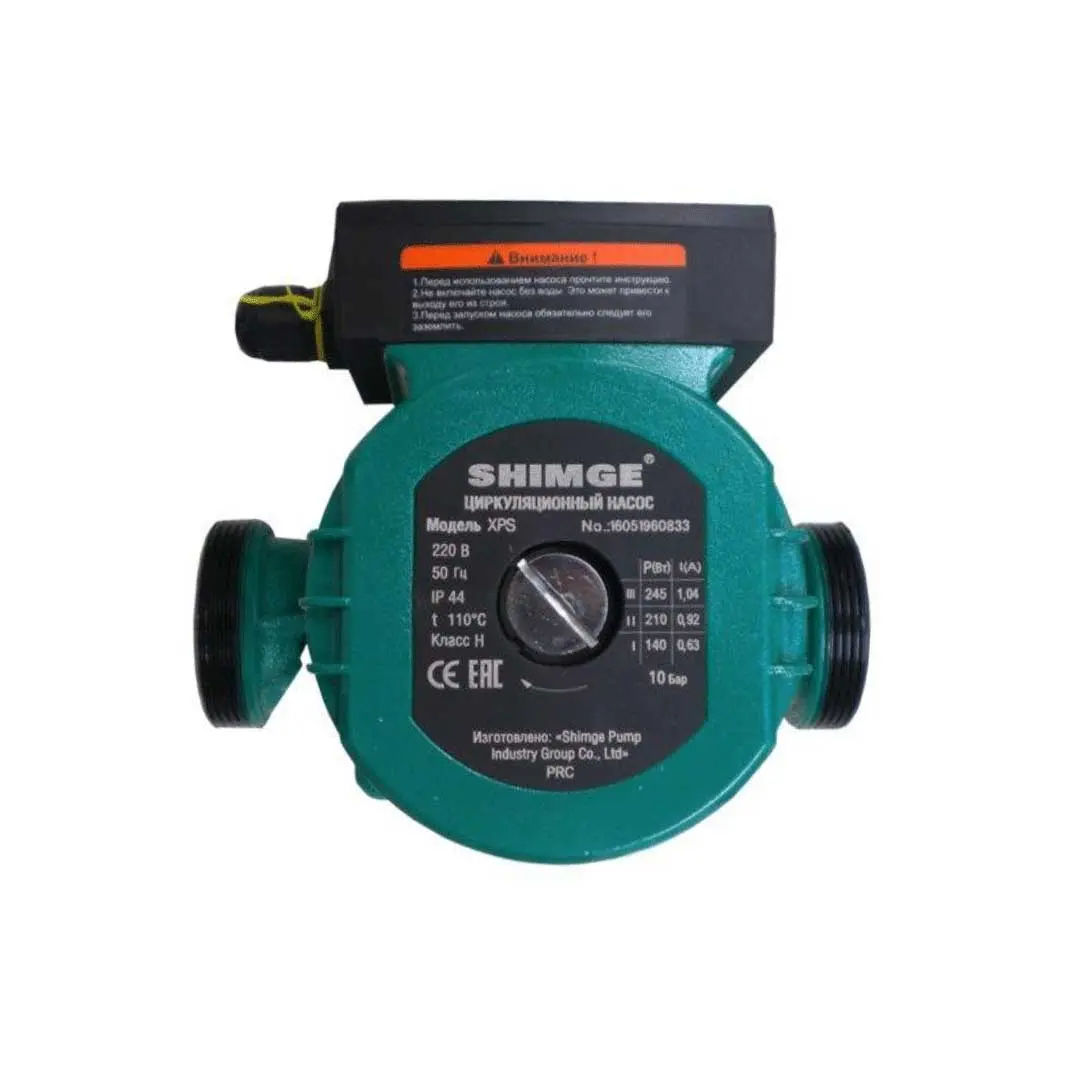

پمپ سیرکولاتور خطی شیمجه مدل XPS 15-4-130 کاربرد زیادی را برای تعبیه در سیستم های گرمایشی و تهویه مطبوع دارد. در ساختار پمپ های سیرکولاتور شیمجه از قطعات استیل با سطح کیفی بسیار بالا استفاده شده است و به همین دلیل عملکرد بسیار مطلوبی را برای سیرکوله کردن سیالات در سیستم های مختلف دارد. پمپ های سیرکولاتور از پمپ های سانتریفیوژ می باشند که برای سیرکوله کردن سیالات مثل آب در سیستم های مختلف به کار می روند. عملکرد پمپ های سیرکولاتور به صورتی است که الکتروموتور با انتقال انرژی به شافت باعث چرخش پروانه ها می شود و در نهایت سیال با فشار و دبی تعیین شده از پمپ خارج می شود.
ساختار پمپ های سیرکولاتور شیمجه به صورتی است که توانایی پمپاژ آب و تمام سیالات با خواص شیمیایی نزدیک به آب را دارند. به همین دلیل مناسب برای پمپاژ تمام سیالات بدون مواد شیمیایی، سمی، ذرات جامد و روغن های معدنی می باشند.
پمپ های سیرکولاتور بر اساس ساختار، توانایی بسیار مطلوبی را برای پمپاژ سیال با صدای کم دارند و در کنار این به راحتی در سیستم های مختلف نصب می شوند. به صورت کلی پمپ های سیرکولاتور برای گردش سیال در سیستم های گرمایشی ساختمان کاربرد دارند و در انواع پمپ های سیرکولاتور خطی و زمینی موجود هستند.
**یکی دیگر از ویژگی های مهم پمپ های سیرکولاتور این است که در کنار توانایی بالا در پمپاژ سیال توان الکتریکی کمی را مصرف می کنند.
پمپ های سیرکولاتور شیمجه به دلیل ساختار و طراحی اصولی، عملکرد بسیار مناسبی را برای پمپاژ و سیرکولاسیون سیال در سیستم دارند. مزیت های پمپ سیرکولاتور شیمجه مدل XPS 15-4-130 شامل موارد زیر می شود:
• توانایی مطلوب برای پمپاژ سیال با صدای کم
• نصب آسان و راه اندازی آسان در سیستم های مختلف
• قابلیت مطلوب برای پمپاژ سیال با دمای بالا
• قطعات استیل با سطح کیفی بالا
• هزینه نگهداری بسیار کم
• مصرف کم توان الکتریکی
• قابلیت تنظیم سرعت الکتروموتور
• قابلیت پمپاژ سیال بدون نشتی
توجه به پارامترهایی که در بخش مشخصات فنی پمپ عنوان می شود، یکی از مهم ترین مواردی است که برای خرید پمپ های سیرکولاتور باید به آن اهمیت داد، به این دلیل که تمام پارامترهای تاثیرگذار در عملکرد پمپ های سیرکولاتور در بخش مشخصات فنی عنوان می شود. موارد زیر مشخصات پمپ سیرکولاتور شیمجه مدل XPS 15-4-130 می باشند:
حداکثر دبی آب | 2 متر مکعب بر ساعت |
حداکثر ارتفاع پمپاژ | 4 متر |
محدوده دمای سیال | 2 تا 110 درجه سانتی گراد |
حداکثر دمای محیط | 40 درجه سانتی گراد |
کلاس عایق بندی | H |
کلاس حفاظتی | IP44 |
جنس پروانه | استیل |
جنس شفت | استیل |
جنس بدنه | چدن |
توان موتور | 1:30w ،2:45w ،3:60w |
پمپ های سیرکولاتور از پمپ های سانتریفیوژ می باشند که برای گردش سیال در سیستم های مختلف به کار می روند. مهم ترین کاربردهای پمپ های سیرکولاتور برای گردش سیال در سیستم هایی مثل گرمایش مرکزی و سیستم های آب گرم شوفاژ می باشد. در ساخت پمپ های سیرکولاتور معمولا از استیل و یا چدن استفاده می کنند و کاربرد زیادی را برای پمپاژ سیال با دمای بالا دارند. از ویژگی های پمپ های سیرکولاتور این است که صدای بسیار کمی برای پمپاژ سیال دارند. در کنار این پمپ های سیرکولاتور قابلیت مکش منفی ندارند و به همین دلیل مصرف انرژی در این نوع پمپ ها بهینه است. یکی دیگر از ویژگی های پمپ سیرکولاتور این است که دارای قابلیت نصب آسان هستند و در کنار این هزینه نگهداری پمپ کم است.
ساختار پمپ های سیرکولاتور به صورتی می باشد که از دو بخش الکتروموتور و پمپ تشکیل شده است. عملکرد پمپ های سیرکولاتور به صورتی است که الکتروموتور ها با انتقال انرژی به پروانه باعث پمپاژ سیال در سیستم شده و در ادامه با تکرار مداوم این چرخه پمپ های سیرکولاتور باعث پمپاژ سیال در سیستم می شوند. در واقع پروانه های پمپ سیرکولاتور مثل توربین عمل می کنند و بعد از این که نیروی الکتروموتور به پروانه ها منتقل شد سیال را در سیستم پمپاژ می کنند.
پمپ های سیرکولاتور بر اساس پارامترهای مختلف شامل انواع گوناگونی هستند و این موضوع باعث شده تا ویژگی های متفاوتی را داشته باشند. در ادامه به بررسی انواع پمپ های سیرکولاتور می پردازیم:
پمپ های سیرکولاتور خطی: در ساختار پمپ سیرکولاتور خطی، الکتروموتور مستقیم و بی واسطه در ساختار پمپ است، پمپ های سیرکولاتور خطی معمولا از جنس آهن، چدن و استیل می باشد و برای ساخت پروانه های پمپ از مواد مقاوم در برابر خوردگی استفاده می شود. کاربرد پمپ های سیرکولاتور در مواردی مثل سیستم های سرمایشی و گرمایشی می باشد. ساختار پمپ های سیرکولاتور خطی به این صورت است که ورودی و خروجی پمپ در یک راستا قرار می گیرد و به همین دلیل فضای کمی را برای تعبیه در سیستم های مختلف اشغال می کنند.
پمپ های سیرکولاتور زمینی: پمپ های سیرکولاتور زمینی معمولا از جنس چدن هستند و در ساخت پروانه های پمپ سیرکولاتور زمینی از چدن و برنج استفاده می شود. در مواردی که میزان افزایش فشار و بازدهی اهمیت زیادی دارد پمپ های سیرکولاتور زمینی کاربرد زیادی دارند.
ساختار کلی پمپ های سیرکولاتور به این صورت است که الکتروموتور و بخش مکانیکی پمپ به صورت مجزا تعبیه می شوند. در ادامه به بررسی ساختار و کاربرد برخی قطعات پمپ های سیرکولاتور می پردازیم:
الکتروموتور: الکتروموتورها یکی از مهم ترین اجزا در پمپ های سیرکولاتور محسوب می شوند، الکتروموتور در پمپ های سیرکولاتور می توانند به صورت تک فاز و یا سه فاز باشند. توجه کنید که توان پمپ های سیرکولاتور تا حد زیادی به قدرت الکتروموتور در آن بستگی دارد و به همین دلیل از مهم ترین موارد برای خرید پمپ های سیرکولاتور توجه به مشخصات و قدرت پمپ های سیرکولاتور می باشد.
پروانه ها: پروانه ها از دیگر اجزای مهم و کاربردی در پمپ های سیرکولاتور محسوب می شوند و در واقع چرخش پروانه در ساختار پمپ های سیرکولاتور موجب افزایش سرعت سیال در ساختار پمپ های سیرکولاتور می شود. پروانه ها در ساختار پمپ های سیرکولاتور معمولا 4 تا 7 پره هستند و به دلیل تماس با سیال معمولا از جنس آلیاژ با سطح کیفی مرغوب و مقاوم در برابر خوردگی هستند. به این صورت که هر چقدر جنس پروانه ها بهتر باشد مقاومت بیشتری را در برابر پوسیدگی دارد و این موضوع باعث می شود که توان بالایی را در برابر حرارت بالا داشته باشد.
شفت: شفت در پمپ های سیرکولاتور باعث انتقال انرژی از الکتروموتور به پروانه ها شده و عملکرد آن برای به حرکت در آوردن پروانه ها می باشد. شفت در پمپ های سیرکولاتور معمولا از جنس استیل است و پروانه ها در اطراف آن قرار می گیرند. در ساختار پمپ های سیرکولاتور معمولا شفت و الکتروموتور به صورت جدا از هم قرار می گیرند و به واسطه کوپلینگ از هم جدا می شوند. جنس شفت هم در ساختار پمپ های سیرکولاتور به صورتی است که مقاومت بالایی در برابر خوردگی دارد.
بلبرینگ: از این قطعه به منظور حفاظت از شفت در برابر نیروهای وارد شده در پمپ های سیرکولاتور استفاده می شود.
آب بند: از این قطعه برای آب بندی و جلوگیری کردن از نشتی در پمپ های سیرکولاتور استفاده می شود. آب بندهای پمپ سیرکولاتور روی شافت، پوسته و محفظه نصب می شوند و معمولا از جنس کربن یا سرامیک هستند.
استاتور: این قطعه در ساختار پمپ های سیرکولاتور به شکل استوانه ای تو خالی می باشد و برای ساخت آن از ورقه های آهن استفاده می شود. درون این استوانه شیارهای وجود دارد و سیم پیچ های پمپ معمولا درون آن قرار می گیرد. سیم پیچ ها و استاتور در پمپ های سیرکولاتور معمولا درون پوسته قرار می گیرند.
پوسته: به صورت کلی تمام اجزای پمپ های سیرکولاتور دورن محفظه قرار می گیرند که به آن پوسته گفته می شود. پوسته در پمپ های سیرکولاتور به شکل حلزونی است و ورودی و خروجی پمپ در آن تعبیه می شود. معمولا اتصال ورودی و خروجی در پمپ های سیرکولاتور به صورت فلنجی و دنده ای است و از جنس مقاوم در برابر خوردگی ساخته می شود. در کنار مقاومت در برابر خوردگی، جنس پوسته در پمپ های سیرکولاتور باید به صورتی باشد که مقاومت بالایی را در برابر حرارت و یا مواد خورنده داشته باشد.
**توجه کنید که یکی از مواردی که در ساختار پمپ های سیرکولاتور ممکن است مشاهده شود ته نشین شدن رسوبات در پمپ می باشد، این موضوع در ادامه ممکن است خرابی پمپ های سیرکولاتور را در پی داشته باشد.
پمپ سیرکولاتور خطی شیمجه مدل XPS 15-4-130 بر اساس استانداردهای لازم طراحی و تولید شده است و دارای کیفیت های لازم برای تعبیه در صنایع مختلف می باشد. در ساختار پمپ های سیرکولاتور شیمجه از قطعات استیل با سطح کیفی بسیار بالا استفاده شده است و به همین دلیل سطح کیفی و عملکرد مطلوبی را برای سیرکوله کردن سیال در سیستم دارند. از کاربردهای پمپ های سیرکولاتور در مواردی مثل سیستم های تاسیسات و تهویه مطبوع، شستشوی صنعتی، سیستم های گرمایشی خانگی و صنعتی و... می باشد.
پمپ های سیرکولاتور صدای بسیار کمی را برای پمپاژ سیال در سیستم های مختلف دارند و دارای مزیت های مثل قابلیت نصب آسان می باشند. بر اساس همین ویژگی هاست که استفاده از پمپ های سیرکولاتور در صنایع مختلف رواج زیادی دارد. در کنار تمام این موارد هزینه راه اندازی و در ادامه نگهداری پمپ های سیرکولاتور بسیار کمتر از انواع دیگر پمپ های سانتریفیوژ می باشد.
