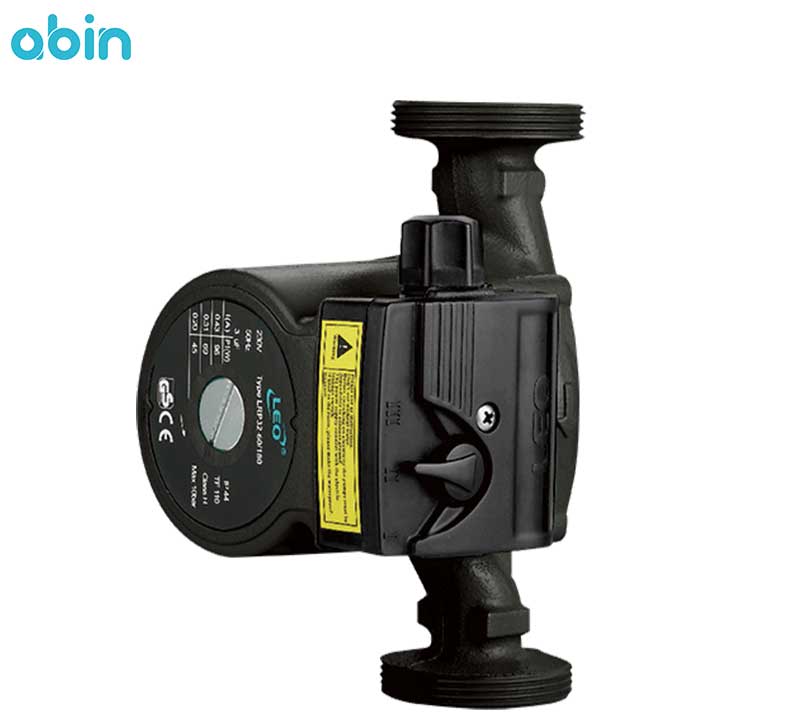

پمپ سیرکولاتور لئو مدل LRP25-60/130
پمپ سیرکولاتور LRP25-60/130 لئو از پمپ های سه سرعته سری LRP می باشد. سه سرعته بودن موتور پمپ سیرکولاتور LRP25-60/130 لئو باعث صرفه جویی در مصرف انرژی می شود، زیرا امکان تنظیم دور موتور با توجه به نیاز سیستم وجود دارد. بنابر این می توان در فصولی از سال که نیازی به توان کامل موتور نیست با تنظیم دور موتور در سرعت پایین تر مصرف انرژی را کاهش داد.
در حالت سرعت کم موتور، علاوه بر کاهش مصرف انرژی، دبی آب عبوری از پمپ پکیج لئو کمتر شده و در نتیجه صدای تولید شده توسط پمپ نیز کمتر می شود. پمپ سیرکولاتور سه سرعته LRP25-60/130 لئو مانند سایر پمپ های سیرکولاتور برای گردش آب در سیستم های مدار بسته سرمایشی و گرمایشی مورد استفاده قرار می گیرد.
پمپ های پکیج (LRP) لئو به تکنولوژی موتور آب خنک مجهز می باشند، که از داغ شدن موتور و سیم پیچ آن در بار کاری بالا جلوگیری کرده و درواقع مقاومت حرارتی موتور الکتریکی را افزایش می دهد.
عملکرد پمپ سیرکولاتور LRP25-60/130 لئو در گردش آب
عملکرد پمپ سیرکولاتور LRP25-60/130 لئو به این صورت است که حرکت چرخشی موتور پمپ باعث به حرکت در آمدن پروانه آن می شود. آب از راه دهانه ورودی وارد پمپ شده و با حرکت آن بین پره های پروانه، پره ها شروع به چرخش می کنند؛ آب پس از گرفتن انرژی جنبشی از طریق پروانه های پمپ سیرکولاتور، در اثر نیروی گریز از مرکز به سمت محیط خارجی پروانه حرکت می کند. برای کارکرد صحیح پمپ سیرکولاتور لئو، شفت موتور الکتریکی آن باید در راستای افق باشد.
با توجه به محل نصب پمپ سیرکولاتور، می توان این پمپ ها را به دو دسته پمپ سیرکولاتور خطی و زمینی تقسیم بندی کرد. پمپ های خطی سیرکولاتور که وزن کمی دارند بر روی مدار نصب می شوند و می توانند تک قلو، دو قلو، تک دور یا چند دور باشند. پمپ های سیرکولاتور زمینی نیز برای گردش آب در ظرفیت های بالا مورد استفاده قرار می گیرند و به دلیل سنگین بودن بر روی زمین قرار می گیرند. برای کم کردن ارتعاشات پمپ های سیرکولاتور زمینی از ضربه گیرها استفاده می شود.
ویژگی های منحصر به فرد پمپ سیرکولاتور LRP25-60/130 لئو
پمپ سیرکولاتور LRP25-60/130 لئو دارای مزیت های منحصر به فرد زیر می باشد:
1- موتور الکتریکی با تکنولوژی آب خنک برای جلوگیری از داغ شدن سیم پیچ
2- قابلیت تنظیم موتور در سه حالت مختلف که باعث کاهش هزینه های انرژی مصرفی می شود.
3- سیم پیچ مسی موتور الکتریکی
4- ضمانت نامه 12 ماهه
5- ایجاد صدای کم در هنگام کار به خصوص در دور پایین
6- قابلیت پمپاژ آب در دمای بالا (قابل استفاده در سیستم های گرمایشی)
7- پمپ سیرکولاتور ارزان قیمت و بسیار با کیفیت
مشخصات فنی پمپ سیرکوله لئو مدل LRP25-60/130
پمپ سیرکوله لئو مدل LRP25-60/130 مانند سایر پمپ های سری LRP این برند دارای مشخصات و ویژگی های کلی به صورت زیر می باشد.
بدنه پمپ (Body) | چدن ضد زنگ |
پروانه (Impller) | نوریل با قابلیت تحمل دما تا 150 درجه سانتی گراد |
شفت (Shaft) | سرامیکی (آلومینیوم اکسید 99%) |
دمای مجاز سیال | 2 تا 110 درجه سانتی گراد |
برق ورودی | تک فاز 220 ولت و فرکانس 50 هرتز |
وزن پمپ | 2.44 کیلوگرم |
نوع اتصالات | رزوه ای |

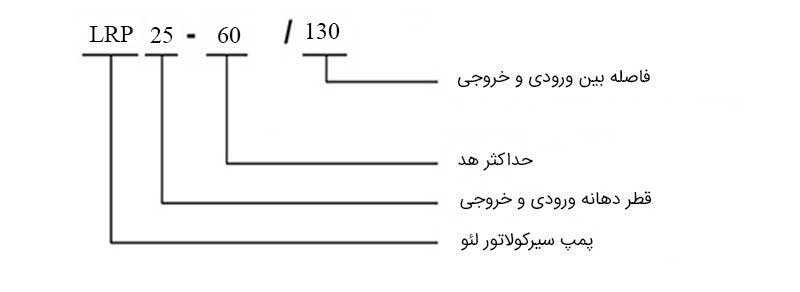

شرکت سازنده پمپ های سیرکولاتور لئو، برای تفکیک مدل های مختلف پمپ های سیرکولاتور سری LRP، از یک کد شناسایی شامل اعداد و عبارات استفاده کرده است. در پمپ سیرکولاتور LRP25-60/130 این اعداد معرف مشخصه های پمپ به صورت زیر می باشند:

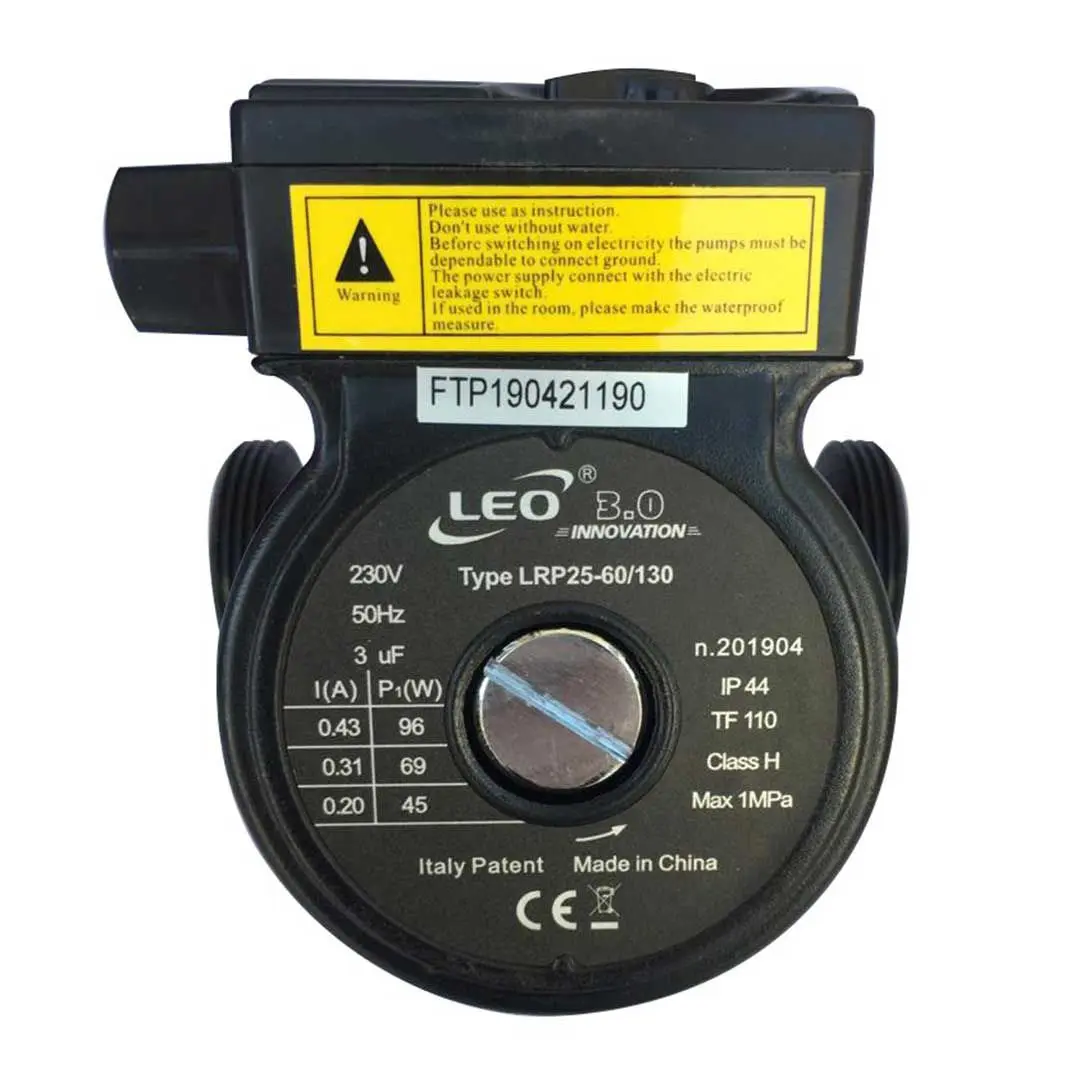

ویژگی های الکتروموتور پمپ سیرکولاتور LRP25-60/130
مشخصات فنی الکتروموتور تک فاز پمپ سیرکولاتور لئو مدل LRP25-60/130 شامل موارد زیر می باشد:
• کلاس عایق بندی: H
• کلاس حفاظتی: IP44
• یاتاقان سرامیکی از جنس آلومینا (آلومینیوم اکسید) 99%
• دارای سیم پیچی مسی
• موتور سه سرعته برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی
• سیال مجاز: سیال تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ به عبارت دیگر سیالی با خواصی نزدیک به آب
کلاس عایق بندی پمپ سیرکولاتور LRP25-60/130 لئو بالاترین کلاس در بین کلاس های حرارتی پمپ ها است. کلاس عایق حرارتی H قابلیت تحمل دمای سیم پیچ موتور تا 140 درجه سانتی گراد و قابلیت تحمل دمای محیط تا 40 درجه سانتی گراد را نشان می دهد؛ که مجموع این دو عدد قابلیت تحمل دمای 180 درجه سانتی گراد می باشد.
کلاس حفاظتی IP44 نیز نشان دهنده درجه حفاظت پمپ و قسمت های مختلف آن در برابر عوامل مختلف داخلی و خارجی می باشد. رقم 4 اول نشان دهنده حفاظت قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر است و رقم 4 دوم بیانگر این است که الکتروموتور پمپ در برابر پاشش آب در هر جهت و زاویه به بدنه حفاظت شده است (مدت زمان تست این مورد 5 دقیقه بوده است)
دو مورد از مهم ترین پارامترهای انتخاب پمپ سیرکولاتور
در یک سیستم گردشی و مدار بسته، از لوله هایی با اندازه مختلف، انواع شیرهای دو راهه و سه راهه و مدارهای سری و موازی با اندازه های مختلف استفاده می شود، بنابر این محاسبه عملکرد پمپ کار ساده ای نیست. اما به هر حال برای پمپ های سیرکولاتور پارامترهایی وجود دارد که عملکرد پمپ را بر اساس آن می سنجند. از مهم ترین پارامترها در خرید پمپ های سیرکولاتور توان طولی ارسال پمپ یا همان هد پمپ و دبی آن می باشد.
برای محاسبه هد پمپ باید دورترین وسیله ای که قرار است آب گرم یا سرد به آن برسد را در نظر گرفت. سپس بر اساس انرژی کل مورد نیاز ساختمان، محاسبات هد پمپ سیرکولاتور را انجام داد.
محاسبه هد پمپ سیرکولاتور
به دلیل بسته بودن مدار سیستم های سرمایشی و گرمایشی، پمپ سیرکولاتور باعث افزایش فشار سیستم نمی شود، بلکه وظیفه این پمپ جبران افت فشارهای طولی است که به دلیل مشکلات در بخش های مختلف از جمله سیستم لوله کشی، شیر آلات، رادیاتورها، دیگ و ... اتفاق می افتد.
با استفاده از فرمول زیر می توان توان طولی ارسال پمپ های سیرکولاتور را به دست آورد:
H= ((L+0.5L)*0.03)+H1
L: طول مسیر رفت و برگشت لوله کشی تا دور ترین نقطه سرمایشی یا گرمایشی که شامل طول های عمودی و افقی لوله کشی نیز می شود.
ضریب 0.5: برای تلفات اتصالات و شیر آلات که به صورت سر انگشتی معادل 50% مسیر رفت و برگشت لوله کشی در نظر گرفته می شود.
مقدار 0.03: نشان دهنده تلفات اصطکاکی لوله می باشد، که با توجه به جنس و قطر لوله عددی بین 2.5 تا 4 متر در هر 100 متر لوله در نظر گرفته می شود.
H1: مقدار این پارامتر به تلفات تجهیزات مکانیکی موتورخانه مثل دیگ، مبدل، منبع کویلی و ... بستگی دارد. این پارامتر با توجه به پیچیدگی تجهیزات بین 1.5 تا 2.5 در نظر گرفته می شود. برای به دست آوردن مقدار دقیق تلفات اصطکاکی تجهیزات موتورخانه، می توان به کاتالوگ شرکت سازنده آنها مراجعه کرد.
دبی پمپ سیرکوله چگونه محاسبه می شود؟
دبی پمپ های سیرکولاتور شامل حجم آب عبوری مورد نیاز مبدل های حرارتی مانند رادیاتورها، فن کویل و ... می باشد. محاسبه دبی پمپ های سیرکولاتور به این صورت انجام می شود که با مراجعه به کاتالوگ مبدل ها، مقدار دبی مورد نیاز هر مبدل را با توجه به ظرفیت آن محاسبه می کنند و در انتها این مقادیر با هم جمع می شوند. در یک محاسبه سرانگشتی دبی مورد نیاز پمپ های سیرکولاتور از فرمول زیر به دست می آید:
Q= P/10،000
Q: دبی پمپ سیرکولاتور بر حسب گالن در دقیقه محاسبه می شود.
P: مقدار توان حرارتی مورد نیاز ساختمان بر حسب BTU بر ساعت محاسبه می شود. اگر ساختمان دارای دیگ آب گرم باشد، توان حرارتی دیگ ملاک محاسبات قرار می گیرد. اما اگر دیگ آب گرم برای ساختمان در نظر گرفته نشده باشد، به ازای هر متر مربع مساحت ساختمان، با ارتفاع سقف 3 متر مقدار 499 تا 500 BTU لحاظ می شود.
*** اگر از پمپ سیرکولاتور برای گردش آب در هر دو سیستم گرمایشی و تهویه مطبوع به صورت همزمان استفاده می شود، به این دلیل که در سیستم های گرمایشی دبی دو برابر سیستم های سرمایشی مورد نیاز است؛ ملاک محاسبات برای انتخاب پمپ سیرکولاتور سیستم گرمایشی مورد استفاده است.
آیا پمپ سیرکولاتور LRP25-60/130 لئو برای من مناسب است؟
پمپ سیرکولاتور LRP25-60/130 لئو از پمپ های سری LRP با قابلیت تنظیم سرعت موتور در سه حالت مختلف می باشد. این مزیت پمپ های سیرکوله سری LRP لئو باعث کاهش قابل ملاحظه ای در مصرف انرژی می شود.
بنابر این اگر در سیستم سرمایشی یا گرمایشی صرفه جویی در مصرف انرژی اهمیت و اولویت دارد، پمپ سیرکولاتور لئو مدل LRP25-60/130 بهترین انتخاب است. این پمپ سیرکولاتور علاوه بر مصرف انرژی کم، دارای موتور آب خنک می باشد که در بار کاری بالا، مقاومت حرارتی بالایی دارد و از داغ شدن موتور جلوگیری می کند.
پمپ سیرکولاتور لئو مدل LRP25-60/130 دارای قطر ورودی و خروجی 25 میلی متر و حداکثر هد 6 متر می باشد. هم چنین فاصله بین ورودی و خروجی (طول پمپ) 13 سانتی متر است.
با همه این موارد، ممکن است با توجه به تنوع برندها و هم چنین مدل های مختلف پمپ های سیرکولاتور، در انتخاب این پمپ ها دچار سردرگمی شوید.در صورتی که برای خرید پمپ سیرکولاتور مورد نیاز سیستم خود نیاز به مشاوره دارید، کارشناسان بازار آنلاین تصفیه آب آبین از طریق مشاوره رایگان تلفنی در خدمت مشتریان عزیز می باشند.
