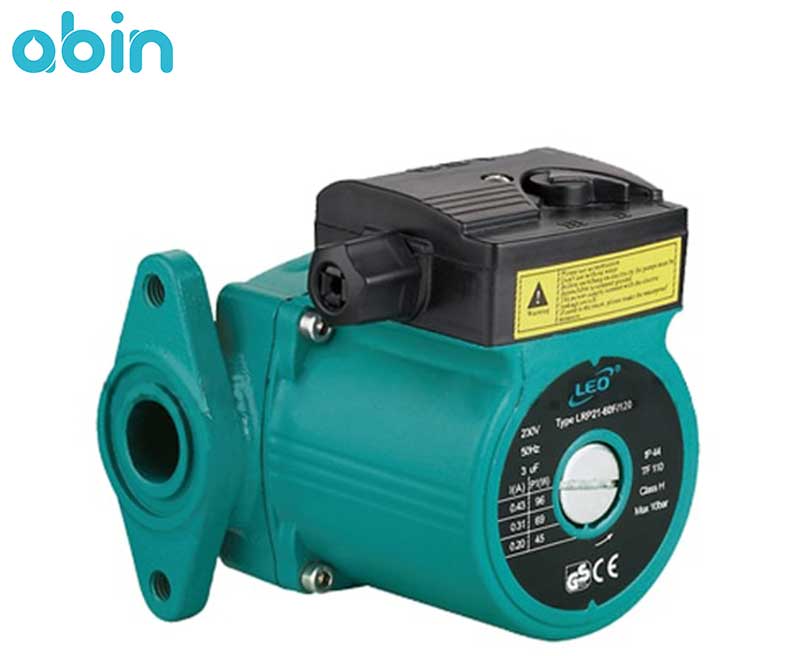

پمپ سیرکولاتور لئو مدل LRP21-60F/120

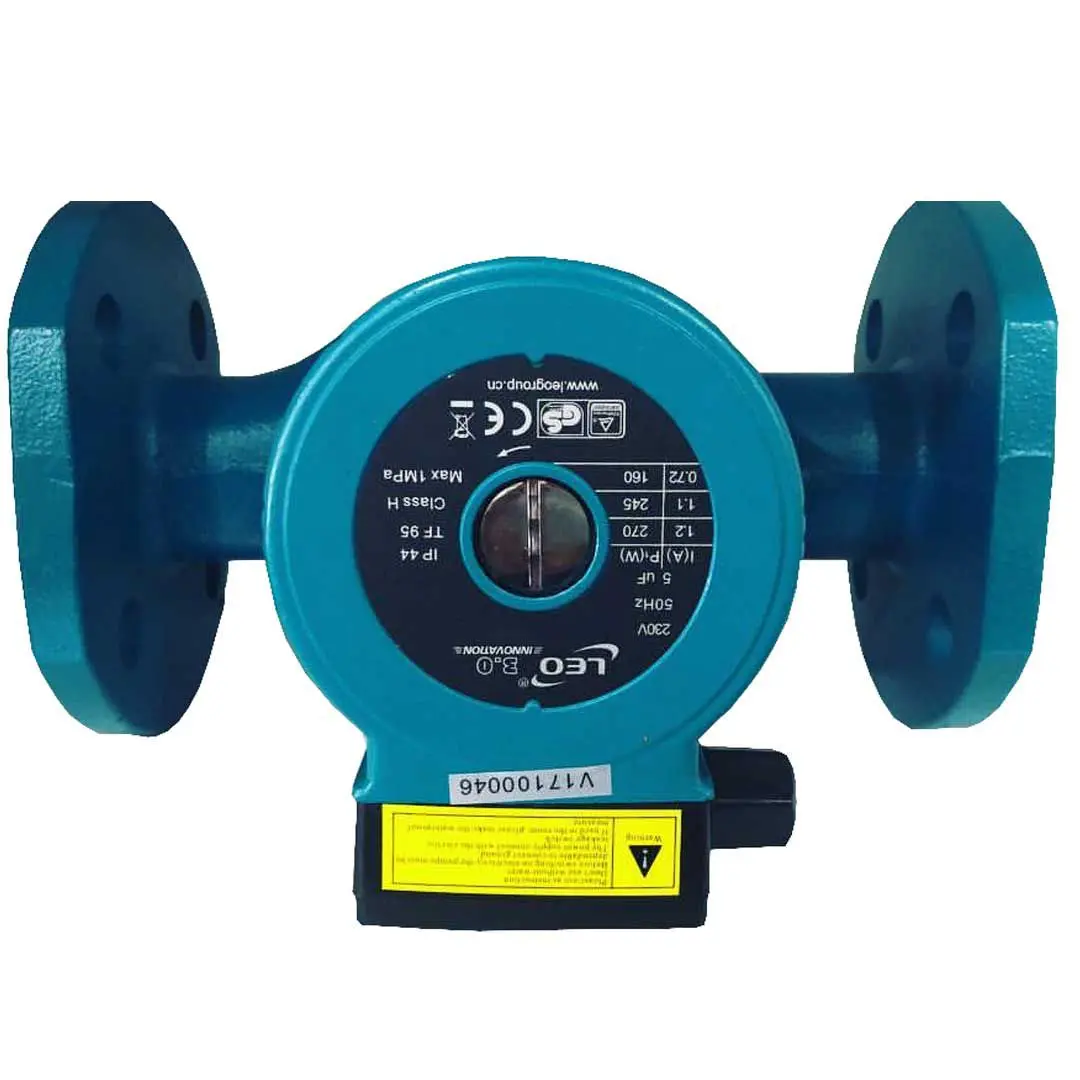

پمپ سیرکولاتور لئو مدل LRP21-60F/120 از پمپ های سری LRP لئو (leo) با اتصالات فلنجی می باشد. مزیت پمپ سیرکولاتور LRP21-60F/120 لئو، سه سرعته بودن موتور الکتریکی آن است. این ویژگی پمپ سیرکولاتور LRP21-60F/120 لئو باعث صرفه جویی در مصرف انرژی می شود، زیرا امکان تنظیم دور موتور با توجه به نیاز سیستم وجود دارد. بنابر این می توان در فصولی از سال که نیازی نیست موتور با دور بالا کار کند، با تنظیم دور موتور در سرعت پایین تر مصرف انرژی را تا حد زیادی کاهش داد.
علاوه بر کاهش مصرف انرژی در حالت سرعت کم موتور، دبی آب عبوری از پمپ سیرکولاتور LRP21-60F/120 لئو کمتر شده و در نتیجه صدای تولید شده توسط پمپ نیز کمتر می شود. پمپ سیرکوله LRP21-60F/120 لئو مانند سایر پمپ های سیرکولاتور برای گردش آب در سیستم های سرمایشی و گرمایشی مدار بسته مورد استفاده قرار می گیرد.
پمپ های پکیج (LRP) لئو به تکنولوژی موتور آب خنک مجهز می باشند. این تکنولوژی به خنک شدن موتور کمک می کند و از داغ شدن سیم پیچ آن در بار حرارتی بالا جلوگیری می کند.
نحوه عملکرد پمپ سیرکولاتور LRP21-60F/120 لئو چگونه است؟
عملکرد پمپ سیرکولاتور LRP21-60F/120 لئو به این صورت است که حرکت چرخشی موتور پمپ باعث به حرکت در آمدن پروانه آن می شود. آب از راه دهانه ورودی وارد پمپ شده و با حرکت آن بین پره های پروانه، پره ها شروع به چرخش می کنند؛ آب پس از گرفتن انرژی جنبشی از طریق پروانه های پمپ سیرکولاتور، در اثر نیروی گریز از مرکز موتور به سمت محیط خارجی پروانه حرکت می کند. برای کارکرد صحیح پمپ های سیرکولاتور ، شفت موتور الکتریکی آنها باید در راستای افق قرار گیرد.
با توجه به موقعیت نصب پمپ سیرکولاتور، می توان این پمپ ها را به دو دسته پمپ سیرکولاتور خطی و زمینی تقسیم بندی کرد. پمپ های خطی سیرکولاتور بر روی مدار نصب می شوند و می توانند تک قلو، دو قلو، تک دور یا چند دور باشند. برای گردش آب در ظرفیت های بالا از پمپ های سیرکولاتور زمینی استفاده می شود. این نوع از پمپ های سیرکولاتور به دلیل سنگین بودن بر روی زمین قرار می گیرند. برای کم کردن ارتعاشات پمپ های سیرکولاتور زمینی باید از ضربه گیرها استفاده شود.
مزیت های پمپ سیرکولاتور لئو مدل LRP21-60F/120
پمپ سیرکولاتور LRP21-60F/120 لئو دارای مزیت های زیادی شامل موارد زیر می باشد:
1- موتور الکتریکی با تکنولوژی آب خنک برای جلوگیری از داغ شدن سیم پیچ
2- قابلیت تنظیم موتور در سه حالت مختلف که باعث کاهش هزینه های انرژی مصرفی می شود.
3- سیم پیچ مسی موتور الکتریکی
4- ضمانت نامه 12 ماهه
5- ایجاد صدای کم در هنگام کار به خصوص در دور پایین
6- قابلیت پمپاژ آب در دمای بالا (قابل استفاده در سیستم های گرمایشی)
7- پمپ سیرکولاتور ارزان قیمت و بسیار با کیفیت
مشخصات فنی پمپ سیرکولاتور LRP21-60F/120 لئو
پمپ سیرکولاتور لئو مدل LRP20-60F/120 مانند سایر پمپ های سری LRP دارای مشخصات و ویژگی های کلی زیر می باشد.
بدنه پمپ (Body) |
چدن ضد زنگ |
پروانه (Impller) |
نوریل با قابلیت تحمل دما تا 150 درجه سانتی گراد |
شفت (Shaft) |
سرامیکی (آلومینیوم اکسید 99%) |
دمای مجاز سیال |
2 تا 110 درجه سانتی گراد |
برق ورودی |
تک فاز 220 ولت و فرکانس 50 هرتز |
وزن پمپ |
2.65 کیلوگرم |
نوع اتصالات |
فلنجی |

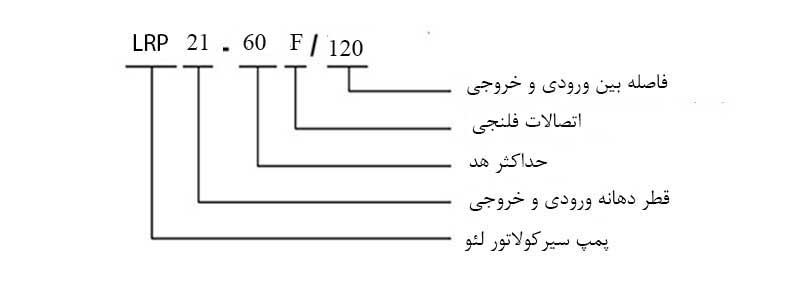

شرکت سازنده پمپ های لئو، برای تفکیک مدل های مختلف پمپ های سیرکولاتور سری LRP، از یک کد شناسایی شامل اعداد و عبارات استفاده کرده است. در پمپ سیرکولاتور LRP21-60F/120 هر عدد یا عبارت نشان دهنده مشخصه ای از پمپ به صورت زیر است:
مشخصات الکتورموتور پمپ سیرکولاتور LRP21-60F/120
مشخصات فنی الکتروموتور پمپ سیرکولاتور فلنجی LRP21-60F/120 لئو شامل موارد زیر می باشد:
• کلاس عایق بندی (Protection Class): کلاس H
• کلاس حفاظتی (Isolation Class): کلاس IP44
• یاتاقان (Bearing) سرامیکی از جنس آلومینا (آلومینیوم اکسید) 99%
• دارای سیم پیچی مسی
• موتور سه سرعته برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی
• سیال مجاز: سیال تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ به عبارت دیگر سیالی با خواصی نزدیک به آب
پمپ سیرکولاتور فلنجی LRP21-60F/120 لئو دارای بالاترین کلاس در بین کلاس های حرارتی پمپ ها می باشد. کلاس عایق حرارتی H قابلیت تحمل دمای سیم پیچ موتور تا 140 درجه سانتی گراد و قابلیت تحمل دمای محیط تا 40 درجه سانتی گراد را نشان می دهد؛ که مجموع این دو عدد قابلیت تحمل دمای 180 درجه سانتی گراد می باشد.
کلاس حفاظتی IP44 نیز نشان دهنده درجه حفاظت پمپ و قسمت های مختلف آن در برابر عوامل مختلف داخلی و خارجی می باشد. رقم 4 اول نشان دهنده حفاظت قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر است و رقم 4 دوم بیانگر این است که الکتروموتور پمپ در برابر پاشش آب در هر جهت و زاویه به بدنه حفاظت شده است (مدت زمان تست این مورد 5 دقیقه بوده است).
دو پارامتر مهم در انتخاب پمپ سیرکولاتور
در یک سیستم سیرکولاسیون، از لوله هایی با اندازه مختلف، انواع شیرهای دو راهه و سه راهه و مدارهای سری و موازی با اندازه های مختلف استفاده می شود، بنابر این محاسبه عملکرد پمپ کار ساده ای نیست. اما به هر حال برای پمپ های سیرکولاتور پارامترهایی وجود دارد که عملکرد پمپ را بر اساس آن می سنجند. از مهم ترین پارامترها در خرید پمپ های سیرکولاتور، توان طولی ارسال پمپ یا همان هد پمپ و دبی آن می باشد.
برای محاسبه هد پمپ باید دورترین وسیله ای که قرار است آب گرم یا سرد به آن برسد را در نظر گرفت. سپس بر اساس انرژی کل مورد نیاز ساختمان، محاسبات هد پمپ سیرکولاتور را انجام داد.
نحوه محاسبه هد پمپ سیرکولاتور
قبل از هر چیز لازم است بدانیم: به دلیل بسته بودن مدار سیستم های سرمایشی و گرمایشی، پمپ سیرکولاتور باعث افزایش فشار سیستم نمی شود، وظیفه این پمپ تنها جبران افت فشارهای طولی است که به دلیل مشکلات در بخش های مختلف از جمله سیستم لوله کشی، شیر آلات، رادیاتورها، دیگ و ... اتفاق می افتد.
محاسبه هد پمپ های سیرکولاتور که بر حسب متر بیان می شود، طبق فرمول زیر انجام می شود:
H= ((L+0.5L)*0.03)+H1
• L: طول مسیر رفت و برگشت لوله کشی تا دور ترین نقطه سرمایشی یا گرمایشی که شامل طول های عمودی و افقی لوله کشی نیز می شود.
• ضریب 0.5: برای تلفات اتصالات و شیر آلات که به صورت سر انگشتی که معادل 50% مسیر رفت و برگشت لوله کشی در نظر گرفته می شود.
• مقدار 0.03: نشان دهنده تلفات اصطکاکی لوله می باشد، که با توجه به جنس و قطر لوله عددی بین 2.5 تا 4 متر در هر 100 متر لوله در نظر گرفته می شود.
• H1: مقدار این پارامتر به تلفات تجهیزات مکانیکی موتورخانه مثل دیگ، مبدل، منبع کویلی و ... بستگی دارد. این پارامتر با توجه به پیچیدگی تجهیزات بین 1.5 تا 2.5 در نظر گرفته می شود. برای به دست آوردن مقدار دقیق تلفات اصطکاکی تجهیزات موتورخانه، می توان به کاتالوگ شرکت سازنده آنها مراجعه کرد.
فرمول محاسبه دبی پمپ سیرکولاتور
دبی پمپ های سیرکولاتور شامل حجم آب عبوری مورد نیاز مبدل های حرارتی مانند رادیاتورها، فن کویل و ... می باشد. محاسبه دبی پمپ های سیرکولاتور به این صورت انجام می شود که با مراجعه به کاتالوگ مبدل ها، مقدار دبی مورد نیاز هر مبدل یا وسیله گرمایشی را با توجه به ظرفیت آن محاسبه می کنند و در انتها این مقادیر با هم جمع می شوند. محاسبه سرانگشتی دبی مورد نیاز پمپ های سیرکولاتور را می توان با استفاده فرمول زیر انجام داد:
Q= P/10،000
• Q: دبی پمپ سیرکولاتور بر حسب گالن در دقیقه محاسبه می شود.
• P: مقدار توان حرارتی مورد نیاز ساختمان که بر حسب BTU بر ساعت محاسبه می شود. اگر ساختمان دارای دیگ آب گرم باشد، توان حرارتی دیگ ملاک محاسبات قرار می گیرد. اما اگر ساختمان دیگ آب گرم نداشته باشد، به ازای هر متر مربع مساحت ساختمان، با ارتفاع سقف 3 متر مقدار 499 تا 500 BTU بر ساعت در نظر گرفته می شود.
*** در صورتی که در ساختمان از پمپ سیرکولاتور برای گردش آب در هر دو سیستم گرمایشی و تهویه مطبوع به صورت همزمان استفاده می شود، به این دلیل که در سیستم های گرمایشی دبی دو برابر سیستم های سرمایشی مورد نیاز است؛ ملاک محاسبات برای انتخاب پمپ سیرکولاتور سیستم گرمایشی است.
آیا پمپ سیرکولاتور LRP21-60F/120 لئو انتخاب مناسبی است؟
پمپ سیرکولاتور LRP21-60F/120 لئو از پمپ های سری LRP با قابلیت تنظیم سرعت موتور در سه حالت مختلف می باشد. این مزیت پمپ های سیرکولاتور سری LRP لئو باعث می شود در صورتی که کل توان پمپ از نظر هد و دبی، در سیستم مورد نیاز نباشد، بتوان با کاهش سرعت و دور موتور، مصرف انرژی را به صورت قابل ملاحظه ای کاهش داد.
بنابر این اگر در سیستم سرمایشی یا گرمایشی شما صرفه جویی در مصرف انرژی، اهمیت و اولویت دارد، پمپ سیرکولاتور لئو مدل LRP21-60F/120 بهترین انتخاب است. این پمپ سیرکولاتور علاوه بر مصرف انرژی کم، دارای موتور آب خنک می باشد که در بار کاری بالا، مقاومت حرارتی زیادی دارد.
پمپ سیرکولاتور لئو مدل LRP21-60F/120 دارای قطر ورودی و خروجی 21 میلی متر و حداکثر هد 6 متر می باشد. هم چنین فاصله بین ورودی و خروجی (طول پمپ) 12 سانتی متر است. حرف F نیز نشان دهنده فلنجی بودن نوع اتصالات این پمپ است.
با همه توضیحاتی که داده شد، ممکن است با توجه به تنوع برندها و هم چنین مدل های مختلف پمپ های سیرکولاتور، جهت انتخاب این پمپ ها دچار سردرگمی شوید.در صورتی که برای خرید پمپ سیرکولاتور مورد نیاز سیستم خود نیاز به راهنمایی دارید، کارشناسان تصفیه آب abin در انتخاب و خرید پمپ های سیرکولاتور از طریق مشاوره رایگان تلفنی در خدمت شما می باشند.
