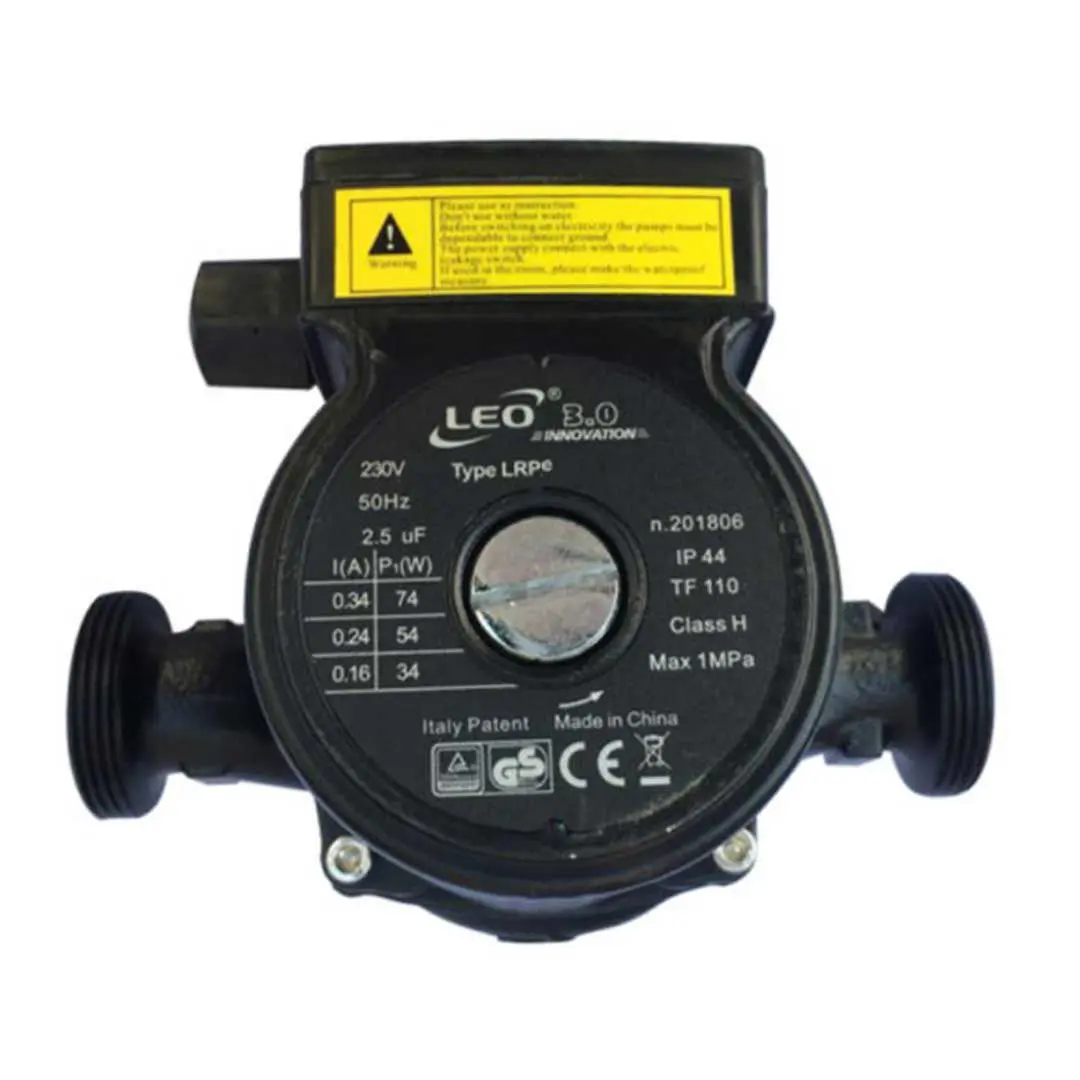

پمپ سیرکولاتور با سه دبی لئو مدل LRP20-60/130 از پمپ های سری LRP لئو (leo) است. مزیت این پمپ سیرکولاتور، سه سرعته بودن موتور الکتریکی پمپ می باشد. این ویژگی پمپ سیرکولاتور LRP20-60/130 لئو باعث صرفه جویی در مصرف انرژی می شود، زیرا امکان تنظیم دور موتور با توجه به نیاز سیستم وجود دارد. بنابر این می توان در فصولی از سال که نیازی به توان کامل موتور نیست با تنظیم دور موتور در سرعت پایین تر مصرف انرژی را کاهش داد.
علاوه بر کاهش مصرف انرژی، در حالت سرعت کم موتور، دبی آب عبوری از پمپ پکیج لئو کمتر شده و در نتیجه صدای تولید شده توسط پمپ نیز کمتر می شود. پمپ سیرکوله LRP20-60/130 لئو مانند سایر پمپ های سیرکولاتور برای گردش آب در سیستم های مدار بسته سرمایشی و گرمایشی مورد استفاده قرار می گیرد.
پمپ های سری LRP لئو به تکنولوژی موتور آب خنک مجهز می باشند، که به خنک سازی موتور و سیم پیچ آن کمک می کند. در نتیجه توان حرارتی موتور در بار بالای کاری افزایش می یابد.
عملکرد پمپ سیرکولاتور LRP20-60/130 لئو به این صورت است که حرکت چرخشی موتور پمپ باعث به حرکت در آمدن پروانه آن می شود. آب از راه دهانه ورودی وارد پمپ شده و با حرکت آن بین پره های پروانه، پره ها شروع به چرخش می کنند؛ آب پس از گرفتن انرژی جنبشی از طریق پروانه های پمپ سیرکولاتور، در اثر نیروی گریز از مرکز به سمت محیط خارجی پروانه حرکت می کند. برای کارکرد صحیح پمپ سیرکولاتور لئو، شفت موتور الکتریکی آن باید در راستای افق قرار گیرد.
با توجه به موقعیت نصب پمپ سیرکولاتور، می توان این پمپ ها را به دو دسته پمپ سیرکولاتور خطی و زمینی تقسیم بندی کرد. پمپ های خطی سیرکولاتور بر روی مدار نصب می شوند و می توانند تک قلو، دو قلو، تک دور یا چند دور باشند. پمپ های سیرکولاتور زمینی نیز برای گردش آب در ظرفیت های بالا مورد استفاده قرار می گیرند و به دلیل سنگین بودن بر روی زمین قرار می گیرند. برای کم کردن ارتعاشات پمپ های سیرکولاتور زمینی باید از ضربه گیرها استفاده شود.
پمپ سیرکولاتور LRP20-60/130 لئو دارای مزیت های زیادی شامل موارد زیر می باشد:
1- موتور الکتریکی با تکنولوژی آب خنک برای جلوگیری از داغ شدن سیم پیچ
2- قابلیت تنظیم موتور در سه حالت مختلف که باعث کاهش هزینه های انرژی مصرفی می شود.
3- سیم پیچ مسی موتور الکتریکی
4- ضمانت نامه 12 ماهه
5- ایجاد صدای کم در هنگام کار به خصوص در دور پایین
6- قابلیت پمپاژ آب در دمای بالا (قابل استفاده در سیستم های گرمایشی)
7- پمپ سیرکولاتور ارزان قیمت و بسیار با کیفیت
پمپ سیرکولاتور چینی لئو مدل LRP20-60/130 مانند سایر پمپ های سری LRP دارای مشخصات و ویژگی های کلی به صورت زیر می باشد.
بدنه پمپ (Body) | چدن ضد زنگ |
پروانه (Impller) | نوریل با قابلیت تحمل دما تا 150 درجه سانتی گراد |
شفت (Shaft) | سرامیکی (آلومینیوم اکسید 99%) |
دمای مجاز سیال | 2 تا 110 درجه سانتی گراد |
برق ورودی | تک فاز 220 ولت و فرکانس 50 هرتز |
وزن پمپ | 2.32 کیلوگرم |
نوع اتصالات | رزوه ای |

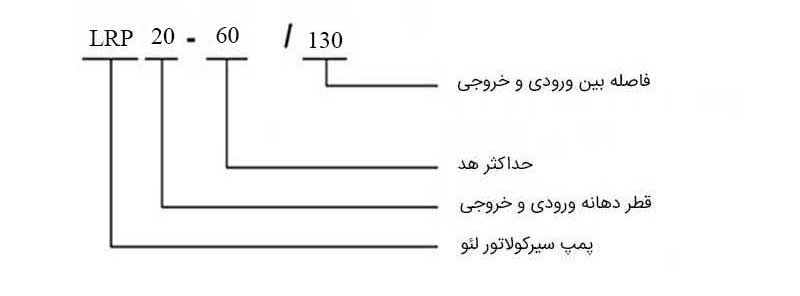

شرکت سازنده پمپ های لئو، برای تفکیک مدل های مختلف پمپ های سیرکولاتور سری LRP، از یک کد شناسایی شامل اعداد و عبارات استفاده کرده است. در پمپ سیرکولاتور LRP20-60/130 هر عدد یا عبارت نشان دهنده مشخصه ای از پمپ به صورت زیر است:
مشخصات فنی الکتروموتور تک فاز پمپ سیرکولاتور لئو مدل LRP20-60/130 شامل موارد زیر می باشد:
• کلاس عایق بندی (Protection Class): کلاس H
• کلاس حفاظتی (Isolation Class): کلاس IP44
• یاتاقان (Bearing) سرامیکی از جنس آلومینا (آلومینیوم اکسید) 99%
• دارای سیم پیچی مسی
• موتور سه سرعته برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی
• سیال مجاز: سیال تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ به عبارت دیگر سیالی با خواصی نزدیک به آب
کلاس عایق بندی پمپ سیرکولاتور|پکیج لئو LRP20-60/130 بالاترین کلاس در بین کلاس های حرارتی پمپ ها است. کلاس عایق حرارتی H قابلیت تحمل دمای سیم پیچ موتور تا 140 درجه سانتی گراد و قابلیت تحمل دمای محیط تا 40 درجه سانتی گراد را نشان می دهد؛ که مجموع این دو عدد قابلیت تحمل دمای 180 درجه سانتی گراد می باشد.
کلاس حفاظتی IP44 نیز نشان دهنده درجه حفاظت پمپ و قسمت های مختلف آن در برابر عوامل مختلف داخلی و خارجی می باشد. رقم 4 اول نشان دهنده حفاظت قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر است و رقم 4 دوم بیانگر این است که الکتروموتور پمپ در برابر پاشش آب در هر جهت و زاویه به بدنه حفاظت شده است (مدت زمان تست این مورد 5 دقیقه بوده است)
در یک سیستم گردشی و مدار بسته، از لوله هایی با اندازه مختلف، انواع شیرهای دو راهه و سه راهه و مدارهای سری و موازی با اندازه های مختلف استفاده می شود، بنابر این محاسبه عملکرد پمپ کار ساده ای نیست. اما به هر حال برای پمپ های سیرکولاتور پارامترهایی وجود دارد که عملکرد پمپ را بر اساس آن می سنجند. از مهم ترین پارامترها در خرید پمپ های سیرکولاتور توان طولی ارسال پمپ یا همان هد پمپ و دبی آن می باشد.
برای محاسبه هد پمپ باید دورترین وسیله ای که قرار است آب گرم یا سرد به آن برسد را در نظر گرفت. سپس بر اساس انرژی کل مورد نیاز ساختمان، محاسبات هد پمپ سیرکولاتور را انجام داد.
قبل از هر چیز باید بدانیم: به دلیل بسته بودن مدار سیستم های سرمایشی و گرمایشی، پمپ سیرکولاتور باعث افزایش فشار سیستم نمی شود، بلکه وظیفه این پمپ جبران افت فشارهای طولی است که به دلیل مشکلات در بخش های مختلف از جمله سیستم لوله کشی، شیر آلات، رادیاتورها، دیگ و ... اتفاق می افتد.
محاسبه توان طولی ارسال پمپ های سیرکولاتور که بر حسب متر بیان می شود، طبق فرمول زیر انجام می شود:
H= ((L+0.5L)*0.03)+H1
• L: طول مسیر رفت و برگشت لوله کشی تا دور ترین نقطه سرمایشی یا گرمایشی که شامل طول های عمودی و افقی لوله کشی نیز می شود.
• ضریب 0.5: برای تلفات اتصالات و شیر آلات که به صورت سر انگشتی معادل 50% مسیر رفت و برگشت لوله کشی در نظر گرفته می شود.
• مقدار 0.03: نشان دهنده تلفات اصطکاکی لوله می باشد، که با توجه به جنس و قطر لوله عددی بین 2.5 تا 4 متر در هر 100 متر لوله در نظر گرفته می شود.
• H1: مقدار این پارامتر به تلفات تجهیزات مکانیکی موتورخانه مثل دیگ، مبدل، منبع کویلی و ... بستگی دارد. این پارامتر با توجه به پیچیدگی تجهیزات بین 1.5 تا 2.5 در نظر گرفته می شود. برای به دست آوردن مقدار دقیق تلفات اصطکاکی تجهیزات موتورخانه، می توان به کاتالوگ شرکت سازنده آنها مراجعه کرد.
دبی پمپ های سیرکولاتور شامل حجم آب عبوری مورد نیاز مبدل های حرارتی مانند رادیاتورها، فن کویل و ... می باشد. محاسبه دبی پمپ های سیرکولاتور به این صورت انجام می شود که با مراجعه به کاتالوگ مبدل ها، مقدار دبی مورد نیاز هر مبدل را با توجه به ظرفیت آن محاسبه می کنند و در انتها این مقادیر با هم جمع می شوند. به هر حال برای محاسبه سرانگشتی دبی مورد نیاز پمپ های سیرکولاتور می توان از فرمول زیر استفاده کرد:
Q= P/10،000
• Q: دبی پمپ سیرکولاتور بر حسب گالن در دقیقه محاسبه می شود.
• P: مقدار توان حرارتی مورد نیاز ساختمان بر حسب BTU بر ساعت محاسبه می شود. اگر ساختمان دارای دیگ آب گرم باشد، توان حرارتی دیگ ملاک محاسبات قرار می گیرد.
اما اگر دیگ آب گرم برای ساختمان در نظر گرفته نشده باشد، به ازای هر متر مربع مساحت ساختمان، با ارتفاع سقف 3 متر مقدار 499 تا 500 BTU بر ساعت در نظر می گیرند.
*** در صورتی که از پمپ سیرکولاتور برای گردش آب در هر دو سیستم گرمایشی و تهویه مطبوع به صورت همزمان استفاده می شود، به این دلیل که در سیستم های گرمایشی دبی دو برابر سیستم های سرمایشی مورد نیاز است؛ ملاک محاسبات برای انتخاب پمپ سیرکولاتور سیستم گرمایشی است.
پمپ سیرکولاتور LRP20-60/130 لئو از پمپ های سری LRP با قابلیت تنظیم سرعت موتور در سه حالت مختلف می باشد. این مزیت پمپ های سیرکوله سری LRP لئو باعث می شود در صورتی که کل توان پمپ از نظر هد و دبی، در سیستم مورد نیاز نباشد، بتوان با کاهش سرعت و دور موتور، مصرف انرژی را به صورت قابل ملاحظه ای کاهش داد.
بنابر این اگر سیستم سرمایشی یا گرمایشی شما به گونه ای پیاده سازی شده است که صرفه جویی در مصرف انرژی، اهمیت و اولویت دارد، پمپ سیرکولاتور لئو مدل LRP20-60/130 بهترین انتخاب است. این پمپ سیرکولاتور علاوه بر مصرف انرژی کم، دارای موتور آب خنک می باشد که در بار کاری بالا، مقاومت حرارتی موتور پمپ را تا حد زیادی افزایش می دهد.

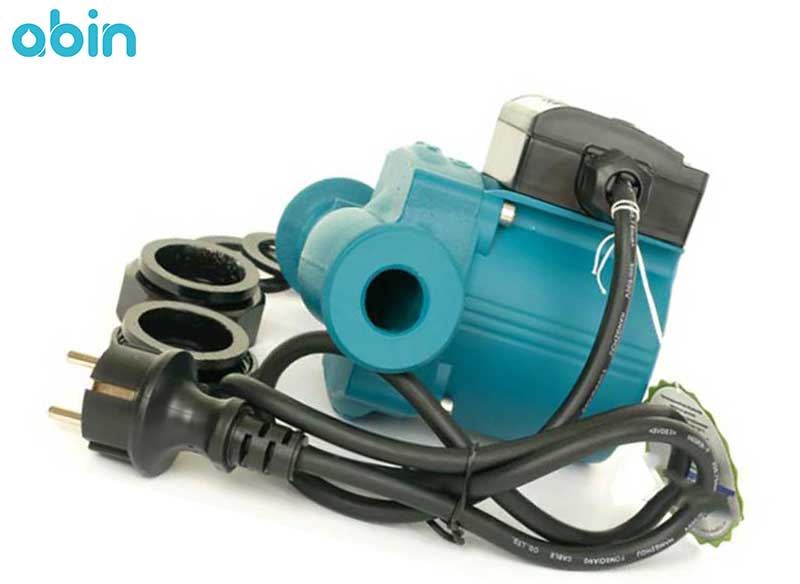

پمپ سیرکولاتور لئو مدل LRP20-60/130 دارای قطر ورودی و خروجی 20 میلی متر و حداکثر هد 6 متر می باشد. همچنین فاصله بین ورودی و خروجی (طول پمپ) 13 سانتی متر است.
با همه توضیحاتی که داده شد، ممکن است با توجه به تنوع برندها و هم چنین مدل های مختلف پمپ های سیرکولاتور، جهت انتخاب این پمپ ها دچار سردرگمی شوید.در صورتی که برای خرید پمپ سیرکولاتور مورد نیاز سیستم خود نیاز به راهنمایی دارید، کارشناسان مجموعه تصفیه آب abin در انتخاب و خرید پمپ های سیرکولاتور از طریق مشاوره رایگان تلفنی در خدمت مشتریان عزیز می باشند.
