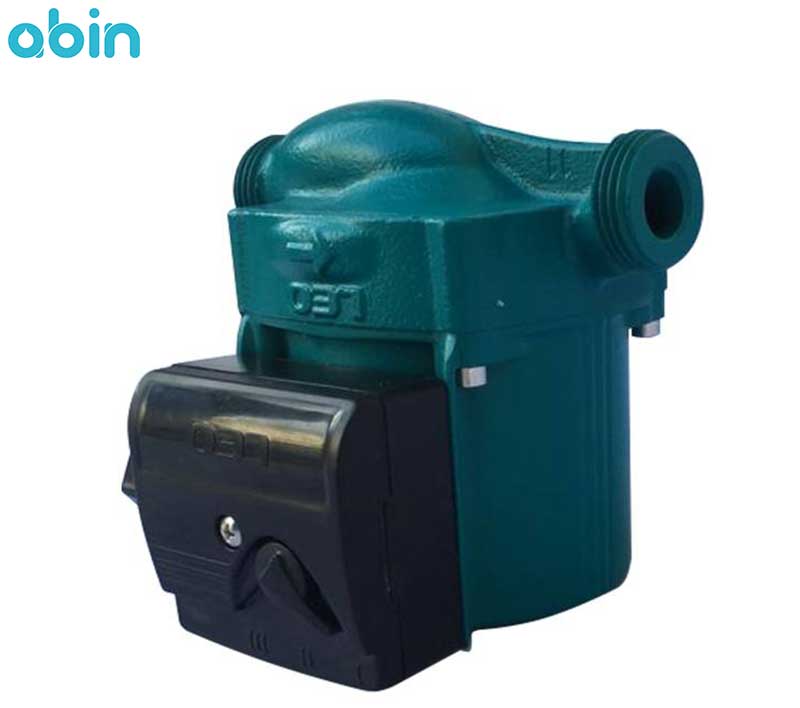

پمپ سیرکولاتور سه سرعته لئو مدل LRP15-40B/130
پمپ سیرکولاتور لئو مدل LRP15-40B/130 از پمپ های سه سرعته سری LRP برند چینی LEO می باشد، که امکان تنظیم دستی سرعت موتور در سه حالت مختلف با توجه به نیاز سیستم برای آن وجود دارد. از پمپ سیرکوله لئو LRP15-40B/130 با حداکثر هد 4 متر برای به گردش در آوردن و به اصطلاح سیرکوله کردن آب در سیستم های گرمایشی مانند سیستم مدار بسته پکیج مورد استفاده قرار می گیرد.
کلیه پمپ های سری LRP لئو دارای تکنولوژی جدید موتور آب خنک می باشند، به این صورت که گردش آب داخل روتور پمپ باعث خنک شدن موتور آن می شود. علاوه بر این، دلیل دارا بودن قابلیت تنظیم موتور در سه سرعت مختلف، مصرف انرژی آنها حداقل است. برای کارکرد این نوع پمپ باید شافت الکتروموتور پمپ در راستای افق قرار گیرد.
پمپ های سیرکولاتور تولید این کارخانه چینی دارای استانداردهای بین المللی می باشند و در بیش از 130 کشور دنیا شامل اروپا، آمریکا، استرالیا و اقیانوسیه، آفریقا و قاعدتا خاورمیانه به مشتریان این برند عرضه می شود. همان طور که انتظار می رود سهم بازارهای اروپایی و آسیایی از فروش محصولات برند لئو نسبت به بازارهای جهانی بیش تر است.
واژه سیرکولاتور در عنوان این پمپ معرف نوع استفاده از پمپ جهت گردش آب در سیستم می باشد؛ وظیفه آن چرخش آب در سیستم های تهویه مطبوع یا حرارت مرکزی، بین محل تولید (مثل موتورخانه) تا محل تبادل حرارت در دستگاه های سرمایشی و گرمایشی (مثل رادیاتورها) است.
نقاط مثبت پمپ سیرکولاتور لئو مدل LRP15-40B/130
پمپ سیرکولاتور چینی لئو مدل LRP15-40B/130 دارای ویژگی های خاص و نقاط مثبت زیر می باشد:
1- دارای موتور الکتریکی آب خنک با قابلیت تنظیم دستی موتور در سه سرعت
2- سیم پیچ الکتروموتور مسی
3- دارای پورت ورودی و خروجی از نوع رزوه ای و فلنجی (با توجه به نیاز مشتری)
4- دارای گارانتی 12 ماهه
5- حداقل مصرف انرژی به دلیل دارا بودن قابلیت تنظیم موتور در سه سرعت با توجه به نیاز سیستم
6- ایجاد صدای کم در هنگام کار
7- پمپ سیرکولاتور ارزان و با عملکرد مطلوب که نسبت به مدل های مشابه موجود در بازار دارای بازدهی بالایی می باشد.
مشخصات پمپ سیرکوله leo مدل LRP15-40B/130
مشخصات پمپ سیرکولاتور لئو مدل LRP15-40B/130 مانند سایر مدل های سری LRP شامل موارد زیر می باشد:
• افزایش فشار اتوماتیک
• بدنه پمپ از جنس چدن ضد زنگ
• پروانه از جنس نوریل با قابلیت تحمل دما تا 150 درجه سانتی گراد
• شافت سرامیکی از جنس آلومینا 99% (آلومینیوم اکسید)
• دمای مجاز سیال: 2 تا 110 درجه سانتی گراد
• دارای برق ورودی تک فاز 220 ولت و فرکانس 50 هرتز
• وزن پمپ: 2.41 کیلوگرم
در عنوان پمپ سیرکولاتور لئو مدل کوچک از عبارت و اعدادی استفاده شده است، که هر کدام نشان دهنده مشخصه ای از پمپ می باشند:
مشخصات موتور الکتریکی پمپ سیرکولاتور LRP15-40B/130 لئو نیز شامل موارد زیر می باشد:
• کلاس عایق بندی: H
• کلاس حفاظتی: IP42
• یاتاقان سرامیکی از جنس آلومینا 99%
• دارای سیم پیچی مسی
• موتور سه سرعته برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی
• نوع و کیفیت سیال: تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ به عبارتی سیالی با خواصی نزدیک به آب
کلاس عایق بندی H در الکتروموتور پمپ سیرکولاتور که آخرین کلاس در استاندارد عایق بندی موتور پمپ می باشد، نشان دهنده این موضوع است که پمپ سیرکوله لئو LRP15-40B/130 دارای قابلیت تحمل دمای 140 درجه سانتی گراد برای سیم پیچ موتور و قابلیت تحمل دمای محیط تا 40 درجه سانتی گراد و در مجموع قابلیت تحمل دمای 180 درجه سانتی گراد را دارد. البته در بار کامل میزان تحمل دمای الکتروموتور ممکن است به 125 درجه سانتی گراد هم برسد.
کلاس حفاظتی الکتروموتور پمپ سیرکوله LRP15-40B/130 نیز IP44 می باشد. عدد 4 اول بعد از IP نشان دهنده این است که قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر حفاظت می شود (حفاظت در برابر سیم و نوار)؛ عدد 4 دوم نیز بیانگر این است که الکتروموتور در برابر پاشش آب در هر جهت و زاویه به بدنه حفاظت شده است (مدت زمان تست برای این مورد 5 دقیقه می باشد)
قطعات داخلی پمپ سیرکولاتور لئو
پمپ های سیرکولاتور لئو دارای قطعات داخلی شامل: پروانه، پوسته، شفت، یاتاقان، استاتور، روتور، کوپلینگ و آب بند مکانیکی می باشد. در زیر به توضیح و نحوه عملکرد هر قطعه پمپ سیرکولاتور می پردازیم.
1- پروانه (Impller): با افزایش سرعت آب در پمپ، پروانه آن نقش اصلی را در پمپاژ آب ایفا می کند. پروانه پمپ ها می تواند از جنس های مختلفی مانند نوریل، استیل، چدن و برنز باشد. هر پروانه دارای 4 تا 7 پره است و جهت چرخش صحیح آن موقعی است که عملیات پمپاژ آب با پشت قوس پره ها صورت گیرد. آسیب دیدگی هایی مانند ایجاد رسوب روی پره ها، شل شدن پروانه روی شفت، شکستن یا کج شدن پروانه، باعث کاهش فشار ایجاد شده توسط پمپ و در نتیجه کاهش دبی آن می شود.
2- پوسته (body): پوسته به شکل حلزونی می باشد و معمولا از جنس چدن است. وظیفه پوسته، انتقال آب خروجی از پروانه به لوله تخلیه می باشد. روی پوسته یا بدنه جهت صحیح چرخش آب درون پمپ به صورت یک فلش نشان داده شده است. اتصال دهانه های ورودی و خروجی بدنه پمپ به خط لوله با استفاده از اتصالات فلنجی یا دنده ای می باشد.
در نگهداری از پمپ، باید رسوبات ته نشین شده در داخل پوسته را نیز تمیز کرد، زیرا باعث کاهش راندمان و در نهایت کاهش هد و دبی پمپ می شوند.
3- شفت (Shaft): شفت می تواند از جنس استیل و یا جنس های دیگر باشد و پروانه روی آن نصب می شود. در پمپ های سیرکولاتور بدون آب بند، شفت به صورت توخالی ساخته می شود تا آب بتواند داخل روتور آن بچرخد (همان ویژگی که باعث خنک سازی موتور می شود).
4- یاتاقان (Bearing): از یاتاقان برای حفظ موقعیت شفت استفاده می شود. در پمپ های سیرکولاتور بدون آب بند مکانیکی مانند مدل LRP15-40B/130، یاتاقان مثل یک بوش ساده می باشد ولی در پمپ های سیرکولاتور بزرگ از یاتاقان ساچمه دار استفاده می شود.
5- استاتور (Stator): استاتور یک استوانه توخالی می باشد که از کنار هم قرار گرفتن صفحات آهنی نازک و عایق ساخته شده است. در داخل استوانه شیارهایی قرار دارد که سیم پیچ ها داخل آن قرار می گیرند. برای حفاظت از سیم پیچ و استاتور، آنها را داخل پوسته یا بدنه پمپ تعبیه می کنند.
6- روتور (Rotor): روتور موتورهای آسنکرون از جنس آهن و دارای شکل استوانه ای است و شفت روی آن قرار می گیرد. در پمپ های سیرکولاتور بدون آب بند مکانیکی یا اصطلاحا گلندلس، روتور داخل یک محفظه فولادی قرار می گیرد که از نفوذ آب داخل محفظه به استاتور جلوگیری می کند.
7- کوپلینگ (Coupling): کوپلینگ برای اتصال شفت و موتور پمپ مورد استفاده قرار می گیرد. انتقال حرکت چرخشی شفت موتور به پروانه پمپ از طریق روش های زیر قابل انجام است:
• حرکت دروانی شفت الکتروموتور از طریق کوپلینگ فنری به محور پمپ منتقل شود.
• یک کوپلینگ شفت ها را به یک دیگر متصل کند. برای پمپ های سیرکولاتور خطی بزرگ و سیرکولاتور زمینی از این روش استفاده می شود.
• قطعات شفت از طریق یک کوپلینگ انعطاف پذیر که می تواند شامل قطعات لاستیکی باشد، به یک دیگر متصل می شوند.
آیا پمپ سیرکولاتور LRP15-40B/130 برای من انتخاب مناسبی است؟
پمپ سیرکولاتور لئو (LEO) مدل LRP15-40B/130 از پمپ های سه سرعته سری LRP برند LEO می باشد. از پمپ سیرکولاتور لئو LRP15-40B/130 برای به گردش در آوردن و به اصطلاح سیرکوله کردن آب در سیستم های گرمایشی و سرمایشی استفاده می شود. کلیه پمپ های سری LRP لئو دارای تکنولوژی جدید موتور آب خنک می باشند که چرخش آب درون پمپ داخل روتور آن باعث خنک شدن موتور می شود؛ به همین دلیل هم به این نوع پمپ، پمپ روتور خیس گفته می شود.
به دلیل قابلیت تنظیم سرعت موتور در سه حالت، این پمپ سیرکولاتور به صرفه جویی در مصرف انرژی کمک زیادی می کند. پمپ سیرکولاتور لئو مدل LRP15-40B/130 دارای قطر ورودی و خروجی 15 میلی متر و حداکثر هد (فشار اعمال شده بر آب) 4 متر می باشد. هم چنین فاصله بین ورودی و خروجی پمپ 130 میلی متر است.
اگر در انتخاب و خرید پمپ سیرکولاتور متناسب با کاربرد و نیاز سیستم مورد نظرتان نیازمند مشاوره هستید، می توانید از طریق تماس با کارشناسان وب سایت تصفیه آب abin از امکان مشاوره رایگان مجموعه ما بهره مند شوید.
