پمپ سیرکولاتور لئو (LEO) مدل LRP21-40F/120

5
دسته بندی:

لئو

پمپ سیرکولاتور سه سرعته لئو مدل LRP21-40F/120


پمپ سیرکولاتور لئو با سه هد مدل LRP21-40F/120 از پمپ های سری LRP برند چینی LEO می باشد، که می توان سرعت موتور آن را در سه حالت مختلف با توجه به نیاز سیستم تنظیم کرد. از پمپ سیرکوله لئو LRP21-40F/120 با حداکثر هد 4 متر برای گردش آب یا سیالی با خواص مشابه آب در سیستم های سرمایشی و گرمایشی مورد استفاده قرار می گیرد.
وظیفه پمپ سیرکولاتور چرخش آب در سیستم های تهویه مطبوع یا حرارت مرکزی، بین محل تولید (مثل موتورخانه) تا محل تبادل حرارت در دستگاه های سرمایشی و گرمایشی (مثل رادیاتورها) است. نحوه عملکرد پمپ سیرکولاتور به این صورت است که حرکت دورانی موتور پمپ باعث به حرکت در آمدن پروانه می شود. آب از راه دهانه ورودی یا مکش پمپ وارد فضای بین پره های پروانه پمپ می شود و با حرکت پره های پروانه شروع به چرخش می کند؛ و پس از گرفتن انرژی جنبشی از طریق پروانه های پمپ سیرکولاتور، حرکت جریان آب در اثر نیروی گریز از مرکز به سمت محیط خارجی پروانه شروع می شود و با این انرژی از بخش لبه پروانه به بیرون می رود. برای کارکرد این نوع پمپ شفت الکتروموتور پمپ بایددر راستای افق قرار گیرد.

پمپ سیرکولاتور LRP لئو مدل LRP21-40F/120 دارای تکنولوژی جدید موتور آب خنک می باشد، به این صورت که گردش آب داخل روتور پمپ باعث خنک شدن موتور و افزایش طول عمر آن می شود. هم چنین، به دلیل دارا بودن قابلیت تنظیم موتور در سه سرعت مختلف، می توان بسته به نیاز سیستم و در مواقعی که نیاز به کارکرد پمپ با سرعت بالا نیست، از سرعت و دور پایین موتور استفاده کرد؛ به این ترتیب ضمن کارکرد بهینه پمپ، مصرف انرژی نیز به صورت قابل توجهی کاهش می یابد.

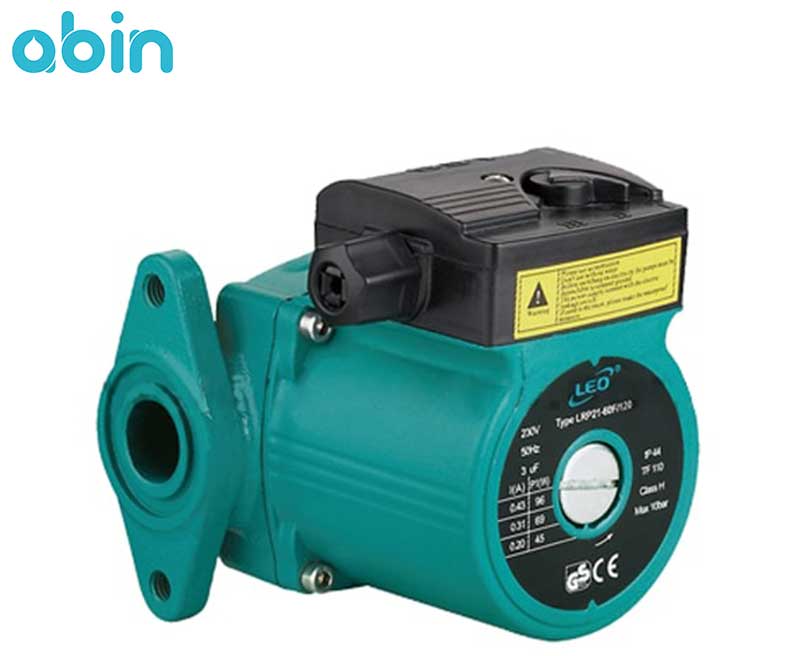

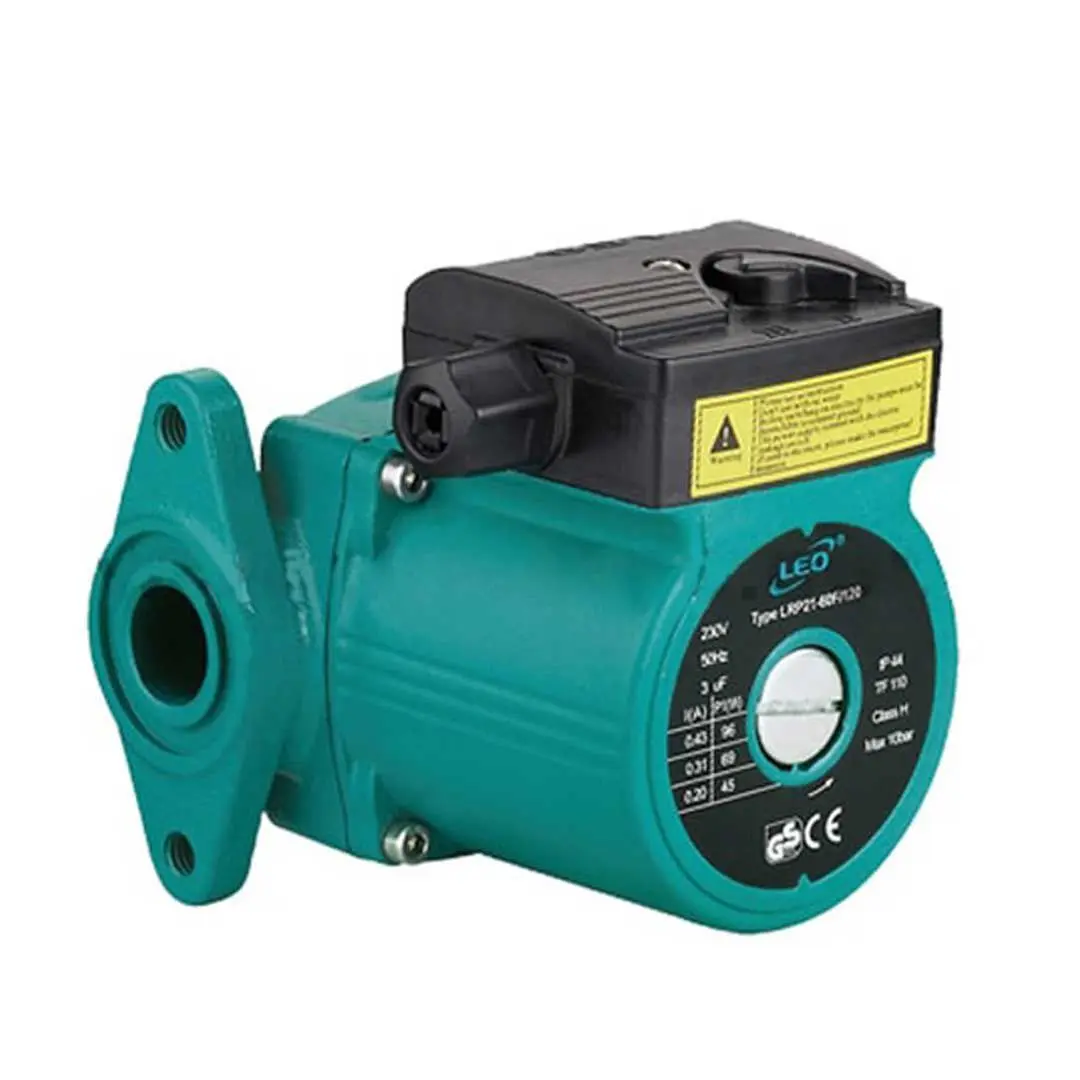

پمپ سیرکولاتور لئو LRP21-40F/120


مزایای پمپ سیرکولاتور سه سرعته لئو مدل LRP21-40F/120


پمپ سیرکولاتور چینی لئو مدل LRP21-40F/120 دارای ویژگی های منحصر به فردی از جمله موارد زیر می باشد:


1- دارای موتور الکتریکی با تکنولوژی آب خنک که از داغ شدن موتور جلوگیری می کند.
2- با قابلیت تنظیم دستی موتور در سه سرعت مختلف و کاهش هزینه های انرژی مصرفی
2- سیم پیچ الکتروموتور از جنس مس
3- پورت ورودی و خروجی از نوع رزوه ای (دنده ای)
4- یک سال گارانتی
5- ایجاد صدای کم در هنگام کار
7- پمپ سیرکولاتور ارزان قیمت، با عملکرد مطلوب که نسبت به مدل های مشابه موجود در بازار بازدهی بالایی دارد.


مشخصات عملکردی پمپ سیرکوله LRP21-40F/120 لئو


مشخصات عملکردی پمپ سیرکولاتور لئو مدل LRP21-40F/120 مانند سایر مدل های سری LRP شامل موارد زیر می باشد:


•    افزایش فشار اتوماتیک
•     بدنه پمپ: چدن ضد زنگ
•    پروانه: نوریل با قابلیت تحمل دما تا 150 درجه سانتی گراد
•    شفت سرامیکی: از جنس آلومینا 99% (آلومینیوم اکسید)
•    دمای مجاز سیال: 2 تا 110 درجه سانتی گراد
•    برق ورودی: تک فاز 220 ولت و فرکانس 50 هرتز
•    وزن پمپ: 2.65 کیلوگرم
•    دارای اتصالات فلنجی

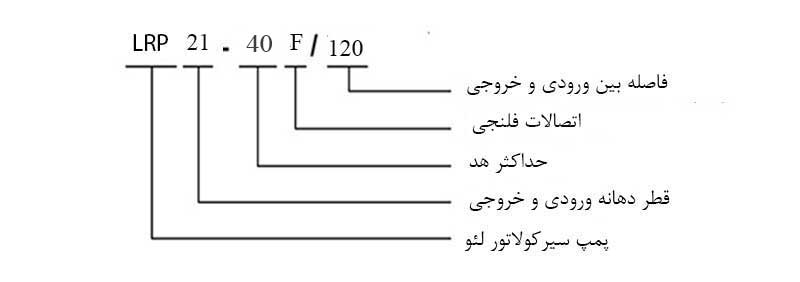

در عنوان پمپ های سیرکولاتور لئو از عبارت و اعدادی استفاده شده است، که به عنوان یک کد شناسایی برای هر مدل پمپ استفاده می شود. در پمپ سیرکولاتور LRP21-40F/120 هر عدد یا عبارت نشان دهنده مشخصه ای از پمپ به شرح زیر می باشد:

موتور الکتریکی پمپ سیرکولاتور LRP21-40F/120 لئو نیز دارای مشخصات فنی زیر می باشد:


•    کلاس عایق بندی: H
•    کلاس حفاظتی: IP44
•    یاتاقان سرامیکی از جنس آلومینا 99%
•    دارای سیم پیچی مسی
•    موتور سه سرعته برای صرفه جویی در مصرف انرژی با قابلیت تنظیم دستی
•    نوع و کیفیت سیال: تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ به عبارتی سیالی با خواصی نزدیک به آب


کلاس عایق بندی و حفاظتی پمپ سیرکوله LRP21-40F/120 در جدول زیر با توضیح آن آمده است.

نوع کلاس

درجه

توضیح

کلاس حفاظتی

IP44

عدد 4 اول بعد از IP نشان دهنده این است که قسمت های برقی یا متحرک پمپ در برابر ورود اجسام خارجی با قطر بیش از یک میلی متر حفاظت می شود (حفاظت در برابر سیم و نوار)؛ عدد 4 دوم نیز بیانگر این است که الکتروموتور در برابر پاشش آب در هر جهت و زاویه به بدنه حفاظت شده است (مدت زمان تست برای این مورد 5 دقیقه می باشد)

کلاس عایق بندی

 H

قابلیت تحمل دمای 140 درجه سانتی گراد برای سیم پیچ موتور و قابلیت تحمل دمای محیط تا 40 درجه سانتی گراد و در مجموع قابلیت تحمل دمای 180 درجه سانتی گراد را دارد.

قطعات داخلی پمپ سیرکولاتور لئو مدل LRP21-40F/120


پمپ سیرکولاتور LRP21-40F/120 لئو دارای قطعات داخلی شامل: پروانه، پوسته، شفت، یاتاقان، استاتور، روتور، کوپلینگ و آب بند مکانیکی می باشد. توضیح نحوه عملکرد هر قطعه در زیر آمده است.


1- پروانه (Impller): پروانه آن نقش اصلی را در پمپاژ آب ایفا می کند. پروانه پمپ ها ی سیرکولاتور می تواند از جنس های مختلفی مانند نوریل، استیل، چدن و برنز باشد. هر پروانه دارای 4 تا 7 پره است و جهت چرخش صحیح آن در جهتی است که عملیات پمپاژ آب با پشت قوس پره ها صورت گیرد. آسیب دیدگی هایی مانند ایجاد رسوب روی پره ها، شل شدن پروانه روی شفت، شکستن یا کج شدن پروانه، باعث کاهش فشار ایجاد شده توسط پمپ و در نتیجه کاهش دبی آن می شود.


2- پوسته (body): پوسته به شکل حلزونی می باشد و معمولا از جنس چدن می باشد که وظیفه آن انتقال آب خروجی از پروانه به لوله تخلیه است. روی پوسته یا بدنه پمپ، جهت صحیح چرخش آب درون پمپ به صورت یک فلش نشان داده شده است. اتصال دهانه های ورودی و خروجی بدنه پمپ به خط لوله می تواند با استفاده از اتصالات دنده ای یا فلنجی انجام شود.
در نگهداری از پمپ، باید رسوبات ته نشین شده در داخل پوسته را نیز تمیز کرد، زیرا باعث کاهش بازدهی و در نهایت کاهش هد و دبی پمپ می شوند.


3- شفت (Shaft): شفت قطعه ای است که پروانه روی آن نصب می شود و می تواند از جنس استیل و یا جنس های دیگر باشد. در پمپ های سیرکولاتور بدون آب بند (گلندلس)، شفت به صورت توخالی ساخته می شود تا آب بتواند داخل روتور آن بچرخد (همان ویژگی که باعث خنک سازی موتور می شود).


4- یاتاقان (Bearing): از یاتاقان برای حفظ موقعیت شفت استفاده می شود. در پمپ های سیرکولاتور بدون آب بند مکانیکی مانند مدل 21-40F/120، یاتاقان مثل یک بوش ساده می باشد ولی در پمپ های سیرکولاتور بزرگ از یاتاقان ساچمه دار استفاده می شود.
آب بند مکانیکی نیز قطعه ای از پمپ های سیرکولاتور است که برای پمپ های گلنددار استفاده می شود تا از نفوذ آب به محیط اطراف و داخل موتور جلوگیری شود.


5- استاتور (Stator): استاتور استوانه ای توخالی می باشد که از کنار هم قرار گرفتن صفحات آهنی نازک و عایق ساخته شده است. در داخل استوانه شیارهایی قرار دارد که سیم پیچ ها داخل آن قرار می گیرند. برای حفاظت از سیم پیچ و استاتور، کل این مجموعه داخل بدنه حلزونی پمپ قرار می گیرد.


6- روتور (Rotor): روتور موتورهای آسنکرون از جنس آهن و دارای شکل استوانه ای است و شفت روی آن قرار می گیرد. در پمپ های سیرکولاتور بدون آب بند مکانیکی با قرار گرفتن روتور داخل یک محفظه فولادی، استاتور در برابر نفوذ آب داخل محفظه محافظت می شود.


7- کوپلینگ (Coupling): کوپلینگ برای اتصال شفت و موتور پمپ مورد استفاده قرار می گیرد. انتقال حرکت چرخشی شفت موتور به پروانه پمپ می تواند به روش های زیر انجام شود.


•    حرکت دروانی شفت الکتروموتور از طریق کوپلینگ فنری به محور پمپ منتقل شود.
•    یک کوپلینگ شفت ها را به یک دیگر متصل کند. برای پمپ های سیرکولاتور خطی بزرگ و سیرکولاتور زمینی از این روش استفاده می شود.
•    اتصال قطعات شفت از طریق یک کوپلینگ انعطاف پذیر (می تواند شامل قطعات لاستیکی باشد)


آیا پمپ سیرکولاتور LRP21-40F/120 انتخاب مناسبی است؟


پمپ سیرکولاتور سه سرعته چینی LRP21-40F/120 لئو از پمپ های LRP برند LEO می باشد. از این پمپ برای به گردش در آوردن و به اصطلاح سیرکوله کردن آب در سیستم های گرمایشی و سرمایشی استفاده می شود. کلیه پمپ های سری LRP لئو دارای تکنولوژی جدید موتور آب خنک می باشند که چرخش آب داخل روتور آن باعث خنک شدن موتور می شود؛ به همین دلیل هم به این نوع پمپ، پمپ روتور خیس (wetted rotor) گفته می شود که در بار کاری بالا مقاومت حرارتی مطلوبی دارد.
به دلیل قابلیت تنظیم سرعت موتور در سه حالت، این پمپ سیرکولاتور هزینه های انرژی را به صورت قابل ملاحظه ای کاهش می دهد؛ علاوه بر این صدای آب داخل لوله ها نیز کاهش می یابد. پمپ سیرکولاتور لئو مدل LRP21-40F/120 دارای قطر ورودی و خروجی 21 میلی متر و حداکثر هد (فشار اعمال شده بر آب) 4 متر می باشد. هم چنین فاصله بین ورودی و خروجی یا در واقع طول پمپ 12 سانتی متر است.
با توجه به گستردگی سری، مدل و برندهای متنوع پمپ سیرکولاتور، در صورتی که قصد خرید پمپ سیرکولاتور متناسب با نیاز سیستم تان را دارید، می توانید از طریق ارتباط تلفنی با کارشناسان بازار آنلاین تصفیه آب abin از امکان مشاوره رایگان مجموعه ما بهره مند شوید.

پمپ سیرکولاتور

مدل
LRP21-40F/120
وزن
2.65 کیلوگرم
طول
120 میلی متر
نحوه عملکرد
تک فاز (220 ولت)
توان مصرفی موتور
1: 34 وات- 2: 54 وات- 3: 74 وات
حداکثر دبی
1: 30 لیتر در دقیقه- 2: 42 لیتر در دقیقه- 3: 55 دور در دقیقه
حداکثر ارتفاع پمپاژ
1: 2.3 متر- 2: 3.3 متر- 3: 4 متر
سایز لوله ورودی و خروجی
1-1/4 اینچ
جنس بدنه
چدن ضد زنگ
جنس شافت
آلومینا
جنس پروانه
نوریل
جنس یاتاقان
سرامیکی از جنس آلومینا 99%
کلاس حفاظتی
IP44
کلاس عایق بندی
H
دمای سیال
2 تا 110 درجه سانتی گراد
نوع سیال
سیال تمیز و بدون مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و خنثی از نظر شیمیایی؛ در واقع سیالی با خواصی نزدیک به آب
دمای محیط
40 درجه سانتی گراد
فرکانس
50 هرتز
