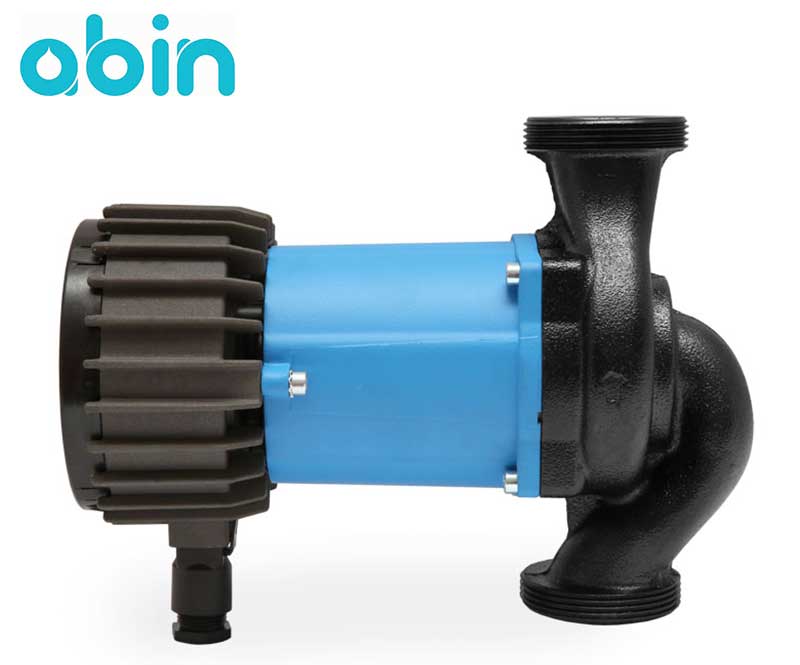

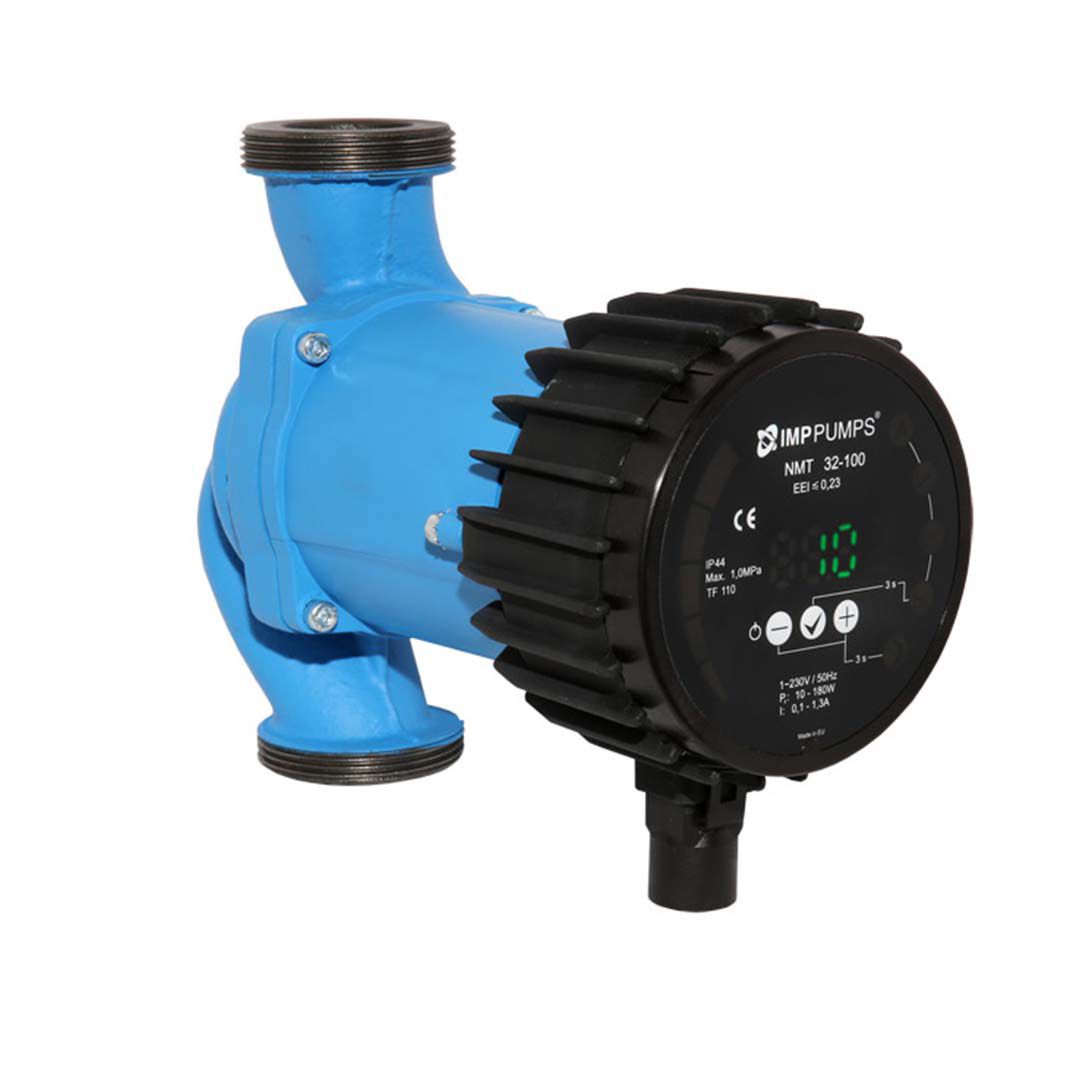

پمپ سیرکولاتور هوشمند IMP مدل NMT SMART 32/100-180 از پمپ های دور متغیر هوشمند آبی ساخت شرکت IMPPUMPS در کشور اسلوونی می باشد. عملکرد این پمپ سیرکولاتور هوشمند شامل: عملکرد 3 سرعت ثابت، 3 سرعت متغیر با فشار متغیر، 3 سرعت متغیر با فشار ثابت و نایت مود (Night Mode) می باشد. پمپ سیرکولاتور دور متغیر هوشمند آبی NMT SMART 32/100-180 در مدارهای گرمایش و سرمایش برای به گردش در آوردن سیال با کنترل هوشمند کاربرد دارد که قابلیت کنترل از راه دور و از طریق اینترنت را نیز دارا می باشد.
پمپ های سری SMART برند IMP قادر به گردش سیال در دمای بین 2 تا 110 درجه سانتی گراد می باشند. محیط مناسب جهت نصب این پمپ ها باید دمایی بین صفر تا 40 درجه سانتی گراد داشته باشد. پمپ NMT SMART 32/100-180 که یکی از پمپ های هوشمند این سری است، برای کلیه سیستم های گرمایشی، تهویه مطبوع، سیستم های مدار بسته سرمایشی و سیستم های سیرکولاتور صنعتی قابل استفاده می باشد.
پمپ های سری NMT SMART مطابق با استانداردهای جهانی برای بهینه سازی مصرف انرژی طراحی و ساخته شده اند. این پمپ ها دائما در حال اندازه گیری فشار سیستم هستند و با روش کنترل دور موتور برای رسیدن به حداقل مصرف انرژی، مطابق نیاز مصرف کننده عمل می کنند. این تکنولوژی جدید مورد استفاده مزیت های زیر را دارد:
1- عملکرد مطابق با نیاز واقعی سیستم
2- بازده بالا
3- گشتاور راه اندازی بالا که به صورت اتوماتیک، گیر موتور را رفع می کند.
4- باعث حفاظت از موتور می شود.
پمپ سیرکولاتور هوشمند دور متغیر NMT SMART 32/100-180 دارای عملکرد تک فاز و فرکانس کاری 50/60 هرتز می باشد. این پمپ سیرکولاتور هوشمند دارای موتوری با قدرت 4400 دور در دقیقه می باشد. به دلیل استفاده از مواد اولیه با کیفیت و تکنولوژی جدید مورد استفاده در ساخت پمپ NMT SMART 32/100-180، این پمپ قابلیت رقابت با پمپ MAGNA1 32-100 گراندفوس از نظر دبی، هد و کیفیت عملکرد را دارد. مزایای این پمپ سیرکولاتور هوشمند شامل موارد زیر می باشد:
• تکنولوژی مگنت دائمی روتور با بازدهی بالا
• نمایشگر LED برای کنترل وضعیت
• نصب آسان و عملکرد کم صدا
• هواگیری اتوماتیک
• دارای وضعیت Night Mode
• مصرف کم انرژی
• دارای استانداردهای جهانی برای تضمین بازدهی بالای انرژی
• طراحی ضد گیرپاژ موتور و رفع گیر اتوماتیک
• دارای شکاف کندانس
• سیستم حفاظت از موتور برای جلوگیری از سوختن آن در کم باری و بیش باری
• قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
پمپ سیرکولاتور هوشمند NMT SMART 32/100-180 توانایی کار کردن در 4 حالت اصلی را دارد. حالات یا مودهای اصلی این پمپ IMP به صورت زیر است:
• اتو مود با تنظیمات پیش فرض کارخانه (Auto Mode)
• فشار متغیر (هد متغیر)
• فشار ثابت (هد ثابت)
• دور ثابت
اتو مود حالتی است که پمپ به صورت خودکار و مداوم نقطه بهینه هد/ دبی را مشخص می کند و فشار (هد) کاری را بر اساس هیدرولیک سیستم مشخص می کند. در بیش تر سیستم ها استفاده از این مود توصیه می شود، به خصوص در سیستم هایی که افت فشار زیادی در لوله های توزیع سیال وجود دارد؛ هم چنین در هنگام جایگزینی این پمپ با پمپ های قدیمی دیگر و زمانی که نقطه کاری مود فشار متغیر مشخص ناشناخته است. این مود برای صرفه جویی در مصرف انرژی و کاهش سطح صدای پمپ بسیار موثر است. توصیه می شود این مود برای سیستم های سرمایشی و تهویه مطبوع استفاده نشود، زیرا این مود برای سیستم های گرمایشی بهینه شده است.
در حالت فشار متغیر، پمپ فشار را نسبت به جریان لحظه ای مشخص می کند. این مود زمانی که افت فشار سیستم توزیع نسبت به افت فشار تجهیزات حرارتی مانند رادیاتور بیش تر باشد مورد استفاده قرار می گیرد.
در مود فشار ثابت، تغییرات جریان بر روی فشار تاثیری ندارد. این مود برای سیستم هایی مفید است که افت فشار لوله های توزیع از تجهیزات توزیع حرارت مانند رادیاتورها کمتر باشد.
در حالت دور ثابت نیز موتور با دور ثابت تنظیم شده کار می کند. و در نهایت نایت مود که حالتی است برای تغییر وضعیت خودکار پمپ بین یکی از مودهای اصلی و نایت مود. تغییر وضعیت به حالت نایت مود به درجه حرارت آب در سیستم بستگی دارد. زمانی که پمپ تشخیص دهد دمای آب بین 15 تا 20 درجه سانتی گراد (در بازه زمانی حدود 2 ساعت) افت داشته است، علامت نایت مود که به صورت هلال ماه می باشد شروع به چشمک زدن کرده و پمپ بر روی حالت نایت مود به کار خود ادامه می دهد. با بازگشت دمای آب علامت هلال چشمک زن قطع شده و پمپ در مود اصلی خود کار خواهد کرد.
مشخصات پمپ سیرکولاتور دور متغیر NMT SMART 32/100-180 مانند سایر پمپ های سیرکولاتور دارای مشخصاتی مانند: هد، دبی، توان مصرفی و ... می باشد، این مشخصات برای این پمپ سیرکولاتور در زیر آمده است.
1- حداکثر دبی آب: 11.83 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ: 10.53 متر
3- محدوده دمای سیال: 2 تا 110 درجه سانتی گراد
4- دمای محیط: 40 درجه سانتی گراد
5- کلاس عایق بندی: F
6- کلاس حفاظتی: IP44
7- جنس بدنه: چدن خاکستری
8- جنس پروانه: PES GF 30
9- جنس شافت: AISI 420
10- جنس یاتاقان: گرافیت
11- سایز اتصالات: 4/1-1 اینچ
12- توان موتور: 140 وات
13- طول پمپ: 180 میلی متر
ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور هوشمند دور متغیر NMT SMART 32/100-180 مطابق با اطلاعات جدول زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
10 | 0 |
10.2 | 1 |
10.3 | 2 |
10 | 3 |
8.7 | 4 |
7.3 | 5 |
6 | 6 |
4.8 | 7 |
3.7 | 8 |
2.5 | 9 |
1.4 | 10 |
در این بخش به بررسی محدوده دمایی مجاز برای سیال ورودی و محیط نصب پمپ می پردازیم.
دمای محیط (درجه سانتی گراد) | دمای آب (درجه سانتی گراد) | رطوبت نسبی | |
حداقل | حداکثر | ||
0 تا 25 | 2 | 110 | 95% |
30 | 2 | 100 | |
35 | 2 | 90 | |
40 | 2 | 80 | |
هم چنین جهت جلوگیری از ایجاد صدای نامتعارف، پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ باید فشار ورودی در دهانه مکش پمپ حداقل باشد. این فشار که از طریق فشار موجود در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود، تابع دماهای مختلف سیال می باشد. این اطلاعات نیز در جدول زیر آمده است.
دمای سیال (درجه سانتی گراد) | فشار ورودی در دهانه مکش پمپ |
50 | 0.05 بار |
80 | 0.8 بار |
110 | 1.4 بار |
کلیه پمپ های سیرکولاتور تنها مجاز به پمپ کردن و گردش سیالاتی با ویژگی های زیر می باشند:
1- سیالات شفاف، تمیز، غیرساینده و غیرقابل انفجار بدون ذرات جامد مطابق با استاندارد) VDI2035 استاندارد کیفیت آب سیستم های گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب)
2- ترکیب %20 آب و گلیکول
قبل از هر چیز لازم است نصب پمپ مطابق با دستورالعمل نصب و توسط یک کارشناس انجام شود. در هر صورت برخی خطاهای رایج بعد از راه اندازی پمپ ممکن است رخ دهد. زمانی که مشکلی برای پمپ ایجاد شود، یک کد خطا بر روی نمایشگر به صورت [E[XY نمایش داده می شود، حرف X نشان دهنده گروه خطا و حرف Y نشان دهنده کد سرویس می باشد. برخی از خطاهای احتمالی رایج در عمکلکرد پمپ در جدول زیر آمده است.
گروه خطا (X) | شرح خطا | دلایل احتمالی و راه حل |
1 | کم باری | آب در داخل پمپ وجود ندارد. وجود آب در سیستم باید بررسی شود. |
2 | باز زیاد موتور | بار بیش از حد می باشد یا روتور گیر کرده است. موتور برای رفع گیر تلاش خواهد کرد اما در صورت رفع نشدن این مشکل، باید بررسی شود که روتور باید رها شده و آزادانه بچرخد. |
3 | دمای بیش از اندازه موتور | دمای موتور از حد مجاز تجاوز کرده و موتور برای خنک شدن از حرکت ایستاده است. پس از خنک شدن، موتور به صورت خودکار روشن می شود. |
4 | ایراد الکترونیکی | در مدار الکترونیکی پمپ ایرادی وجود دارد. پمپ کار می کند اما به سرویس نیاز دارد. |
5 | ایراد در موتور/ استاتور | ایرادی در سیم پیچی وجود دارد که باید رفع شود. |
پمپ سیرکولاتور هوشمند IMP مدل NMT SMART 32/100-180 از پمپ های هوشمند آبی ساخت شرکت IMPPUMPS در کشور اسلوونی می باشد. عملکرد این پمپ سیرکولاتور هوشمند شامل: عملکرد 3 سرعت ثابت، 3 سرعت متغیر با فشار متغیر، 3 سرعت متغیر با فشار ثابت و نایت مود (Night Mode) می باشد. پمپ سیرکولاتور دور متغیر هوشمند آبی NMT SMART 32/100-180 در مدارهای گرمایش و سرمایش برای به گردش در آوردن سیال با کنترل هوشمند کاربرد دارد که قابلیت کنترل از راه دور و از طریق اینترنت را نیز دارا می باشد.
پمپ سیرکولاتور هوشمند IMP مدل NMT SMART 32/100-180 قابلیت کار کردن در 4 مود اصلی را دارد که در متن به آنها اشاره شد. این پمپ از نظر دبی، هد و عملکرد معادل پمپ MAGNA1 32-80 گراندفوس می باشد. از مزیت های آن نیز کاکرد بسیار کم صدا و مصرف انرژی پایین مطابق با استانداردهای جهانی تعیین شده است.
توصیه می شود جهت انتخاب و خرید پمپ سیرکولاتور هوشمند متناسب با نیاز خود حتما از راهنمایی افراد مجرب در این زمینه استفاده کنید. کارشناسان مجموعه آبین از طریق تماس تلفنی در فرایند انتخاب پمپ سیرکولاتور هوشمند مناسب به کمک شما خواهند آمد.
