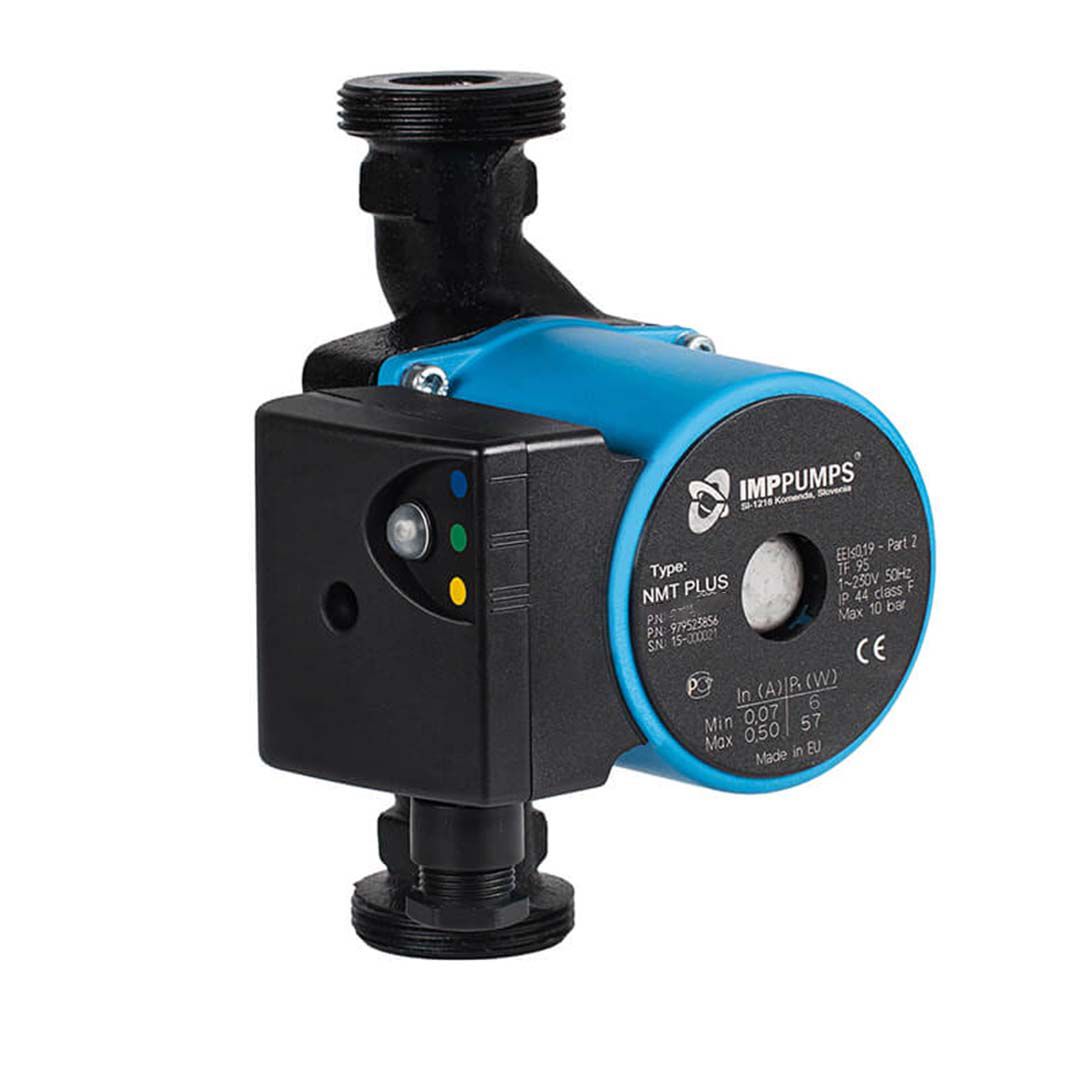

معرفی پمپ سیرکولاتور دور متغیر هوشمند IMP مدل NMT PLUS 25/60-180
پمپ سیرکولاتور هوشمند IMP مدل NMT PLUS 25/60-180 از پمپ های آب سیرکولاتور دور متغیر هوشمند ساخت شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ که مطابق با نیاز مصرف کننده دور خود را تغییر می دهند، مجهز به دو سیستم کنترل دور موتور برای دور ثابت و دور متغیر است. کاربرد پمپ سیرکولاتور دور متغیر هوشمند NMT PLUS 25/60-180 در مدار سیستم های گرمایشی شامل: پمپ برگشت، پمپ شوفاژ و گرمایش از کف و هم چنین سیستم های سرمایشی و آب بهداشتی است. از مزایای پمپ های هوشمند سری NMT مصرف بسیار پایین انرژی این پمپ ها و هم چنین صدای بسیار کم آنها می باشد.
پمپ های سری NMT در مقایسه با پمپ های سری GHN برند IMP با هد یکسان، مصرف انرژی بسیار پایین تری دارند. جدول زیر نشان دهنده این تفاوت و مزیت پمپ های هوشمند سری NMT می باشد.
مدل پمپ |
GHN (وات) |
NMT PLUS (وات) |
% |
25-40 |
75 |
21 |
%72- |
25-60 |
90 |
36 |
%60- |
25-80 |
210 |
57 |
%72- |
32-60 |
90 |
36 |
%60- |
32-80 |
210 |
57 |
%72- |
اما نحوه عملکرد پمپ سیرکولاتور دور متغیر هوشمند به چه صورتی می باشد؟ پمپ های سیرکولاتور دور متغیر هوشمند بر خلاف پمپ های معمولی که دور ثابتی دارند و با کاهش دبی آب، هد آنها افزایش می یابد، با توجه به نیاز مصرف کننده دور خود را تغییر می دهند. در واقع با کاهش دبی طبق نیاز مصرف کننده، هد آنها نیز کاهش می یابد و در نتیجه اتلاف انرژی و نویز ندارند.
پمپ سیرکولاتور دور متغیر هوشمند NMT PLUS 25/60-180 قادر به انتقال و پمپاژ آب در محدوده دمای بین 10- تا 110 درجه سانتی گراد می باشد. این پمپ دارای عملکرد تک فاز بوده و اتصالات آن از نوع رزوه ای یا دنده ای می باشند. با توجه به محدوده مجاز سیال قابل استفاده در پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 می توان از این پمپ برای گردش آب در سیستم های سرمایشی، گرمایشی و آب بهداشتی استفاده کرد.
در عنوان هر یک از مدل های پمپ سری NMT از اعداد و حروفی استفاده شده است که هر کدام معرف یک مشخصه از پمپ می باشند. برای پمپ NMT PLUS 25/60-180 این موارد نشان دهنده مشخصات زیر هستند:
• NMT PLUS: مدل پمپ و سری آن
• عدد 25: سایز اتصالات بر حسب میلی متر
• عدد 60: حداکثر ارتفاع پمپاژ یا هد پمپ بر حسب دسی متر
• عدد 180: طول پمپ بر حسب میلی متر
ویژگی ها و مزایای پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180
پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 از پمپ های دور متغیر هوشمند تولید برند IMP می باشد. کلیه پمپ های سری NMT این برند مطابق با جدیدترین تکنولوژی پمپ های سیرکولاتور ساخته شده اند و قابلیت جایگزینی با پمپ های سایر برندها بدون تحمیل هزینه های اضافی را دارند. این پمپ ها به صورت مداوم فشار و جریان آب عبوری (دبی) از پمپ را اندازه گیری کرده و سرعت موتور پمپ را مطابق با حالت تنظیم شده برای پمپ تغییر می دهند. از جمله ویژگی ها و مزایای پمپ سیرکولاتور دور متغیر هوشمند NMT PLUS 25/60-180 می توان به موارد زیر اشاره کرد:
1- تکنولوژی مگنت دائمی برای روتور با بازدهی بالای انرژی
2- کنترل فشار متناسب یا متغیر (دور متغیر)
3- دارای دو عملکرد سرعت ثابت و فشار متغیر
4- دارای سیستم حفاظت از موتور و طراحی ضد گیرپاژ
5- دارای شکاف خروج آب کندانس در سرمایش
6- قابلیت توقف موتور در صورت گیر روتور
7- دارای اتصالات رزوه ای
8- نصب آسان و عملکرد بی صدا
9- ساختار کوچک و فشرده و با کیفیت و طول عمر بالا
10- محصول اورجینال تولید کشور اسلوونی
11- دارای عملکرد هوشمند و مصرف بسیار پایین انرژی
12- قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
13- قابلیت هواگیری اتوماتیک
نوع و کیفیت سیال ورودی به پمپ
پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 باید حتما با آب کار کند و بدون آب به هیچ وجه نباید از آن استفاده کرد. این پمپ برای کلیه سیستم های گرمایشی، تهویه مطبوع، سیستم های صنعتی و سرمایشی مدار بسته با توجه به استاندارد VDI 2035 برای آب ورودی قابل استفاده می باشند. استاندارد VDI 2035 مربوط به دستور العمل هایی است که کیفیت آب سیستم های گرمایشی برای به حداقل رساندن خوردگی و تشکیل رسوبات مختلف را کنترل می کند.
پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 نیز مانند اغلب پمپ های سیرکولاتور تنها قادر به انتقال و گردش سیالاتی با ویژگی هایی زیر می باشد:
1- سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.
2- ترکیب آب و گلیکول (40% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.
مشخصات پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180
پمپ سیرکولاتور هوشمند دور متغیر NMT PLUS 25/60-180 دارای عملکرد تک فاز (برق 220 ولت شهری) و فرکانس کاری 50 هرتز می باشد. موتور این پمپ قدرتی برابر با 4100 دور در دقیقه دارد. سایر مشخصات فنی پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 در زیر آمده است:
• حداکثر دبی آب: 3.31 متر مکعب در ساعت
• حداکثر ارتفاع پمپاژ: 5.76 متر
• محدوده دمای سیال: 10- تا 110 درجه سانتی گراد
• دمای محیط: 40 درجه سانتی گراد
• کلاس عایق بندی: F
• کلاس حفاظتی: IP44
• جنس بدنه: چدن خاکستری
• جنس پروانه: نوریل 1630V
• جنس شافت: سرامیک
• جنس یاتاقان: سرامیک
• سایز اتصالات: 1 اینچ
• توان موتور: 36 وات
• طول پمپ: 180 میلی متر
ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور هوشمند دور متغیر NMT PLUS 25/60-180 مطابق با اطلاعات جدول زیر می باشد.
ارتفاع آبدهی (متر) |
دبی (متر مکعب در ساعت) |
6 |
0 |
4.6 |
1 |
3 |
2 |
1.5 |
3 |
نصب پمپ های هوشمند سری NMT PLUS
این نکته را فراموش نکنید که علیرغم آسان بودن نصب پمپ های سری NMT، نصب پمپ های سیرکولاتور باید حتما مطابق با دستور العمل نصب ارائه شده توسط کارخانه سازنده و توسط یک فرد کارشناس در این زمینه انجام شود. نصب پمپ های سیرکولاتور هوشمند سری NMT PLUS با دنبال کردن مراحل زیر قابل انجام است:
1- با استفاده از واشرهای پلاستیکی، پمپ را روی لوله نصب و آب بندی کنید.
• پمپ باید طوری نصب شود که شافت آن در حالت افقی و کاملا تراز باشد.
• با توجه به جهت فلش درج شده روی محفظه پمپ که نشان دهنده جهت جریان آب است، جهت نصب پمپ مطابق سیستم لوله کشی باید درست انتخاب شود.
2- پس از اطمینان از بسته شدن پمپ، شیرهای آب را باز کنید تا جریان آب به سمت پمپ برقرار شود.
• پمپ نیاز به هواگیری مستقل ندارد، هواگیری آن همزمان با هواگیری سیستم انجام می شود.
• هرگز پمپ را بدون وجود آب در سیستم راه اندازی نکنید.
3- این پمپ ها با برق تک فاز 220 ولت و فرکانس 50 هرتز کار می کنند و سایز سیم برق مناسب برای آنها، 1 است. پیچ ترمینال باکس را باز کرده و سیم برق مناسب را به سوکت مربوطه متصل کنید.
راه اندازی پمپ هوشمند NMT PLUS 25/60-180
تنظیم و راه اندازی پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 با استفاده از دکمه چراغ دار روی ترمینال باکس انجام می شود. این پمپ دارای 3 عملکرد موتور با دور ثابت و 3 عملکرد موتور با فشار متغیر یا همان دور متغیر است. دکمه چراغ دار قرار گرفته بر روی ترمینال باکس دارای سه رنگ آبی (دور 1)، سبز (دور 2) و زرد (دور 3) و به دو حالت عادی و چشمک زن دیده می شود.
نکته: در پمپ های دور متغیر نسل قبل که با نام NMT نامگذاری شده بودند، ترتیب رنگ های این چراغ، سبز (دور 1)، زرد (دور 2) و قرمز (دور 3) بود.
حالت چراغ چشمک زن: زمانی که دکمه چراغ دار در حالت چشمک زن قرار داشته باشد، پمپ در عملکرد دور متغیر قرار دارد و رنگ چراغ نشان دهنده منحنی مشخصه انتخابی است. چراغ آبی برای پایین ترین منحنی، چراغ سبز برای منحنی متوسط و چراغ زرد برای بالاترین منحنی می باشد.
با هر بار فشار دادن این دکمه منحنی مشخصه انتخابی تغییر می کند. وقتی چراغ چشمک می زند، پمپ در وضعیت هوشمند کار می کند. فشردن حداقل 5 ثانیه دکمه چراغ دار آن را از حالت چشمک زن به حالت عادی و عملکرد با دور ثابت می برد.
حالت چراغ عادی: پس از 5 ثانیه فشردن دکمه، چراغ به وضعیت "ممتد-روشن" تغییر می کند. در این حالت پمپ در عملکرد دور ثابت قرار دارد و رنگ چراغ نشان دهنده منحنی مشخصه انتخابی می باشد. در این حالت پمپ مانند پمپ های سه دور با کنترل دور ثابت کار می کند و چراغ آبی برای پایین ترین منحنی، چراغ سبز برای منحنی متوسط و چراغ زرد برای بالاترین منحنی است. با هر بار فشردن این دکمه منحنی انتخابی تغییر می کند.
آیا این محصول برای من مناسب است؟
پمپ سیرکولاتور هوشمند IMP مدل NMT PLUS 25/60-180 از پمپ های آب سیرکولاتور دور متغیر هوشمند ساخت شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ مجهز به دو سیستم کنترل دور موتور سیستم دور ثابت و سیستم فشار متغیر می باشد. کاربرد پمپ سیرکولاتور دور متغیر هوشمند NMT PLUS 25/60-180 در مدار سیستم های گرمایشی شامل: پمپ برگشت، پمپ شوفاژ و گرمایش از کف است. از مزایای پمپ های هوشمند سری NMT مصرف بسیار پایین انرژی این پمپ ها و هم چنین صدای بسیار کم آنها می باشد. پمپ های سری NMT در مقایسه با پمپ های سری GHN برند IMP با هد یکسان، مصرف انرژی بسیار پایین تری دارند.
پمپ های سیرکولاتور دور متغیر هوشمند بر خلاف پمپ های معمولی که دور ثابتی دارند و با کاهش دبی آب، هد آنها افزایش می یابد، با توجه به نیاز مصرف کننده دور خود را تغییر می دهند. در واقع با کاهش دبی طبق نیاز مصرف کننده، هد آنها نیز کاهش می یابد و در نتیجه اتلاف انرژی و نویز ندارند.
پمپ سیرکولاتور دور متغیر هوشمند NMT PLUS 25/60-180 قادر به انتقال و پمپاژ آب در محدوده دمای بین 10- تا 110 درجه سانتی گراد می باشد. این پمپ دارای عملکرد تک فاز بوده و اتصالات آن از نوع رزوه ای یا دنده ای می باشند. با توجه به محدوده مجاز سیال قابل استفاده در پمپ سیرکولاتور هوشمند NMT PLUS 25/60-180 می توان از این پمپ برای گردش آب در سیستم های سرمایشی، گرمایشی و آب بهداشتی استفاده کرد.
کیفیت مواد اولیه مورد استفاده در ساخت پمپ سیرکولاتور دور متغیر هوشمند NMT PLUS 25/60-180 و تکنولوژی به روز مورد استفاده باعث شده است این پمپ از نظر هد، دبی و طول عمر معادل پمپ ALPHA2 L 25-60 گراندفوس باشد.
با توجه به تنوع و مدل های مختلف پمپ های سیرکولاتور IMP، ممکن است در انتخاب پمپ متناسب با نیاز خود دچار اشتباه یا سردرگمی شوید. بنابر این توصیه می شود جهت انتخاب و خرید پمپ سیرکولاتور مناسب از طریق تماس تلفنی از راهنمایی و مشاوره کارشناسان مجموعه آبین استفاده کنید.
