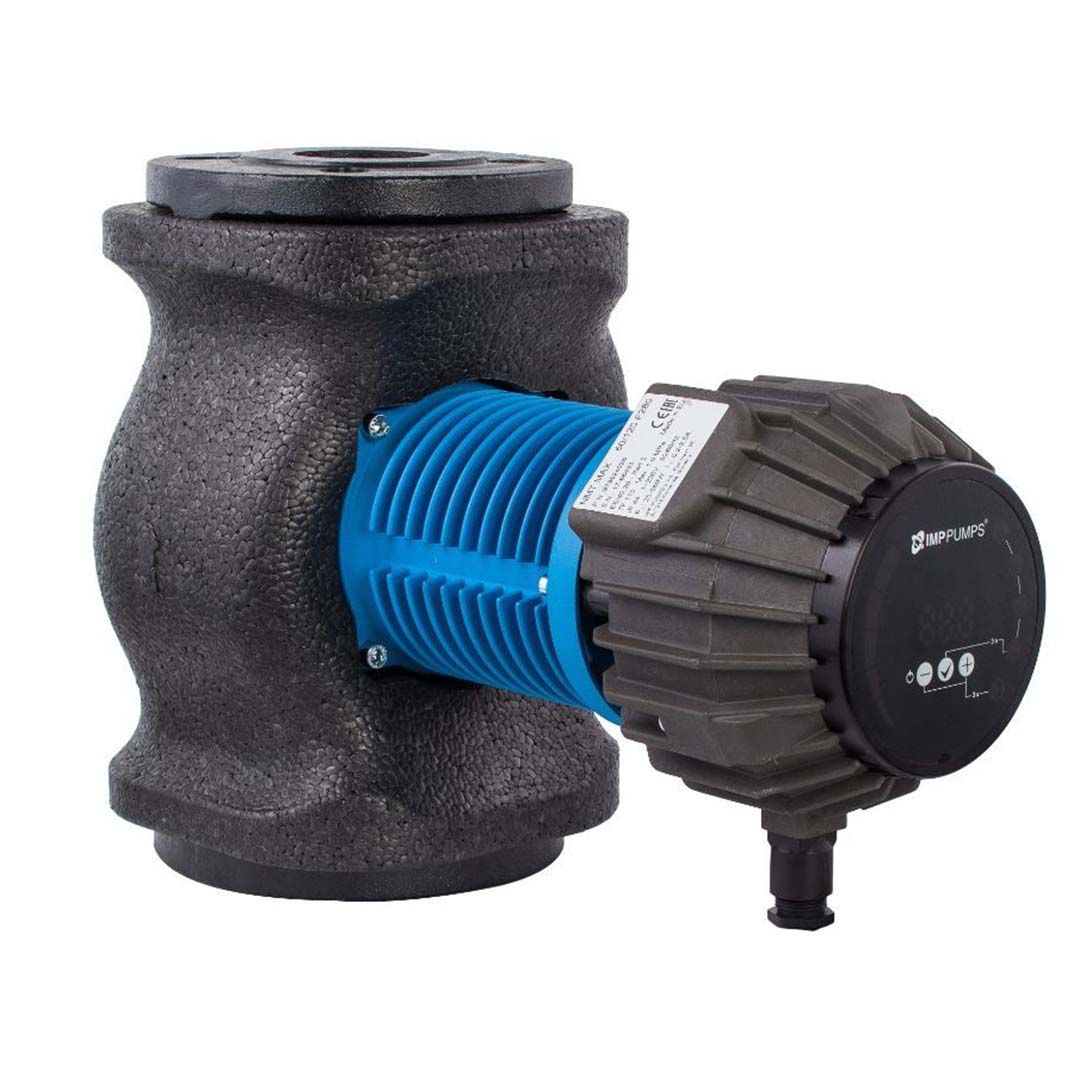

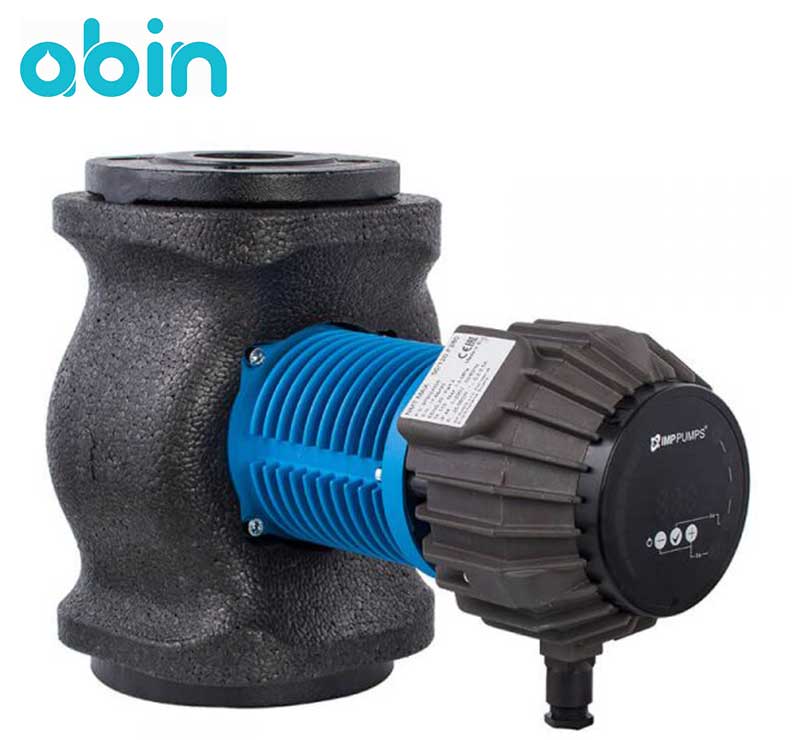

پمپ سیرکولاتور هوشمند IMP مدل NMT MAX 50/120 F280 از پمپ های دور متغیر هوشمند آبی ساخت شرکت IMPPUMPS در کشور اسلوونی می باشد. عملکرد این پمپ سیرکولاتور هوشمند شامل 4 حالت اصلی: عملکرد 3 سرعت ثابت، 3 سرعت متغیر با فشار متغیر، 3 سرعت متغیر با فشار ثابت و یک حالت فرعی نایت مود (Night Mode) می باشد. پمپ سیرکولاتور دور متغیر هوشمند آبی NMT MAX 50/120 F280 در مدارهای بسته سیستم های گرمایشی و سرمایشی برای به گردش در آوردن سیال با کنترل هوشمند کاربرد دارد، که قابلیت کنترل از راه دور و از طریق اینترنت را نیز دارا می باشد.
پمپ های سری NMT MAX قادر به گردش سیال در دمای بین 10- تا 110 درجه سانتی گراد می باشند. محیط مناسب جهت نصب این پمپ سیرکولاتور نیز باید دمایی بین صفر تا 40 درجه سانتی گراد داشته باشد. پمپ NMT MAX 50/120 F280 که یکی از پمپ های هوشمند این سری است، برای کلیه سیستم های گرمایشی، تهویه مطبوع، سیستم های مدار بسته سرمایشی و سیستم های سیرکولاتور صنعتی قابل استفاده می باشد. کلیه پمپ های سری NMT MAX قابلیت کنترل از راه دور برای روشن و خاموش کردن پمپ و بازخورد رله وضعیت می باشند.
پمپ های سری NMT MAX مطابق با استانداردهای جهانی برای بهینه سازی مصرف انرژی طراحی و ساخته شده اند. این پمپ ها دائما در حال اندازه گیری فشار سیستم هستند و با روش کنترل دور موتور برای رسیدن به حداقل مصرف انرژی، مطابق نیاز مصرف کننده عمل می کنند. در عنوان پمپ سیرکولاتور هوشمند NMT MAX 50/120 F280 از اعداد و حروفی استفاده شده است که معرف مشخصات زیر می باشند:
• NMT MAX: مدل و سری پمپ
• عدد 50: سایز اتصالات بر حسب میلی متر
• عدد 120: حداکثر هد پمپ بر حسب دسی متر
• حرف F: فلنجی بودن نوع اتصالات
• 280: طول پمپ بر حسب میلی متر
پمپ سیرکولاتور هوشمند دور متغیر NMT MAX 50/120 F280 دارای عملکرد تک فاز و فرکانس کاری 50/60 هرتز می باشد. این پمپ سیرکولاتور هوشمند دارای موتوری با قدرت 4200 دور در دقیقه می باشد. به دلیل استفاده از مواد اولیه با کیفیت و تکنولوژی جدید مورد استفاده در ساخت پمپ NMT MAX 50/120 F280، این پمپ قابلیت رقابت و جایگزینی با پمپ های سایر برندها از جمله پمپ MAGNA1 50-120 گراندفوس را بدون تحمیل هزینه اضافی دارد. مزایای این پمپ سیرکولاتور هوشمند شامل موارد زیر می باشد:
• تکنولوژی مگنت دائمی روتور با بازدهی بالا
• نمایشگر LED برای کنترل وضعیت
• نصب آسان و عملکرد کم صدا
• هواگیری اتوماتیک
• دارای وضعیت Night Mode
• مصرف کم انرژی
• دارای استانداردهای جهانی برای تضمین بازدهی بالای انرژی
• طراحی ضد گیرپاژ موتور و رفع گیر اتوماتیک
• دارای شکاف کندانس
• سیستم حفاظت از موتور برای جلوگیری از سوختن آن در کم باری و بیش باری
• قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
• فلنجی بودن اتصالات
کلیه پمپ های سری NMT الزامات استاندارد ErP 2009/125/EC، جهت بازدهی انرژی را گذرانده اند. شاخص بازدهی انرژی (EEI (Energy Efficiency Index برای پمپ های سیرکولاتور آبگرد IMP، عددی بین صفر و یک می باشد؛ هر چه این عدد به صفر نزدیک تر باشد نشان دهنده بازدهی بیش تر پمپ است.
بر اساس این استاندارد و الزامات آن، استفاده از برچسب مصرف انرژی برای مقایسه پمپ ها از سال 2013 منسوخ شده است. بنابر این شرکت های سازنده باید شاخص بازدهی مصرف انرژی محصولات خود را در محدوده مجاز اتحادیه اروپا قرار دهند. بر اساس این قوانین، استفاده از پمپ هایی با تکنولوژی قدیمی تر (پمپ های تک سرعته و سه سرعته) در تمامی کشورهایی که این الزامات را اجرا می کنند، به خصوص در کشورهای عضو اتحادیه اروپا ممنوع شده است.
گام های رسیدن به این الزامات برای بازدهی انرژی و روند تکاملی آن شامل سه مرحله زیر می شود:
گام اول: از ابتدای ژانویه 2013، تنها پمپ های سیرکولاتور با EEI کمتر از 0.27 مجوز تولید دارند. این الزام پمپ های سیرکولاتوری که در دستگاه هایی مانند پکیج نصب می شوند و هم چنین سیرکولاتورهایی که برای مدارهای سولار و آب مصرفی مورد استفاده قرار می گیرند را شامل نمی شود.
گام دوم: از اول آگوست 2015، تنها پمپ های سیرکولاتور با EEI کمتر یا مساوی 0.23 مجوز تولید دارند. این الزام نیز سیرکولاتورهای آب مصرفی را شامل نمی شود.
گام سوم: از ابتدای ژانویه 2020 علاوه بر موارد بالا، حتی سیرکولاتورهایی که با سیرکولاتوهای موجود در سایر دستگاه ها جایگزین می شوند نیز باید EEI کمتر یا مساوی 0.23 داشته باشند. این الزام هنوز برای پمپ های سیرکولاتور آب مصرفی اجباری نیست.
برای آگاهی از EEI محصول، کافی است روی پلاک یا داخل کاتالوگ آن را مشاهده کنید. برای مقایسه پمپ های برندهای مختلف، کوچک تر بودن EEI نشان دهنده بهتر بودن پمپ است.
مشخصات پمپ سیرکولاتور دور متغیر NMT MAX 50/120 F280 مانند سایر پمپ های سیرکولاتور دارای مشخصاتی مانند: هد، دبی، توان مصرفی و ... می باشد، این مشخصات برای این پمپ سیرکولاتور در زیر آمده است.
1- حداکثر دبی آب: 37.4 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ: 12.5 متر
3- محدوده دمای سیال: 10- تا 110 درجه سانتی گراد
4- دمای محیط: 40 درجه سانتی گراد
5- کلاس عایق بندی: H
6- کلاس حفاظتی: IP44
7- جنس بدنه: چدن خاکستری
8- جنس پروانه: PES GF 30
9- جنس شافت: AISI 420
10- جنس یاتاقان: گرافیت
11- سایز اتصالات: 2 اینچ
12- توان موتور: 560 وات
13- طول پمپ: 280 میلی متر
ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور هوشمند دور متغیر NMT MAX 50/120 F280 مطابق با اطلاعات جدول زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
12.3 | 0 |
11.5 | 5 |
10.2 | 10 |
8.4 | 15 |
6.6 | 20 |
4.7 | 25 |
3 | 30 |
1.3 | 35 |
در این بخش به بررسی محدوده دمایی مجاز برای سیال ورودی و محیط نصب پمپ می پردازیم.
دمای محیط (درجه سانتی گراد) | دمای آب (درجه سانتی گراد) | رطوبت نسبی | |
حداقل | حداکثر | ||
0 تا 25 | 2 | 110 | 95% |
30 | 2 | 100 | |
35 | 2 | 90 | |
40 | 2 | 80 | |
هم چنین جهت جلوگیری از ایجاد صدای نامتعارف، پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ باید فشار ورودی در دهانه مکش پمپ حداقل باشد. این فشار که از طریق فشار موجود در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود، تابع دماهای مختلف سیال می باشد. این اطلاعات نیز در جدول زیر آمده است.
دمای سیال (درجه سانتی گراد) | فشار ورودی در دهانه مکش پمپ |
50 | 0.05 بار |
80 | 0.8 بار |
110 | 1.4 بار |
پمپ سیرکولاتور هوشمند NMT MAX 50/120 F280 توانایی کار کردن در 4 حالت اصلی را دارد. حالات یا مودهای اصلی این پمپ به صورت زیر است:
• اتو مود با تنظیمات پیش فرض کارخانه (Auto Mode)
• فشار متغیر (هد متغیر)
• فشار ثابت (هد ثابت)
• دور ثابت
اتو مود حالتی است که پمپ به صورت خودکار و مداوم نقطه بهینه هد/ دبی را مشخص می کند و فشار (هد) کاری را بر اساس هیدرولیک سیستم مشخص می کند. در بیش تر سیستم ها استفاده از این مود توصیه می شود، به خصوص در سیستم هایی که افت فشار زیادی در لوله های توزیع سیال وجود دارد؛ هم چنین در هنگام جایگزینی این پمپ با پمپ های قدیمی دیگر و زمانی که نقطه کاری مود فشار متغیر مشخص ناشناخته است. این مود برای صرفه جویی در مصرف انرژی و کاهش سطح صدای پمپ بسیار موثر است. توصیه می شود این مود برای سیستم های سرمایشی و تهویه مطبوع استفاده نشود، زیرا این مود برای سیستم های گرمایشی بهینه شده است.
در حالت فشار متغیر، پمپ فشار را نسبت به جریان لحظه ای مشخص می کند. این مود زمانی که افت فشار سیستم توزیع نسبت به افت فشار تجهیزات حرارتی مانند رادیاتور بیش تر باشد مورد استفاده قرار می گیرد.
در مود فشار ثابت، تغییرات جریان بر روی فشار تاثیری ندارد. این مود برای سیستم هایی مفید است که افت فشار لوله های توزیع از تجهیزات توزیع حرارت مانند رادیاتورها کمتر باشد.
در حالت دور ثابت نیز موتور با دور ثابت تنظیم شده کار می کند. و در نهایت نایت مود که حالتی است برای تغییر وضعیت خودکار پمپ بین یکی از مودهای اصلی و نایت مود. تغییر وضعیت به حالت نایت مود به درجه حرارت آب در سیستم بستگی دارد. زمانی که پمپ تشخیص دهد دمای آب بین 15 تا 20 درجه سانتی گراد (در بازه زمانی حدود 2 ساعت) افت داشته است، علامت نایت مود که به صورت هلال ماه می باشد شروع به چشمک زدن کرده و پمپ بر روی حالت نایت مود به کار خود ادامه می دهد. با بازگشت دمای آب علامت هلال چشمک زن قطع شده و پمپ در مود اصلی خود کار خواهد کرد.
پمپ سیرکولاتور هوشمند IMP مدل NMT MAX 50/120 F280 از پمپ های هوشمند آبی ساخت شرکت IMPPUMPS در کشور اسلوونی می باشد. عملکرد این پمپ سیرکولاتور هوشمند شامل: عملکرد 3 سرعت ثابت، 3 سرعت متغیر با فشار متغیر، 3 سرعت متغیر با فشار ثابت و نایت مود (Night Mode) می باشد. پمپ سیرکولاتور دور متغیر هوشمند آبی NMT MAX 50/120 F280 در مدارهای گرمایش و سرمایش برای به گردش در آوردن سیال با کنترل هوشمند کاربرد دارد.
پمپ سیرکولاتور هوشمند IMP مدل NMT MAX 50/120 F280 قابلیت کار کردن در 4 مود اصلی را دارد که در متن به آنها اشاره شد. این پمپ از نظر دبی، هد و عملکرد با پمپ های سایر برندهای موجود در بازار برابری می کند. از مزیت های آن نیز کاکرد بسیار کم صدا و مصرف انرژی پایین مطابق با استانداردهای جهانی تعیین شده است. هم چنین این پمپ سیرکولاتور هوشمند دارای اتصالاتی از نوع فلنجی می باشد.
به دلیل تنوع بسیار بالا و مدل های مختلف پمپ های سیرکولاتور هوشمند، در انتخاب و خرید این پمپ ها نیاز به استفاده از مشاوره یک فرد کارشناس در این زمینه توصیه می شود. کارشناسان abin.ir، جهت مشاوره و انتخاب پمپ متناسب با کاربرد، از طریق تماس تلفنی پاسخگوی شما می باشند.
