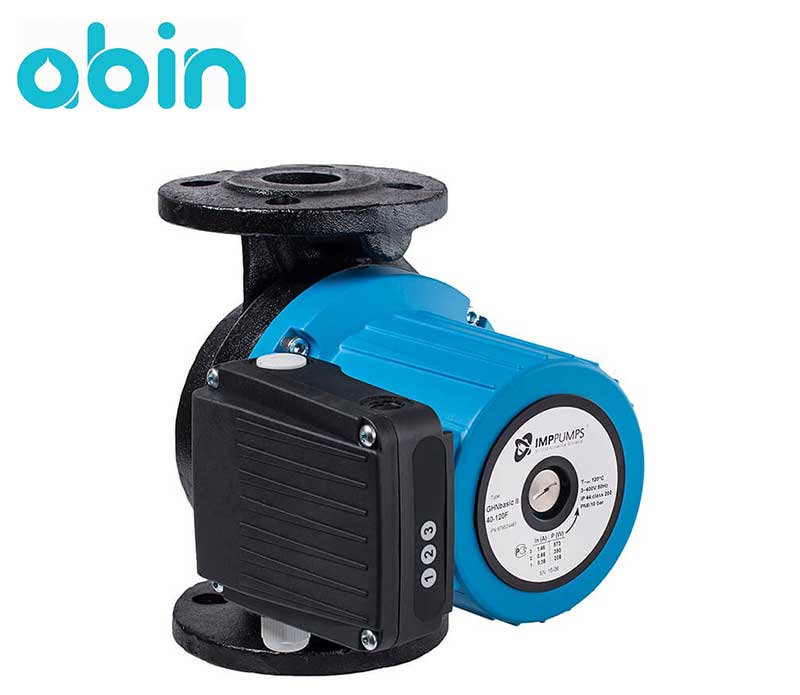

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNMbasic II 50-120F

0
دسته بندی:

IMP

پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNMbasic II 50-120F


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNMbasic II 50-120F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد تک فاز (حرف M در عنوان پمپ) می باشد و همان طور که از عنوان آن مشخص است برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. پمپ سیرکولاتور خطی GHNMbasic II 50-120F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است.
 با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. اتصالات فلنجی دارای مزیت های از قبیل: نصب آسان، امکان جداسازی و مقرون به صرفه از لحاظ اقتصادی می باشند. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNMbasic II 50-120F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 50-120 گراندفوس را داشته باشد. لغات و اعداد مورد استفاده در عنوان پمپ سیرکولاتور خطی GHNMbasic II 50-120F هر کدام معرف مشخصه ای از پمپ می باشند:


•    GHNMbasic II: مدل پمپ
•    عدد 50: سایز اتصالات پمپ بر حسب میلی متر
•    عدد 120: نشان دهنده حداکثر ارتفاع پمپاژ یا همان هد پمپ بر حسب متر می باشد (به اضافه یک صفر در جلوی عدد)
•    F: نشان دهنده فلنجی بودن اتصالات



به این دلیل که دو فلنج ورودی و خروجی این پمپ در دو طرف و دقیقا در مقابل همدیگر با زاویه 180 درجه قرار گرفته اند، به پمپ GHNMbasic II 50-120F، پمپ سیرکولاتور خطی گفته می شود. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.

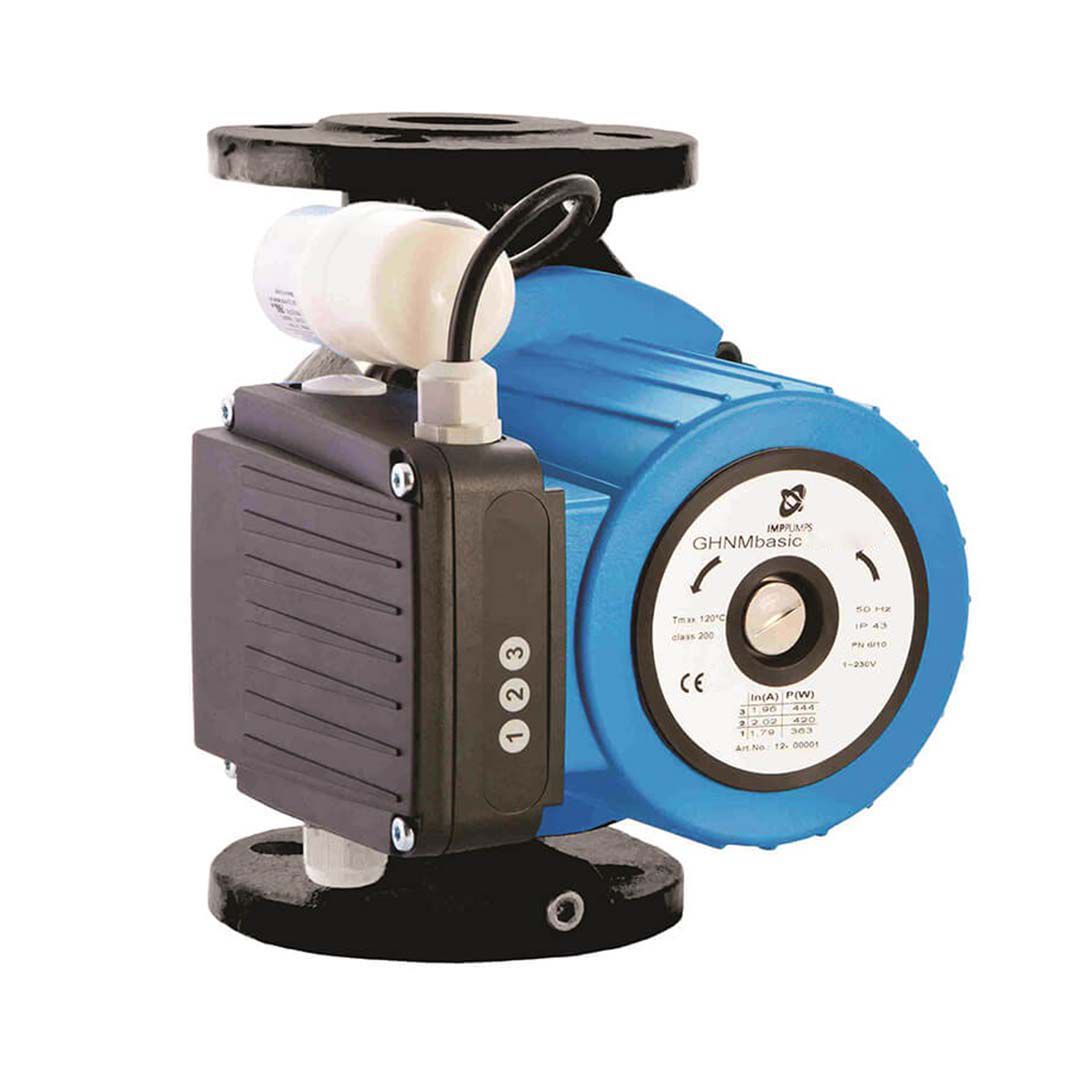

پمپ سیرکولاتور IMP مدل GHNMbasic ii 50-120F


 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. از مزیت های اصلی پمپ هایی با موتور آبگرد می توان به موارد زیر اشاره کرد:


•    صرفه جویی در مصرف انرژی
•    سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب


کیفیت و نوع سیال ورودی به پمپ


واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از پمپ های سیرکولاتور تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNMbasic II 50-120F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:


1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.


2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.


حداقل فشار ورودی در دهانه مکش پمپ


برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNMbasic II 50-120F مطابق جدول زیر می باشد.

دمای آب (درجه سانتی گراد)

حداقل فشار ورودی پمپ (متر ستون آب)

50

3

80

10.2

110

16.3

مزایای پمپ سیرکولاتور خطی GHNMbasic II 50-120F


پمپ سیرکولاتور خطی GHNMbasic II 50-120F از پمپ های تولید شرکت IMP می باشد که تولید کننده بسیاری از برندهای معروف پمپ های آب و سیرکولاتور در اروپا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده از تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند و قابلیت جایگزینی با پمپ های سایر برندها را دارا می باشند. از جمله مزیت های پمپ سیرکولاتور خطی GHNMbasic II 50-120F می توان به موارد زیر اشاره کرد:


1-    کارکرد بسیار کم صدا
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما (حداکثر 120 درجه سانتی گراد)
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال (محافظ یا رله حرارتی) داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی (Flange)
14-    قابلیت تنظیم در سه سرعت ثابت


مشخصات پمپ سیرکولاتور خطی IMP مدل GHNMbasic II 50-120F


پمپ سیرکولاتور خطی IMP مدل GHNMbasic II 50-120F یک پمپ دارای عملکرد تک فاز و فرکانس کاری 50 هرتز می باشد. سایر مشخصات فنی و عملکردی پمپ GHNMbasic II 50-120F شامل موارد زیر می باشد:


•    حداکثر دبی آب: 29.5 متر مکعب در ساعت
•    حداکثر ارتفاع پمپاژ: 11 متر
•    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
•    دمای محیط: 40 درجه سانتی گراد
•    کلاس عایق بندی: N
•    کلاس حفاظتی: IP44
•    جنس بدنه: چدن خاکستری
•    جنس پروانه: AISI 304
•    جنس شافت: AISI 431
•    جنس یاتاقان:  گرافیت
•    سایز اتصالات: 2 اینچ
•    توان موتور: 825 وات
•    طول پمپ: 280 میلی متر
•    حداکثر فشار: 10 بار


ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNMbasic II 50-120F مطابق با اطلاعات جدول زیر می باشد.

ارتفاع آبدهی (متر)

 دبی (متر مکعب در ساعت)

11

 0

9.8

5

8.1

10

6.2

15

4.2

20

1.9

25

خطاهای احتمالی و روش رفع آن پس از نصب پمپ


توصیه می شود جهت حفظ شرایط گارانتی پمپ های سیرکولاتور، حتما نصب آنها توسط کارشناس با تجربه در این زمینه انجام شود. در هر صورت پس از نصب درست و اصولی پمپ سیرکولاتور ممکن است باز هم خطاهایی در عملکرد پمپ ایجاد شود، برخی از مهم ترین این خطاها و روش های رفع آنها در جدول زیر آمده است.

  خطا

علت

 راه حل

پمپ روشن نمی شود

 سوختن فیوز فازها

تعویض فیوز

 قطع کنتاکتور مدار قدرت

 وصل کلیدهای مدار

 توقف پمپ به دلیل عمل کردن محافظ حرارتی داخل آن به خاطر دمای بالا و یا گیر کردن روتور

دمای آب را تا رسیدن به محدوده مجاز کنترل کنید. پمپ پس از خنک شدن و رسیدن به دمای مورد نظر روشن می شود.

    روتور گیر کرده است اما پمپ به دلیل فعال شدن محافظ حرارتی، خاموش نشده است

 ابتدا برق پمپ را قطع کنید و پمپ را تمیز یا تعمیر کنید.

صدای نامتعارف در سیستم

هوا در سیستم

 هواگیری سیستم

جریان بالای پمپ

کاهش سرعت پمپ

   فشار بالا

کاهش سرعت پمپ

صدای نامتعارف در پمپ

وجود هوا در پمپ

هواگیری پمپ

 فشار ورودی بالا

فشار ورودی را طبق حداقل های توصیه شده تنظیم کنید و یا در صورت نصب منبع انبساط، حجم هوای داخل آن را بررسی کنید.

گرمای ناکافی در سیستم گرمایش

 پایین بودن سرعت پمپ

در صورت امکان سرعت پمپ را افزایش دهید. در غیر این صورت پمپ را با یک پمپ با بازدهی بیش تر جایگزین کنید.




آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNMbasic II 50-120F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد تک فاز (حرف M در عنوان پمپ) می باشد و همان طور که از عنوان آن مشخص است برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. پمپ سیرکولاتور خطی GHNMbasic II 50-120F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است.
از پمپ سیرکولاتور خطی GHNMbasic II 50-120F تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. پمپ GHNMbasic II 50-120F برند IMP برای گردش سیالات با ویژگی های ذکر شده در متن بالا در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد.
با توجه به تنوع و مدل های مختلف پمپ های سیرکولاتور تولید شرکت IMP، برای انتخاب صحیح و متناسب با نیاز باید از راهنمایی افراد کارشناس و خبره در این زمینه استفاده کرد. برای انتخاب و خرید پمپ سیرکولاتور متناسب با نیاز خود، می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید.

پمپ سیرکولاتور

مدل
GHNMbasic II 50-120F
کد محصول
979524500
وزن
24 کیلوگرم
طول
280 میلی متر
نحوه عملکرد
تک فاز با ولتاژ 220 ولت
توان موتور
825 وات
حداکثر دبی
29.5 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
11 متر
سایز لوله ورودی و خروجی
2 اینچ
جنس بدنه
چدن خاکستری
جنس شافت
AISI 431
جنس پروانه
AISI 304
جنس یاتاقان
گرافیت
کلاس حفاظتی
IP44
کلاس عایق بندی
N
دمای سیال
10- تا 120 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
10 بار
فرکانس
50 هرتز
