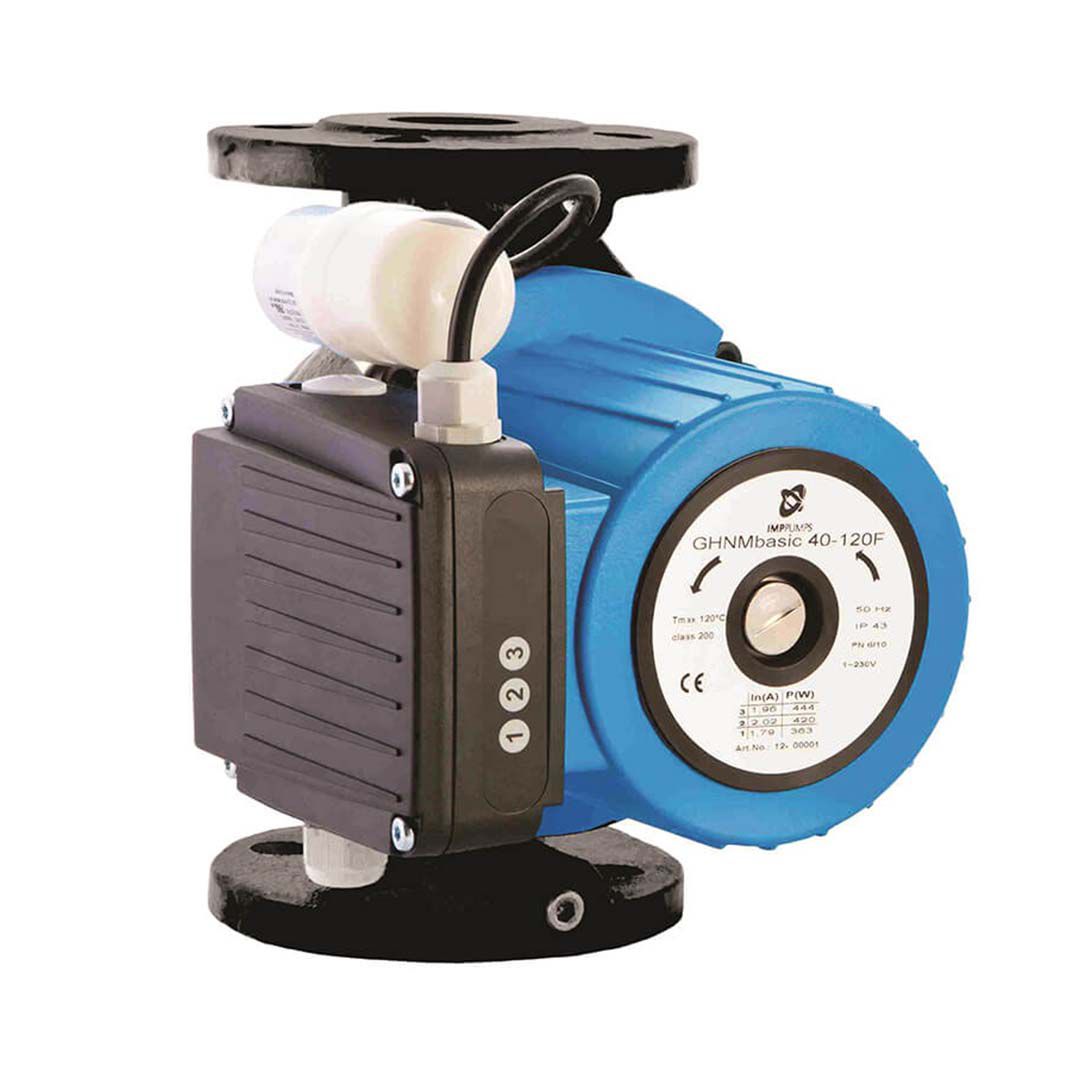

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNMbasic II 40-120F

0
دسته بندی:

IMP

پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNMbasic II 40-120F


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNMbasic II 40-120F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور دارای عملکرد تک فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. وجود حرف M در عنوان مدل کلیه پمپ های این سری، نشان دهنده عملکرد تک فاز (برق 220 ولت شهری) آن می باشد.
پمپ سیرکولاتور خطی GHNMbasic II 40-120F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف، امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد. محدوده وسیع قطر طول دهانه پمپ های IMP امکان برآورده کردن نیاز هر سیستمی را می دهد، هم چنین امکان نصب پمپ در فضاهای کم را نیز ممکن کرده است.
لغات و اعداد مورد استفاده در عنوان پمپ سیرکولاتور خطی GHNMbasic II 40-120F هر کدام معرف مشخصات زیر می باشند:


•    GHNMbasic II: مدل پمپ
•    عدد 40: سایز اتصالات بر حسب میلی متر
•    عدد 120: نشان دهنده حداکثر هد یا ارتفاع پمپاژ آب بر حسب متر به اضافه یک صفر در جلوی آن
•    F: نشان دهنده فلنجی بودن نوع اتصالات می باشد.


از مزایای اتصالات فلنجی می توان به: سرعت و سهولت در نصب، امکان باز نمودن و استفاده مجدد، کیفیت ساخت، هزینه کمتر، مقاومت در برابر خوردگی اشاره کرد.

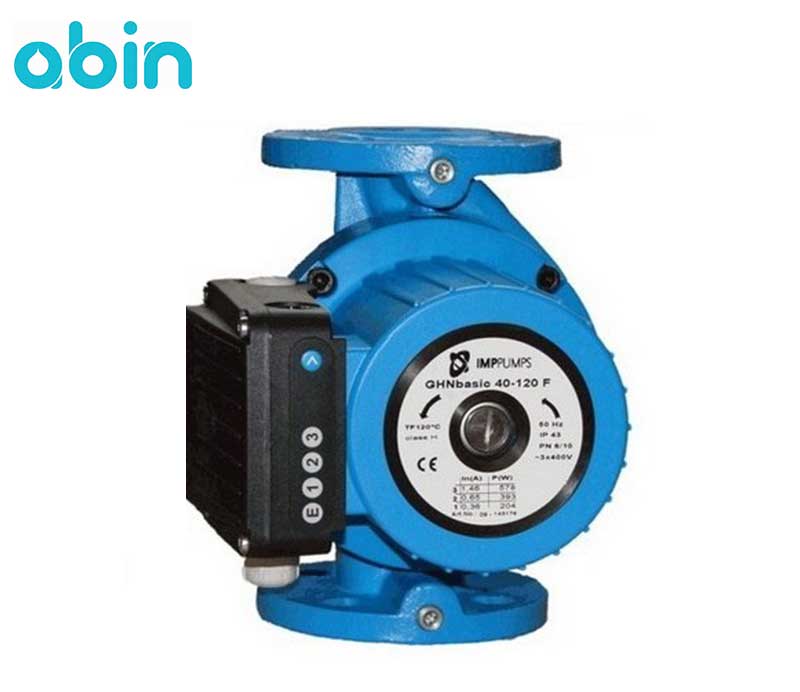

پمپ سیرکولاتور خطی IMP مدل GHNM 40-120F


دلیل استفاده از واژه خطی در عنوان پمپ سیرکولاتور GHNMbasic II 40-120F، زاویه 180 درجه بین فلنج ورودی و خروجی این پمپ می باشد. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.
 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. از مزیت های اصلی پمپ هایی با موتور آبگرد می توان به موارد زیر اشاره کرد:


•    صرفه جویی در مصرف انرژی
•    سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب (قابل استفاده برای ساختمان های مسکونی و کاربردهایی که نیاز به پمپ هایی با کارکرد کم صدای دارند)

کیفیت آب مورد استفاده برای پمپ GHNMbasic II 40-120F


واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNMbasic II 40-120F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:


1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.


2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.


مزایای پمپ سیرکولاتور خطی GHNMbasic II 40-120F


پمپ سیرکولاتور خطی GHNMbasic II 40-120F از پمپ های تولید شرکت IMP می باشد، این شرکت تولید کننده بسیاری از برندهای معروف پمپ مانند ابارا ایتالیا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده ار تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند. از جمله مزیت های پمپ سیرکولاتور خطی GHNMbasic II 40-120F می توان به موارد زیر اشاره کرد:


1-    کارکرد بسیار کم صدا
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال (رله های حرارتی) داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی
14-    قابلیت تنظیم در سه سرعت ثابت


مشخصات پمپ سیرکولاتور خطی IMP مدل GHNMbasic II 40-120F


پمپ سیرکولاتور خطی IMP مدل GHNMbasic II 40-120F یک پمپ دارای عملکرد سه فاز و فرکانس 50 هرتز می باشد. سایر مشخصات فنی و عملکردی پمپ GHNMbasic II 40-120F شامل موارد زیر می باشد:


1-    حداکثر دبی آب: 19.2 متر مکعب در ساعت
2-    حداکثر ارتفاع پمپاژ: 10 متر
3-    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
4-    دمای محیط: 40 درجه سانتی گراد
5-    کلاس عایق بندی: N
6-    کلاس حفاظتی: IP44
7-    جنس بدنه: چدن خاکستری
8-    جنس پروانه: نوریل 1630V
9-    جنس شافت: AISI 431
10-    جنس یاتاقان:  گرافیت
11-    سایز اتصالات: ½-1 اینچ
12-    توان موتور: 450 وات
13-    طول پمپ: 250 میلی متر
14-    حداکثر فشار: 10 بار


ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNMbasic II 40-120F مطابق با اطلاعات جدول زیر می باشد.

ارتفاع آبدهی (متر)

 دبی (متر مکعب در ساعت)

     10

0

8.5

5

6.1

10

     2.8

   15

نصب پمپ های سری GHNbasic


رعایت موارد زیر برای نصب پمپ های سری GHNbasic برند IMP الزامی است:


•    پمپ باید در جایی با تهویه مناسب و به دور از سرما نصب شود.
•    پمپ باید طوری نصب شود که شافت آن در حالت افقی و تراز باشد.
•    پمپ باید بعد از تمام شدن کامل عملیات جوشکاری و شستشوی لوله ها نصب شود.
•    توصیه می شود قبل و بعد از پمپ، شیر (Valve) نصب شود تا در زمان تعویض یا تعمیرات احتمالی از تخلیه آب سیستم جلوگیری کند.
•    نصب پمپ باید به گونه ای باشد که دهانه مکش و رانش آن در امتداد یک محور قرار گیرند.
•    برای به حداقل رساندن ارتعاشات و صدای پمپ، توصیه می شود دستگاه با فاصله 5 تا 10 برابر قطر نامی لوله متصل به پمپ نصب شود.
•    بر روی محفظه پمپ یک فلش حک شده است که نشان دهنده جهت جریان آب می باشد، جهت نصب را طبق سیستم لوله کشی درست انتخاب کنید.
•    قطر نامی لوله ها باید از قطر نامی پمپ بزرگ تر باشد.
•    جهت دوران و گردش موتور پمپ بر روی پلاک آن مشخص شده است. جهت دروان باید در پمپ های سه فاز مورد توجه قرار گیرد.
•    پمپ باید در موقعیت و مکانی نصب شود که دسترسی به آن آسان باشد.
•    در هنگام نصب باید پمپ و سیم های برق آن از قرار گرفتم در معرض آب محافظت شوند. ورود اب به ترمینال باکس به هر دلیلی که باشد، باعث افزایش خطر برق گرفتگی و ابطال گارانتی می شود.
نکته: در صورتی که به دلیل کمبود فشار مجبور هستید جهت قرار گیری اتصال سیم برق ترمینال باکس را عوض کنید، بعد از بستن شیرهای آب قبل و بعد از پمپ و مسدود کردن ورود آب به محفظه، پیچ های اتصال موتور به محفظه را باز کرده و آن را به اندازه 90، 180، 270 یا 360 درجه دران دهید (به شرطی که سیم برق رو به بالا قرار نگیرد).
•    زهکش های بین محفظه و روتور به خصوص وقتی که از پمپ برای سیستم سرمایشی استفاده می شود، باید باز بماند تا آب کندانس داخل موتور از آنها خارج شود.


آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNMbasic II 40-120F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور دارای عملکرد تک فاز می باشد (وجود حرف M در عنوان پمپ نشان دهنده عملکرد تک فاز پمپ می باشد) و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. پمپ سیرکولاتور خطی GHNMbasic II 40-120F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد.
از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. پمپ GHNMbasic II 40-120F برند IMP برای گردش سیالات با ویژگی های ذکر شده در متن بالا در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. کیفیت بالای طراحی و ساخت پمپ های IMP قابلیت رقابت این پمپ ها با نمونه های مشابه از برندهایی مانند گراندفوس، ابارا و غیره را فراهم کرده است، این پمپ ها بدون هزینه اضافی و تغییرات در نصب جایگزین مناسبی برای پمپ های آب سایر برندها می باشند
نکته مهم در رابطه با پمپ های سیرکولاتور خطی IMP این است که با توجه به تنوع و مدل های مختلفی که این پمپ ها دارند، برای انتخاب صحیح و متناسب با نیاز باید از راهنمایی افراد کارشناس و خبره در این زمینه استفاده کرد. کارشناسان مجموعه آبین پاسخگوی نیاز شما در انتخاب پمپ می باشند، بنابر این قبل از انتخاب و خرید پمپ می توانید از طریق تماس تلفنی از راهنمایی آنها در این زمینه استفاده کنید.

پمپ سیرکولاتور

مدل
GHNMbasic II 40-120F
کد محصول
979524498
وزن
19 کیلوگرم
طول
250 میلی متر
نحوه عملکرد
تک فاز با ولتاژ 230 ولت
توان موتور
450 وات
حداکثر دبی
19.2 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
10 متر
سایز لوله ورودی و خروجی
1-1/2
جنس بدنه
چدن خاکستری
جنس شافت
AISI 431
جنس پروانه
نوریل 1630V
جنس یاتاقان
گرافیت
کلاس حفاظتی
IP44
کلاس عایق بندی
N
دمای سیال
10- تا 120 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
10 بار
فرکانس
50 هرتز
