پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNbasic II 65-120F
پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 65-120F از پمپ های سه سرعته نسل جدید سری 200 تولید شده در میان انواع پمپ سیرکولاتور IMP در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های مدار بسته سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات ورودی و خروجی آن از نوع فلنجی می باشند.
پمپ سیرکولاتور خطی GHNbasic II 65-120F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNbasic II 65-120F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 65-120 گراندفوس را داشته باشد. در عنوان پمپ های سیرکولاتور IMP از لغات و اعدادی استفاده شده است و در عنوان پمپ سیرکولاتور خطی GHNbasic II 65-120F این اعداد و حروف نشان دهنده مشخصات زیر می باشند:
• GHNbasic II: مدل پمپ
• عدد 65: سایز اتصالات پمپ بر حسب میلی متر
• عدد 120: نشان دهنده حداکثر ارتفاع پمپاژ یا همان هد پمپ بر حسب دسی متر می باشد.
• F: نشان دهنده فلنجی بودن اتصالات

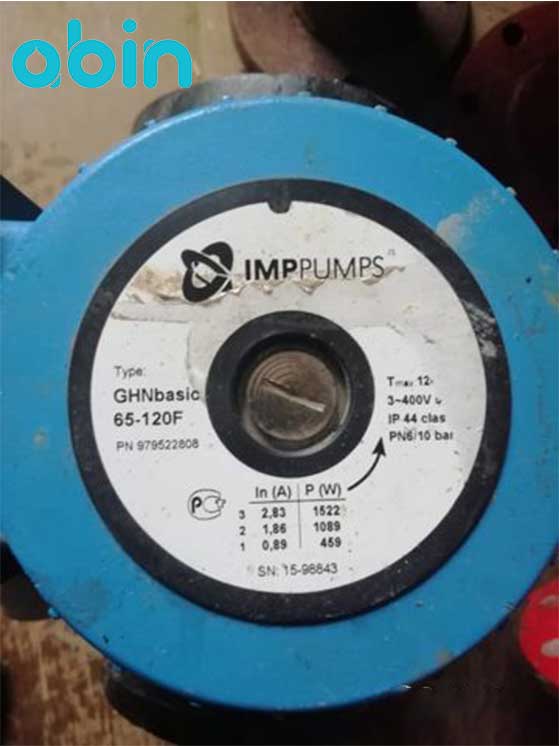

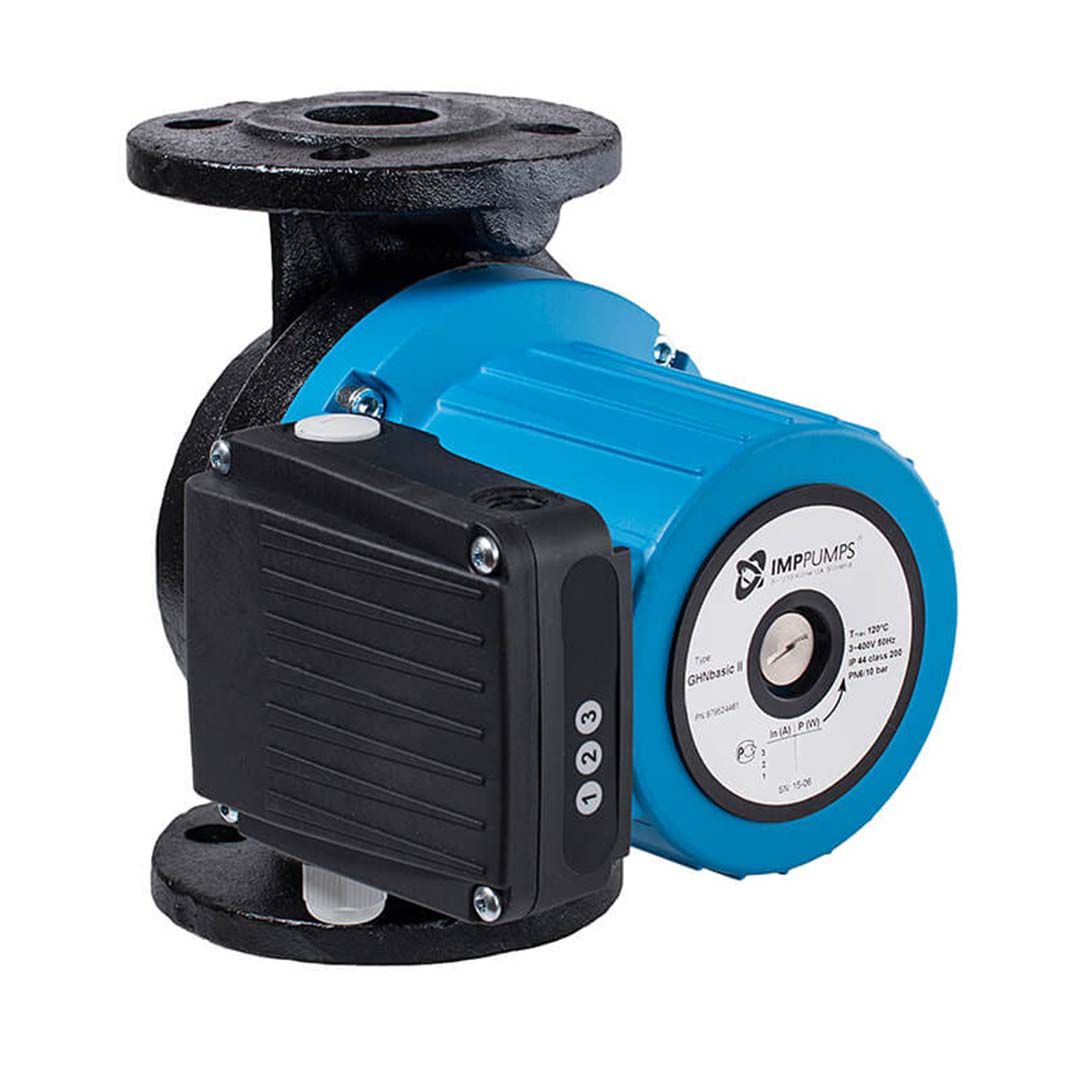

همان طور که از شکل این نوع پمپ مشخص است، زاویه بین فلنج ورودی و خروجی آن 180 درجه می باشد، به همین دلیل به پمپ GHNbasic II 65-120F، پمپ سیرکولاتور خطی گفته می شود. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.
این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. مزایای اصلی پمپ هایی با موتور آبگرد شامل: صرفه جویی در مصرف انرژی و سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب می باشد.
کیفیت و نوع سیال ورودی به پمپ
پمپ های سیرکولاتور در مسیر رفت آب به داخل لوله ها باید نصب شوند. این پمپ ها تابع بار حرارتی می باشند و هر چه ظرفیت حرارتی پمپی بیش تر باشد، اندازه آن بزرگ تر می شود. واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از پمپ های سیرکولاتور تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNbasic II 65-120F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:
1- سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.
2- ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.
حداقل فشار ورودی در دهانه مکش پمپ
برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNbasic II 65-120F، میزان فشار با توجه به دمای سیال در گردش مطابق جدول زیر می باشد.
دمای آب (درجه سانتی گراد) |
داقل فشار رودی پمپ (متر ستون آب) |
50 |
3 |
80 |
10.2 |
110 |
16.3 |
مزایای پمپ سیرکولاتور خطی GHNbasic II 65-120F
پمپ سیرکولاتور خطی GHNbasic II 65-120F از پمپ های تولید شرکت IMPPumps می باشد که تولید کننده بسیاری از برندهای معروف پمپ های آب و سیرکولاتور در اروپا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده از تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند و قابلیت جایگزینی با پمپ های سایر برندها را دارا می باشند. جایگزینی این پمپ سیرکولاتور با پمپ های سایر برندها، بدون نیاز به تغییرات در نصب و تحمیل هزینه اضافی قابل انجام است. از جمله مزیت های پمپ سیرکولاتور خطی GHNbasic II 65-120F می توان به موارد زیر اشاره کرد:
1- صدای بسیار کم در زمان روشن بودن
2- مصرف پایین انرژی
3- دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4- محصول اورجینال تولید کشور اسلوونی
5- قیمت مناسب
6- قابلیت تحمل بالای دما (حداکثر 120 درجه سانتی گراد)
7- قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8- هزینه نگهداری پایین
9- سهولت در نصب
10- دارای بیمتال (محافظ یا رله حرارتی) داخلی برای جلوگیری از سوختن موتور
11- دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12- دارای شکاف خروج آب کندانس موتور در سرمایش
13- دارای اتصالات از نوع فلنجی (Flange)
14- قابلیت تنظیم در سه سرعت ثابت
مشخصات پمپ سیرکولاتور خطی IMP مدل GHNbasic II 65-120F
پمپ سیرکولاتور خطی IMP مدل GHNbasic II 65-120F یک پمپ دارای عملکرد سه فاز می باشد. فرکانس کاری این پمپ سیرکولاتور خطی 50 هرتز و دارای موتوری با قدرت 1250 تا 2810 دور در دقیقه می باشد. سایر مشخصات فنی و عملکردی پمپ GHNbasic II 65-120F شامل موارد زیر می باشد:
• حداکثر دبی آب: 50 متر مکعب در ساعت
• حداکثر ارتفاع پمپاژ: 12متر
• محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
• دمای محیط: 40 درجه سانتی گراد
• کلاس عایق بندی: N
• کلاس حفاظتی: IP44
• جنس بدنه: چدن خاکستری
• جنس پروانه: AISI 304
• جنس شافت: AISI 431
• جنس یاتاقان: گرافیت
• سایز اتصالات: 1/2-2 اینچ
• توان موتور: 1522 وات
• طول پمپ: 340 میلی متر
ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNbasic II 65-120F مطابق با اطلاعات جدول زیر می باشد.
ارتفاع آبدهی (متر) |
دبی (متر مکعب در ساعت) |
12.5 |
0 |
11.5 |
5 |
11 |
10 |
10.4 |
15 |
9.6 |
20 |
8.6 |
25 |
7.4 |
30 |
6 |
35 |
4.6 |
40 |
1.5 |
45 |
محل نصب پمپ سیرکولاتور
پمپ های سیرکولاتور معمولا در مسیر برگشت آب در سیستم های سرمایشی یا گرمایشی نصب می شوند. این پمپ ها در سیستم های گرمایشی قبل از دیگ حرارت مرکزی و در سیستم های سرمایشی قبل از چیلر قرار می گیرند. به عبارت دیگر قرارگیری پمپ های سیرکولاتور در مدار به صورتی است که خروجی آب پمپ در سیستم های گرمایشی وارد دیگ می شود، سپس در رادیاتورها و فن کویل توزیع می شود. در سیستم های سرمایشی نیز خروجی آب پمپ سیرکولاتور به اپراتور چیلر و سپس به فن کویل و کویل هواساز وارد می شود.
برای بازگشت آبگرم استفاده نشده در لوله کشی آب گرم ساختمان، نصب پمپ برگشت آب گرم قبل از منبع کویلی یا دو جداره روی لوله برگشت آب گرم الزامی است.
توصیه های نصب پمپ سیرکولاتور
در ساختمان هایی که دارای 8 واحد یا بیش تر می باشند، در نطر گرفتن یک پمپ سیرکولاتور رزرو با همان قدرت، هد و دبی پمپ اصلی، مطابق با استانداردهای توصیه شده در مهندسی تاسیسات یک امر ضروری است.
بهتر است عملکرد پمپ سیرکولاتور آب گرم سیستم گرمایش یا سرمایش ساختمان با مسیر آب گرم تغذیه دیگ در منبع کویلی تفکیک شود و برای هر یک از دو مسیر جهت بهره برداری بهتر در فصل های مختلف سال، پمپ سیرکولاتور جداگانه نصب شود.
فرمان روشن- خاموش شدن عملکرد پمپ های سیرکولاتور از طریق ترموستات جداری نصب شده بر روی لوله آب برگشت سیستم سرمایشی یا گرمایشی انجام می شود. بنابر این دمای ترموستات جداری نصب شده بر روی خط لوله مکش پمپ سیرکولاتور، معمولا باید در حدود 5 درجه سانتی گراد کمتر از دمای تعیین شده برای ترموستات مستغرق دیگ آب گرم موتورخانه ساختمان باشد.
و اما نکته آخر این که نصب صافی (Strainer) در لوله مکش کلیه پمپ ها ضروری می باشد.
آیا این محصول برای من مناسب است؟
پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 65-120F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های مدار بسته سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات ورودی و خروجی آن از نوع فلنجی می باشند.
پمپ سیرکولاتور خطی GHNbasic II 65-120F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNbasic II 65-120F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 50-120 گراندفوس را داشته باشد.
پمپ های سیرکولاتور دارای تنوع و کاربردهای زیادی می باشند که ممکن است هنگام انتخاب پمپ مناسب شما را دچار سردرگمی کنند، بنابر این توصیه می شود جهت مشاوره، انتخاب و خرید پمپ سیرکولاتور از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین استفاده کنید.
