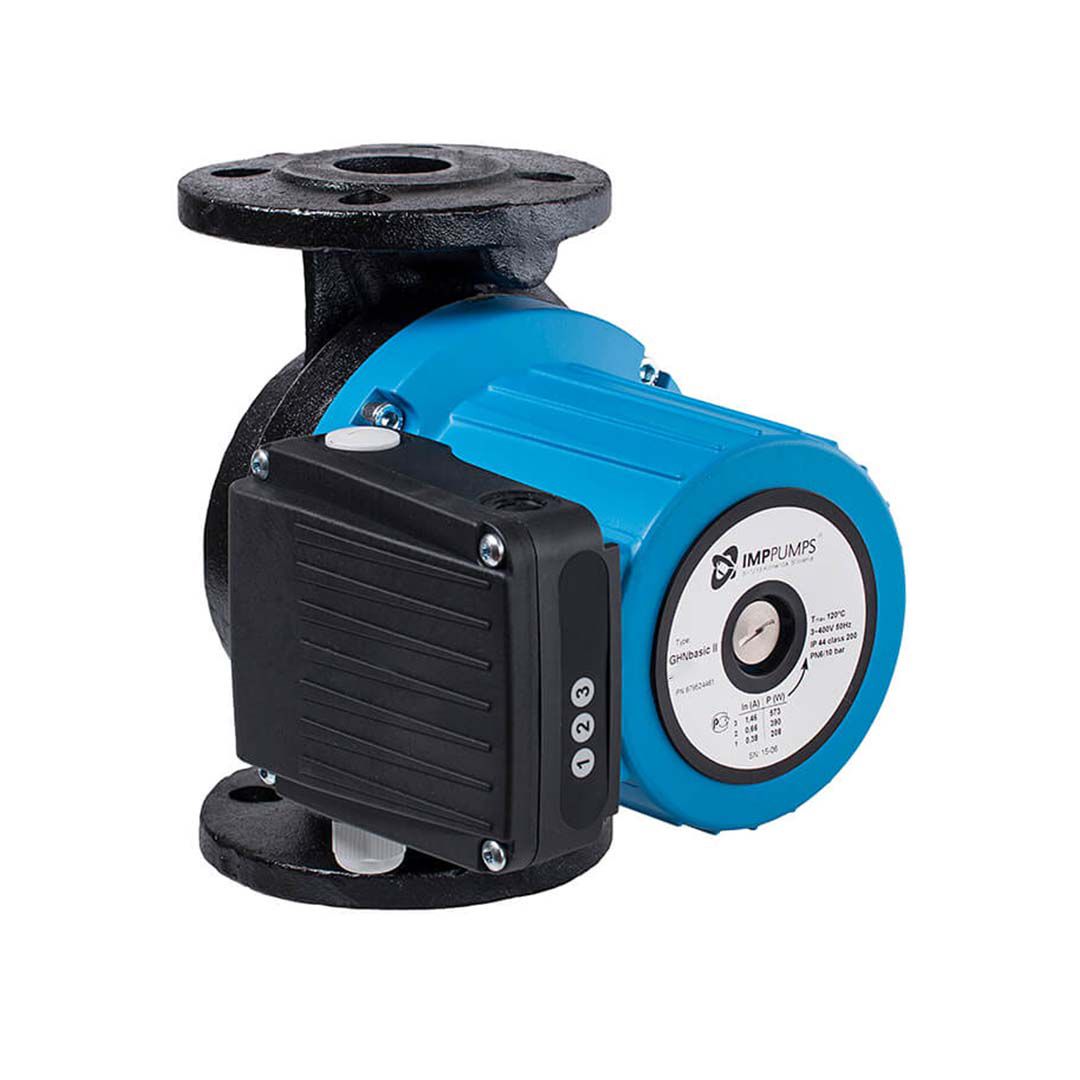

پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 50-40F

0
دسته بندی:

IMP

پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNbasic II 50-40F


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 50-40F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. پمپ سیرکولاتور خطی GHNbasic II 50-40F برند IMP از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف، امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد.

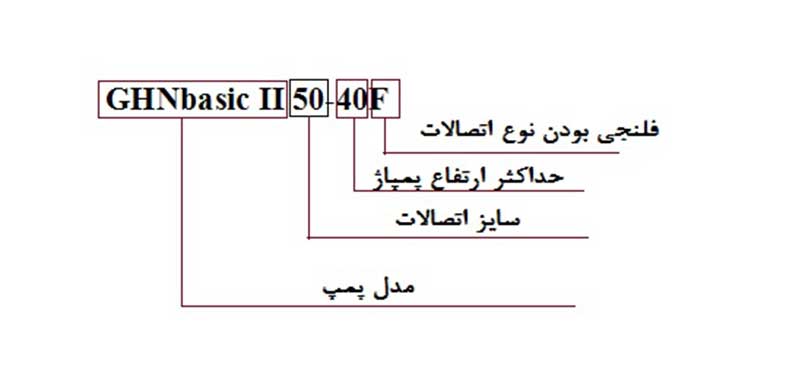

لغات و اعداد مورد استفاده در عنوان پمپ سیرکولاتور خطی GHNbasic II 50-40F هر کدام معرف مشخصاتی از پمپ می باشند:

GHNbasic-ii-50-40F



به این دلیل که دو فلنج ورودی و خروجی این پمپ در دو طرف و دقیقا در مقابل همدیگر با زاویه 180 درجه قرار گرفته اند، به پمپ GHNbasic II 50-40F، پمپ سیرکولاتور خطی گفته می شود. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.

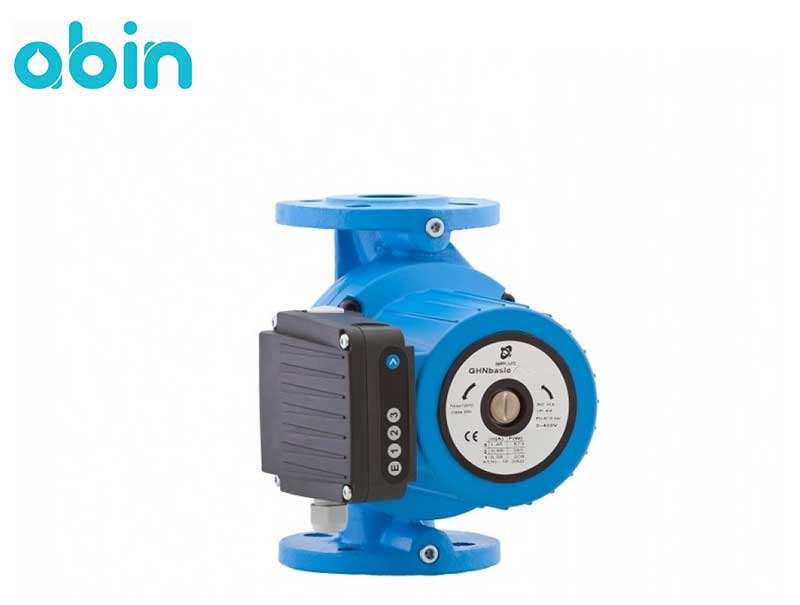

پمپ سیرکولاتور خطی IMP مدل GHNbasic 50-40F


 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. از مزیت های اصلی پمپ هایی با موتور آبگرد می توان به موارد زیر اشاره کرد:


•    صرفه جویی در مصرف انرژی
•    سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب

نوع سیال ورودی به پمپ


واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNbasic II 50-40F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:


1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.


2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.


حداقل فشار ورودی در دهانه مکش پمپ


برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNbasic II 50-40F مطابق جدول زیر می باشد.

دمای آب (درجه سانتی گراد)

حداقل فشار ورودی پمپ (متر ستون آب)

50

3

80

10.2

110

16.3




مزایای پمپ سیرکولاتور خطی GHNbasic II 50-40F


پمپ سیرکولاتور خطی GHNbasic II 50-40F از پمپ های تولید شرکت IMPPumps می باشد، این شرکت تولید کننده بسیاری از برندهای معروف پمپ مانند ابارا ایتالیا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده ار تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند و قابلیت جایگزینی با پمپ های سایر برندها را دارا می باشند. از جمله مزیت های پمپ سیرکولاتور خطی GHNbasic II 50-40F می توان به موارد زیر اشاره کرد:


1-    کارکرد بسیار کم صدا
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال (محافظ یا رله حرارتی) داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی (Flange)
14-    قابلیت تنظیم در سه سرعت ثابت


مشخصات پمپ سیرکولاتور خطی IMP مدل GHNbasic II 50-40F


پمپ سیرکولاتور خطی IMP مدل GHNbasic II 50-40F یک پمپ دارای عملکرد سه فاز می باشد. فرکانس کاری آن 50 هرتز و دارای موتوری با قدرت 620-1450 دور در دقیقه است. سایر مشخصات فنی و عملکردی پمپ GHNbasic II 50-40F شامل موارد زیر می باشد:

•    حداکثر دبی آب: 20 متر مکعب در ساعت
•    حداکثر ارتفاع پمپاژ: 3.5 متر
•    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
•    دمای محیط: 40 درجه سانتی گراد
•    کلاس عایق بندی: N
•    کلاس حفاظتی: IP44
•    جنس بدنه: چدن خاکستری
•    جنس پروانه: AISI 304
•    جنس شافت: AISI 431
•    جنس یاتاقان:  گرافیت
•    سایز اتصالات: 2 اینچ
•    توان موتور: 282 وات
•    طول پمپ: 280 میلی متر
•    حداکثر فشار: 10 بار


ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNbasic II 50-40F مطابق با اطلاعات جدول زیر می باشد.

ارتفاع آبدهی (متر)

 دبی (متر مکعب در ساعت)

3.3

0

2.9

5

2.4

10

1.9

15

1.3

20

قابلیت محافظت حرارتی موتور در پمپ های سری GHNbasic II


کلیه پمپ های سری GHNbasic II دارای رله های حرارتی محافظ موتور می باشند، که از سوختن آن جلوگیری می کنند. محافظ حرارتی داخل موتور در دو حالت زیر باعث قطع جریان برق و توقف حرکت موتور می شود.


1-    گرمای بیش از حد آب سیستم گرمایش
2-    گیر کردن روتور که باعث افزایش جریان و در نتیجه افزایش حرارت بیش از حد مجاز موتور می شود.


محافظ حرارتی داخل موتور پمپ، به دو سوکت B1 و B2 داخل ترمینال باکس متصل شده است. برای استفاده از ویژگی های این محافظ ها باید آنها را به یک سوئیچ خارجی متصل کرد، تا در مقابل افزایش بیش از حد دما با قطع جریان برق از پمپ محافظت کنند. بعد از خنک شدن موتور، محافظ حرارتی به صورت خودکار وصل شده و پمپ مجددا روشن می شود.


آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 50-40F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. پمپ سیرکولاتور خطی GHNbasic II 50-40F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف، امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد.
از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. پمپ GHNbasic II 50-40F برند IMP برای گردش سیالات با ویژگی های ذکر شده در متن بالا در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد.
با توجه به تنوع و مدل های مختلف پمپ های سیرکولاتور، برای انتخاب صحیح و متناسب با نیاز باید از راهنمایی افراد کارشناس و خبره در این زمینه استفاده کرد. برای انتخاب متناسب با نیاز و خرید پمپ سیرکولاتور، می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید.

پمپ سیرکولاتور

مدل
GHNbasic II 50-40F
کد محصول
979524466
وزن
24 کیلوگرم
طول
280 میلی متر
نحوه عملکرد
سه فاز با ولتاژ 380 ولت
دور الکتروموتور
1620-1450 دور در قیقه
توان موتور
282 وات
حداکثر دبی
20 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
3.5 متر
سایز لوله ورودی و خروجی
2 اینچ
جنس بدنه
چدن خاکستری
جنس شافت
AISI 431
جنس پروانه
AISI 304
جنس یاتاقان
گرافیت
کلاس حفاظتی
IP44
کلاس عایق بندی
N
دمای سیال
10- تا 120 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
10 بار
فرکانس
50 هرتز
