پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 50-190F

0
دسته بندی:

IMP

پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNbasic II 50-190F


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 50-190F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های مدار بسته سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات  ورودی و خروجی آن از نوع فلنجی می باشند.
پمپ سیرکولاتور خطی GHNbasic II 50-190F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNbasic II 50-190F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 50-180 گراندفوس را داشته باشد. در عنوان پمپ های سیرکولاتور IMP از لغات و اعدادی استفاده شده است، در عنوان پمپ سیرکولاتور خطی GHNbasic II 50-190F این اعداد و حروف نشان دهنده مشخصات زیر می باشند:


•    GHNbasic II: مدل پمپ
•    عدد 50: سایز اتصالات پمپ بر حسب میلی متر
•    عدد 190: نشان دهنده حداکثر ارتفاع پمپاژ یا همان هد پمپ بر حسب دسی متر می باشد.
•    F: نشان دهنده فلنجی بودن اتصالات


به این دلیل که دو فلنج ورودی و خروجی این پمپ در دو طرف و دقیقا در مقابل همدیگر با زاویه 180 درجه قرار گرفته اند، به پمپ GHNbasic II 50-190F، پمپ سیرکولاتور خطی گفته می شود. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.

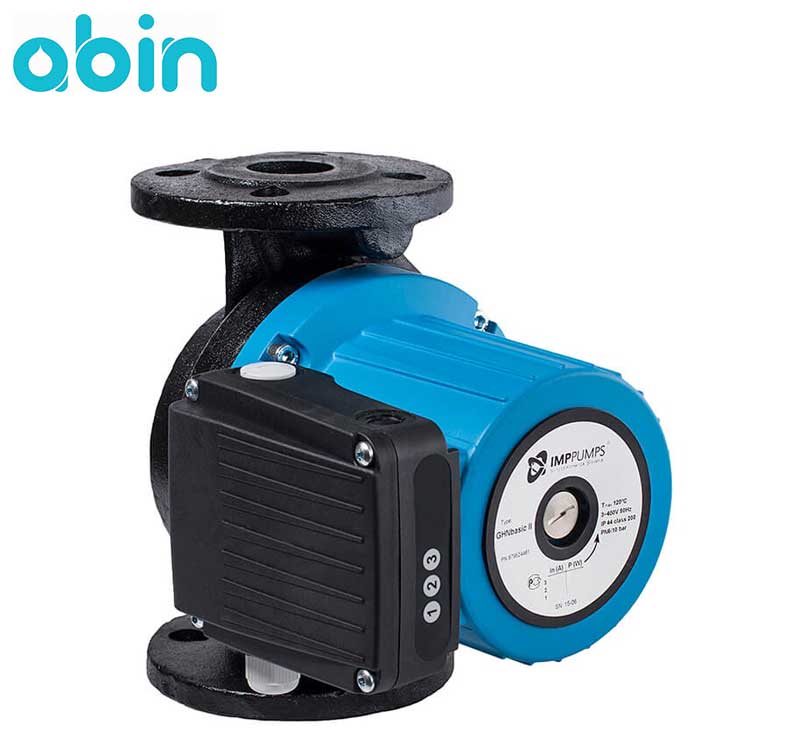

پمپ سیرکولاتور خطی IMP مدل GHNbasic ii 50-190F


 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. مزایای اصلی پمپ هایی با موتور آبگرد شامل: صرفه جویی در مصرف انرژی و سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب می باشد.


کیفیت و نوع سیال ورودی به پمپ


پمپ های سیرکولاتور در مسیر رفت آب به داخل لوله ها باید نصب شوند. این پمپ ها تابع بار حرارتی می باشند و هر چه ظرفیت حرارتی پمپی بیش تر باشد، اندازه آن بزرگ تر می شود. واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از پمپ های سیرکولاتور تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNbasic II 50-190F مانند سایر پمپ های سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:


1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.


2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.


حداقل فشار ورودی در دهانه مکش پمپ


برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNbasic II 50-190F، میزان فشار با توجه به دمای سیال در گردش مطابق جدول زیر می باشد.

دمای آب (درجه سانتی گراد)

حداقل فشار رودی پمپ (متر ستون آب)

   50

 3

80

10.2

110

16.3




مزایای پمپ سیرکولاتور خطی GHNbasic II 50-190F


پمپ سیرکولاتور خطی GHNbasic II 50-190F از پمپ های تولید شرکت IMPPumps می باشد که تولید کننده بسیاری از برندهای معروف پمپ های آب و سیرکولاتور در اروپا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده از تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی دارند و قابلیت جایگزینی با پمپ های سایر برندها را دارا می باشند. جایگزینی این پمپ سیرکولاتور با پمپ های سایر برندها، بدون نیاز به تغییرات در نصب و تحمیل هزینه اضافی قابل انجام است. از جمله مزیت های پمپ سیرکولاتور خطی GHNbasic II 50-190F می توان به موارد زیر اشاره کرد:


1-    کارکرد بسیار کم صدا
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما (حداکثر 120 درجه سانتی گراد)
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال (محافظ یا رله حرارتی) داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی (Flange)
14-    قابلیت تنظیم در سه سرعت ثابت


مشخصات پمپ سیرکولاتور خطی IMP مدل GHNbasic II 50-190F


پمپ سیرکولاتور خطی IMP مدل GHNbasic II 50-190F یک پمپ دارای عملکرد سه فاز می باشد. سایر مشخصات فنی و عملکردی پمپ GHNbasic II 50-190F شامل موارد زیر می باشد:


•    حداکثر دبی آب: 37 متر مکعب در ساعت
•    حداکثر ارتفاع پمپاژ: 19.5 متر
•    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
•    دمای محیط: 40 درجه سانتی گراد
•    کلاس عایق بندی: N
•    کلاس حفاظتی: IP44
•    جنس بدنه: چدن خاکستری
•    جنس پروانه: AISI 304
•    جنس شافت: AISI 431
•    جنس یاتاقان:  گرافیت
•    سایز اتصالات: 2 اینچ
•    توان موتور: 1596 وات
•    طول پمپ: 280 میلی متر
•    حداکثر فشار: 10 بار


ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNbasic II 50-190F مطابق با اطلاعات جدول زیر می باشد.

ارتفاع آبدهی (متر)

 دبی (متر مکعب در ساعت)

19.2

0

17.8

5

16.1

10

13.4

15

12

20

9.6

25

6.9

30

10.1

35




سوالات مهم هنگام انتخاب پمپ سیرکولاتور


همواره جهت انتخاب پمپ سیرکولاتور متناسب با کاربرد و نیاز خود، لازم است که با راهنمایی یک کارشناس خبره به سوالات زیر پاسخ دهید:


•    برای کاربردتان به چه نوع پمپ سیرکولاتوری نیاز دارید؟ خطی یا زمینی؟
•    میزان دقیق دبی و هد مورد نیاز برای ساختمان چقدر است؟
•    به چه نوع اتصالاتی نیاز دارید؟ دنده ای یا فلنجی؟
•    قطر دهانه ورودی و خروجی آب چقدر باید باشد؟
•    با توجه به ساختمان مورد نظر، به چه موتوری نیاز دارید؟ دور و قدرت موتور چقدر باید باشد؟
•    و در نهایت، چه برندی و مدلی برای کاربرد شما مناسب است؟


علاوه بر موارد ذکر شده در بالا، از موارد مهمی که باید در انتخاب پمپ سیرکولاتور در نظر گرفته شود، عامل جریان ثقلی و طبیعی آب داخل لوله های عمودی سیستم است. پمپ علاوه بر گردش آب در لوله ها، باید افت فشار اصطکاکی ایجاد شده در لوله ها، اتصالات و شیر آلات سیستم های سرمایشی یا گرمایشی را نیز جبران کند.


آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 50-190F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور سه سرعته آبی دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های مدار بسته سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات  ورودی و خروجی آن از نوع فلنجی می باشند.
پمپ سیرکولاتور خطی GHNbasic II 50-190F از پمپ های سه سرعته ثابت می باشد، با تنظیم سرعت پمپ در حالات مختلف امکان استفاده از پمپ در سیستم برای فصول مختلف سال امکان پذیر شده است. کیفیت مواد اولیه مورد استفاده و طراحی و ساخت مطابق با به روز ترین تکنولوژی های ساخت پمپ های سیرکولاتور در برند IMP، باعث شده است پمپ GHNbasic II 50-190F از نظر دبی، هد و طول عمر و حتی قیمت قابلیت رقابت با پمپ UPS 50-180 گراندفوس را داشته باشد.
پمپ های سیرکولاتور دارای تنوع و کاربردهای زیادی می باشند که ممکن است هنگام انتخاب پمپ مناسب شما را دچار سردرگمی کنند، بنابر این توصیه می شود جهت مشاوره، انتخاب و خرید پمپ سیرکولاتور از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین استفاده کنید.

پمپ سیرکولاتور

مدل
GHNbasic II 50-190F
کد محصول
979524576
وزن
26.3 کیلوگرم
طول
280 میلی متر
نحوه عملکرد
سه فاز با ولتاژ 380 ولت
توان موتور
1596 وات
حداکثر دبی
37 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
19.5 متر
سایز لوله ورودی و خروجی
2 اینچ
جنس بدنه
چدن خاکستری
جنس شافت
AISI 431
جنس پروانه
AISI 304
جنس یاتاقان
گرافیت
کلاس حفاظتی
IP44
کلاس عایق بندی
N
دمای سیال
10- تا 120 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
10 بار
فرکانس
50 هرتز
