پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 40-190F

5
دسته بندی:

IMP

معرفی پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHNbasic II 40-190F


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 40-190F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند.
 پمپ سیرکولاتور خطی GHNbasic II 40-190F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف، امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد. محدوده وسیع قطر طول دهانه انواع پمپ IMP امکان برآورده کردن نیاز هر سیستمی را می دهد، هم چنین امکان نصب پمپ در فضاهای کم را نیز ممکن کرده است.
لغات و اعداد مورد استفاده در عنوان پمپ سیرکولاتور خطی GHNbasic II 40-190F هر کدام معرف مشخصات زیر می باشند:


•    GHNbasic II: مدل پمپ
•    عدد 40: سایز اتصالات بر حسب میلی متر
•    عدد 190: نشان دهنده حداکثر هد یا ارتفاع پمپاژ آب بر حسب متر به اضافه یک صفر در جلوی آن
•    F: نشان دهنده فلنجی بودن نوع اتصالات می باشد.


از مزایای اتصالات فلنجی می توان به: سرعت و سهولت در نصب، امکان باز نمودن و استفاده مجدد، کیفیت ساخت، هزینه کمتر، مقاومت در برابر خوردگی اشاره کرد.
دلیل استفاده از واژه خطی در عنوان پمپ سیرکولاتور GHNbasic II 40-190F، زاویه 180 درجه بین فلنج ورودی و خروجی این پمپ می باشد. در این پمپ سیرکولاتور خطی از تکنولوژی موتور آبگرد استفاده شده است، در ساختار این پمپ، محفظه و جام روتور پر از آب می شود و روتور و پروانه در آب غوطه ور می مانند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها، پمپ آبگرد یا "wet rotor" می گویند.

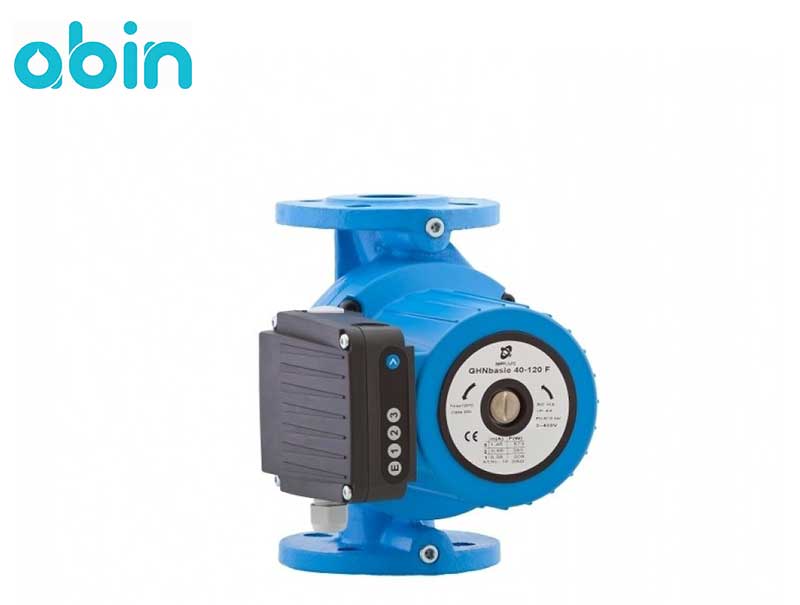

پمپ سیرکولاتور خطی IMP مدل GHNbasic 40-190F


 این نوع پمپ ها در دسته بندی پمپ های سانتریفیوژی به نام "canned motor" قرار می گیرند، در این دسته، پمپ ها دارای سیل مکانیکی پمپ های معمول نیستند و جام روتور و درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب می باشد و روتور در داخل آن غوطه ور است. از مزیت های اصلی پمپ هایی با موتور آبگرد می توان به موارد زیر اشاره کرد:


•    صرفه جویی در مصرف انرژی
•    سطح صدای پایین ایجاد شده در هنگام استفاده از پمپ به دلیل تغییرات جریان آب (قابل استفاده برای ساختمان های مسکونی و کاربردهایی که نیاز به پمپ هایی با کارکرد کم صدای دارند)


کیفیت و نوع سیال ورودی به پمپ


واژه سیرکولاتور به معنی سیرکوله کردن یا به گردش در آوردن می باشد، بنابر این از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. از عوامل مهم در عملکرد صحیح پمپ های سیرکولاتور سه سرعته آبی، استفاده از سیالات مناسب برای پمپ می باشد، پمپ سیرکولاتور خطی GHNbasic II 40-190F مانند انواع دیگر پمپ سیرکولاتور آبگرد تنها قادر به گردش سیالاتی با ویژگی های زیر در مدار سیستم می باشد:


1-    سیالات شفاف، تمیز، غیر ساینده و غیر قابل انفجار که مطابق با استاندارد VDI2035 عاری از هر نوع ذرات جامد باشند. استاندارد VDI2035، کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوب در سیستم و لوله ها را تعیین می کند.
2-    ترکیب آب و گلیکول (50% گلیکول). برای ترکیبات با بیش از 20% گلیکول باید منحنی های مشخصه مجددا بررسی شود.


حداقل فشار ورودی در دهانه مکش پمپ


برای جلوگیری از ایجاد صدای نامتعارف (Noise)، وقوع پدیده کاویتاسیون و آسیب رساندن به یاتاقان های پمپ، در مکش آن باید حداقل فشار وجود داشته باشد. این فشار ورودی در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود و تابع دمای سیال می باشد، که برای پمپ سیرکولاتور سه سرعته آبی GHNbasic II 40-190F مطابق جدول زیر می باشد.

دمای آب (درجه سانتی گراد)

حداقل فشار ورودی پمپ (متر ستون آب)

50

0.5

80

 8.1

110

14.3




مزایای پمپ سیرکولاتور خطی GHNbasic II 40-190F


پمپ سیرکولاتور خطی GHNbasic II 40-190F از پمپ های تولید شرکت IMP می باشد، این شرکت تولید کننده بسیاری از برندهای معروف پمپ مانند ابارا ایتالیا است. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ های این شرکت و هم چنین استفاده از تکنولوژی های به روز دنیا، این پمپ ها طول عمر بالایی داشته و قابلیت رقابت با پمپ UPS 40-180 گراندفوس را دارد. از جمله مزیت های پمپ سیرکولاتور خطی GHNbasic II 40-190F می توان به موارد زیر اشاره کرد:


1-    کارکرد بسیار کم صدا
2-    مصرف پایین انرژی
3-    دارای 12 ماه گارانتی با حفظ قوانین و شرایط
4-    محصول اورجینال تولید کشور اسلوونی
5-    قیمت مناسب
6-    قابلیت تحمل بالای دما
7-    قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
8-    هزینه نگهداری پایین
9-    سهولت در نصب
10-    دارای بیمتال (رله های حرارتی) داخلی برای جلوگیری از سوختن موتور
11-    دارای طراحی و سیستم ضد گیرپاژ و شکست شافت
12-    دارای شکاف خروج آب کندانس موتور در سرمایش
13-    دارای اتصالات از نوع فلنجی
14-    قابلیت تنظیم در سه سرعت ثابت


مشخصات پمپ سیرکولاتور خطی IMP مدل GHNbasic II 40-190F


پمپ سیرکولاتور خطی IMP مدل GHNbasic II 40-190F یک پمپ دارای عملکرد سه فاز (380 ولت) می باشد. سایر مشخصات فنی و عملکردی پمپ GHNbasic II 40-120F شامل موارد زیر می باشد:


1-    حداکثر دبی آب: 27 متر مکعب در ساعت
2-    حداکثر ارتفاع پمپاژ: 18 متر
3-    محدوده دمای سیال: 10- تا 120 درجه سانتی گراد
4-    دمای محیط: 40 درجه سانتی گراد
5-    کلاس عایق بندی: N
6-    کلاس حفاظتی: IP44
7-    جنس بدنه: چدن خاکستری
8-    جنس پروانه: نوریل 1630V
9-    جنس شافت: AISI 431
10-    جنس یاتاقان:  گرافیت
11-    سایز اتصالات: ½-1 اینچ
12-    توان موتور: 1260 وات
13-    طول پمپ: 250 میلی متر
14-    حداکثر فشار: 10 بار


ارتفاع آبدهی بر حسب دبی آب ورودی به پمپ سیرکولاتور خطی GHNbasic II 40-190F مطابق با اطلاعات جدول زیر می باشد.

ارتفاع آبدهی (متر)

 دبی (متر مکعب در ساعت)

18

0

16.7

5

14.2

10

10.8

15

6.9

20

1.2

25

نکات مهم پس از نصب پمپ سیرکولاتور


این نکته را در نظر بگیرید که نصب پمپ سیرکولاتور باید توسط افراد خبره و کارشناس که به دستور العمل نصب پمپ آگاه باشند انجام شود. پس از نصب نیز نکات مهمی برای پر کردن آب در پمپ و هواگیری آن وجود دارد که از جمله آن می توان به موارد زیر اشاره کرد:


1-    قبل از روشن کردن پمپ، حتما باید داخل محفظه و جام روتور پر از آب باشد و هوای داخل آن خارج شده باشد. (هرگز بدون وجود آب در سیستم حتی برای لحظه ای آن را راه اندازی نکنید).
2-    از آب تمیز یا ترکیبی از آب تمیز و گلیکول برای پمپ باید استفاده شود.
3-    برای هواگیری پمپ، پیچ قرار گرفته بر روی مرکز پلاک موتور را با ابزاری مناسب باز کنید، این کار کمک می کند هوای داخل موتور و یاتاقان ها خارج شود. البته شیرهای قبل و بعد از پمپ را باید باز کرده باشید.
4-    زمانی که آب شروع به خارج شدن از پمپ کرد، باید شیر قبل از دهانه مکش و بعد از دهانه رانش را ببندید.
5-    پمپ را با اتصال برق به کابل هایی که به ترمینال باکس متصل شده اند روشن کنید.
6-    جهت دروان موتور را بررسی کنید. اگر شافت در خلاف جهت مشخص شده بر روی پلاک می چرخد، با جابجایی دو سیم از سه سیم (L1، L2 و L3) در سوکت های ترمینال باکس آن را اصلاح کنید.
7-    پیچ هواگیری را بسته و شیرهای قبل و بعد از پمپ را باز کنید.


آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMPPUMPS مدل GHNbasic II 40-190F از پمپ های سیرکولاتور خطی یا پمپ های سه سرعته نسل جدید سری 200 تولید شده در کشور اسلوونی می باشد. این پمپ سیرکولاتور دارای عملکرد سه فاز می باشد و برای گردش آب در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. با توجه به طراحی در نظر گرفته شده برای این پمپ، نوع اتصالات آن از نوع فلنجی می باشند. پمپ سیرکولاتور خطی GHNbasic II 40-190F از پمپ های سه سرعته ثابت می باشد که با تنظیم سرعت گردش آب در سه حالت مختلف امکان استفاده از آن مطابق با نیاز سیستم در فصول مختلف سال وجود دارد.
از این پمپ ها تنها برای گردش مایعات تمیز و بدون مواد جامد و ذرات استفاده می شود؛ هم چنین در سیستم های خنک کننده می توان از گلیکول 50% نیز استفاده کرد. پمپ GHNbasic II 40-190F برند IMP برای گردش سیالات با ویژگی های ذکر شده در متن بالا در سیستم های سرمایشی، گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرد. به دلیل استفاده از مواد اولیه با کیفیت در ساخت پمپ سیرکولاتور سه سرعته GHNbasic II 40-190F و هم چنین استفاده از تکنولوژی های به روز دنیا، این پمپ طول عمر بالایی داشته و قابلیت رقابت با پمپ UPS 40-180 گراندفوس را دارد.
نکته مهم در رابطه با پمپ های سیرکولاتور خطی IMP این است که با توجه به تنوع و مدل های مختلفی که این پمپ ها دارند، برای انتخاب صحیح و متناسب با نیاز باید از راهنمایی افراد کارشناس و خبره در این زمینه استفاده کرد. کارشناسان مجموعه آبین پاسخگوی نیاز شما در انتخاب پمپ می باشند، بنابر این قبل از انتخاب و خرید پمپ می توانید از طریق تماس تلفنی از راهنمایی آنها در این زمینه استفاده کنید.

پمپ سیرکولاتور

مدل
GHNbasic II 40-190F
کد محصول
979524575
وزن
22 کیلوگرم
طول
250 میلی متر
نحوه عملکرد
سه فاز با ولتاژ 380 ولت
توان موتور
1260 وات
حداکثر دبی
27 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
18 متر
سایز لوله ورودی و خروجی
1-1/2
جنس بدنه
چدن خاکستری
جنس شافت
AISI 431
جنس پروانه
نوریل 1630V
جنس یاتاقان
گرافیت
کلاس حفاظتی
IP44
کلاس عایق بندی
N
دمای سیال
10- تا 120 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
10 بار
فرکانس
50 هرتز
