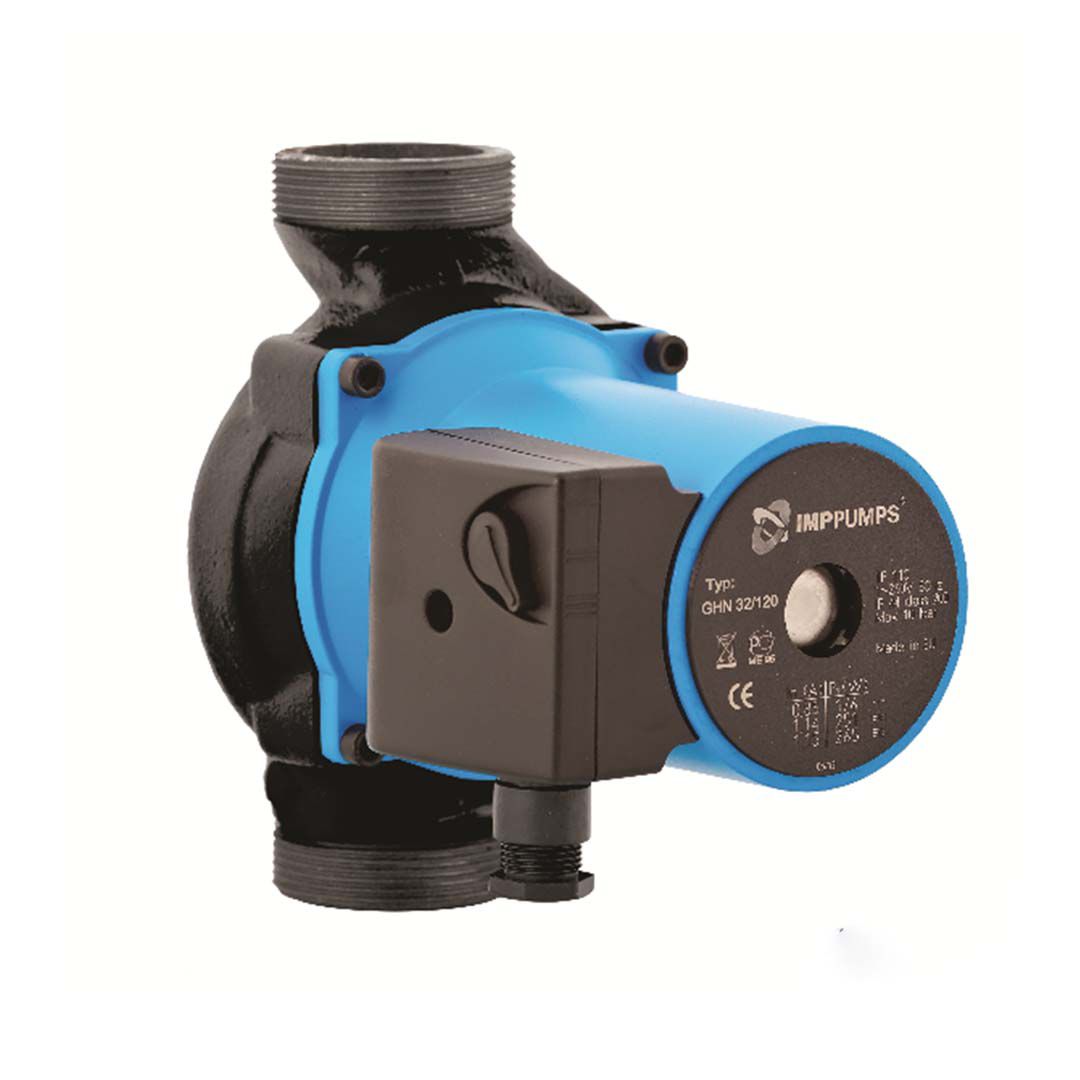

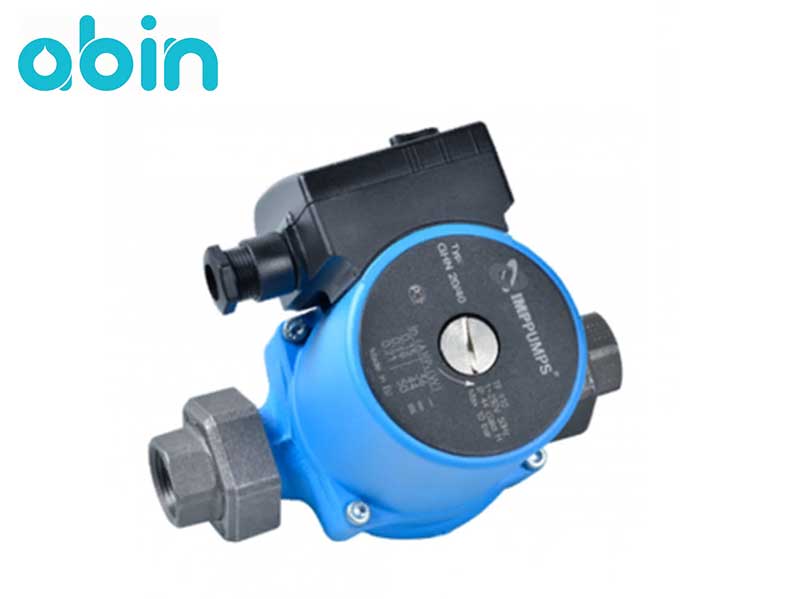

پمپ سیرکولاتور خطی مدل GHN 32/120-180 از پمپ های سیرکولاتور سه سرعته آبی تولید شرکت IMPPumps در کشور اسلوونی می باشد. مواد اولیه با کیفیت بالا و مرغوب مورد استفاده در ساخت پمپ های سیرکولاتور سری GHN، طول عمر بالای پمپ را تضمین خواهد کرد. پمپ های ساخت شرکت IMP تحت استانداردهای بین المللی طراحی و توسعه یافته اند، به همین دلیل جایگزین مناسبی برای پمپ های سایر برندها بدون نیاز به هزینه اضافی یا تغییرات در نصب می باشند. پمپ سیرکولاتور GHN 32/120-180 برای گردش آب در سیستم های سرمایشی، گرمایشی، تهویه مطبوع و صنعت کاربرد دارد.
به این علت که زاویه بین ورودی و خروجی این پمپ ها 180 درجه می باشد به آنها پمپ خطی نیز می گویند. پمپ سیرکولاتور خطی GHN 32/120-180 قابلیت غوطه ور شدن در آب را دارد، به همین دلیل به آن پمپ آبگرد نیز گفته می شود. سوئیچ سه حالته پمپ سیرکولاتور خطی GHN 32/120-180 امکان انتخاب و تنظیم موتور در سه حالت با توان مختلف مطابق با نیاز سیستم های سرمایشی و گرمایشی در فصول مختلف سال را می دهد.
از این پمپ آب GHN 32/120-180 برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. در عنوان مدل پمپ های سیرکولاتور سری GHN برند IMP از اعدادی استفاده شده است که هر کدام مفهومی دارند، برای پمپ سیرکولاتور مدل GHN 32/120-180 هر عدد معرف مشخصات زیر می باشند:
• GHN: نشان دهنده مدل پمپ
• عدد 32: نشان دهنده سایز خارجی دهانه مکش/ رانش بر حسب میلی متر می باشد.
• عدد 120: نشان دهنده حداکثر ارتفاع پمپاژ بر حسب متر به اضافه یک صفر در جلو عدد می باشد.
• عدد 180: نشان دهنده طول پمپ بر حسب میلی متر می باشد.
جهت نصب و راه اندازی پمپ سیرکولاتور آبی GHN 32/120-180 باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
قبل از انتخاب و خرید یک پمپ سیرکولاتور لازم است ابتدا به کمک یک کارشناس به سوالات زیر پاسخ دهید:
1- به یک پمپ خطی نیاز دارید یا یک پمپ زمینی برای کاربرد شما مناسب تر است؟
2- نوع اتصال مورد نیاز شما از نوع دنده ای است یا فلنجی؟
3- میزان هد (ارتفاع پمپاژ) و دبی آب در گردش مورد نیاز برای سیستم شما چقدر است؟
4- با توجه به ساختمان به چه نوع موتوری نیاز دارید؟
5- قدرت و دور موتور پمپ مورد نیاز شما باید چقدر باشد؟
6- میزان آبدهی پمپ باید چقدر باشد؟
7- قطر دهانه ورودی و خروجی پمپ سیرکوله چقدر است؟
8- کدام برند و مدل برای کاربرد مورد نظر مناسب تر است؟
برای عملکرد صحیح پمپ سیرکولاتور خطی IMP مدل GHN 32/120-180 دمای آب و محیط باید در محدوده مشخصی تنظیم باشد. محدوده دمایی مجاز برای این پمپ سیرکولاتور خطی در جدول زیر آمده است.
دمای محیط (درجه سانتی گراد) | دمای آب (درجه سانتی گراد) | رطوبت نسبی |
35 | 110 | کمتر از 95% |
50 | 100 | |
60 | 90 | |
70 | 80 |
در پمپ های سری 100 GHN برند IMP برای جلوگیری از صدای غیر معمول، ایجاد پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ، باید فشار در قسمت مکش پمپ یا همان فشار ورودی به حداقل برسد. این فشار در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود، که در دماهای مختلف سیال مطابق با اطلاعات موجود در جدول زیر می باشد:
دمای آب (درجه سانتی گراد) | حداقل فشار ورودی پمپ |
50 | 0.05 بار معادل 0.5 متر ستون آب |
80 | 0.4 بار معادل 4.1 متر ستون آب |
110 | 1.1 بار معادل 11.2 متر ستون آب |
پدیده کاویتاسیون زمانی به وجود می آید که فشار مطلق در ورودی پمپ کمتر یا مساوی فشار بخار مایع شود. در این حالت مایع بخار شده و حباب های بخار به همراه جریان سیال با عبور از پروانه پمپ و قرارگیری در فشار بالا، در اثر چرخش پروانه و فشار بالای پمپ منفجر شده و صدای زیاد و ارتعاشات تولید می کند. علاوه بر این پدیده کاویتاسیون باعث کاهش بازدهی پمپ و وارد آمدن آسیب جدی به آن و هم چنین ایجاد خوردگی در بدنه و پروانه می شود.
علاوه بر تبخیر سیال، پدیده کاویتاسیون می تواند با مکش هوا به داخل پمپ نیز ایجاد گردد. برای مثال مشکلاتی مانند آب بندی نبودن پمپ و غیره باعث می شود، هوا همراه سیال به داخل پمپ کشیده شود و باعث ایجاد این پدیده گردد.
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 32/120-180 باعث شده است، این پمپ از نظر دبی و نوع هد با پمپ های موجود در بازار قابلیت رقابت داشته باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم و مصرف کم انرژی در هنگام کار کردن است.
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
به دلیل کیفیت بسیار بالای مواد اولیه مورد استفاده در طراحی و ساخت پمپ های ساخت شرکت IMPPUMPS، پمپ GHN 32/120-180 از نظر قیمت، کیفیت و سایر ویژگی ها با برندهای پمپ موجود در بازار قابلیت رقابت دارد. از مزیت های این پمپ سیرکولاتور خطی این است که در تکنولوژی جدید این پمپ نیاز به پیچ هواگیری نمی باشد. در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد. از دیگر مزایای پمپ GHN 32/120-180 می توان به موارد زیر اشاره کرد:
• کارکرد بسیار کم صدا
• مصرف برق بسیار پایین
• دارای 12 ماه گارانتی (جهت اطلاع از شرایط حفظ گارانتی محصول به کاتالوگ مراجعه شود)
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
• قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
• نصب آسان
پمپ سیرکولاتور خطی مدل GHN 32/120-180 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ 50 هرتز و تعداد دور موتور آن در یک دقیقه برابر با 1150 تا 2450 می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور سه سرعته آبی GHN 32/120-180 شامل موارد زیر می باشد:
1- حداکثر دبی آب: 14.3 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 12 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: N
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: AISI 420
8- جنس یاتاقان: گرافیت
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): 1/4-1 اینچ
10- سایز داخلی دهانه مکش/ رانش: 2 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 265 وات
15- طول پمپ: 180 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
ارتفاع آبدهی پمپ سیرکولاتور خطی GHN 32/120-180 بر اساس دبی آب ورودی به پمپ مطابق جدول زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
11.5 | 0 |
10.8 | 1 |
9.9 | 2 |
8.9 | 3 |
7.8 | 4 |
6.6 | 5 |
5.3 | 6 |
3.9 | 7 |
2.4 | 8 |
0.8 | 9 |
پس از نصب و در حین بهره برداری از پمپ های سیرکولاتور، رعایت نکات زیر برای کارکرد بدون اشکال پمپ ضروری می باشد:
• ورودی و خروجی لوله متصل به پمپ های سیرکولاتور نباید نسبت به ورودی و خروجی پمپ کوچک تر باشد.
• هر نوع صدای غیر معمول در هنگام کار کردن پمپ را بررسی کنید و از علت آن آگاه شوید.
• پمپ باید به صورتی نصب شود که شافت آن در حالت افقی و کاملا تراز باشد.
• با توجه به جهت فلش حک شده بر روی محفظه پمپ که نشان دهنده جریان آب است، جهت نصب را مطابق با سیستم لوله کشی درست انتخاب کنید.
• هرگز پمپ را بدون وجود آب در سیستم روشن و راه اندازی نکنید.
• هواگیری پمپ همزمان با هواگیری سیستم انجام می شود و نیازی به انجام آن به صورت مستقل نیست. برای هواگیری سریع تر توصیه می شود برای مدت زمان کوتاهی اجازه دهید پمپ با بیش ترین دور (دور سوم) کار کند.
رعایت نکات زیر باعث می شود شرایط گارانتی اعلام شده از طرف شرکت وارد کننده این محصول نقض نشود. در صورت رعایت نکردن نکات زیر و موارد مشابه، گارانتی محصول اعتبار خود را از دست داده و شرکت وارد کننده هیچ گونه تعهدی در قبال آن نخواهد داشت.
1- اتصال پمپ به لوله ها در جهت درست جریان آب
2- عدم ورود آب به داخل ترمینال باکس و کلیه قسمت های مرتبط با برق
3- راه اندازی و استفاده از پمپ با آب تمیز و شفاف و استفاده از صافی
4- راه اندازی پمپ در شرایطی که داخل آن از آب پر شده باشد، حتی برای چند ثانیه
5- انتخاب و نصب پمپ متناسب با نیاز سیستم
6- سالم بودن شبکه برق و سیم های متصل شده به پمپ
7- نصب پمپ در راستای شافت افقی و تراز بودن آن
8- جهت صحیح قرار گرفتن ترمینال باکس و کانکشن
پمپ سیرکولاتور خطی مدل GHN 32/120-180 از پمپ های سیرکولاتور سه سرعته آبی تولید شرکت IMPPumps در کشور اسلوونی می باشد. مواد اولیه با کیفیت بالا و مرغوب مورد استفاده در ساخت پمپ های سیرکولاتور سری GHN، طول عمر بالای پمپ را تضمین خواهد کرد. پمپ های ساخت شرکت IMP تحت استانداردهای بین المللی طراحی و توسعه یافته اند، به همین دلیل جایگزین مناسبی برای پمپ های سایر برندها بدون نیاز به هزینه اضافی یا تغییرات در نصب می باشند. پمپ سیرکولاتور GHN 32/120-180 برای گردش آب در سیستم های سرمایشی، گرمایشی، تهویه مطبوع و صنعت کاربرد دارد.
از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMPPUMPS برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. با توجه به سه سرعته بودن پمپ GHN 32/120-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور در فصول مختلف سال وجود دارد.
کیفیت بالای مواد اولیه استفاده شده در طراحی و ساخت پمپ سیرکولاتور خطی GHN 32/120-180 باعث شده است از نظر دبی و نوع هد معادل پمپ های دیگر برندها باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن و مصرف کم انرژی می باشد.
نصب پمپ سیرکولاتور خطی GHN 32/120-180، حتما باید توسط یک تکنسین مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کند، انجام شود. برای انتخاب پمپ سیرکولاتور می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید.
