پمپ سیرکولاتور سه سرعته آبی IMPPUMPS مدل GHN 25/70-180
پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/70-180 از پمپ های سیرکولاتور سه سرعته آبی تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. پمپ آب سیرکولاتور GHN 25/70-180 برای تامین و گردش آب درسیستم های گرمایشی، سرمایشی مرکزی خانگی یا سیستم های تهویه مطبوع استفاده می شود. پمپ سیرکولاتور خطی GHN 25/70-180 از پمپ های دارای عملکرد تک فاز می باشد که دارای قدرت موتور 1 اسب بخار است.
سوئیچ سه حالته پمپ سیرکولاتور خطی GHN 25/70-180 امکان انتخاب و تنظیم موتور در سه حالت با توان مختلف مطابق با نیاز سیستم در فصول مختلف سال را می دهد. پمپ های GHN سری 100 برند IMP از پمپ های سه سرعته ثابت پرکاربرد در صنعت تاسیسات می باشند. علت نامگذاری این پمپ به نام پمپ خطی، این است که زاویه بین ورودی و خروجی آن 180 درجه می باشد. با توجه به سه سرعته بودن پمپ GHN 25/70-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف وجود دارد.

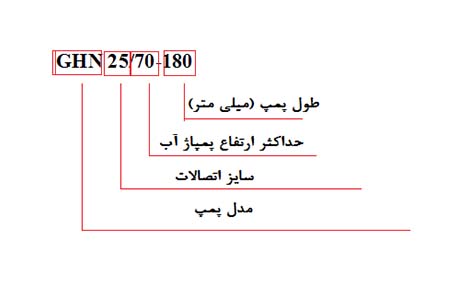

از این پمپ سیرکولاتور GHN 25/70-180 برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. در عنوان مدل پمپ های سیرکولاتور سری GHN از اعدادی استفاده شده است که هر کدام مفهومی دارند، برای مثال برای پمپ سیرکولاتور GHN 25/70-180 اعداد طبق شکل معرف مشخصات زیر می باشند:
برای عملکرد صحیح پمپ سیرکولاتور خطی IMP مدل GHN 25/70-180 دمای آب و محیط باید در محدوده مشخصی تنظیم باشد. محدوده دمایی مجاز برای این پمپ سیرکولاتور خطی در جدول زیر آمده است.
دمای محیط (درجه سانتی گراد) |
دمای آب (درجه سانتی گراد) |
رطوبت نسبی |
35 |
110 |
کمتر از 95% |
50 |
100 |
|
60 |
90 |
|
70 |
80 |
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 25/70-180 باعث شده است از نظر دبی و نوع هد، قابلیت رقابت با پمپ سیرکولاتور خطی گراندفوس UPS 25-70 را داشته باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم آن در هنگام کار کردن است.
برای نصب و راه اندازی پمپ سیرکولاتور آبی GHN 25/70-180 باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
کیفیت آب ورودی به پمپ
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
مزایای پمپ سیرکولاتور خطی GHN 25/70-180
به دلیل کیفیت بسیار بالای مورد استفاده در طراحی پمپ های سیرکولاتور خطی ساخت شرکت IMPPUMPS، پمپ 180-25/70 از نظر قیمت، کیفیت و سایر ویژگی ها با پمپ گراندفوس مدل UPS 25-70 قابلیت رقابت دارد. از جمله مزایای پمپ سیرکولاتور خطی GHN 25/70-180 شامل موارد زیر می باشد:
• کارکرد بسیار کم صدا (میزان نویز ایجاد شده توسط این پمپ کمتر از 43 دسی بل می باشد)
• مصرف برق بسیار پایین
• دارای 12 ماه گارانتی
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• بدون نیاز به پیچ هواگیری در تکنولوژی جدید این پمپ: در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد.
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
• عملکرد قابل قبول و طول عمر بالا
• استفاده از مواد اولیه با کیفیت بالا در ساخت پمپ که طول عمر بالا و قابلیت اطمینان را در شرایط مختلف برای پمپ تضمین می کند.
• قابلیت تنظیم در سه سرعت کاری ثابت
• قابل جایگزینی با پمپ های سایر برندها بدون تحمیل هزینه اضافی و تغییرات در نصب
حداقل فشار ورودی پمپ های سری 100 GHN
در پمپ های سری 100 GHN برند IMP برای جلوگیری از صدای غیر معمول، ایجاد پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ، باید فشار در قسمت مکش پمپ یا همان فشار ورودی به حداقل برسد. این فشار در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود که در دماهای مختلف سیال مطابق با اطلاعات موجود در جدول زیر می باشد:
دمای آب (درجه سانتی گراد) |
حداقل فشار ورودی پمپ |
50 |
0.05 بار معادل 0.5 متر ستون آب |
80 |
0.4 بار معادل 4.1 متر ستون آب |
110 |
1.1 بار معادل 11.2 متر ستون آب |
پدیده کاویتاسیون زمانی به وجود می آید که فشار مطلق در ورودی پمپ کمتر یا مساوی فشار بخار مایع شود. در این حالت مایع بخار شده و حباب های بخار به همراه جریان سیال با عبور از پروانه پمپ و قرارگیری در فشار بالا، در اثر چرخش پروانه و فشار بالای پمپ منفجر شده و صدای زیاد و ارتعاشات تولید می کند. علاوه بر این پدیده کاویتاسیون باعث کاهش بازدهی پمپ و وارد آمدن آسیب جدی به آن و هم چنین ایجاد خوردگی در بدنه و پروانه می شود.
علاوه بر تبخیر سیال، پدیده کاویتاسیون می تواند با مکش هوا به داخل پمپ نیز ایجاد گردد. برای مثال مشکلاتی مانند آب بندی نبودن پمپ و غیره باعث می شود، هوا همراه سیال به داخل پمپ کشیده شود و باعث ایجاد این پدیده گردد.
مشخصات پمپ سیرکولاتور خطی مدل GHN 25/70-180
پمپ سیرکولاتور خطی مدل GHN 25/70-180 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ آب آی ام پی 50 هرتز و تعداد دور موتور 1109 تا 2340 دور در دقیقه می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور خطی شامل موارد زیر می باشد:
1- حداکثر دبی آب: 6 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 7 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: H
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: سرامیک
8- جنس یاتاقان: سرامیک
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): 1 اینچ
10- سایز داخلی دهانه مکش/ رانش: 2/1-1 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 140 وات
15- طول پمپ: 180 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
ارتفاع آبدهی پمپ GHN 25/70-180 بر اساس دبی آب ورودی به پمپ مطابق جدول زیر می باشد.
ارتفاع آبدهی (متر) |
دبی (متر مکعب در ساعت) |
6.5 |
1 |
5.6 |
2 |
4.7 |
3 |
3.8 |
4 |
2.8 |
5 |
1.7 |
6 |
0.5 |
7 |
انواع پمپ آب سیرکولاتور
پمپ های آب سیکولاتور دارای دو نوع سیرکولاتور خطی و زمینی می باشند.
1- پمپ سیرکولاتور خطی: پمپ های سیرکولاتور خطی یک الکتروپمپ کوپله مستقیم و بدون واسطه می باشند. جنس بدنه این پمپ ها اغلب از آهن، چدن و یا استیل می باشد و جنس پروانه آنها نیز از نوریل است که ضد زنگ و خوردگی می باشد. محور پمپ های آب سیرکولاتور خطی با سیل مکانیکی بسته می شود و در دما، فشار و مایعات مختلف، محفظه های آب بندی متنوعی دارند. کاربرد پمپ های سیرکولاتور خطی غالبا در سیستم های سرمایشی و گرمایشی جهت گردش آب در مدار است.
این نوع پمپ ها به دو صورت تولید می شوند. در نوع اول، از واسطه و کوپلینگ در ساخت پمپ استفاده می شود و در نوع دوم پمپ بدون واسطه تولید می شود. در پمپ های سیرکولاتور خطی بدون واسطه از مشکلات احتمالی مانند قفل شدن کلاج، چسبیدن پلاتین و شکستن کوپلینگ جلوگیری می شود و نیازی به روغن کاری نیز ندارند.
2- پمپ سیرکولاتور زمینی: این پمپ معمولا از چدن ساخته می شود و پروانه آن از جنس چدان یا برنج می باشد. الکتروموتور این پمپ ها دارای قدرت 1450 دور در دقیقه می باشند که امکان کار کردن مداوم پمپ را فراهم کرده است. در کاربردهایی که میزان فشار و بازدهی بالاتر از فشار و بازدهی پمپ های سیرکولاتور خطی نیاز باشد، از پمپ های سیرکولاتور زمینی استفاده می شود.
پمپ های سیرکولاتور زمینی نیز خود به دو دسته تقسیم بندی می شوند. در دسته اول، الکتروموتور و پمپ از طریق واسطه به هم متصل می شوند. در دسته دوم نیز پمپ و الکتروموتور از طریق شاسی و کوپله و واسطه ای به نام کوپلینگ به هم متصل خواهند شد.
نکات مهم در هنگام نصب و استفاده از پمپ سیرکولاتور
پس از نصب و در حین بهره برداری از پمپ های سیرکولاتور، رعایت نکات زیر ضروری می باشد:
• ورودی و خروجی لوله متصل به پمپ های سیرکولاتور نباید نسبت به ورودی و خروجی پمپ کوچک تر باشد.
• هر نوع صدای غیر معمول در هنگام کار کردن پمپ را بررسی کنید و از علت آن آگاه شوید.
• پمپ باید به صورتی نصب شود که شافت آن در حالت افقی و کاملا تراز باشد.
• با توجه به جهت فلش حک شده بر روی محفظه پمپ که نشان دهنده جریان آب است، جهت نصب را مطابق با سیستم لوله کشی درست انتخاب کنید.
• هرگز پمپ را بدون وجود آب در سیستم روشن و راه اندازی نکنید.
• هواگیری پمپ همزمان با هواگیری سیستم انجام می شود و نیازی به انجام آن به صورت مستقل نیست. برای هواگیری سریع تر توصیه می شود برای مدت زمان کوتاهی اجازه دهید پمپ با بیش ترین دور کار کند.
آیا این محصول برای من مناسب است؟
پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/70-180 از پمپ های سیرکولاتور سه سرعته تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. پمپ آب سیرکولاتور GHN 25/70-180 برای تامین و گردش آب درسیستم های گرمایشی، سرمایشی مرکزی خانگی، صنعتی و یا سیستم های تهویه مطبوع استفاده می شود.
با توجه به سه سرعته بودن پمپ GHN 25/70-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در سیستم های سرمایشی- گرمایشی مختلف وجود دارد. کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 25/70-180 باعث شده است از نظر دبی و نوع هد قابل رقابت با پمپ سیرکولاتور UPS 25-70 گراندفوس باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن و مصرف کم انرژی می باشد.
توصیه می شود، جهت انتخاب پمپ سیرکولاتور مناسب از راهنمایی کارشناسان مجرب در این زمینه استفاده کنید. نصب پمپ نیز حتما باید توسط یک تکنسین مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کند، انجام شود. بنابر این برای انتخاب پمپ سیرکولاتور متناسب با کاربرد خود می توانید از طریق تماس تلفنی با کارشناسان مجموعه آبین از راهنمایی آنها در این زمینه بهره مند شوید.
