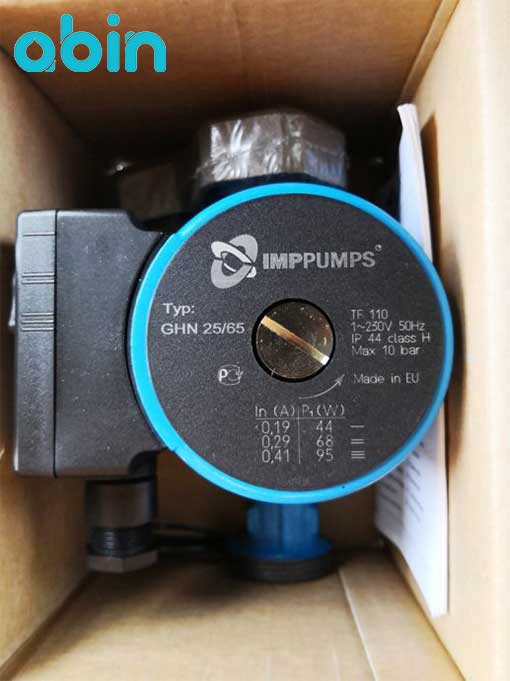

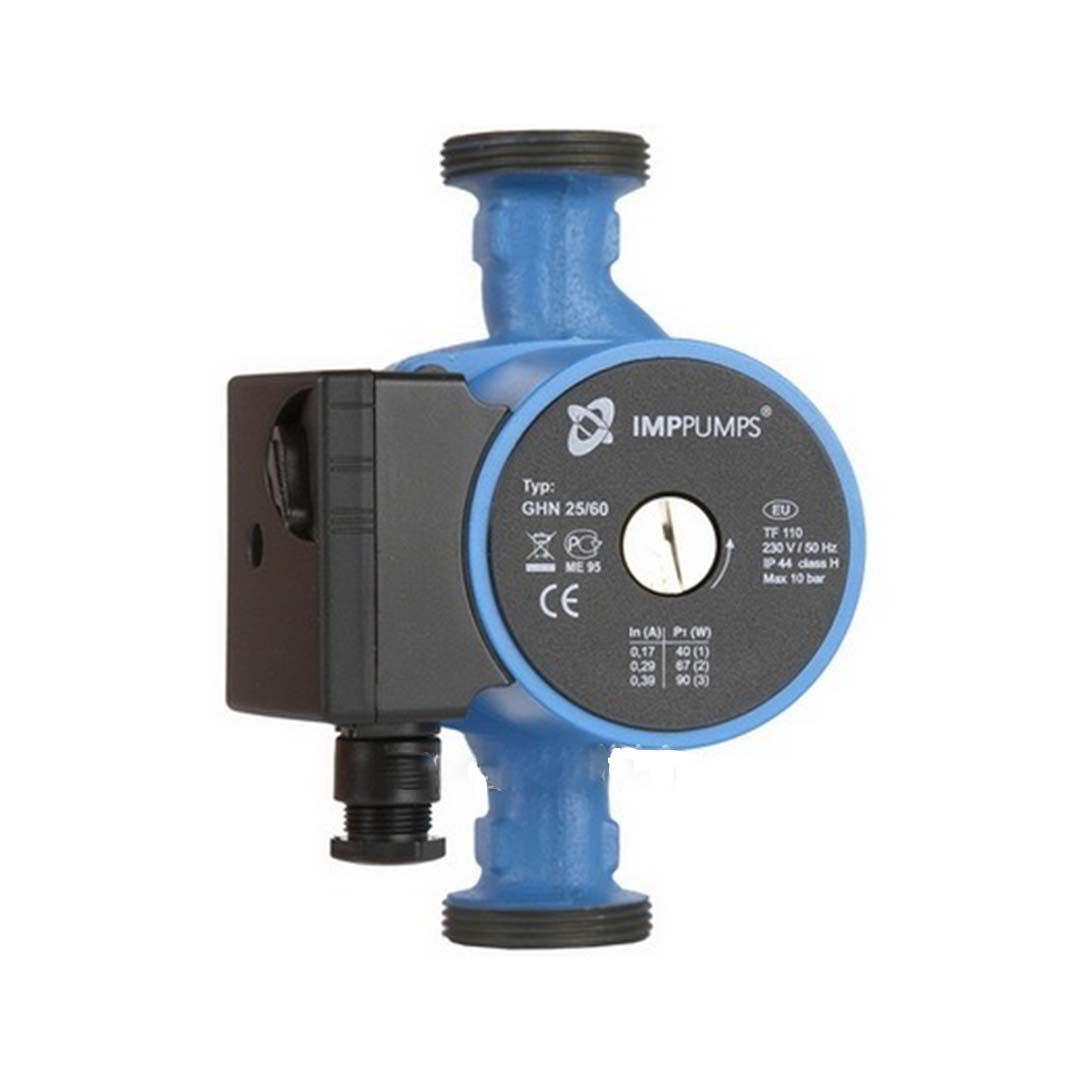

پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/65-180 از پمپ های سیرکولاتور سه سرعته آبی تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. این محصول برای تامین و گردش آب درسیستم های گرمایشی، سرمایشی مرکزی خانگی، صنعتی و یا سیستم های تهویه مطبوع استفاده می شود.
سوئیچ سه حالته پمپ سیرکولاتور خطی GHN 25/65-180 امکان انتخاب و تنظیم موتور در سه حالت با توان مختلف مطابق با نیاز سیستم در فصول مختلف سال را می دهد. پمپ های GHN سری 100 برند IMP از پمپ های سه سرعته ثابت پرکاربرد در صنعت تاسیسات می باشند. علت نامگذاری این پمپ سیرکولاتور به عنوان پمپ خطی، این است که زاویه بین ورودی و خروجی آن 180 درجه می باشد. با توجه به سه سرعته بودن پمپ GHN 25/65-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف وجود دارد.

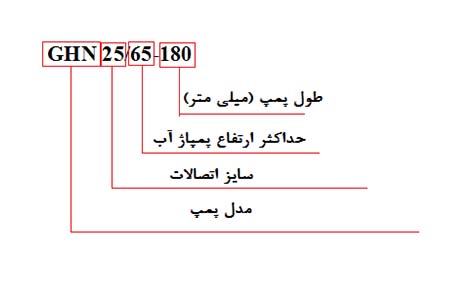

از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. در عنوان مدل پمپ های سیرکولاتور سری GHN از اعدادی استفاده شده است که هر کدام مفهومی دارند، برای مثال برای پمپ سیرکولاتور GHN 25/65-180 اعداد طبق شکل معرف مشخصات زیر می باشند:
برای عملکرد صحیح پمپ سیرکولاتور خطی IMP مدل GHN 25/65-180 دمای آب و محیط باید در محدوده مشخصی تنظیم باشد. محدوده دمایی مجاز برای این پمپ سیرکولاتور خطی در جدول زیر آمده است.
دمای محیط (درجه سانتی گراد) | دمای آب (درجه سانتی گراد) | رطوبت نسبی |
35 | 110 | کمتر از 95% |
50 | 100 | |
60 | 90 | |
70 | 80 |
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 25/65-180 باعث شده است از نظر دبی و نوع هد، قابلیت رقابت با پمپ های سیرکولاتور خطی سایر برندها را داشته باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم آن در هنگام کار کردن است.
برای نصب و راه اندازی پمپ سیرکولاتور آبی GHN 25/65-180 باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
به دلیل کیفیت بسیار بالای مورد استفاده در طراحی انواع پمپ سیرکولاتور آی ام پی، این پمپ ها از نظر قیمت، کیفیت و سایر ویژگی ها با سایر برندهای موجود در بازار قابلیت رقابت دارند. از جمله مزایای این پمپ شامل موارد زیر می باشد:
• کارکرد بسیار کم صدا (میزان نویز ایجاد شده توسط این پمپ کمتر از 43 دسی بل می باشد)
• مصرف برق بسیار پایین
• دارای 12 ماه گارانتی
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• بدون نیاز به پیچ هواگیری در تکنولوژی جدید این پمپ: در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد.
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
• عملکرد قابل قبول و طول عمر بالا
• استفاده از مواد اولیه با کیفیت بالا در ساخت پمپ که طول عمر بالا و قابلیت اطمینان را در شرایط مختلف برای پمپ تضمین می کند.
• قابلیت تنظیم در سه سرعت کاری ثابت
• قابل جایگزینی با پمپ های سایر برندها بدون تحمیل هزینه اضافی و تغییرات در نصب
در پمپ های سری 100 GHN برند IMP برای جلوگیری از صدای غیر معمول، ایجاد پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ، باید فشار در قسمت مکش پمپ یا همان فشار ورودی به حداقل برسد. این فشار در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود که در دماهای مختلف سیال مطابق با اطلاعات موجود در جدول زیر می باشد:
دمای آب (درجه سانتی گراد) | حداقل فشار ورودی پمپ |
50 | 0.05 بار معادل 0.5 متر ستون آب |
80 | 0.4 بار معادل 4.1 متر ستون آب |
110 | 1.1 بار معادل 11.2 متر ستون آب |
پدیده کاویتاسیون زمانی به وجود می آید که فشار مطلق در ورودی پمپ کمتر یا مساوی فشار بخار مایع شود. در این حالت مایع بخار شده و حباب های بخار به همراه جریان سیال با عبور از پروانه پمپ و قرارگیری در فشار بالا، در اثر چرخش پروانه و فشار بالای پمپ منفجر شده و صدای زیاد و ارتعاشات تولید می کند. علاوه بر این پدیده کاویتاسیون باعث کاهش بازدهی پمپ و وارد آمدن آسیب جدی به آن و هم چنین ایجاد خوردگی در بدنه و پروانه می شود.
علاوه بر تبخیر سیال، پدیده کاویتاسیون می تواند با مکش هوا به داخل پمپ نیز ایجاد گردد. برای مثال مشکلاتی مانند آب بندی نبودن پمپ و غیره باعث می شود، هوا همراه سیال به داخل پمپ کشیده شود و باعث ایجاد این پدیده گردد.
هر پمپ سیرکولاتور دارای دو بخش اصلی پمپ آب و الکتروموتور می باشد. موتور الکتریکی، پروانه پمپ را به حرکت در می آورد که باعث جابجایی آب به سمت جلو یا بالا می شود. پروانه پمپ های سیرکولاتور مثل یک توربین عمل می کند و شامل یک چرخ همراه با تیغه های زاویه دار می باشد، با حرکت سریع تیغه ها آب به سمت جلو حرکت می کند. موتور پمپ نیز در پوششی ضد آب مهر و موم شده و به پروانه آن چسبیده است. زمانی که آب به سمت بالا پمپاژ می شود در اطراف یک سیستم سیرکولاتور گردش پیدا می کند و مجددا به موقعیت اصلی خود در مدار باز می گردد و این فرایند بارها و بارها تکرار می شود. بنابر این یک پمپ سیرکولاتور برای انتقال و جابجایی آب در لوله ها به قدرت کافی نیاز دارد. با توجه به این که پمپ های سیرکولاتور دارای اندازه کوچکی می باشند، می توان آنها را در کنار سیستم لوله کشی نصب کرد.
از پمپ های سیرکولاتور آبگرد برای کاربردهای زیر استفاده می شود:
1- سیرکوله کردن و گردش آب گرم و سرد در محدوده دمای بین 10- تا 140 درجه سانتی گراد
2- انتقال آب از سیستم گرمایش مرکزی و سیستم های تهویه مطبوع در کاربردهای اداری، تجاری و صنعتی
3- گردش آب گرم و سرد در سیستم تهویه هوا، رادیاتورها، سیستم گرمایش از کف و هم چنین سیستم های گردش آب
4- در صنایع مختلف جهت انتقال مایعات شیمیایی و صنعتی در سیستم های شستشو
پمپ سیرکولاتور خطی مدل GHN 25/65-180 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ 50 هرتز و تعداد دور موتور 1080 تا 1980 دور در دقیقه می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور خطی شامل موارد زیر می باشد:
1- حداکثر دبی آب: 4 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 6.5 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: F
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: استنلس استیل-AISI 420
8- جنس یاتاقان: گرافیت
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): 1 اینچ
10- سایز داخلی دهانه مکش/ رانش: 2/1-1 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 95 وات
15- طول پمپ: 180 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
ارتفاع آبدهی پمپ GHN 25/65-180 بر اساس دبی آب ورودی به پمپ مطابق جدول زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
6.3 | 0 |
5.6 | 1 |
3.9 | 2 |
1.6 | 3 |
پس از نصب و در حین بهره برداری از پمپ های سیرکولاتور، رعایت نکات زیر ضروری می باشد:
• ورودی و خروجی لوله متصل به پمپ های سیرکولاتور نباید نسبت به ورودی و خروجی پمپ کوچک تر باشد.
• هر نوع صدای غیر معمول در هنگام کار کردن پمپ را بررسی کنید و از علت آن آگاه شوید.
• پمپ باید به صورتی نصب شود که شافت آن در حالت افقی و کاملا تراز باشد.
• با توجه به جهت فلش حک شده بر روی محفظه پمپ که نشان دهنده جریان آب است، جهت نصب را مطابق با سیستم لوله کشی درست انتخاب کنید.
• هرگز پمپ را بدون وجود آب در سیستم روشن و راه اندازی نکنید.
• هواگیری پمپ همزمان با هواگیری سیستم انجام می شود و نیازی به انجام آن به صورت مستقل نیست. برای هواگیری سریع تر توصیه می شود برای مدت زمان کوتاهی اجازه دهید پمپ با بیش ترین دور کار کند.
پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/65-180 از پمپ های سیرکولاتور سه سرعته تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. پمپ آب سیرکولاتور GHN 25/65-180 برای تامین و گردش آب درسیستم های گرمایشی، سرمایشی مرکزی خانگی، صنعتی و یا سیستم های تهویه مطبوع استفاده می شود.
با توجه به سه سرعته بودن پمپ GHN 25/65-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در سیستم های سرمایشی- گرمایشی مختلف وجود دارد. کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 25/65-180 باعث شده است از نظر دبی و نوع هد قابل رقابت با پمپ های خطی سایر برندها باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن و مصرف کم انرژی می باشد.
برای انتخاب پمپ های سیرکولاتور خطی باید پارامترهایی شامل این موارد را در نظر گرفت: خطی یا زمینی بودن، محاسبه دقیق میزان دبی و هد پمپ، نوع اتصالات (رزوه ای یا فلنجی)، قطر دهانه ورودی و خروجی، دور و قدرت موتور، برند و مدل پمپ هم چنین توصیه می شود، جهت انتخاب پمپ سیرکولاتور مناسب از راهنمایی کارشناسان مجرب در این زمینه استفاده کنید. نصب پمپ نیز حتما باید توسط یک تکنسین مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کند، انجام شود. بنابر این برای انتخاب پمپ سیرکولاتور متناسب با کاربرد خود می توانید از طریق تماس تلفنی با کارشناسان مجموعه آبین از راهنمایی آنها در این زمینه بهره مند شوید.
