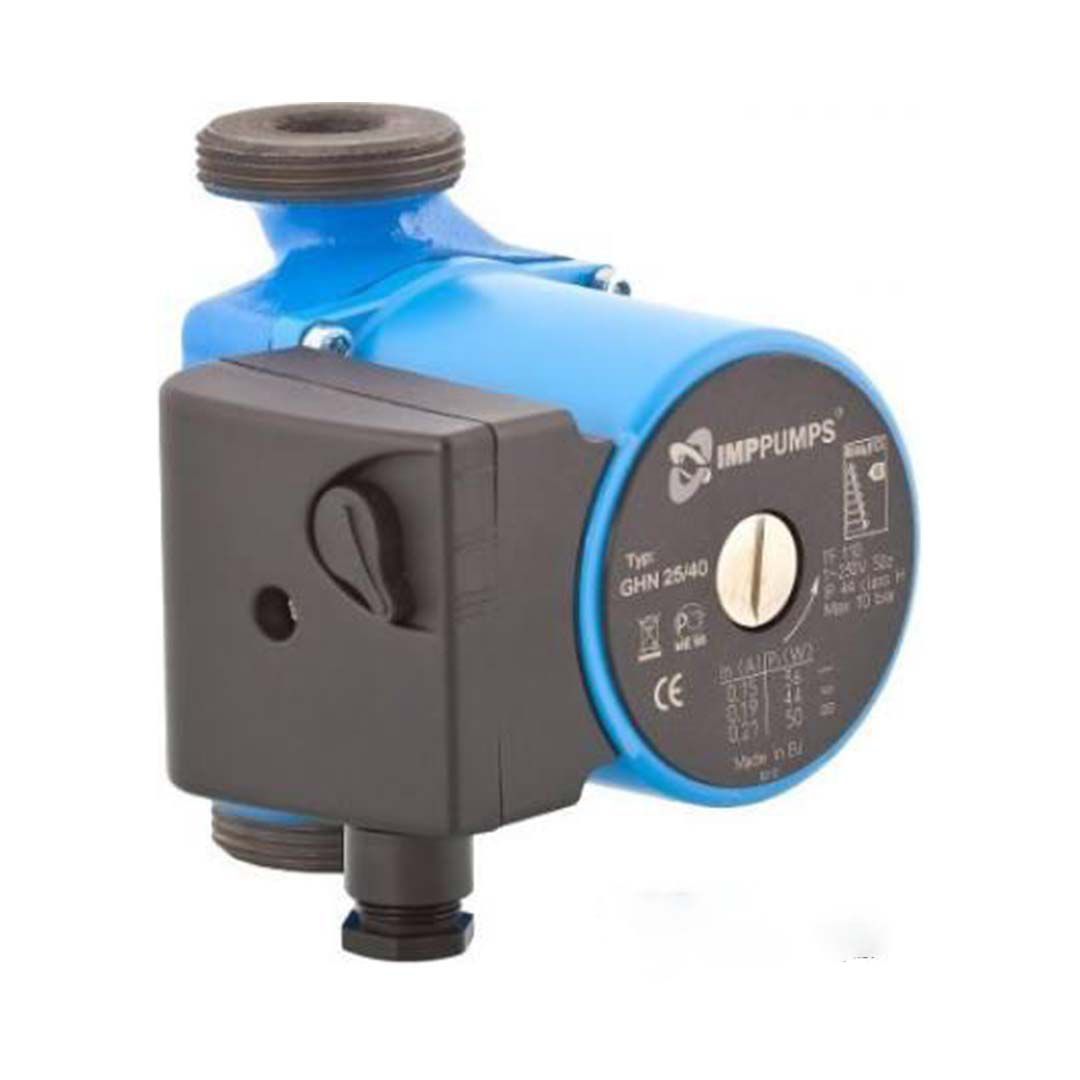

معرفی پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/40-130
پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/40-130 از نوع پمپ های سانتریفیوژی تولید شرکت IMPPUMPS اسلوونی می باشد. پمپ های مدل GHN سری 100 برند IMP از پمپ های سه سرعته ثابت پرکاربرد در صنعت تاسیسات می باشند. علت نامگذاری این پمپ به نام پمپ خطی، این است که زاویه بین ورودی و خروجی آن 180 درجه می باشد. با توجه به سه سرعته بودن پمپ GHN 25/40-130، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف وجود دارد.
از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMP برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. در عنوان مدل پمپ های سیرکولاتور سری GHN از اعدادی استفاده شده است که هر کدام مفهومی دارند، برای مثال برای پمپ سیرکولاتور GHN 25/40-130 اعداد معرف مشخصات زیر می باشند:
• GHN: نشان دهنده مدل پمپ
• عدد 25: نشان دهنده سایز خارجی دهانه مکش/ رانش بر حسب میلی متر می باشد.
• عدد 40: نشان دهنده حداکثر ارتفاع پمپاژ بر حسب متر به اضافه یک صفر در جلو عدد می باشد.
• عدد 130: نشان دهنده طول پمپ می باشد.
برای عملکرد صحیح پمپ سیرکولاتور خطی IMP مدل GHN 25/40-130 دمای آب و محیط باید در محدوده مشخصی تنظیم باشد. محدوده دمایی مجاز برای این پمپ سیرکولاتور خطی در جدول زیر آمده است.
دمای محیط (درجه سانتی گراد) |
دمای آب (درجه سانتی گراد) |
رطوبت نسبی |
35 |
110 |
کمتر از 95% |
50 |
100 |
|
60 |
90 |
|
70 |
80 |
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 25/40-130 باعث شده است از نظر دبی و نوع هد معادل پمپ های سیرکولاتور خطی گراندفوس باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم آن در هنگام کار کردن است.
برای نصب و راه اندازی پمپ سیرکولاتور آبی GHN 25/40-130 باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
حداقل فشار ورودی پمپ های سری 100 GHN
در پمپ های سری 100 GHN برند IMP برای جلوگیری از صدای غیر معمول، ایجاد پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ، باید فشار در قسمت مکش پمپ یا همان فشار ورودی به حداقل برسد. این فشار در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود که در دماهای مختلف سیال مطابق با اطلاعات موجود در جدول زیر می باشد:
دمای آب (درجه سانتی گراد) |
حداقل فشار ورودی پمپ |
50 |
0.05 بار معادل 0.5 متر ستون آب |
80 |
0.4 بار معادل 4.1 متر ستون آب |
110 |
1.1 بار معادل 11.2 متر ستون آب |
پدیده کاویتاسیون زمانی به وجود می آید که فشار مطلق در ورودی پمپ کمتر یا مساوی فشار بخار مایع شود. در این حالت مایع بخار شده و حباب های بخار به همراه جریان سیال با عبور از پروانه پمپ و قرارگیری در فشار بالا، در اثر چرخش پروانه و فشار بالای پمپ منفجر شده و صدای زیاد و ارتعاشات تولید می کند. علاوه بر این پدیده کاویتاسیون باعث کاهش بازدهی پمپ و وارد آمدن آسیب جدی به آن و هم چنین ایجاد خوردگی در بدنه و پروانه می شود.
علاوه بر تبخیر سیال، پدیده کاویتاسیون می تواند با مکش هوا به داخل پمپ نیز ایجاد گردد. برای مثال مشکلاتی مانند آب بندی نبودن پمپ و غیره باعث می شود، هوا همراه سیال به داخل پمپ کشیده شود و باعث ایجاد این پدیده گردد.
پمپ سیرکولاتور چیست؟
پمپ سیرکولاتور از دسته پمپ های سانتریفیوژ و از پر مصرف ترین پمپ ها در بخش تاسیسات می باشد. نام های دیگر این پمپ شامل پمپ خطی، پمپ آب گرم و یا پمپ سیرکوله می باشد. پمپ سیرکولاتور وظیفه گردش آب در سیستم های سرمایشی، تهویه مطبوع و گرمایشی را دارد که در آنها، آب تا دمای 140 درجه سانتی گراد به گردش در می آید.
به بیان دیگر پمپ های سیرکولاتور، بعد از تامین آب گرم در دیگ های حرارت مرکزی و هم چنین آب سرد در چرخه سرمایشی چیلر و سیستم سرمایشی ساختمان، وظیفه حرکت آب گرم یا سرد در لوله های از موتورخانه تا محل های تبادل حرارت مثل رادیاتورها، فن کویل ها و سیستم های هواساز را بر عهده دارد. از خصوصیات مهم پمپ های سیرکولاتور، صدای کم آنهاست. این پمپ ها دارای مکش منفی نیستند و برای پمپاژ، سیال باید حتما بر روی پمپ مسلط یا اصطلاحا بر آن سوار باشد.
پمپ های سیرکولاتور آب برای سیستم های سرمایشی و گرمایشی ساختمان های کوچک و متوسط کاربرد دارند. این پمپ ها دارای انواع خطی و زمینی می باشند و نسبت به پمپ های آبرسانی مشابه موجود در بازار توان الکتریکی بسیار کمی مصرف می کنند. پمپ های خطی با اتصالات رزوه ای یا فلنجی بر روی لوله نصب می شوند. پمپ های زمینی نیز بر روی بولت های لرزه گیر و شاسی مناسب تراز شده و مورد استفاده قرار می گیرند.
به دلیل این که اصولا پمپ های سیرکولاتور تنها برای گردش آب در سیستم های گرمایشی و سرمایشی مورد استفاده قرار می گیرند، اصطلاحا آب بر روی آنها سوار می باشد و دیگر نیازی به توانایی مکش آب از سطوح پایین تر (مانند آنچه در پمپ های آبیاری و آبرسانی اتفاق می افتد) را ندارند.
مشخصات پمپ سیرکولاتور خطی مدل GHN 25/40-130
پمپ سیرکولاتور خطی مدل GHN 25/40-130 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ 50 هرتز و تعداد دور موتور آن در یک دقیقه برابر با 1315 تا 2456 می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور خطی شامل موارد زیر می باشد:
1- حداکثر دبی آب: 3.5 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 4 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: H
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: استنلس استیل-AISI 420
8- جنس یاتاقان: گرافیت
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): 1 اینچ
10- سایز داخلی دهانه مکش/ رانش: 1/2-1 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 50 وات
15- طول پمپ: 130 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
ارتفاع آبدهی پمپ سیرکولاتور GHN 25/40-130 بر اساس دبی آب ورودی به پمپ مطابق جدول زیر می باشد.
ارتفاع آبدهی (متر) |
دبی (متر مکعب در ساعت) |
4.1 |
0 |
2.9 |
1 |
1.7 |
2 |
0.5 |
3 |
مزایای پمپ سیرکولاتور خطی GHN 25/40-130
به دلیل کیفیت بسیار بالای مورد استفاده در طراحی پمپ های ساخت شرکت IMPPUMPS، این پمپ ها از نظر قیمت، کیفیت و سایر ویژگی ها با برند هایی مانند گراندفوس قابلیت رقابت دارند. از جمله مزایای این پمپ شامل موارد زیر می باشد:
• کارکرد بسیار کم صدا (میزان نویز ایجاد شده توسط این پمپ کمتر از 43 دسی بل می باشد)
• مصرف برق بسیار پایین
• دارای 12 ماه گارانتی
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• بدون نیاز به پیچ هواگیری در تکنولوژی جدید این پمپ: در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد.
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
تکنولوژی موتور آبگرد

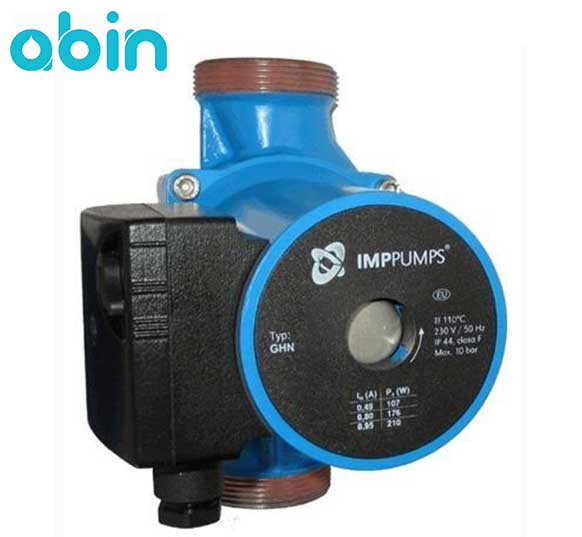

پمپ های سیرکولاتور سری GHN به پمپ های آبگرد معروف هستند. در این نوع پمپ، محفظه و جام روتور (Rotor jacket) از آب پر می شود و روتور و پروانه در آب غوطه ور می شوند. جام روتور از تماس آب با سیم پیچ استاتور جلوگیری می کند، به همین دلیل به این پمپ ها پمپ آبگرد یا Wet rotor می گویند.
پمپ های سری GHN در دسته پمپ های سانتریفیوژی با نام Canned motor جای می گیرند. دلیل این نامگذاری این است که این پمپ ها دارای سیل مکانیکی پمپ های معمول نمی باشند و جام روتور به اضافه درپوش استیل آن تشکیل یک محفظه قوطی مانند یا همان Can را می دهند که پر از آب است و روتور در داخل آن غوطه ور می ماند.
از ویژگی های منحصر به فرد پمپ هایی با موتور آبگرد می توان به صرفه جویی در مصرف انرژی و ایجاد صدای کم (ناشی از تغییرات جریان آب در طی استفاده از پمپ) اشاره کرد.
آیا این محصول برای من مناسب است؟
پمپ سیرکولاتور خطی IMPPUMPS مدل GHN 25/40-130 از نوع پمپ های سانتریفیوژی تولید شرکت IMPPUMPS اسلوونی می باشد. . پمپ های مدل GHN سری 100 برند IMP از پمپ های سه سرعته ثابت پرکاربرد در صنعت تاسیسات می باشند. از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMPPUMPS برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. با توجه به سه سرعته بودن پمپ GHN 25/40-130، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف وجود دارد.
کیفیت بالای مواد مورد استفاده در طراحی پمپ سیرکولاتور خطی GHN 25/40-130 باعث شده است از نظر دبی و نوع هد معادل پمپ های خطی گراندفوس باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن و مصرف کم انرژی می باشد.
برای انتخاب پمپ های سیرکولاتور خطی باید پارامترهایی شامل این موارد را در نظر گرفت: خطی یا زمینی بودن، محاسبه دقیق میزان دبی و هد پمپ، نوع اتصالات (رزوه ای یا فلنجی)، قطر دهانه ورودی و خروجی، دور و قدرت موتور، برند و مدل پمپ
هم چنین توصیه می شود، جهت انتخاب پمپ سیرکولاتور مناسب از راهنمایی کارشناسان مجرب در این زمینه استفاده کنید. نصب پمپ نیز حتما باید توسط یک تکنسین مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کند، انجام شود.
برای انتخاب پمپ سیرکولاتور مورد نیاز و متناسب با کاربرد خود می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید.
