پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4

5
دسته بندی:

IMP

معرفی پمپ سیرکولاتور خطی تک سرعته IMP مدل CL 80-210/2/4


پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 از پمپ های تک سرعته با موتور خشک و محصولی اورجینال؛ تولید شده توسط کمپانی IMPPUMPS می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دارای دو قطب مغناطیسی هستند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد. این پمپ سیرکولاتور خطی دارای ترمیستور (نوعی سنسور حرارتی) برای محافظت داخلی از الکتروموتور است.
پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 دارای درجه حفاظتی IP55 با قابلیت ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند جهت گردش آب می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 80-210/2/4 ساخت برند Weg آلمان می باشد که دارای سیستم محافظت از موتور نیز می باشد.
پمپ های دوپل خطی IMPPUMPS از پمپ های کوپل بسته (با واسطه)، با یک پروانه و از نوع پمپ های سانتریفیوژی با موتور الکتریکی استاندارد دارای شافت با طول زیاد می باشد. محفظه این پمپ های سیرکولاتور خطی با اتصالات مکش و رانش دارای قطر یکسان و در یک امتداد طراحی شده است، به همین دلیل به آن پمپ خطی گفته می شود.

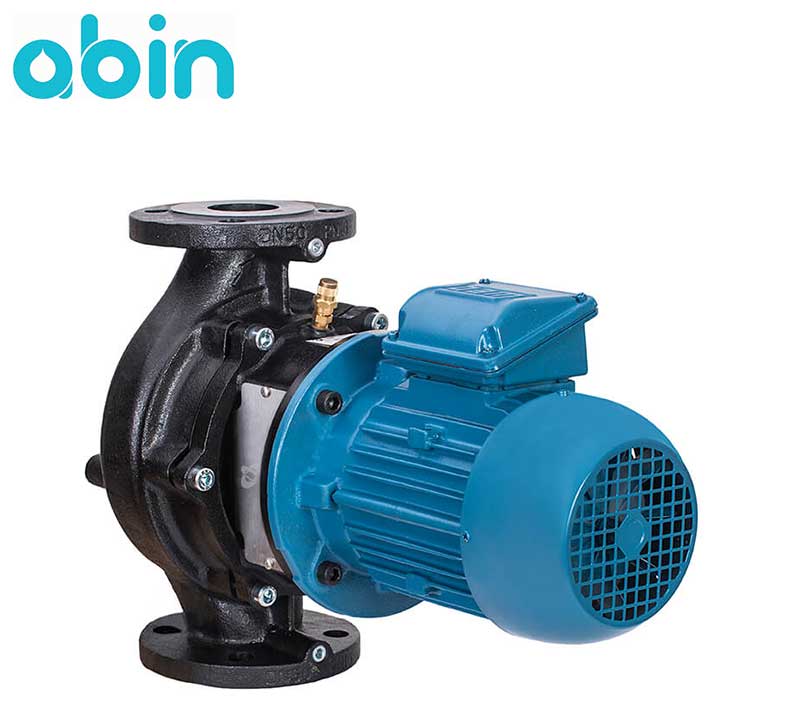

پمپ سیرکولاتور خطی IMP مدل CL 80-180/2/3


کلیه پمپ های سری CL برند IMP را می توان در دو وضعیت افقی و عمودی نصب و استفاده کرد. در عنوان مدل های این سری از اعداد و حروفی استفاده شده است که هر کدام بیانگر یک مشخصه از پمپ می باشند. برای پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 اعداد و حروف معرف مشخصات زیر می باشند:


•    CL: مدل و سری پمپ
•    عدد 80: سایز اتصالات پمپ بر حسب میلی متر
•    210: هد یا حداکثر ارتفاع پمپاژ آب بر حسب دسی متر
•    عدد 2: نشان دهنده دوپل بودن موتور پمپ
•    4: نشان دهنده توان موتور بر حسب کیلو وات می باشد.


کلیه پمپ های سیرکولاتور خطی از هر برند و دارای هر مدلی که باشند، از جمله پمپ سیرکولاتور IMP، دارای مکش منفی نیستند؛ بنابر این برای پمپاژ سیال، اصطلاحا سیال باید بر پمپ سوار باشد.


مزایای پمپ سیرکولاتور خطی CL 80-210/2/4


پمپ تک سرعته موتور خشک IMP مدل CL 80-210/2/4 دارای مزایای زیر می باشد:


•    صدای کم نسبت به پمپ های سیرکولاتور خطی سایر برندها
•    قابلیت کارکرد مداوم
•    طراحی مطابق با آخرین تکنولوژی ساخت پمپ های سیرکولاتور
•    نصب آسان و هزینه نگهداری پایین
•    محصول اورجینال ساخت کشور اسلوونی
•    قابلیت نصب در دو حالت افقی و عمودی
•    دارای اتصالات فلنجی
•    دارای الکتروموتور برند Weg آلمان
•    دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار
•    مجهز به سنسور حرارتی (ترمیستور) برای محافظت از الکتروموتور
•    قابلیت پمپاژ سیال در دمای بالا


نقش سنسور حرارتی در پمپ های سیرکولاتور


ترمیستور یک نوع سنسور حرارتی است که برای محافظت از الکتروموتور استفاده می شود. در واقع ترمیستور نوعی مقاومت است که با تغییرات دما، مقدار مقاومتش تغییر می کند. ترمیستور بر روی سیم پیچ الکتروموتور پمپ نصب می شود و در وضعیت قفل روتور، بیش باری مستمر و دمای بالای محیط که همگی بر روی دمای سیم پیچ و در نتیجه الکتروموتور اثر می گذارند، با قطع جریان برق تا سرد شدن سیم پیچ از الکتروموتور محافظت می کند.
ترمیستورها دارای دو نوع با ضریب دمایی منفی (NTC) و ضریب دمایی مثبت (PTC) می باشند. در نوع NTC با افزایش دما مقاومت ترمیستور کاهش یافته و در نوع PTC با افزایش دما مقاومت آن افزایش می یابد. به این دلیل که ترمیستورها هزینه کم و حساسیت بالایی دارند، معمولا از آنها برای تشخیص وضعیت های هشدار فرایند مانند دمای سیم پیچ موتور، دمای یاتاقان ها و ... استفاده می شود.
از مزایای ترمیستورها می توان به اندازه کوچک، پاسخ سریع و حساسیت بسیار بالای آنها اشاره کرد.

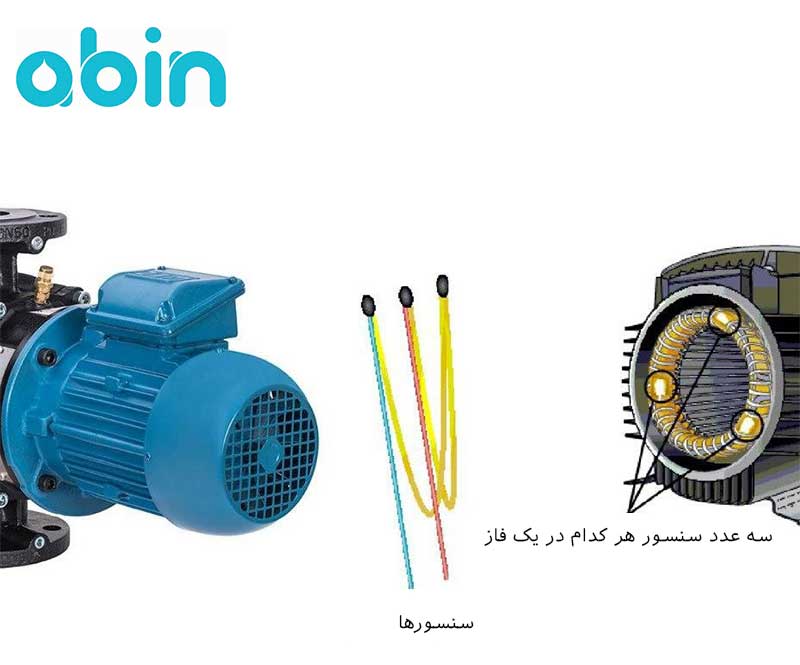

ترمیستور محافظ موتور پمپ


پمپ سیرکولاتور چیست؟


پمپ سیرکولاتور از دسته پمپ های سانتریفیوژ و از پر مصرف ترین پمپ ها در بخش تاسیسات می باشد. نام های دیگر این پمپ شامل پمپ خطی، پمپ آب گرم و یا پمپ سیرکوله می باشد. پمپ سیرکولاتور وظیفه گردش آب در سیستم های سرمایشی، تهویه مطبوع و گرمایشی را دارد که در آنها، آب تا دمای 140 درجه سانتی گراد به گردش در می آید.
به بیان دیگر پمپ های سیرکولاتور، بعد از تامین آب گرم در دیگ های حرارت مرکزی و هم چنین آب سرد در چرخه سرمایشی چیلر و سیستم سرمایشی ساختمان، وظیفه حرکت آب گرم یا سرد در لوله های از موتورخانه تا محل های تبادل حرارت مثل رادیاتورها، فن کویل ها و سیستم های هواساز را بر عهده دارد. این پمپ ها دارای مکش منفی نیستند و برای پمپاژ، سیال باید حتما بر روی پمپ مسلط یا اصطلاحا بر آن سوار باشد.
پمپ های سیرکولاتور از پمپ های پرمصرف در صنعت و به خصوص صنعت تاسیسات می باشند. این پمپ ها علاوه بر مصرف کم انرژی و کم صدا بودن، به راحتی نصب می شوند. هم چنین این پمپ ها جهت کاربردهای مختلف و مطابق با نیازهای هر سیستم دارای مدل ها و سایزهای متنوعی می باشند. استفاده از پمپ های سیرکولاتور خطی هزینه نگهداری زیادی نداشته و از این لحاظ بسیار مقرون به صرفه می باشند.
پمپ های سیرکولاتور آب برای سیستم های سرمایشی و گرمایشی ساختمان های کوچک و متوسط کاربرد دارند. این پمپ ها دارای انواع خطی و زمینی می باشند و نسبت به پمپ های آبرسانی مشابه موجود در بازار توان الکتریکی بسیار کمی مصرف می کنند. پمپ های خطی با اتصالات رزوه ای یا فلنجی بر روی لوله نصب می شوند. پمپ های زمینی نیز بر روی بولت های لرزه گیر و شاسی مناسب تراز شده و مورد استفاده قرار می گیرند.
به دلیل این که اصولا پمپ های سیرکولاتور تنها برای گردش آب در سیستم های گرمایشی و سرمایشی مورد استفاده قرار می گیرند، اصطلاحا آب بر روی آنها سوار می باشد و دیگر نیازی به توانایی مکش آب از سطوح پایین تر (مانند آنچه در پمپ های آبیاری و آبرسانی اتفاق می افتد) را ندارند.


مشخصات پمپ سیرکولاتور خطی CL 80-210/2/4


پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 دارای موتوری با قدرت 2900 دور در دقیقه می باشد. سیال مورد استفاده در این پمپ می تواند آب مطابق با استاندارد VDI 2035 و یا گلیکول 50% باشد. فرکانس کاری آن برابر با 50 هرتز و دارای وزنی برابر با 89 کیلوگرم می باشد. سایر مشخصات مربوط به پمپ CL 80-210/2/4 در زیر آمده است:


1-    حداکثر دبی آب: 72.1 متر مکعب در ساعت
2-    حداکثر ارتفاع پمپاژ: 19.8 متر
3-    محدوده دمای سیال: 10- تا 140 درجه سانتی گراد
4-    دمای محیط: 40 درجه سانتی گراد
5-    کلاس عایق بندی: F
6-    کلاس حفاظتی: IP55 (حفاظت در برابر گرد و غبار و نفوذ آب)
7-    جنس هیدرولیک: EN-GJL-250
8-    جنس پروانه: EN-GJL-250
9-    جنس شافت: استنلس استیل (SS)
10-    جنس یاتاقان: AQ1EGG
11-    سایز اتصالات: 3 اینچ
12-    توان موتور: 4000 وات
13-    طول پمپ: 360 میلی متر


جدول ارتفاع آبدهی بر اساس دبی آب ورودی به پمپ سیرکولاتور خطی CL 80-210/2/4 نیز در جدول زیر آمده است.

ارتفاع آبدهی (متر)

دبی (متر مکعب در ساعت)

-

4

19.8

8

20

12

20.1

16

20

20

19.8

24

19.5

28

19.3

32

18.9

36

18.5

40

18

44

17.5

48

17

52

16.5

56

15.9

60




آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 از پمپ های تک سرعته موتور خشک تولید شرکت IMP در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دو قطب مغناطیسی دارند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد.
پمپ سیرکولاتور خطی IMP مدل CL 80-210/2/4 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 80-210/2/4 ساخت برند Weg آلمان می باشد. به دلیل کفیت بالا و طراحی با استفاده از مواد اولیه مرغوب، پمپ سیرکولاتور خطی CL 80-210/2/4 معادل پمپ سیرکولاتور خطی TP 80-210/2 گراندفوس می باشد.
با توجه به تنوع زیاد و مدل های مختلف پمپ های سیرکولاتور خطی ممکن در انتخاب پمپ متناسب با نیاز خود دچار سردرگمی و اشتباه شوید. می توانید با مراجعه به مشخصات فنی محصول از اطلاعات بیش تر مرتبط با این محصول آگاهی پیدا کرده و برای تصمیم قطعی و جهت بهره مندی از مشاوره رایگان برای انتخاب و خرید پمپ متناسب با کاربرد خود از طریق تماس تلفنی با کارشناسان abin.ir در ارتباط باشید.

پمپ سیرکولاتور

مدل
CL 80-210/2/4
کد محصول
979522061
وزن
89 کیلوگرم
طول
360 میلی متر
نحوه عملکرد
سه فاز با ولتاژ 380 ولت
دور الکتروموتور
2900 دور در قیقه
توان موتور
4000 وات
حداکثر دبی
72.1 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
19.8 متر
سایز لوله ورودی و خروجی
3 اینچ
جنس شافت
استنلس استیل (SS)
جنس پروانه
EN-GJL-250
جنس یاتاقان
AQ1EGG
کلاس حفاظتی
IP55
کلاس عایق بندی
F
دمای سیال
10- تا 140 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
16 بار
فرکانس
50 هرتز
حداکثر صدای تولید شده
129 دسی بل
