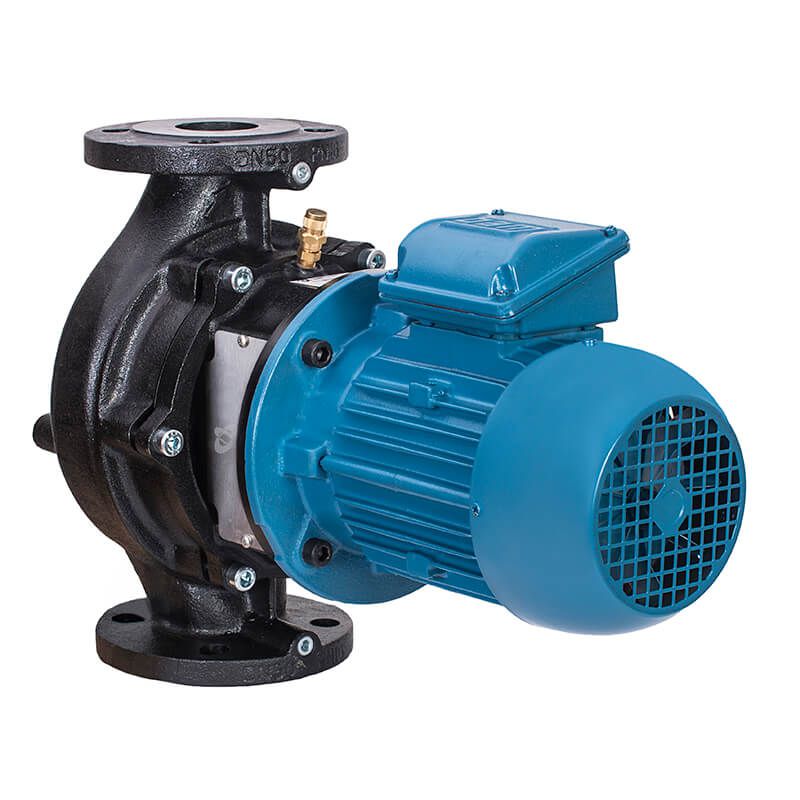

پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4

0
دسته بندی:

IMP

پمپ سیرکولاتور خطی تک سرعته IMP مدل CL 50-360/2/4


پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دارای دو قطب مغناطیسی هستند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد. این پمپ سیرکولاتور خطی دارای ترمیستور (نوعی سنسور حرارتی) برای محافظت داخلی از الکتروموتور است.
پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 دارای درجه حفاظتی IP55 با قابلیت ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند جهت گردش آب می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-360/2/4 ساخت برند Weg آلمان می باشد که دارای سیستم محافظت از موتور نیز می باشد.
پمپ های دوپل خطی IMPPUMPS از پمپ های کوپل بسته، با یک پروانه و از نوع پمپ های سانتریفیوژی با موتور الکتریکی استاندارد دارای شافت با طول زیاد می باشد. محفظه این پمپ های سیرکولاتور خطی با اتصالات مکش و رانش دارای قطر یکسان و در یک امتداد (علت نامگذاری پمپ به نام پمپ سیرکولاتور خطی) طراحی شده است.

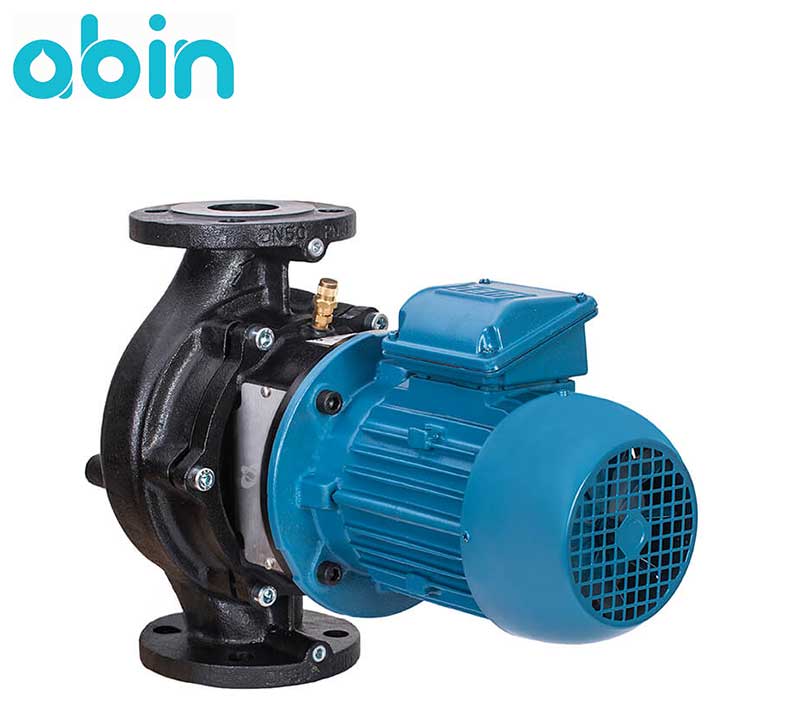

<a href='/products/pumps/circulation-pumps/imp-pumps/پمپ-سیرکولاتور-خطی-imp-مدل-cl-50-360-2-4'>پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4</a>


کلیه پمپ های سری CL برند IMP را می توان در دو وضعیت افقی و عمودی نصب و استفاده کرد. در عنوان مدل های این سری از اعداد و حروفی استفاده شده است که هر کدام بیانگر یک مشخصه از پمپ می باشند. برای پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 اعداد و حروف معرف مشخصات زیر می باشند:


•    CL: مدل و سری پمپ
•    عدد 50: سایز اتصالات پمپ بر حسب میلی متر
•    360: هد یا حداکثر ارتفاع پمپاژ آب بر حسب دسی متر
•    عدد 2: نشان دهنده دوپل بودن موتور پمپ
•    4: نشان دهنده توان موتور بر حسب کیلووات می باشد.


مزایای پمپ سیرکولاتور خطی CL 50-360/2/4


پمپ تک سرعته موتور خشک CL 50-360/2/4 دارای مزایای زیر می باشد:


•    صدای کم نسبت به پمپ های سیرکولاتور خطی سایر برندها
•    قابلیت کارکرد مداوم
•    طراحی مطابق با آخرین تکنولوژی ساخت پمپ های سیرکولاتور
•    نصب آسان و هزینه نگهداری پایین
•    مصرف کم انرژی
•    محصول اورجینال ساخت کشور اسلوونی
•    قابلیت نصب در دو حالت افقی و عمودی
•    دارای اتصالات فلنجی
•    دارای الکتروموتور برند Weg آلمان
•    دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار
•    مجهز به سنسور حرارتی (ترمیستور) برای محافظت از الکتروموتور


نقش ترمیستور در پمپ های سیرکولاتور


ترمیستور یک نوع سنسور حرارتی است که برای محافظت از الکتروموتور استفاده می شود. ترمیستور بر روی سیم پیچ الکتروموتور پمپ نصب می شود و در وضعیت قفل روتور، بیش باری مستمر و دمای بالای محیط که همگی بر روی دمای سیم پیچ و در نتیجه الکتروموتور اثر می گذارند، با قطع جریان برق تا سرد شدن سیم پیچ از الکتروموتور محافظت می کند.
ترمیستورها به دو نوع با ضریب دمایی منفی (NTC) و ضریب دمایی مثبت (PTC) تقسیم می شوند. در نوع NTC با افزایش دما مقاومت ترمیستور کاهش می یابد و در نوع PTC با افزایش دما مقاومت آن افزایش می یابد. به این دلیل که ترمیستورها هزینه کم و حساسیت بالایی دارند، معمولا از آنها برای تشخیص وضعیت های هشدار فرایند مانند دمای سیم پیچ موتور، دمای یاتاقان ها و ... استفاده می شود.

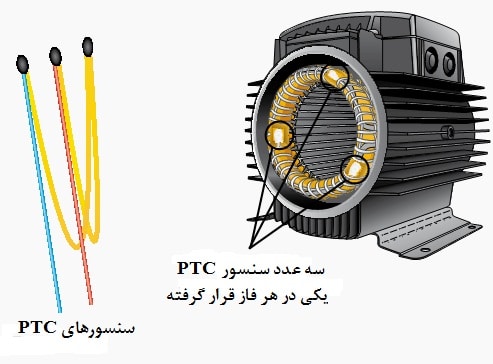

ترمیستور پمپ آب


مشخصات پمپ سیرکولاتور خطی CL 50-360/2/4


پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 دارای موتوری با قدرت 2900 دور در دقیقه می باشد. سیال مورد استفاده در این پمپ می تواند آب مطابق با استاندارد VDI 2035 و یا گلیکول 50% باشد. فرکانس کاری آن برابر با 50 هرتز و دارای وزنی برابر با 81 کیلوگرم می باشد. سایر مشخصات مربوط به پمپ CL 50-360/2/4 در زیر آمده است:


1-    حداکثر دبی آب: 38 متر مکعب در ساعت
2-    حداکثر ارتفاع پمپاژ: 35.6 متر
3-    محدوده دمای سیال: 10- تا 140 درجه سانتی گراد
4-    دمای محیط: 40 درجه سانتی گراد
5-    کلاس عایق بندی: F
6-    کلاس حفاظتی: IP55 (حفاظت در برابر گرد و غبار و نفوذ آب)
7-    جنس هیدرولیک: EN-GJL-250
8-    جنس پروانه: EN-GJL-250
9-    جنس شافت: استنلس استیل (SS)
10-    جنس یاتاقان: AQ1EGG
11-    سایز اتصالات: 2 اینچ
12-    توان موتور: 4000 وات
13-    طول پمپ: 340 میلی متر


جدول ارتفاع آبدهی بر اساس دبی آب ورودی به پمپ سیرکولاتور خطی CL 50-360/2/4 نیز در جدول زیر آمده است.

ارتفاع آبدهی (متر)

دبی (متر مکعب در ساعت)

34.5

4

34

8

33.5

12

33

16

32.5

20

31.5

24

30.5

28

29

32

27

36

نصب پمپ سیرکولاتور


نصب صحیح و مطابق با استاندارد پمپ سیرکولاتور بر عمکلرد پمپ تاثیر زیادی دارد. بنابر این در ادامه متن سعی شده است مهم ترین نکات برای نصب صحیح یک پمپ سیرکولاتور بیان شوند.


1-    برای نصب پمپ سیرکولاتور در خط لوله، باید مطابق با جهت فلش حک شده بر روی پمپ که نشان دهنده جهت جریان ورودی می باشد، نصب پمپ در جهت درست انجام شود.


2-    زمانی که آب با دمای بالا وارد پمپ شود، عملکرد آن با لرزش و صدا همراه می شود. در این حالت ممکن است، پروانه پمپ در معرض پدیده کاویتاسیون قرار گیرد که باعث خوردگی در پروانه می شود. بنابر این باید هد مثبت خالص مکش در دسترس (NPSHA) را افزایش داد. برای بالا بردن NPSHA، باید تا جایی که امکان دارد طول مسیر لوله کشی را کاهش داد و یا از لوله هایی با زبری کمتر مانند لوله های PVC استفاده کرد. علاوه بر این استفاده حداقل از اتصالات در لوله ها و کاهش تعداد زانویی های به کار رفته در مدار نیز در افزایش NPSHA موثر خواهد بود.


3-    قبل از راه اندازی پمپ حتما چک شود که جهت حرکت آب داخل پمپ مطابق با جهت فلش حک شده بر روی بدنه پمپ باشد.


4-    برای پمپ هایی که دارای سوئیچ انتخاب دور می باشند، در بیش تر موارد می توان دور پمپ را پایین آورد، بدون این که گرمایش ساختمان کم شود، این کار باعث می شود میزان مصرف برق به مقدار قابل توجهی کاهش یابد.


آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دو قطب مغناطیسی دارند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد.
پمپ سیرکولاتور خطی IMP مدل CL 50-360/2/4 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-360/2/4 ساخت برند Weg آلمان می باشد. به دلیل کفیت بالا و طراحی با استفاده از مواد اولیه مرغوب، پمپ سیرکولاتور خطی CL 50-360/2/4 معادل پمپ سیرکولاتور خطی TP 50-360/2 گراندفوس می باشد.
با توجه به تنوع زیاد و مدل های مختلف پمپ های سیرکولاتور خطی ممکن در انتخاب پمپ متناسب با نیاز خود دچار اشتباه شوید. کارشناسان فروشگاه آبین در فرایند انتخاب و خرید پمپ مناسب از طریق تماس تلفنی و مشاوره رایگان به کمک شما خواهند آمد.

پمپ سیرکولاتور

مدل
CL 50-360/2/4
کد محصول
979522034
وزن
81 متر مربع
طول
340 میلی متر
نحوه عملکرد
سه فاز با ولتاژ 380 ولت
دور الکتروموتور
2900 دور در قیقه
توان موتور
4000 وات
حداکثر دبی
38 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
35.5 متر
سایز لوله ورودی و خروجی
2 اینچ
جنس شافت
استنلس استیل (SS)
جنس پروانه
EN-GJL-250
جنس یاتاقان
AQ1EGG
کلاس حفاظتی
IP55
کلاس عایق بندی
F
دمای سیال
10- تا 140 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
16 بار
فرکانس
50 هرتز
حداکثر صدای تولید شده
88 دسی بل
