پمپ سیرکولاتور خطی تک سرعته IMP مدل CL 50-290/2/3

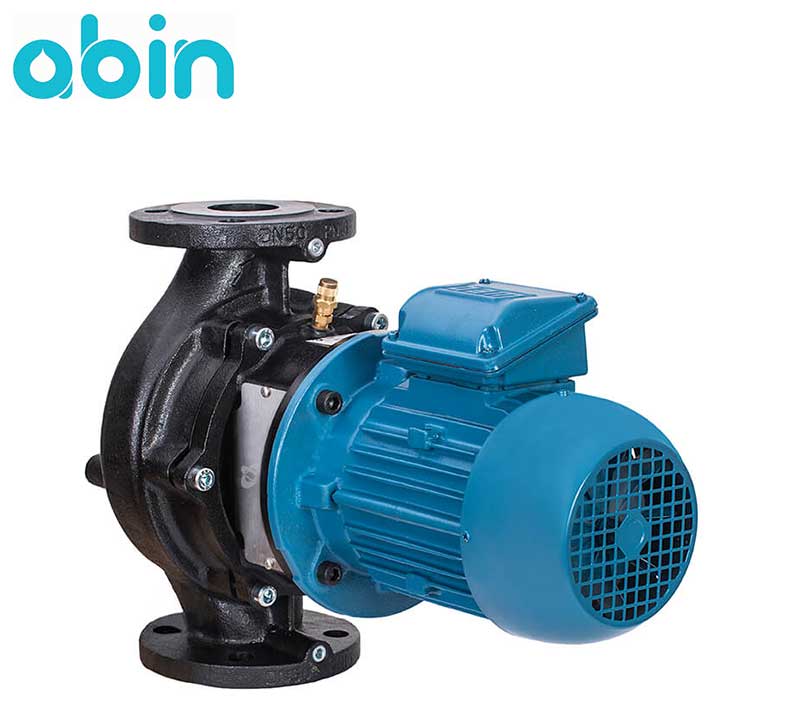

پمپ سیرکولاتور خطی IMP مدل CL 50-290/2/3 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دارای دو قطب مغناطیسی هستند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 50-290/2/3 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد. این پمپ سیرکولاتور خطی دارای ترمیستور (نوعی سنسور حرارتی) برای محافظت داخلی از الکتروموتور است.
پمپ سیرکولاتور خطی IMP مدل CL 50-290/2/3 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-290/2/3 ساخت برند Weg آلمان می باشد که دارای سیستم محافظت از موتور نیز می باشد.
پمپ های دوپل خطی IMPPUMPS از پمپ های کوپل بسته، با یک پروانه و از نوع پمپ های سانتریفیوژی با موتور الکتریکی استاندارد دارای شافت با طول زیاد می باشد. محفظه این پمپ های سیرکولاتور خطی با اتصالات مکش و رانش دارای قطر یکسان و در یک امتداد (علت نامگذاری پمپ به نام پمپ سیرکولاتور خطی) طراحی شده است.
کلیه پمپ های سری CL برند IMP را می توان در دو وضعیت افقی و عمودی نصب و استفاده کرد. در عنوان مدل های این سری از اعداد و حروفی استفاده شده است که هر کدام بیانگر یک مشخصه از پمپ می باشند. برای پمپ سیرکولاتور خطی IMP مدل CL 50-290/2/3 اعداد و حروف معرف مشخصات زیر می باشند:
• CL: مدل و سری پمپ
• عدد 50: سایز اتصالات پمپ بر حسب میلی متر
• 290: هد یا حداکثر ارتفاع پمپاژ آب بر حسب دسی متر
• عدد 2: نشان دهنده دوپل بودن موتور پمپ
• 3: نشان دهنده توان موتور بر حسب کیلووات می باشد.
مزایای پمپ سیرکولاتور خطی CL 50-290/2/3
پمپ تک سرعته موتور خشک CL 50-290/2/3 دارای مزایای زیر می باشد:
• صدای کم نسبت به پمپ های سیرکولاتور خطی سایر برندها
• قابلیت کارکرد مداوم
• طراحی مطابق با آخرین تکنولوژی ساخت پمپ های سیرکولاتور
• نصب آسان و هزینه نگهداری پایین
• مصرف کم انرژی
• محصول اورجینال ساخت کشور اسلوونی
• قابلیت نصب در دو حالت افقی و عمودی
• دارای اتصالات فلنجی
• دارای الکتروموتور برند Weg آلمان
• دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار
• مجهز به سنسور حرارتی (ترمیستور) برای محافظت از الکتروموتور
نقش ترمیستور در پمپ های سیرکولاتور

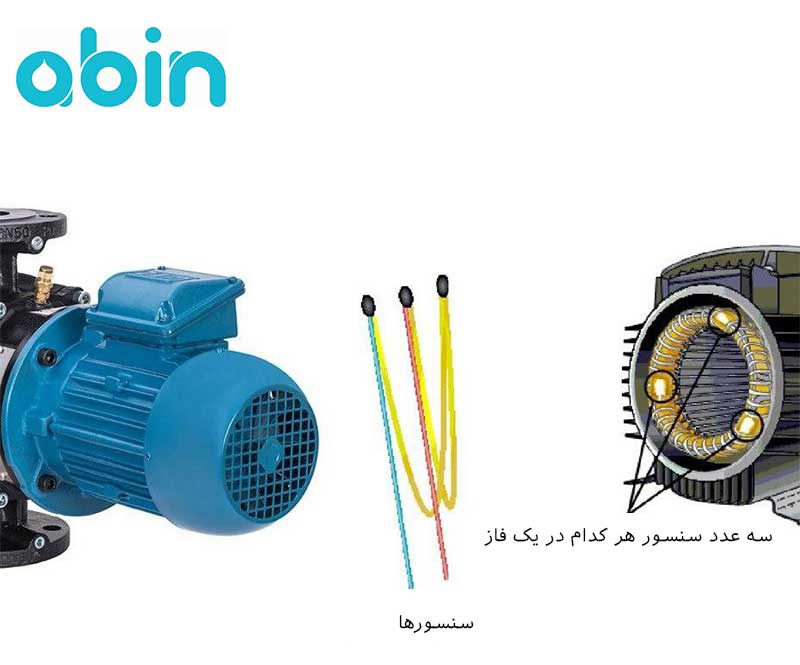

ترمیستور یک نوع سنسور حرارتی است که برای محافظت از الکتروموتور استفاده می شود. ترمیستور بر روی سیم پیچ الکتروموتور پمپ نصب می شود و در موارد زیر که بر روی دمای سیم پیچ و در نتیجه الکتروموتور اثر می گذارند، با قطع جریان برق تا سرد شدن سیم پیچ از الکتروموتور محافظت می کند:
• در وضعیت قفل کردن روتور
• بیش باری مستمر
• دمای بالای محیط
ترمیستورها به دو نوع با ضریب دمایی منفی (NTC) و ضریب دمایی مثبت (PTC) تقسیم می شوند. در نوع NTC با افزایش دما مقاومت ترمیستور کاهش می یابد و در نوع PTC با افزایش دما مقاومت آن افزایش می یابد. به این دلیل که ترمیستورها هزینه کم و حساسیت بالایی دارند، معمولا از آنها برای تشخیص وضعیت های هشدار فرایند مانند دمای سیم پیچ موتور، دمای یاتاقان ها و ... استفاده می شود.
مشخصات پمپ سیرکولاتور خطی CL 50-290/2/3
پمپ سیرکولاتور خطی IMP مدل CL 50-290/2/3 دارای موتوری با قدرت 2910 دور در دقیقه می باشد. سیال مورد استفاده در این پمپ می تواند آب مطابق با استاندارد VDI 2035 و یا گلیکول 50% باشد. فرکانس کاری آن برابر با 50 هرتز و دارای وزنی برابر با 73 کیلوگرم می باشد. سایر مشخصات مربوط به پمپ CL 50-290/2/3 در زیر آمده است:
1- حداکثر دبی آب: 34.9 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ: 27.4 متر
3- محدوده دمای سیال: 10- تا 140 درجه سانتی گراد
4- دمای محیط: 40 درجه سانتی گراد
5- کلاس عایق بندی: F
6- کلاس حفاظتی: IP55 (حفاظت در برابر گرد و غبار و نفوذ آب)
7- جنس هیدرولیک: EN-GJL-250
8- جنس پروانه: EN-GJL-250
9- جنس شافت: استنلس استیل (SS)
10- جنس یاتاقان: AQ1EGG
11- سایز اتصالات: 2 اینچ
12- توان موتور: 3000 وات
13- طول پمپ: 340 میلی متر
جدول ارتفاع آبدهی بر اساس دبی آب ورودی به پمپ سیرکولاتور خطی CL 50-290/2/3 نیز در جدول زیر آمده است.
ارتفاع آبدهی (متر) |
دبی (متر مکعب در ساعت) |
26.8 |
4 |
26.5 |
8 |
26 |
12 |
25.5 |
16 |
25 |
20 |
24.5 |
24 |
23.5 |
28 |
22 |
32 |
20 |
36 |
پارامترهای اصلی در انتخاب پمپ سیرکولاتور
از پارامترهای مهم در انتخاب یک پمپ سیرکولاتور می توان به: خطی یا زمینی بودن، محاسبه دقیق میزان دبی و هد پمپ، نوع اتصالات (رزوه ای یا فلنجی)، قطر دهانه ورودی و خروجی، دور و قدرت موتور، برند و مدل پمپ اشاره کرد.
برای محاسبه دبی آب در سیستم های سرمایشی و گرمایشی جهت انتخاب پمپ از دو فرمول زیر برای محاسبه دبی هر مقطع از سیستم استفاده می شود، که از نتیجه آن قطر لوله و دبی پمپ سیرکولاتور مورد نیاز محاسبه می شود:
1- سیستم های گرمایشی: با تقسیم کیلوکالری هر مقطع از سیستم بر عدد 2500، دبی یا حجم آب در گردش همان مقطع از سیستم گرمایش بر حسب گالن در دقیقه (GPM) به دست می آید:
Kcal/2500 = BTU/10000 = GPM
2- سیستم های سرمایشی: با تقسیم کیلوکالری هر مقطع از سیستم بر عدد 1250، دبی یا حجم آب در گردش همان مقطع از سیستم گرمایش بر حسب گالن در دقیقه (GPM) به دست می آید:
Kcal/1250 = BTU/5000 = GPM
یکی از نکات مهم در استفاده از پمپ های سیرکولاتور این است که چون تنها وظیفه این پمپ ها در سیستم های سرمایشی و گرمایشی، جبران افت فشار اصطکاکی جریان آب در طول لوله ها، اتصالات و دیگر بخش های سیستم می باشد. بنابر این هد مورد نیاز پمپ های سیرکولاتور نسبت به پمپ های آبرسانی مورد استفاده در پروژه بسیار کمتر بوده و باعث می شود پمپ سیرکولاتوری با توان و قدرت موتور کمتر برای پروژه نیاز باشد.
در صورتی که از طرح لوله کشی برگشت معکوس در ساختمان های متوسط و بزرگ استفاده شده باشد، امکان دست یابی به حداقل توان و قدرت موتور مورد نیاز پمپ سیرکولاتور وجود دارد؛ علاوه بر این مناسب ترین توزیع یکنواخت جریان در لوله کشی سیستم های گرمایشی و سرمایشی توسط پمپ سیرکولاتور تامین می شود.
این نکته را فراموش نکنید که در صورت تامین نشدن فشار یا هد کافی توسط پمپ سیرکولاتور، آب سرد یا گرم سیستم قادر به عبور از لوله ها و رسیدن به سیستم های گرمایشی و سرمایشی نخواهد بود و سیستم ها نیز با ظرفیتی کمتر از توان واقعی خود قادر به تامین سرمایش و گرمایش می باشند. هم چنین در صورتی که دبی یا هد پمپ سیرکولاتور بیش از اندازه محاسبه شود، امکان سرریز آب از منبع انبساط باز سیستم گرمایش یا سرمایش نیز وجود دارد.
بنابر این لازم و ضروری است که برای انتخاب پمپ سیرکولاتور مورد نیاز و متناسب با کاربرد خود از مشاوره افراد با تجربه در این زمینه استفاده کنید. برای این منظور می توانید از طریق تماس تلفنی از مشاوره رایگان کارشناسان abin.ir بهره مند شوید.
