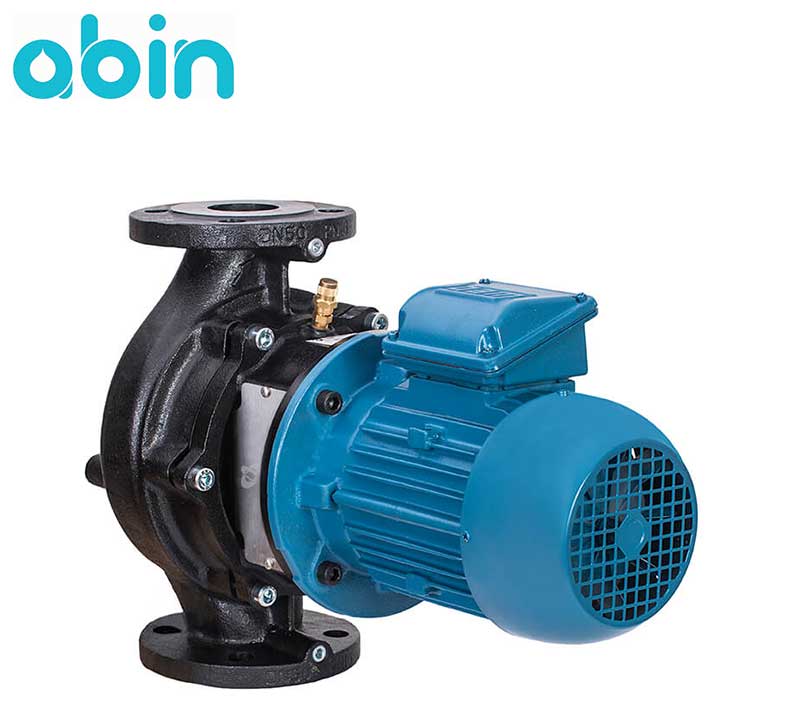

پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2

0
دسته بندی:

IMP

پمپ سیرکولاتور خطی تک سرعته IMP مدل CL 50-240/2/2.2


پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل و دارای دو قطب مغناطیسی می باشد. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد. این پمپ سیرکولاتور خطی دارای ترمیستور (نوعی سنسور حرارتی) برای محافظت داخلی از الکتروموتور است.
پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی تک سرعته در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-240/2/2.2 ساخت برند Weg آلمان می باشد که دارای سیستم محافظت از موتور نیز می باشد.
پمپ های دوپل خطی IMPPUMPS از پمپ های کوپل بسته، با یک پروانه و از نوع پمپ های سانتریفیوژی با موتور الکتریکی استاندارد دارای شافت با طول زیاد می باشد. محفظه این پمپ های سیرکولاتور خطی با اتصالات مکش و رانش دارای قطر یکسان و در یک امتداد (علت نامگذاری پمپ به نام پمپ سیرکولاتور خطی) طراحی شده است.

<a href='/products/pumps/circulation-pumps/imp-pumps/پمپ-سیرکولاتور-خطی-imp-مدل-cl-50-240-2-2-21'>پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2</a>


کلیه پمپ های سری CL برند IMP را می توان در دو وضعیت افقی و عمودی نصب و استفاده کرد. در عنوان مدل های این سری از اعداد و حروفی استفاده شده است که هر کدام بیانگر یک مشخصه از پمپ می باشند. برای پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 اعداد و حروف معرف مشخصات زیر می باشند:


•    CL: مدل و سری پمپ
•    عدد 50: سایز اتصالات پمپ بر حسب میلی متر
•    240: هد یا حداکثر ارتفاع پمپاژ آب بر حسب دسی متر
•    عدد 2: نشان دهنده دوپل بودن موتور پمپ
•    2.2: نشان دهنده توان موتور بر حسب کیلووات می باشد.


مزایای پمپ سیرکولاتور خطی CL 50-240/2/2.2


پمپ تک سرعته موتور خشک CL 50-240/2/2.2 دارای مزایای زیر می باشد:


•    صدای کم نسبت به پمپ های سیرکولاتور خطی سایر برندها
•    قابلیت کارکرد مداوم
•    طراحی مطابق با آخرین تکنولوژی ساخت پمپ های سیرکولاتور
•    نصب آسان و هزینه نگهداری پایین
•    مصرف کم انرژی
•    محصول اورجینال ساخت کشور اسلوونی
•    قابلیت نصب در دو حالت افقی و عمودی
•    دارای اتصالات فلنجی
•    دارای الکتروموتور برند Weg آلمان
•    دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار
•    مجهز به سنسور حرارتی برای محافظت از الکتروموتور


انواع پمپ آب سیرکولاتور


پمپ های آب سیکولاتور دارای دو نوع سیرکولاتور خطی و زمینی می باشند.


1-    پمپ سیرکولاتور خطی: پمپ های سیرکولاتور خطی یک الکتروپمپ کوپله مستقیم و بدون واسطه می باشند. جنس بدنه این پمپ ها اغلب از آهن، چدن و یا استیل می باشد و جنس پروانه آنها نیز از نوریل است که ضد زنگ و خوردگی می باشد. محور پمپ های آب سیرکولاتور خطی با سیل مکانیکی بسته می شود و در دما، فشار و مایعات مختلف، محفظه های آب بندی متنوعی دارند. کاربرد پمپ های سیرکولاتور خطی غالبا در سیستم های سرمایشی و گرمایشی جهت گردش آب در مدار است.
این نوع پمپ ها به دو صورت تولید می شوند. در نوع اول، از واسطه و کوپلینگ در ساخت پمپ استفاده می شود و در نوع دوم پمپ بدون واسطه تولید می شود. در پمپ های سیرکولاتور خطی بدون واسطه از مشکلات احتمالی مانند قفل شدن کلاج، چسبیدن پلاتین و شکستن کوپلینگ جلوگیری می شود و نیازی به روغن کاری نیز ندارند.


2-    پمپ سیرکولاتور زمینی: این پمپ معمولا از چدن ساخته می شود و پروانه آن از جنس چدان یا برنج می باشد. الکتروموتور این پمپ ها دارای قدرت 1450 دور در دقیقه می باشند که امکان کار کردن مداوم پمپ را فراهم کرده است. در کاربردهایی که میزان فشار و بازدهی بالاتر از فشار و بازدهی پمپ های سیرکولاتور خطی نیاز باشد، از پمپ های سیرکولاتور زمینی استفاده می شود.
پمپ های سیرکولاتور زمینی نیز خود به دو دسته تقسیم بندی می شوند. در دسته اول، الکتروموتور و پمپ از طریق واسطه به هم متصل می شوند. در دسته دوم نیز پمپ و الکتروموتور از طریق شاسی و کوپله و واسطه ای به نام کوپلینگ به هم متصل خواهند شد.


نقش ترمیستور در پمپ های سیرکولاتور


ترمیستور یک نوع سنسور حرارتی است که برای محافظت از الکتروموتور استفاده می شود. ترمیستور بر روی سیم پیچ الکتروموتور پمپ نصب می شود و در موارد زیر که بر روی دمای سیم پیچ و در نتیجه الکتروموتور اثر می گذارند، با قطع جریان برق تا سرد شدن سیم پیچ از الکتروموتور محافظت می کند:


•    در وضعیت قفل کردن روتور
•    بیش باری مستمر
•    دمای بالای محیط


ترمیستورها به دو نوع با ضریب دمایی منفی (NTC) و ضریب دمایی مثبت (PTC) تقسیم می شوند. در نوع NTC با افزایش دما مقاومت ترمیستور کاهش می یابد و در نوع PTC با افزایش دما مقاومت آن افزایش می یابد. به این دلیل که ترمیستورها هزینه کم و حساسیت بالایی دارند، معمولا از آنها برای تشخیص وضعیت های هشدار فرایند مانند دمای سیم پیچ موتور، دمای یاتاقان ها و ... استفاده می شود.

ترمیستور پمپ آب


مشخصات پمپ سیرکولاتور خطی CL 50-240/2/2.2


پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 دارای موتوری با قدرت 2870 دور در دقیقه می باشد. سیال مورد استفاده در این پمپ می تواند آب مطابق با استاندارد VDI 2035 و یا گلیکول 50% باشد. فرکانس کاری آن برابر با 50 هرتز و دارای وزنی برابر با 59 کیلوگرم می باشد. سایر مشخصات مربوط به پمپ CL 50-240/2/2.2 در زیر آمده است:


1-    حداکثر دبی آب: 29.7 متر مکعب در ساعت
2-    حداکثر ارتفاع پمپاژ: 22.1 متر
3-    محدوده دمای سیال: 10- تا 140 درجه سانتی گراد
4-    دمای محیط: 40 درجه سانتی گراد
5-    کلاس عایق بندی: F
6-    کلاس حفاظتی: IP55 (حفاظت در برابر گرد و غبار و نفوذ آب)
7-    جنس هیدرولیک: EN-GJL-250
8-    جنس پروانه: EN-GJL-250
9-    جنس شافت: استنلس استیل (SS)
10-    جنس یاتاقان: AQ1EGG
11-    سایز اتصالات: 2 اینچ
12-    توان موتور: 2200 وات
13-    طول پمپ: 340 میلی متر


جدول ارتفاع آبدهی بر اساس دبی آب ورودی به پمپ سیرکولاتور خطی CL 50-240/2/2.2 نیز در جدول زیر آمده است.

ارتفاع آبدهی (متر)

دبی (متر مکعب در ساعت)

21.9

4

21.5

8

21

12

20.5

16

19.5

20

18

24

16.5

28

14

32

نکات مهم جهت حفظ اعتبار گارانتی محصول


رعایت نکات زیر باعث می شود شرایط گارانتی اعلام شده از طرف شرکت وارد کننده این محصول نقض نشود. در صورت رعایت نکردن نکات زیر و موارد مشابه، گارانتی محصول اعتبار خود را از دست داده و شرکت وارد کننده هیچ گونه تعهدی در قبال آن نخواهد داشت.


1-    اتصال پمپ به لوله ها در جهت درست جریان آب
2-    عدم ورود آب به داخل ترمینال باکس و کلیه قسمت های مرتبط با برق
3-    راه اندازی و استفاده از پمپ با آب تمیز و شفاف و استفاده از صافی
4-    راه اندازی پمپ در شرایطی که داخل آن از آب پر شده باشد، حتی برای چند ثانیه
5-    انتخاب و نصب پمپ متناسب با نیاز سیستم
6-    سالم بودن شبکه برق و سیم های متصل شده به پمپ
7-    نصب پمپ در راستای شافت افقی و تراز بودن آن
8-    جهت صحیح قرار گرفتن ترمینال باکس و کانکشن


آیا این محصول برای من مناسب است؟


پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 از پمپ های تک سرعته موتور خشک تولید شرکت IMPPUMPS در کشور اسلوونی می باشد. این پمپ سیرکولاتور خطی از پمپ های با موتور دوپل می باشد که دو قطب مغناطیسی دارند. تعداد قطب های مغناطیسی (پل) موتور پمپ با سرعت آن رابطه معکوسی دارند؛ هر چه تعداد قطب های موتور بیش تر باشد سرعت موتور کمتر خواهد بود. پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 دارای عملکرد سه فاز (380 ولت) و دارای یک پروانه می باشد.
پمپ سیرکولاتور خطی IMP مدل CL 50-240/2/2.2 دارای سیستم حفاظتی ضد نفوذ آب و گرد و غبار می باشد. کاربرد این پمپ سیرکولاتور خطی در مدارهای سیستم های سرمایشی، گرمایشی، تهویه مطبوع، آب صنعتی، آب کندانس و آب فرایند می باشد. الکتروموتور مورد استفاده در پمپ سیرکولاتور CL 50-240/2/2.2 ساخت برند Weg آلمان می باشد. به دلیل کفیت بالا و طراحی با استفاده از مواد اولیه مرغوب، پمپ سیرکولاتور خطی CL 50-240/2/2.2 معادل پمپ سیرکولاتور خطی TP 50-190/2 گراندفوس می باشد.
به دلیل تنوع بسیار بالا و مدل های مختلف پمپ های سیرکولاتور خطی، در انتخاب و خرید این پمپ ها نیاز به استفاده از مشاوره یک فرد کارشناس در این زمینه توصیه می شود. کارشناسان سایت آبین، جهت مشاوره رایگان و انتخاب پمپ متناسب با کاربرد، از طریق تماس تلفنی پاسخگوی شما می باشند.

پمپ سیرکولاتور

مدل
CL 50-240/2/2.2
کد محصول
9795220329
وزن
59 کیلوگرم
طول
340 میلی متر
نحوه عملکرد
سه فاز با ولتاژ 380 ولت
دور الکتروموتور
2870 دور در قیقه
توان موتور
2200 وات
حداکثر دبی
29.7 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
22.1 متر
سایز لوله ورودی و خروجی
2 اینچ
جنس شافت
استنلس استیل (SS)
جنس پروانه
EN-GJL-250
جنس یاتاقان
AQ1EGG
کلاس حفاظتی
IP55
کلاس عایق بندی
F
دمای سیال
10- تا 140 درجه سانتی گراد
نوع سیال
آب مطابق با استاندارد VDI2035 یا گلیکول 50%
دمای محیط
40 درجه سانتی گراد
حداکثر فشار
16 بار
فرکانس
50 هرتز
حداکثر صدای تولید شده
84 دسی بل
