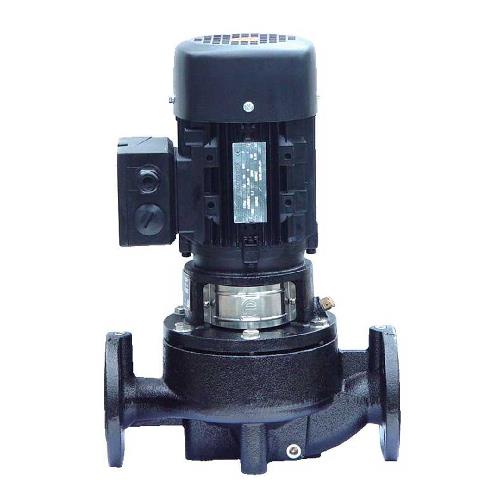

پمپ سیرکولاتور خطی CNP مدل TD50-28/2 از پمپ های گریز از مرکز تک مرحله ای با طراحی منحصر به فرد و مجهز به فن خنک کننده موتور می باشد. این پمپ سیرکولاتور خطی به دلیل طراحی مطابق با تکنولوژی روز دنیا و سطح کیفی و ایمنی بالا، طول عمر بالا و سهولت در نصب، در سال های اخیر در بازار ایران با استقبال زیادی مواجه شده است. پمپ سیرکولاتور خطی CNP مدل TD50-28/2 دارای موتور TEFC و محفظه بسته می باشد، بنابر این نسبت به پمپ های سیرکولاتور خطی دیگر کمتر در معرض آلودگی محیط قرار می گیرد.
علاوه بر این با توجه به طراحی منحصر به فردی که دارد، عملیات نگهداری و تعمیرات آن نیز آسان شده است، زیرا می توان با باز کردن Head و بدون نیاز به جدا کردن کامل پمپ از خطوط لوله کشی، تعمیرات لازم را در کمترین زمان ممکن انجام داد.
پمپ سیرکولاتور خطی CNP مدل TD50-28/2 دارای توان 4 کیلو وات و مجهز به موتور الکتریکی سه فاز (380 ولت) می باشد. از مزیت های پمپ سیرکولاتور خطی TD50-28/2 طراحی مناسب و فضای کمی است که در محل نصب اشغال می کند، بنابر این برای مکان هایی با فضای کم، گزینه مناسبی می باشد.
سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-28/2 باید خواصی مشابه آب داشته و عاری از هر نوع ماده جامد و ذرات معلق باشد. علت تاکید به استفاده از سیالی با این مشخصات، این است که پمپ های سیرکولاتور خطی بسیار حساس می باشند و وجود ذرات معلق در آب ورودی باعث آسیب زدن به قطعات داخلی آنها می شود. مشخصات دقیق سیال مجاز برای ورود به پمپ های سیرکولاتور در کاتالوگ ارائه شده از طرف شرکت سازنده آمده است، اما به طور کلی سیال ورودی به پمپ های CNP باید ویژگی هایی شامل: رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن را داشته باشد.
موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD50-28/2 از نوع موتورهای (TEFC (Totally Enclosed, Fan-cooled می باشد. الکتروموتورهای TEFC با محفظه کاملا بسته طراحی می شوند و از ورود آزادانه هوا و آلودگی های محیطی به داخل پمپ جلوگیری می کنند. این نوع موتور الکتریکی، با حفاظت از قطعات داخلی پمپ، طول عمر و عملکرد مناسب پمپ را در طول عمر کامل آن تضمین می کند.
مزیت الکتروموتورهای TEFC، بهره مندی از یک فن خنک کننده می باشد، که هوای خنک بیرون را به بدنه پمپ می دمد، تا از داغ شدن آن جلوگیری کرده و عملکرد پمپ را بهبود دهد.
الکتروموتورهای محفظه بسته معمولی، از دو بخش روتور و استاتور تشکیل شده اند. استاتور بخش ثابت موتور الکتریکی می باشد، که از روی هم قرار گرفتن تعدادی ورقه نازک تشکیل شده است.
بر روی ساختار استوانه ای استاتور شیارهایی قرار دارد، که سیم پیچ موتور در این شیارها قرار می گیرد. با القای بار الکتریکی از طریق جریان متناوب به استاتور میدان مغناطیسی ایجاد می شود، که باعث چرخش روتور و انتقال حرکت به محور پمپ می شود. روتور به عنوان بخش متحرک الکتروموتور، از ورقه های فولادی و عایق تشکیل شده است. روتور دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور الکتریکی تعیین می شود. موتورهای الکتریکی TEFC به دلیل ساختار بسته، نسبت به موتورهای باز حفاظت بیش تری از پمپ دارند، ولی در عین حال دارای قیمت بالاتری نیز می باشند.
پمپ سیرکولاتور خطی CNP مدل TD50-28/2، از پمپ های سیرکولاتور چینی بسیار با کیفیت در بازار ایران است. مزیت اصلی این پمپ سیرکولاتور خطی، جنس قطعات آن است که در کنار طراحی منحصر به فرد، باعث افزایش طول عمر پمپ و کارکرد مناسب آن می گردد. پمپ سیرکولاتور خطی CNP مدل TD50-28/2 دارای مزیت های دیگری از جمله موارد زیر می باشد:
1- صرفه جویی در مصرف انرژی
2- کم صدا بودن پمپ در زمان کار، به دلیل جنس قطعات داخل پمپ و بالانس بودن پروانه
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد، بنابر این باعث سهولت در نگهداری و تعمیرات پمپ می شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی با طول عمر بالا
6- سهولت و سرعت در نصب
7- دارای شفت مستقیم در مرکز پمپ
8- قابل استفاده برای گردش سیال در هر دو سیستم سیرکولاسیون آب گرم و سرد
9- دارای الکتروموتور TEFC با محفظه کاملا بسته و یک فن برای خنک سازی بدنه پمپ
10- دارای سطح استاندارد کیفی و ایمنی بالا از سازمان های اروپایی و آمریکایی
11- دارای ابعاد کم در زمان طراحی و بهترین گزینه برای مکان هایی با فضای کم.
پمپ های سیرکولاتور خطی CNP مانند همه پمپ های سیرکولاتور خطی دارای اجزایی در بخش مکانیکی و الکتریکی خود می باشد. هر یک از این قطعات در عملکرد پمپ برای گردش سیال در سیستم نقشی را بر عهده دارند. از مزیت های پمپ های سیرکولاتور CNP این است، که قطعات و اجزای داخلی از مواد و جنس هایی ساخته شده است، که ضمن کیفیت بالا در عملکرد، تضمین کننده بهداشتی بودن سیال نیز می باشند. به همین دلیل است که حتی در صنایع حساسی مانند صنایع غذایی نیز می توان از این پمپ ها در سیستم سیرکولاسیون استفاده کرد.
در ادامه قصد داریم با جنس قطعات مختلف پمپ سیرکولاتور خطی CNP مدل TD50-28/2، که یکی از دلائل عمده در کیفیت بالای پمپ می باشد، بیش تر آشنا شویم.
بدنه پمپ سیرکولاتور خطی CNP مدل TD50-28/2 از جنس چدن HT200 یا چدن ضد زنگ می باشد، که در افزایش استقامت پمپ، حفاظت قطعات در برابر عوامل خارجی و افزایش طول عمر پمپ نقش زیادی دارد. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD50-28/2 با رنگ دو لایه پوشیده شده است، که باعث حفاظت بیش تر پمپ در برابر تغییرات آب و هوا و رطوبت محیط می شود. جنس پروانه این پمپ سیرکولاتور از چدن ضد زنگ می باشد، که در برابر خوردگی مقاوم بالایی دارد. شفت موتور پمپ نیز از استیل 420 می باشد، که بالاترین گرید سختی در میان گریدهای دیگر استنلس استیل را دارا می باشد. استیل بودن جنس شفت، در کم صدا بودن پمپ در حین کار نقش زیادی دارد.
پمپ سیرکولاتور TD50-28/2 برند CNP از دو بخش مکانیکی و موتور الکتریکی تشکیل شده است. بخش مکانیکی از طریق head به موتور متصل شده است و به راحتی می توان آن را از موتور جدا کرد. بعد از نصب پمپ سیرکولاتور CNP مدل TD50-28/2، بدنه پمپ به موازات خطوط لوله قرار گرفته که در زمان نگهداری و در صورت نیاز به تعمیرات، باعث عملکرد نرمال پمپ می شود.
9 بخش شماره گذاری شده در تصویر زیر، بخش های مختلف و قطعات داخلی پمپ سیرکولاتور خطی CNP مدل TD50-28/2 را نشان می دهد. جنس هر یک از این قطعات به ترتیب شماره گذاری شده در تصویر در زیر آمده است:
• شماره 1: بدنه: چدن HT200
• شماره 2: پروانه: HT200 یا ZG07C19Ni9
• شماره 3: سر پمپ: HT200 یا همان چدن ضد زنگ
• شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
• شماره 5: صفحه محافظ: 06Cr19Ni10
• شماره 6: شفت: 20Cr13
• شماره 7: پیچ هواگیری: 06Cr19Ni10
• شماره 8: رینگ: NBR با کشش و مقاومت بالا در برابر پارگی و مقاوم در برابر سایش
• شماره 9: توپی: 06Cr19Ni10
پمپ سیرکولاتور خطی CNP مدل TD50-28/2 برای تفکیک از سایر مدل های پمپ های سیرکولاتور خطی CNP، یک کد شناسایی در عبارت مدل خود دارد، که هر بخش از آن نشان دهنده یک مشخصه از پمپ به شرح زیر می باشد:
• TD: پمپ سیرکولاتور خطی CNP
• رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
• رقم بعد از خط تیره: هد پمپ بر حسب متر
• عدد 2 بعد از ممیز: تعداد قطب الکتروموتور
پمپ سیرکولاتور خطی CNP مدل TD50-28/2 برای سیرکولاسیون سیال در موارد تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، و هم چنین صنایعی نظیر صنایع شیمیایی، غذایی، دارویی و ... دارای کاربردهای زیر می باشد:
• پمپ سیرکولاتور اصلی
• پمپ بویلر با خروجی های مختلف
• پمپ مدار ترکیبی
• پمپ سیستم های فشار ثابت
• سیرکولاسیون آب گرم شهری
• تامین سیال
• تقویت فشار سیستم
• سیستم های سیرکولاسیون مدار ترکیبی
NPSH مخفف Net Posetive Suction Head به معنای هد مکش مثبت خالص پمپ های آب می باشد. اگر فشار پمپ از فشار بخار استفاده شده برای انتقال مایع کمتر باشد، پدیده کاویتاسیون رخ می دهد. این پدیده در عین این که باعث ایجاد سر و صدای زیاد در پمپ می شوند، بازدهی پمپ نیز کاهش یافته و باعث ایجاد خوردگی در بدنه و پروانه پمپ نیز می شود. برای جلوگیری از پدیده کاویتاسیون، حداقل فشار در قسمت ورودی به پمپ باید ثابت باشد.
حداکثر ضربه مکش با استفاده از فرمول زیر محاسبه می شود:
H=Pb*10.2-NPSH-Hf-Hv-Hs
هر کدام از عبارات این فرمول نشان دهنده یک مشخصه به صورت زیر می باشند:
• H: حداکثر هد مکش بر حسب متر
• Pb: فشار جو بر حسب بار (در سیستم های بسته، Pb به معنی فشار سیستم می باشد)
• NPSH: هد مکش مثبت خالص
• Hf: اتلاف خطوط لوله کشی در ورودی پمپ بر حسب متر (مطابق با حداکثر جریان ممکن در خط لوله)
• Hv: فشار بخار که به دمای سیال و مقدار فشار بخار بستگی دارد.
• Hs: حاشیه ایمنی (حداقل 0.5 متر)
اگر نتیجه حاصل از فرمول بالا برای H مثبت باشد، می تواند نشان دهنده این باشد که پمپ در شرایط زیر حداکثر ضربه مکشی H کار می کند؛ اما در صورتی که مقدار آن منفی باشد، تامین حداقل هد فشار ورودی ضروری است.
در شرایط معمولی نیازی به انجام محاسبات بالا نمی باشد. از فرمول بالا برای محاسبه H در شرایط زیر استفاده می شود:
1- دمای سیال از حد معمول بالاتر باشد.
2- مقدار جریان سیال از جریان اسمی بیش تر باشد.
3- هد مکش از حد معمول بیش تر یا طول خط لوله خیلی زیاد باشد.
4- فشار سیستم خیلی پایین باشد.
5- شرایط بد و نامساعد ورودی
پمپ سیرکولاتور خطی CNP مدل TD50-28/2 از پمپ های سانتریفیوژ تک مرحله ای با هد 28 متر می باشد. سیال ورودی به این پمپ سیرکولاتور خطی، باید خواصی نزدیک به آب داشته باشد، در غیر این صورت با توجه به حساسیت پمپ های سیرکولاتور، ورود این ذرات می تواند آسیب های جدی به پمپ سیرکولاتور خطی وارد کند. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-28/2 باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره باشد.

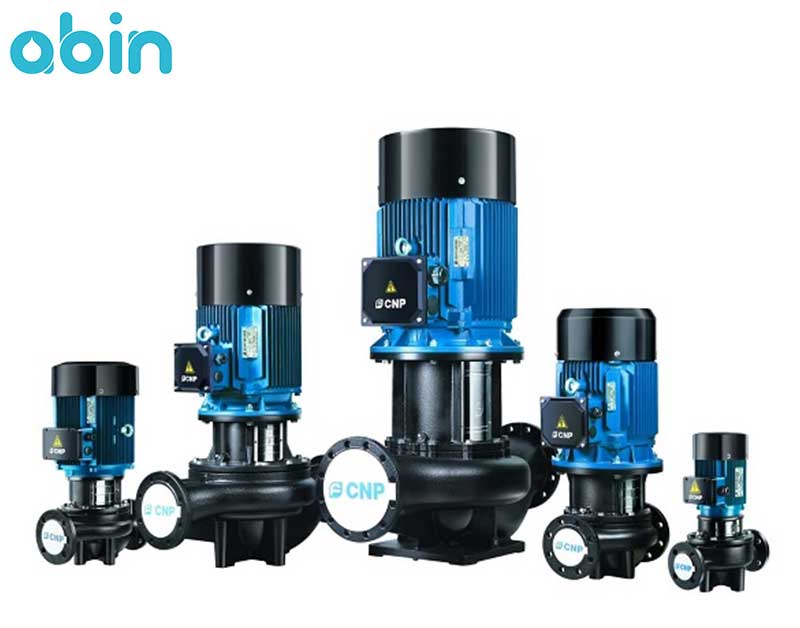

پمپ های سیرکولاتور خطی CNP، با توجه به مزیت هایی از جمله کم مصرف بودن، طراحی به روز، اتصالات ایمن، سهولت در نصب، قابلیت استفاده برای هر دو سیستم سیرکولاسیون آب سرد و گرم و ... از طرف مشتریان به یکی از برندهای پر طرفدار پمپ های سیرکولاتور تبدیل شده اند.
