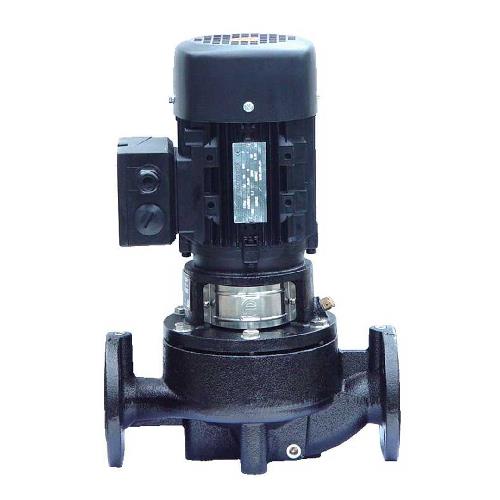

پمپ سیرکولاتور CNP مدل TD50-06/2


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 از پمپ های گریز از مرکز تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد و هد (حداکثر فاصله انتقال سیال) 6 متر می باشد. یکی از مزیت های پمپ سیرکولاتور TD50-06/2 این است که با توجه به محدوده دمای مجاز سیال ورودی به پمپ (15- تا 110 درجه سانتی گراد) می توان از آن برای گردش سیال با دمای بالا در سیستم های آب گرم و با دمای پایین در سیستم های سیرکولاسیون آب سرد استفاده کرد. پمپ سیرکولاتور خطی CNP مدل TD50-06/2 موارد استفاده متعددی دارد، که از جمله آن می توان به سیرکوله کردن سیال در سیستم های سرمایشی و گرمایشی ساختمان ها اشاره کرد.
پمپ سیرکولاتور خطی CNP مدل TD50-06/2 با برق سه فاز (380 ولت) یا تک فاز (220 ولت) کار می کند. این پمپ سیرکولاتور خطی به دلیل ابعاد کمی که دارد، برای نصب در محیط هایی که با کمبود فضا مواجه هستند، گزینه بسیار مناسبی می باشد. هم چنین این پمپ سیرکولاتور خطی برند CNP به دلیل طراحی منحصر به فرد، در مدت زمان کوتاهی توانسته به یکی از برندهای پرکاربرد در میان پمپ های سیرکولاتور موجود در بازار تبدیل شود.

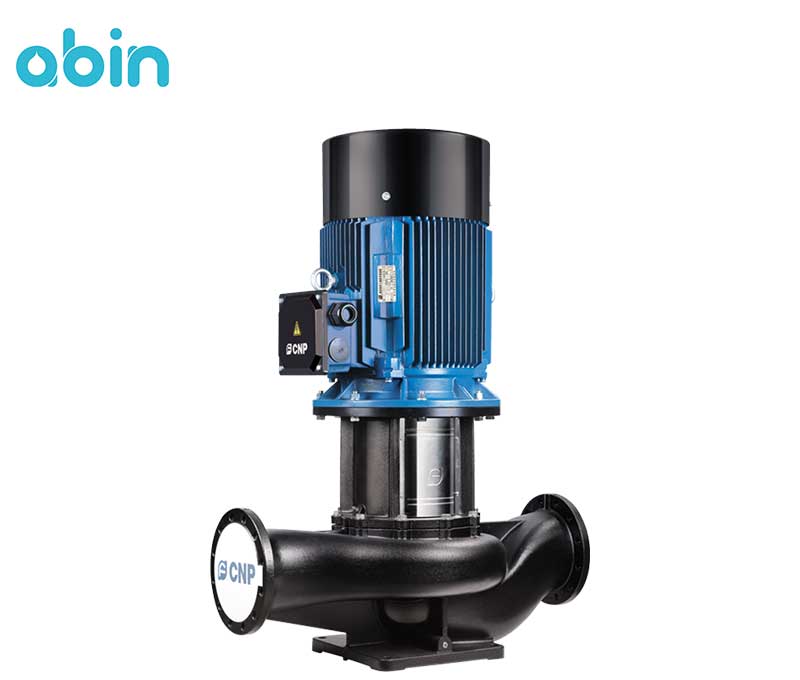

پمپ سیرکولاتور خطی سی ان پی مدل TD50-6/2


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 تنها برای سیرکوله کردن سیالی با خواصی مشابه آب قابل استفاده می باشد، از جمله ویژگی های سیال مجاز برای ورود به پمپ TD50-06/2 می توان به  رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن اشاره کرد.
این نکته را در نظر داشته باشید که پمپ های سیرکولاتور در برابر ذرات معلق موجود در آب ورودی بسیار حساس می باشند و وجود این ذرات در آب ورودی باعث وارد آوردن آسیب های جدی به پمپ و قطعات داخلی آن شود.


موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD50-06/2


موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD50-06/2 از نوع موتورهای الکتریکی (TEFC (Totally Enclosed, Fan-cooled می باشد. طراحی موتورهای TEFC به این صورت است که از یک محفظه بسته با فن خنک کننده تشکیل شده اند. در موتورهای الکتریکی TEFC از ورود آزادانه هوا به داخل موتور پمپ جلوگیری می شود و برای خنک سازی موتور از یک فن استفاده می شود، که هوای خنک بیرون را به بدنه موتور منتقل می کند.
 الکتروموتورهای TEFC معمولی AC، شامل دو بخش استاتور و روتور می باشند. استاتور بخش ثابت موتور الکتریکی می باشد، که از روی هم قرار گرفتن ورقه های نازک تشکیل شده است. جنس استاتور معمولا از فولاد سیلیس دار می باشد.
بر روی ساختار استوانه ای استاتور، شیارهایی وجود دارد که سیم پیچ موتور در این شیارها قرار می گیرد. با القای بار الکتریکی به استاتور میدان مغناطیسی ایجاد می شود که باعث چرخش روتور و انتقال حرکت به محور پمپ می شود.
روتور به عنوان بخش دیگر یک موتور الکتریکی، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور تعیین می شود. مناسبی می باشند. قیمت موتورهای الکتریکی TEFC نسبت به موتورهای الکتریکی باز معمولا بیش تر است، اما این ویژگی مثبت را دارند، که در برابر رطوبت و تغییرات آب و هوا از پمپ محافظت بیش تری می کنند.


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 چه مزیت هایی دارد؟


پمپ سیرکولاتور خطی CNP مدل TD50-06/2، مطابق با تکنولوژی روز دنیا در تولید پمپ های سیرکولاتور طراحی و ساخته شده است. مزیت اصلی این پمپ سیرکولاتور خطی، جنس قطعات آن است که در کنار طراحی منحصر به فرد، باعث دوام و افزایش طول عمر پمپ شده است. دیگر مزیت های پمپ سیرکولاتور CNP مدل TD50-06/2 شامل موارد زیر می باشد:


1- بهینه سازی مصرف انرژی
2- صدای کم پمپ در زمان کار به دلیل جنس قطعات داخل پمپ و بالانس بودن پروانه
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد و در صورت بروز ایراد یا نقص فنی، تنها با باز کردن بالای پمپ آن را تعمیر نمود. بنابر این نیازی نیست پمپ به طور کامل از خط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و آسان
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی با کیفیت و طول عمر بالا و اتصالات ایمن
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
10- دارای موتور الکتریکی از نوع TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. این نوع پمپ الکتریکی طول عمر بالایی دارد.
11- دارای سطح استاندارد کیفی و ایمنی بالا و کسب استانداردهای مربوطه از سازمان های اروپایی و آمریکایی
12- دارای ابعاد کم؛ مناسب ترین گزینه برای ساختمان هایی که با کمبود فضا مواجه هستند.


مشخصات فنی پمپ سیرکوله CNP مدل TD50-06/2


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 از نظر راندمان و بازدهی قابلیت رقابت با برندهای مطرح سازنده پمپ های آب در جهان را دارد. بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که باعث افزایش استقامت پمپ و قطعات آن در برابر ضربات و آسیب های خارجی می شود. هم چنین بدنه پمپ سیرکولاتور خطی CNP مدل TD50-06/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت و شرایط محیطی، باعث حفاظت از پمپ می شود.
مشخصات مربوط به الکتروموتور این پمپ سیرکولاتور خطی در جدول زیر آمده است:

نوع الکتروموتور

 کلاس عایق بندی

کلاس حفاظتی

ولتاژ

 جنس پوسته موتور

جنس پایه موتور

 TEFC(محفظه بسته با فن خنک کننده)

F

 IP55

380  ولت یا 220 ولت

آلومینیوم

چدن

پمپ سیرکولاتور TD50-06/2 برند CNP از دو بخش مکانیکی و الکتروموتور تشکیل شده است. بخش پمپ از طریق head به موتور متصل شده است و می تواند به راحتی از الکتروموتور جدا شود. برای آب بندی و جلوگیری از نشتی سیال به پمپ در این بخش از یک اورینگ استفاده می شود. سری TD پمپ های سیرکولاتور CNP به موتور و سیل مکانیکی استاندارد مجهز می باشند. بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، باعث عملکرد نرمال پمپ می شود. در زمان تعمیرات نیز نیازی به جدا کردن کامل پمپ از خطوط لوله نیست و می توان سر پمپ را برداشت و بعد از برطرف کردن مشکل دوباره موتور را به بخش مکانیکی پمپ متصل کرد.
قطعات مختلف پمپ سیرکولاتور خطی CNP مدل TD50-06/2 و جنس هر قطعه مطابق با شماره گذاری تصویر شامل موارد زیر می باشد:


•    شماره 1: بدنه: چدن HT200
•    شماره 2: پروانه: HT200 یا ZG07C19Ni9
•    شماره 3:  سر پمپ: HT200 یا همان چدن ضد زنگ
•    شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
•    شماره 5: صفحه محافظ: 06Cr19Ni10
•    شماره 6: شفت: 20Cr13
•    شماره 7: پیچ هواگیری: 06Cr19Ni10
•    شماره 8: رینگ: NBR با کشش و مقاومت بالا در برابر پارگی و مقاوم در برابر سایش
•    شماره 9: توپی: 06Cr19Ni10




اجزای پمپ سیرکولاتور خطی CNP

موارد استفاده از پمپ سیرکولاتور خطی CNP مدل TD50-06/2


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 دارای اعداد و عباراتی در مدل خود می باشد، که هر یک معرف مشخصه ای از پمپ می باشد:


•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب الکتروموتور (موثر در سرعت موتور)


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 جهت سیرکوله کردن سیال در سیستم برای موارد زیر کاربرد دارد:


- برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، از پمپ سیرکولاتور خطی CNP مدل TD50-06/2 برای کاربردهای زیر استفاده می شود:


•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی، رنگ سازی و موارد مشابه نیز کاربردهای زیر را دارد:


•    تامین مایع
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی


آیا پمپ سیرکولاتور خطی CNP مدل  TD50-06/2برای من مناسب است؟


پمپ سیرکولاتور خطی CNP مدل TD50-06/2 از پمپ های گریز از مرکز تک مرحله ای با هد 6 متر می باشد. از این پمپ سیرکولاتور خطی تنها باید برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق استفاده کرد. در غیر این صورت با ورود ذرات معلق موجود در سیال، احتمال وارد آمدن آسیب جدی به پمپ وجود دارد. سیال ورودی به پمپ سیرکولاتور خطی CNP مدل TD50-06/2 باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن باشد.
پمپ سیرکولاتور خطی CNP مدل TD50-06/2، با مصرف کم انرژی، طراحی به روز، اتصالات ایمن و سهولت در نصب به عنوان یکی از پرکاربردترین پمپ های سیرکولاتور خطی موجود در بازار ایران، همواره مورد استقبال مشتریان قرار گرفته است.
برای خرید پمپ های سیرکولاتور خطی CNP و دیگر برندهای پمپ سیرکولاتور، می توانید از طریق تماس تلفنی با کارشناسان تصفیه آب آبین از قیمت روز و نحوه خرید این محصولات اطلاع پیدا کنید. این نکته را در نظر داشته باشید، که انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن پارامترهای متعدد و با توجه به نیاز سیستم صورت گیرد.
با توجه به اهمیت در نظر گرفتن پارامترهایی مانند دبی و هد پمپ های سیرکولاتور، و نیاز سیستم در انتخاب پمپ، حتما قبل از خرید پمپ های سیرکولاتور با افراد با تجربه در این زمینه مشورت کنید. بازار آنلاین تجهیزات آبی آبین در جهت سرعت بخشیدن به انتخاب و خرید محصول مورد نظر شما، امکان مشاوره رایگان قبل از انتخاب و خرید محصولات خود را ایجاد کرده است. برای بهره مندی از این امکان و دریافت مشاوره و اطلاع از قیمت و خرید دستگاه های آب شیرین کن صنعتی و سایر محصولات از طریق تماس تلفنی با شماره های درج شده در پایین صفحه با کارشناسان ما در ارتباط باشید.

پمپ سیرکولاتور

مدل
TD50-06/2
نحوه عملکرد
سه فاز (380 ولت) و تک فاز (220 ولت)
دور الکتروموتور
2900 دور در دقیقه
حداکثر ارتفاع پمپاژ
6 متر
جنس بدنه
چدن ضد زنگ HT200
جنس شافت
استنلس استیل 420
جنس پروانه
HT200 یا ZG07C19Ni9
دمای سیال
15- تا 110 درجه سانتی گراد
نوع سیال
سیال تمیز و بدون مواد جامد و ساینده، تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره
فرکانس
50 هرتز
