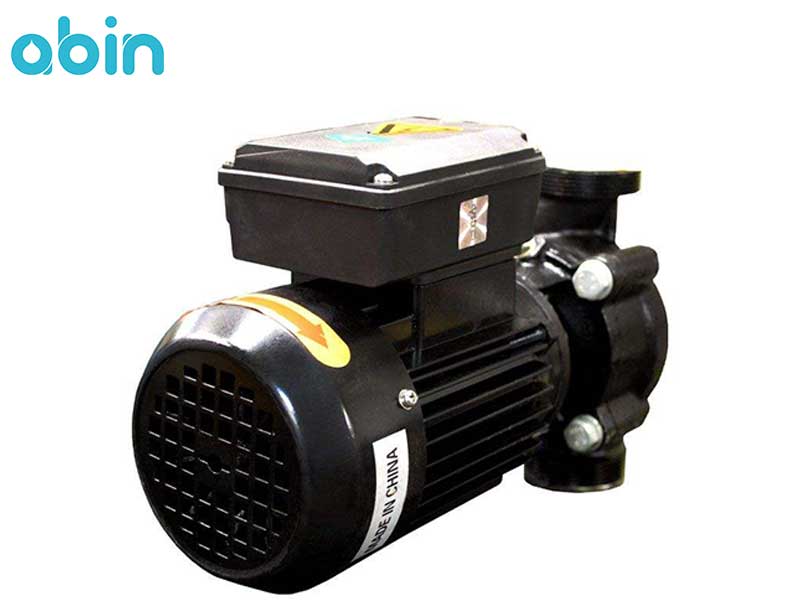

پمپ سیرکولاتور CNP مدل TD40-20/2


پمپ سیرکولاتور خطی CNP مدل TD40-20/2 از پمپ های سانتریفیوژ تک مرحله ای با موتور الکتریکی و سیل مکانیکی استاندارد و هد (حداکثر فاصله انتقال سیال) 20 متر می باشد. با توجه به محدوده دمای سیال مجاز برای ورود به پمپ سیرکولاتور خطی مدل TD40-20/2 برندCNP، می توان از آن برای گردش سیال در هر دو سیستم سیرکولاسیون آب گرم یا آب سرد استفاده کرد. این پمپ سیرکوله خطی موارد استفاده متعددی دارد، که از جمله آن می توان به سیرکوله کردن سیال در سیستم های سرمایشی و گرمایشی ساختمان ها اشاره کرد.
پمپ سیرکولاتور خطی CNP مدل TD40-20/2 با برق سه فاز (380 ولت) یا تک فاز (220 ولت) کار می کند. این پمپ سیرکولاتور خطی به دلیل ابعاد کمی که دارد، برای نصب در محیط هایی که با کمبود فضا مواجه هستند، گزینه بسیار مناسبی می باشد.

پمپ سیرکولاتور خطی CNP مدل TD40-20/2


پمپ سیرکولاتور خطی CNP مدل TD40-20/2 تنها برای سیرکوله کردن سیالی با خواصی مشابه آب قابل استفاده می باشد و ورود سیالی که دارای ذرات معلق باشد، می تواند باعث وارد آوردن آسیب جدی به پمپ شود. از جمله ویژگی های سیال مجاز برای ورود به پمپ سیرکولاتور خطی TD40-20/2 می توان به رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن اشاره کرد. برای آگاهی از مشخصات دقیق و دمای انواع سیال مجاز برای پمپ های سیرکولاتور خطی سری TD برند CNP می توانید به کاتالوگ این محصول مراجعه کنید.


الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD40-20/2


موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD40-20/2 از نوع موتورهای الکتریکی TEFC می باشد، که دارای یک محفظه بسته با فن خنک کننده است. الکتروموتورهای TEFC معمولی AC، از دو بخش به نام های استاتور و روتور تشکیل می شوند. استاتور بخش ثابت موتور الکتریکی می باشد که از روی هم قرار گرفتن ورقه های نازک تشکیل شده است. جنس استاتور معمولا از فولاد سیلیس دار می باشد.
بر روی ساختار استوانه ای استاتور، شیارهایی وجود دارد که سیم پیچ موتور در این شیارها قرار می گیرد. با القای بار الکتریکی به استاتور میدان مغناطیسی ایجاد می شود که باعث چرخش روتورها می شود.
روتور به عنوان بخش دیگر یک موتور الکتریکی، از ورقه های فولادی و عایق تشکیل شده است. روتور نیز دارای شیارهایی می باشد و سیم پیچی روی آن بر حسب نوع موتور تعیین می شود. در الکتروموتورهای TEFC، محفظه در وضعیت بسته قرار دارد و یک فن نیز به انتهای آن متصل است، که وظیفه خنک سازی الکتروموتور را بر عهده دارد. در میان انواع الکتروموتورها، موتورهای TEFC به دلیل نوع طراحی خاصی که دارند از نظر تطبیق پذیری با سیستم های سیرکولاسیون مختلف، گزینه بسیار مناسبی می باشند.
مزیت موتورهای الکتریکی TEFC این است که با توجه به طراحی ویژه ای که دارند، اجازه عبور آزادانه هوای بیرون به فضای داخلی موتور را نمی دهند و برای خنک سازی موتور پمپ، دارای یک فن خارجی می باشند، که هوای بیرون را به بدنه موتور انتقال می دهد تا از داغ شدن آن جلوگیری کند. قیمت موتورهای الکتریکی TEFC نسبت به موتورهای الکتریکی باز معمولا بیش تر است، اما این ویژگی مثبت را دارند، که در برابر رطوبت و تغییرات آب و هوا از پمپ محافظت بیش تری می کنند.
الکتروموتور پمپ سیرکولاتور خطی CNP مدل TD40-20/2 با سرعت بالای 2900 دور در دقیقه و استانداردهای ایمنی بالا تضمین کننده طول عمر بالای پمپ می باشد.


نقاط قوت پمپ سیرکولاتور خطی CNP مدل TD40-20/2


پمپ سیرکولاتور خطی CNP مدل TD40-20/2، مطابق با به روز ترین تکنولوژی روز دنیا تولید پمپ های سیرکولاتور خطی طراحی و ساخته شده است. مزیت های پمپ سیرکولاتور CNP مدل TD40-20/2 شامل موارد زیر می باشد:


1- بهینه سازی مصرف انرژی
2- صدای کم پمپ در زمان کار
3- دارای استانداردهای سطح کیفی و ایمنی لازم
4- طراحی ویژه به طوری که به راحتی می توان پمپ را از موتور آن جدا کرد و در صورت بروز ایراد یا نقص فنی، تنها با باز کردن بالای پمپ آن را تعمیر نمود. بنابر این نیازی نیست پمپ به طور کامل از خط لوله جدا شود.
5- یکی از پر کاربردترین پمپ های سیرکولاتور خطی در ایران که در کنار کیفیت، قیمت مناسبی نیز دارد.
6- نصب سریع و آسان
7- دارای واسطه و شفت مستقیم در مرکز پمپ
8- دارای موتور الکتریکی با کیفیت و طول عمر بالا و اتصالات ایمن
9- قابل استفاده جهت گردش آب در هر دو سیستم سیرکولاسیون آب گرم و سرد
10- دارای موتور الکتریکی از نوع TEFC که یک فن خارجی هوای بیرون را به سمت بدنه پمپ می دمد تا از داغ شدن آن جلوگیری کند. این نوع پمپ الکتریکی طول عمر بالایی دارد.
11- دارای سطح استاندارد کیفی و ایمنی بالا و کسب استانداردهای مربوطه از سازمان های اروپایی و آمریکایی



مشخصات پمپ سیرکوله CNP مدل TD40-20/2


پمپ سیرکولاتور خطی CNP مدل TD40-20/2 از نظر راندمان و بازدهی با بسیاری از برندهای مطرح تولید کننده پمپ های سیرکولاتور در جهان قابلیت رقابت دارد. بدنه پمپ از جنس چدن HT200 یا چدن ضد زنگ می باشد، که باعث افزایش استقامت پمپ و قطعات آن در برابر ضربات و عوامل خارجی می شود. علاوه بر این، بدنه پمپ سیرکولاتور خطی CNP مدل TD40-20/2 با رنگ دو لایه پوشیده شده است، که در برابر رطوبت و شرایط محیطی، باعث حفاظت از پمپ می شود.
 قدرت موتور الکتریکی پمپ سیرکولاتور خطی CNP مدل TD40-20/2 برابر با 2.2 کیلو وات می باشد. دیگر مشخصات مربوط به الکتروموتور این پمپ سیرکولاتور خطی در زیر آمده است:

نوع موتور

 کلاس عایق بندی

کلاس حفاظتی

ولتاژ

 جنس پوسته موتور

جنس پایه موتور

 محفظه بسته با فن خنک کننده

F

 IP55

380  ولت یا 220 ولت

آلومینیوم

چدن




پمپ سیرکولاتور TD40-20/2 برند CNP از دو بخش مکانیکی و الکتروموتور تشکیل شده است. بخش پمپ از طریق head به موتور متصل شده است و می تواند به راحتی از الکتروموتور جدا شود. سری TD پمپ های سیرکولاتور CNP به موتور و سیل مکانیکی استاندارد مجهز می باشند. بدنه پمپ به موازات خطوط لوله قرار می گیرد و در زمان نگهداری و تعمیرات، باعث عملکرد نرمال پمپ می شود.

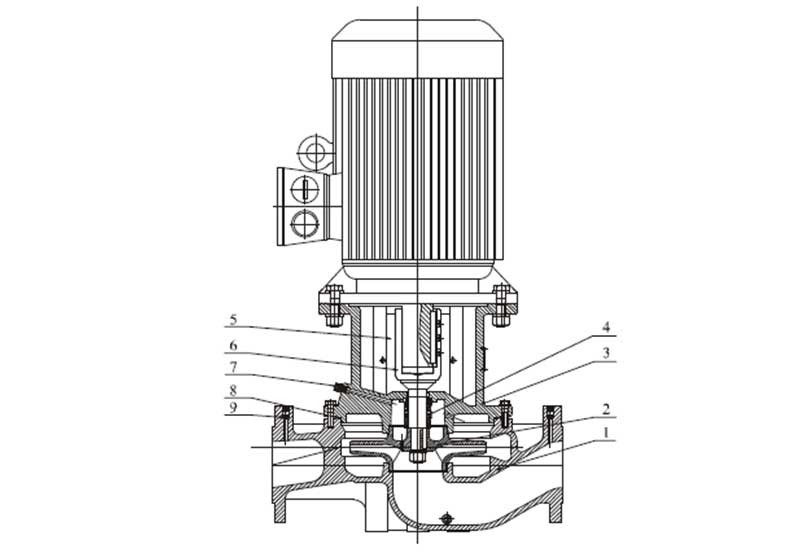

جنس اجزای مختلف و مشخصات پمپ سیرکولاتور خطی CNP مدل TD40-20/2 مطابق با شماره گذاری تصویر شامل موارد زیر  می باشد:


•    جنس شفت: استنلس استیل 420 (SS 420)
•    حداکثر فشار کاری: برای نوع معمولی: 12 بار و برای نوع خاص: 16 بار
•    محدوده دمای سیال ورودی: 15- تا 110 درجه سانتی گراد
•    شماره 1: بدنه: چدن HT200
•    شماره 2: پروانه: HT200 یا ZG07C19Ni9
•    شماره 3:  سر پمپ: HT200 یا همان چدن ضد زنگ
•    شماره 4: سیل مکانیکی: کربن یا کاربید سیلیکون
•    شماره 5: صفحه محافظ: 06Cr19Ni10
•    شماره 6: شفت: 20Cr13
•    شماره 7: پیچ هواگیری: 06Cr19Ni10
•    شماره 8: رینگ: NBR
•    شماره 9: توپی: 06Cr19Ni10

اجزای پمپ سیرکولاتور خطی CNP




کاربردهای متنوع پمپ سیرکولاتور خطی CNP مدل TD40-20/2


پمپ سیرکولاتور خطی CNP مدل TD40-20/2 در بخش انتهایی مدل، دارای عبارت و اعدادی می باشد، که هر یک نشان دهنده یک مشخصه فنی از پمپ به شرح زیر می باشند:


•    TD: نشان دهنده خطی بودن پمپ سیرکولاتور می باشد.
•    رقم قبل از خط تیره: قطر دهانه ورودی و خروجی بر حسب دسی متر
•    رقم بعد از خط تیره: هد پمپ بر حسب متر
•    عدد 2 بعد از ممیز: تعداد قطب الکتروموتور


پمپ سیرکولاتور خطی CNP مدل TD40-20/2 دارای کاربردهای متنوعی در سیستم های سیرکولاسیون و صنایع مختلف از جمله موارد زیر می باشد:


- برای سیرکولاسیون سیال در کاربردهای تامین آب شهری، صنعتی، سیستم های سرمایشی و گرمایشی صنعتی و سیستم های خنک سازی، از این پمپ سیرکولاتور برای کاربردهای زیر استفاده می شود:
•    پمپ سیرکولاتور اصلی
•    پمپ بویلر با خروجی مختلف
•    پمپ مدار ترکیبی
•    پمپ سیستم های فشار ثابت
•    سیرکولاسیون آب گرم شهری
- در صنایع شیمیایی، دارویی، صنایع غذایی، رنگ سازی و موارد مشابه نیز دارای کاربردهای زیر می باشد:
•    تامین مایع
•    تقویت فشار سیستم
•    سیستم های سیرکولاسیون مدار ترکیبی


آیا پمپ سیرکولاتور CNP مدل  TD40-20/2انتخاب مناسبی است؟


پمپ سیرکولاتور خطی CNP مدل TD40-20/2 از پمپ های سانتریفیوژ تک مرحله ای با هد 20 متر می باشد. پمپ سیرکولاتور خطی TD40-20/2 تنها برای سیرکوله کردن سیالی مشابه با خواص آب و بدون ذرات معلق کاربرد دارد. سیال ورودی به این پمپ سیرکولاتور باید دارای ویژگی های از قبیل: تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره بودن باشد.
موتور الکتریکی پمپ سیرکولاتور CNP مدل TD40-20/2 از نوع موتورهای TEFC معمولی است، که از یک محفظه بسته تشکیل شده است و با استفاده از یک فن و انتقال هوای بیرون به بدنه پمپ باعث حنک شدن موتور شده و از داغ شدن آب در بار کاری بالا جلوگیری می کند.
برای خرید پمپ های سیرکولاتور خطی CNP و دیگر برندهای پمپ سیرکولاتور، می توانید از طریق تماس تلفنی با کارشناسان تصفیه آب آبین از قیمت به روز و نحوه خرید این محصولات اطلاع پیدا کنید. این نکته را در نظر داشته باشید که انتخاب و خرید پمپ های سیرکولاتور باید با در نظر گرفتن پارامترهای متعدد با در نظر گرفتن نیاز سیستم انجام شود.
بنابر این قبل از خرید حتما با افراد کارشناس و با تجربه در این زمینه مشورت کنید. مجموعه آبین در جهت سهولت در امر خرید محصولات مرتبط با صنعتی تصفیه آب، امکان مشاوره رایگان قبل از انتخاب و خرید محصولات خود را ایجاد کرده است. علاوه بر این می توانید برای دریافت مشاوره و اطلاع از قیمت و خرید دستگاه های آب شیرین کن صنعتی از طریق تماس تلفنی با شماره های درج شده در پایین صفحه با کارشناسان ما در ارتباط باشید.

پمپ سیرکولاتور

مدل
TD40-20/2
وزن
46 کیلوگرم
طول
518 میلی متر
نحوه عملکرد
سه فاز (380 ولت) و تک فاز (220 ولت)
دور الکتروموتور
2900 دور در دقیقه
حداکثر دبی
12.5 متر مکعب در ساعت
حداکثر ارتفاع پمپاژ
20 متر
جنس بدنه
چدن ضد زنگ HT200
جنس شافت
استنلس استیل 420
جنس پروانه
HT200 یا ZG07C19Ni9
دمای سیال
15- تا 110 درجه سانتی گراد
نوع سیال
سیال تمیز و بدون مواد جامد و ساینده، تمیز، رقیق، غیر خورنده، غیر قابل اشتعال و غیر منفجره
فرکانس
50 هرتز
